Capteur de matière organique dissoute colorée NBL-CDOM-406-S par méthode de fluorescence : Surveillance de la qualité de l'eau p···

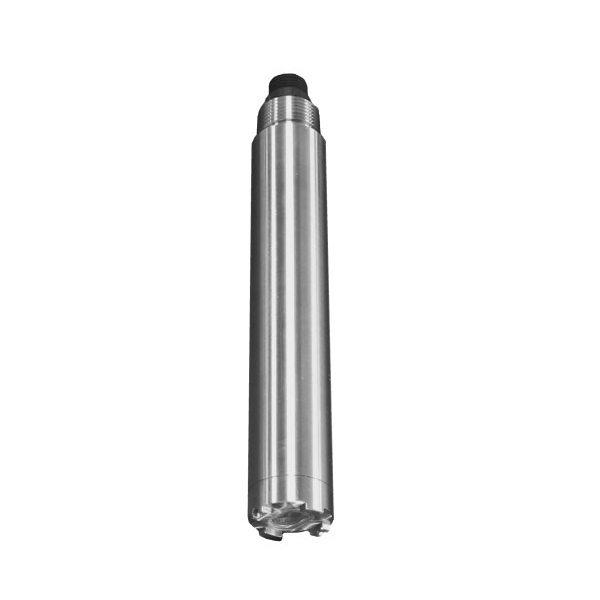

NBL-CDOM-406-S Capteur en ligne de matière organique dissoute colorée

Le capteur en ligne de matière organique dissoute colorée NiuBoL NBL-CDOM-406-S est basé sur le principe de la méthode de fluorescence. Il utilise les caractéristiques des pics d'absorption et d'émission de la matière organique dissoute colorée (CDOM) dans le spectre, mesure l'intensité de fluorescence après excitation par une lumière monochromatique, et réalise une surveillance en temps réel et continue de la concentration en CDOM dans l'eau. Le capteur intègre une compensation automatique de température et peut simultanément délivrer des données de concentration et de température, fournissant une base fiable pour l'évaluation de la pollution organique des masses d'eau.

Le capteur est facile à installer, présente de faibles exigences de maintenance et une performance stable. Il est particulièrement adapté au déploiement par les intégrateurs de systèmes et les entrepreneurs en ingénierie dans les projets de surveillance environnementale, de protection des sources d'eau potable et de traitement des eaux usées industrielles. NiuBoL s'engage dans la recherche et le développement de capteurs optiques de qualité de l'eau de qualité industrielle. Grâce à une sortie numérique haute stabilité, il aide les utilisateurs à construire des systèmes de surveillance de l'environnement aquatique en temps réel et fiables, soutenant la sécurité de la qualité de l'eau et la gestion écologique.

Avantages principaux du capteur en ligne de matière organique dissoute colorée NBL-CDOM-406-S

• Détection de fluorescence haute précision : Plage de mesure 0～2,000 mg/L, résolution 0,001 mg/L, précision ±3 % (lecture), temps de réponse T90＜30 s, limite de détection minimale 0,02 mg/L. Supporte la calibration en deux points avec une excellente linéarité, répondant aux besoins d'une surveillance précise de la matière organique.

• Source lumineuse LED UV et conception anti-interférence : Utilise une source lumineuse LED UV haute stabilité avec un faible décalage et une longue durée de vie. La méthode d'excitation en courant alternatif filtre efficacement les interférences de la lumière naturelle, garantissant des valeurs de mesure stables et fiables dans des environnements extérieurs ou à lumière variable.

• Compensation automatique de température et capacité de protection : Compensation automatique de température Pt1000 intégrée corrigeant l'influence de la température sur l'intensité de fluorescence. Le boîtier en acier inoxydable 316L offre une forte résistance à la corrosion, un degré de protection IP68, supporte une immersion prolongée sous l'eau, conditions de fonctionnement 0～50 ℃, ＜0,2 MPa, et convient à l'eau douce, à l'eau de mer et aux eaux industrielles.

• Faible consommation et intégration facile : Consommation électrique de seulement 0,2 W@12 V. La caractéristique basse consommation convient aux stations alimentées par énergie solaire ou de surveillance à distance. L'interface RS-485 standard suit le protocole Modbus/RTU, sortie 4-20 mA en option, et peut se connecter de manière transparente aux PLC, DCS, SCADA ou plateformes IoT.

• Optimisation de l'installation et de la maintenance : Installation immergée (3/4 NPT), faibles exigences de distance d'installation (paroi latérale ≥2 cm, fond ≥10 cm). La fenêtre de mesure est simple à nettoyer et à entretenir. La conception sans brosse de nettoyage intégrée réduit les points de défaillance mécanique et maintient les coûts de maintenance globaux bas.

Ces avantages permettent au NBL-CDOM-406-S de maintenir la cohérence des données dans des conditions complexes de qualité de l'eau, réduisant considérablement la charge de travail d'exploitation et de maintenance sur site, et répondant aux exigences strictes des projets d'ingénierie en termes de fiabilité et de performance en temps réel.

Spécifications techniques

Note : Le connecteur du capteur est un connecteur mâle étanche M16 à 5 broches. Le câble est un fil blindé à 5 conducteurs, le fil vert est 485B, et le fil jaune est destiné à la sortie de courant (laisser flottant lorsqu'il n'est pas utilisé).

Scénarios d'application du capteur en ligne de matière organique dissoute colorée NBL-CDOM-406-S

1. Sources d'eau potable et surveillance des eaux de surface : Surveillance continue de la concentration en CDOM aux prises d'eau des lacs, réservoirs et rivières pour évaluer l'état de la pollution organique et garantir la sécurité de l'approvisionnement en eau.

2. Traitement des eaux usées industrielles : Systèmes de traitement des eaux usées dans les industries chimique, pharmaceutique, d'impression et de teinture pour suivre en temps réel les variations de la matière organique, optimiser les processus de traitement et garantir un rejet conforme.

3. Stations de traitement des eaux usées municipales : Surveillance du CDOM à l'entrée et à la sortie pour aider à l'ajustement des processus et évaluer la charge organique et l'efficacité du traitement.

4. Surveillance des environnements fluviaux, lacustres et marins : Déploiement dans des stations automatiques environnementales pour surveiller les apports de matière organique terrestre et soutenir l'alerte précoce des floraisons algales et l'évaluation de la santé écologique.

5. Gestion des zones humides et des plans d'eau paysagers : Contrôle de la pollution organique dans les plans d'eau urbains pour maintenir l'équilibre écologique.

6. Recherche scientifique et investigation de la qualité de l'eau : Combiné avec des capteurs multiparamètres pour fournir des données CDOM à haute résolution, soutenant l'analyse des sources de matière organique et la construction de modèles environnementaux.

Combiné avec les capteurs NiuBoL de DCO, de chlorophylle, de turbidité et autres, il peut former une plateforme complète de surveillance des paramètres organiques et biologiques de la qualité de l'eau.

Installation et câblage

Exigences d'installation

• Adopter une installation immergée, maintenir une distance supérieure à 2 cm de la paroi latérale et supérieure à 10 cm du fond pour éviter les interférences dues à la réflexion des parois ou aux dépôts.

• Il est recommandé d'installer dans des zones à écoulement ou à mélange pour garantir que la fenêtre de mesure soit pleinement en contact avec l'eau à mesurer.

Câblage électrique (câble blindé à 5 conducteurs)

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil vert : RS-485 B

• Fil jaune : Sortie de courant (4-20 mA, laisser flottant lorsqu'il n'est pas utilisé)

Après le câblage, veuillez vérifier attentivement l'ordre pour éviter les pertes causées par des connexions incorrectes. Lorsque le câble est immergé dans l'eau (y compris l'eau de mer) pendant longtemps ou exposé à l'air, tous les points de connexion doivent être rendus étanches, et des câbles ayant une certaine résistance à la corrosion doivent être sélectionnés. Confirmez que le câblage est correct avant de mettre sous tension.

Guide d'entretien du capteur en ligne de matière organique dissoute colorée NBL-CDOM-406-S

La propreté de la fenêtre de mesure est essentielle pour des lectures précises. La surface extérieure du capteur peut être rincée à l'eau du robinet. Les saletés résiduelles peuvent être essuyées avec un chiffon doux imbibé d'un détergent ménager doux. Évitez de tirer sur le câble pendant le fonctionnement normal pour empêcher la rupture des fils internes. L'intérieur du capteur est composé de composants optiques et électroniques de précision sans pièces accessibles à l'utilisateur pour l'entretien. Veuillez éviter les chocs mécaniques violents.

Méthode de calibration :

• Calibration du point zéro : Placer le capteur verticalement dans de l'eau distillée, l'extrémité avant à au moins 10 cm du fond du seau, stabiliser pendant 3～5 minutes puis effectuer la calibration du point zéro.

• Calibration de la pente : Placer dans une solution standard, l'extrémité avant à au moins 10 cm du fond, stabiliser puis effectuer la calibration de la pente.

Veuillez vous référer au manuel d'utilisation fourni pour les instructions d'opération spécifiques. La fréquence de calibration doit être déterminée selon les exigences de l'autorité compétente ou les conditions d'utilisation réelles.

FAQ

Q1 : Quel est le principe de mesure du NBL-CDOM-406-S ?

R : Il adopte la méthode de fluorescence, utilisant les caractéristiques des pics d'absorption et d'émission de la matière organique dissoute colorée (CDOM) pour réaliser la détection via la relation entre l'intensité de fluorescence et la concentration.

Q2 : Quels sont les avantages de la source lumineuse LED UV ?

R : La source lumineuse LED UV présente une haute stabilité, une longue durée de vie et un faible décalage. Associée à l'excitation en courant alternatif, elle filtre efficacement les interférences de la lumière naturelle et améliore la fiabilité de la mesure en environnement extérieur.

Q3 : Est-il adapté aux environnements d'eau de mer ?

R : Oui. Le boîtier en acier inoxydable 316L est résistant à la corrosion, et la protection IP68 supporte une immersion prolongée en eau de mer. Cependant, il est recommandé de vérifier régulièrement la propreté de la fenêtre de mesure dans les environnements à haute salinité.

Q4 : Comment l'intégrer avec des systèmes PLC ou SCADA ?

R : Le capteur supporte le protocole RS-485 Modbus/RTU (4-20 mA en option) et peut être directement connecté aux contrôleurs industriels. NiuBoL fournit les documents de protocole et un support technique pour une intégration rapide.

Q5 : Que faire lorsque la valeur mesurée fluctue ?

R : Nettoyez d'abord la surface de la fenêtre de mesure et vérifiez s'il y a des dépôts étrangers ; confirmez que la connexion du câble est fiable et que la tension d'alimentation est stable. Si le problème persiste, veuillez contacter le support technique.

Q6 : La longueur du câble supporte-t-elle la personnalisation ?

R : Oui, la longueur standard est de 5 mètres et peut être personnalisée selon les exigences du projet. Veuillez indiquer la longueur requise lors de la commande et prêter attention aux spécifications d'étanchéité et de résistance à la corrosion.

Q7 : La conception à faible consommation est-elle adaptée à la surveillance à distance ?

R : Oui. La caractéristique de faible consommation 0,2 W@12 V est très adaptée au déploiement dans des stations de surveillance de la qualité de l'eau alimentées par énergie solaire ou non surveillées.

Q8 : Quelle est la fréquence de calibration du capteur ?

R : Effectuez une calibration en deux points selon les exigences de l'autorité compétente ou les conditions de dérive réelles. Le capteur présente une haute stabilité et de faibles exigences de maintenance quotidienne.

Synthèse et invitation à la coopération

Le capteur en ligne de matière organique dissoute colorée NiuBoL NBL-CDOM-406-S prend comme cœur la détection de fluorescence haute précision, la conception anti-interférence LED UV, la compensation automatique de température et une excellente intégration, fournissant une solution en ligne stable et fiable pour la surveillance de la pollution organique de la qualité de l'eau. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser la collecte de données en temps réel, le traçage de la pollution et la gestion de la qualité de l'eau, améliorant efficacement le niveau technique et l'efficacité opérationnelle des systèmes de surveillance.

Si votre projet concerne la protection des sources d'eau potable, le traitement des eaux usées industrielles, la surveillance des environnements fluviaux, lacustres et marins ou la construction de plateformes de recherche sur la qualité de l'eau, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous pouvons fournir des suggestions de sélection, un support de solutions d'intégration et une assistance au débogage sur site selon les conditions de travail spécifiques. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir le manuel complet du produit, des cas typiques et les dernières documentations techniques, et construisons ensemble un système de surveillance de la qualité de l'eau IoT industriel efficace et intelligent.
