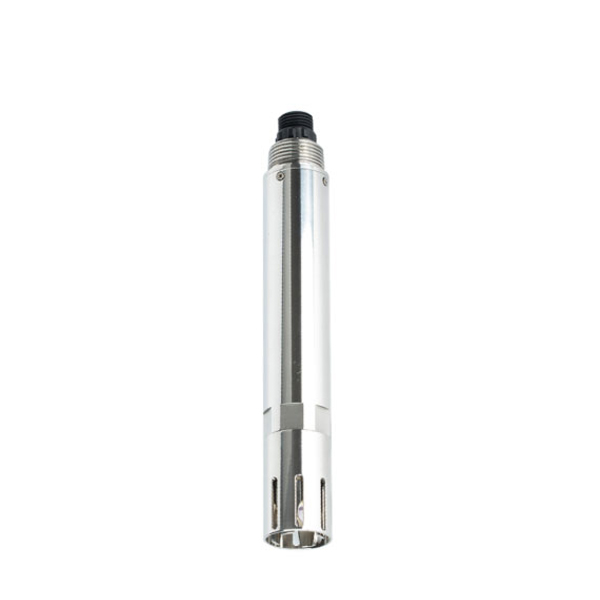

Capteur de chlore résiduel en ligne de qualité industrielle NBL-CL-406 RS485 Modbus-RTU/4-20 mA : Pour les stations de traitement ···

Protection en temps réel de la sécurité de la qualité de l'eau : Le capteur en ligne de chlore résiduel à tension constante NiuBoL réalise un monitoring à long terme sans consommables

Points de vente principaux

• Principe de tension constante sans maintenance : Par rapport aux capteurs à membrane traditionnels, il n'est pas nécessaire de remplacer l'électrolyte ni la membrane, réduisant considérablement les coûts de main-d'œuvre et de consommables pour l'exploitation et la maintenance ultérieures.

• Sortie de signal double mode : Interface numérique RS485 Modbus-RTU standard intégrée, et sortie analogique 4-20mA en option, compatible avec tous les systèmes de contrôle industriel courants.

• Compensation de température haute précision : Capteur de température Pt1000 intégré compensant automatiquement dans la plage 5-50℃ pour garantir la stabilité des données dans des environnements complexes.

Présentation du produit : Capteur en ligne de chlore résiduel industriel NBL-CL-406

Dans les usines de traitement de l'eau potable, les lignes de remplissage alimentaire et les systèmes d'eau de refroidissement en circulation industrielle, la teneur en chlore résiduel (HClO) est directement liée à l'effet de stérilisation et à la sécurité de la qualité de l'eau. Les méthodes traditionnelles de mesure du chlore résiduel reposent souvent sur le remplacement fréquent de réactifs chimiques ou de membranes, ce qui représente une charge de coût énorme pour les intégrateurs de systèmes nécessitant une surveillance continue et à distance.

La série de capteurs en ligne de chlore résiduel NiuBoL NBL-CL-406 adopte le principe de mesure à tension constante mature. Cette technologie maintient un potentiel de polarisation constant sur l'électrode, capturant sensiblement les variations de courant des ions de chlore résiduel dans l'eau, permettant ainsi une analyse quantitative rapide et précise. Associée à l'encapsulation industrielle rigoureuse de NiuBoL (IP68) et à la conception de matériaux résistants à la corrosion, le capteur peut s'intégrer de manière transparente dans diverses plateformes automatisées de traitement de l'eau, offrant aux utilisateurs une garantie de fonctionnement stable allant jusqu'à un an.

Avantages techniques principaux

1. Conception sans membrane : Briser la malédiction de la maintenance à haute fréquence
   Le NBL-CL-406 abandonne la méthode traditionnelle d'électrolyse à film mince et adopte la mesure à tension constante. Cela signifie qu'en utilisation quotidienne, les utilisateurs n'ont plus à faire face à des interruptions de mesure causées par « l'endommagement de la membrane » ou « la défaillance de l'électrolyte ». Cette conception est particulièrement adaptée aux points de surveillance à distance qui ne peuvent pas être maintenus fréquemment sur site ou aux grands réseaux distribués de qualité de l'eau.

2. Traitement numérique précis et optimisation des algorithmes
   Le capteur intègre un circuit d'échantillonnage haute précision à l'intérieur, combiné à des algorithmes de filtrage numérique propriétaires, filtrant efficacement les bruits courants sur site industriel tels que les vibrations de pompes et les interférences électromagnétiques. Son temps de réponse (T90) est inférieur à 90 secondes, ce qui permet de refléter les anomalies de qualité de l'eau en temps réel et d'aider les systèmes d'automatisation à réaliser un contrôle en boucle fermée.

3. Résistance à la corrosion et procédé de scellage complet
   Pour répondre aux besoins de différentes industries, le NBL-CL-406 propose deux modèles de matériaux : A (POM+ABS) et S (POM+acier inoxydable 316L). Le modèle 316L est spécialement optimisé pour les environnements industriels à haute salinité ou légèrement corrosifs. L'ensemble du corps atteint le niveau de protection IP68, non seulement étanche à l'eau, mais aussi avec une excellente résistance au vieillissement chimique.

4. Architecture d'intégration ouverte
   En tant que couche de détection principale dans l'architecture de l'Internet industriel des objets, NiuBoL équipe le capteur d'un bus numérique RS485 standard. Il supporte la configuration multi-adresses, permettant à plusieurs capteurs de qualité de l'eau (tels que chlore résiduel, pH, turbidité) d'être montés sur la même ligne, simplifiant considérablement le câblage pour les intégrateurs de systèmes.

Spécifications techniques de performance

Scénarios d'application typiques du capteur en ligne de chlore résiduel industriel NBL-CL-406

• Usines de traitement de l'eau et surveillance de l'alimentation en eau secondaire : Surveillance continue aux nœuds clés des réseaux de distribution d'eau potable pour garantir que la valeur de chlore résiduel en fin de réseau respecte les normes nationales sur l'eau potable.

• Contrôle automatique de la qualité de l'eau des piscines : Retour en temps réel des données de chlore résiduel, lié aux pompes de dosage pour un dosage automatique, maintenant la propreté de l'eau de la piscine et évitant un excès de substances chimiques.

• Lignes de production de remplissage alimentaire et de boissons : Garantir que la teneur en chlore résiduel de l'eau de rinçage reste dans la plage de sécurité du procédé pour éviter la contamination microbienne ou un excès de chlore affectant le goût du produit.

• Traitement de l'eau de refroidissement en circulation industrielle : Contrôler le dosage des bactéricides en surveillant la teneur en chlore résiduel pour prévenir la croissance de Legionella et des incrustations biologiques dans les tours de refroidissement et les canalisations.

Conseils d'installation et de connexion électrique

Recommandations de spécifications d'installation

• Installation en cellule de débit : Pour garantir la précision de la mesure, le capteur doit être utilisé avec la cellule de débit fournie par l'usine d'origine. Veuillez vous assurer que l'extrémité de mesure du capteur est située près de l'entrée d'eau et éviter de faire face directement à la sortie d'eau.

• Contrôle du débit : Le débit d'eau doit être stable pendant la mesure. Il est recommandé de contrôler le débit entre 30-60 L/h. Un débit instable entraînera des fluctuations des lectures.

• Activation de l'électrode : Pour les nouveaux capteurs ou les capteurs stockés au sec pendant longtemps, veuillez les faire tremper et activer dans l'eau du robinet pendant 24 heures avant utilisation.

Câblage du câble blindé torsadé à 5 conducteurs

• Fil rouge : Alimentation positive (12-24V DC)

• Fil noir : Alimentation négative (GND)

• Fil bleu : RS-485 A

• Fil vert : RS-485 B

• Fil jaune : Sortie courant 4-20mA (en option, laisser flottant et isolé s'il n'est pas utilisé)

FAQ

Q1 : Quelle est la différence entre la méthode à tension constante du NiuBoL NBL-CL-406 et la méthode traditionnelle au réactif DPD ?

R : La méthode DPD est généralement une mesure manuelle discrète et nécessite des réactifs consommables. La méthode à tension constante NBL-CL-406 fournit une mesure électronique continue sans consommation de réactifs, ce qui la rend plus adaptée au contrôle automatisé en temps réel.

Q2 : Pourquoi la lecture est-elle imprécise lorsque mon capteur vient d'être installé ?

R : Les capteurs de chlore résiduel nécessitent un processus d'activation. Veuillez vous assurer que le capteur reste dans l'eau du robinet pendant 24 heures (sous tension ou non) pour former une couche de polarisation stable sur la surface de l'électrode en platine.

Q3 : Les fluctuations de pH affectent-elles la mesure ?

R : Oui. La méthode à tension constante mesure principalement l'acide hypochloreux (HClO). Les variations de pH modifient le rapport entre HClO et hypochlorite. Le capteur est adapté aux environnements avec un pH de 4-9. Il est recommandé de l'utiliser dans des systèmes à pH relativement stable.

Q4 : Le capteur peut-il mesurer le chlore résiduel dans l'eau de mer ?

R : Le principe de mesure est universel, mais l'environnement d'eau de mer est complexe. Il est recommandé de choisir le modèle NBL-CL-406-S (acier inoxydable 316L) pour renforcer la résistance à la corrosion.

Q5 : Comment nettoyer la surface de l'électrode lorsqu'elle est sale ?

R : Si des dépôts se forment en raison de problèmes de qualité de l'eau, elle peut être nettoyée avec de l'acide chlorhydrique dilué puis rincée à l'eau du robinet. Ne pas utiliser d'objets durs pour brosser mécaniquement la surface de l'électrode.

Q6 : Si mon PLC ne dispose que d'interfaces analogiques, peut-il être utilisé ?

R : Oui. Lors de la commande, sélectionnez la fonction de sortie analogique 4-20mA en option, qui peut être directement connectée au module d'entrée analogique du PLC via le fil jaune.

Q7 : Qu'est-ce que la « calibration du point zéro » ? À quelle fréquence doit-elle être effectuée ?

R : La calibration du point zéro consiste à calibrer la lecture du capteur dans de l'eau sans chlore. Il est recommandé de vérifier tous les 3 à 6 mois, ou de recalibrer après une révision majeure du système.

Q8 : Pourquoi le débit doit-il être contrôlé entre 30-60 L/h ?

R : La méthode à tension constante est une mesure électrochimique basée sur la diffusion. Un débit trop rapide produira des interférences de cisaillement, et un débit trop lent causera une depletion du chlore résiduel autour du point de mesure. Maintenir un débit constant est la clé pour obtenir des données de haute précision.

Synthèse et consultation pour coopération en ingénierie

Dans les projets modernes de traitement de l'eau, la collecte de données à haute fréquence et les faibles coûts d'exploitation et de maintenance sont les indicateurs clés pour évaluer les solutions d'intégration. Le NBL-CL-406 de NiuBoL est devenu l'élément de détection préféré de nombreux réseaux d'eau potable nationaux et internationaux ainsi que de projets de piscines intelligentes grâce à sa technologie sans maintenance à tension constante et à sa puissante capacité d'intégration numérique RS485.

Concevez-vous un système de contrôle de dosage entièrement automatique ?

Nous fournissons un manuel complet du protocole Modbus et une garantie de qualité de 12 mois. Contactez immédiatement NiuBoL pour obtenir un devis détaillé pour le NBL-CL-406 et les paramètres techniques du kit d'installation de la cellule de débit.
