Capteur d'ions chlorure en ligne NBL-CLI-206A : Électrode sélective d'ions à membrane solide, RS-485 Modbus/RTU

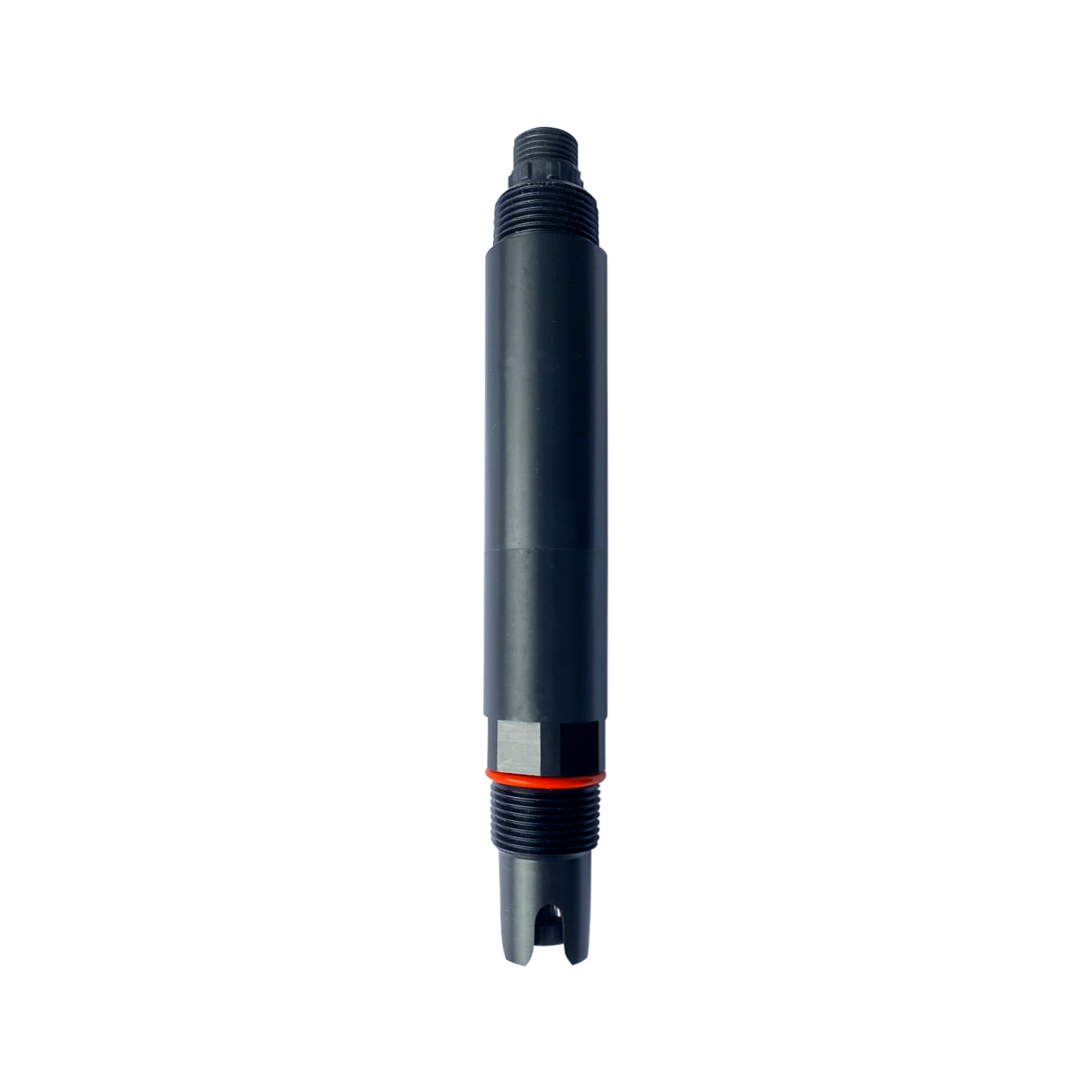

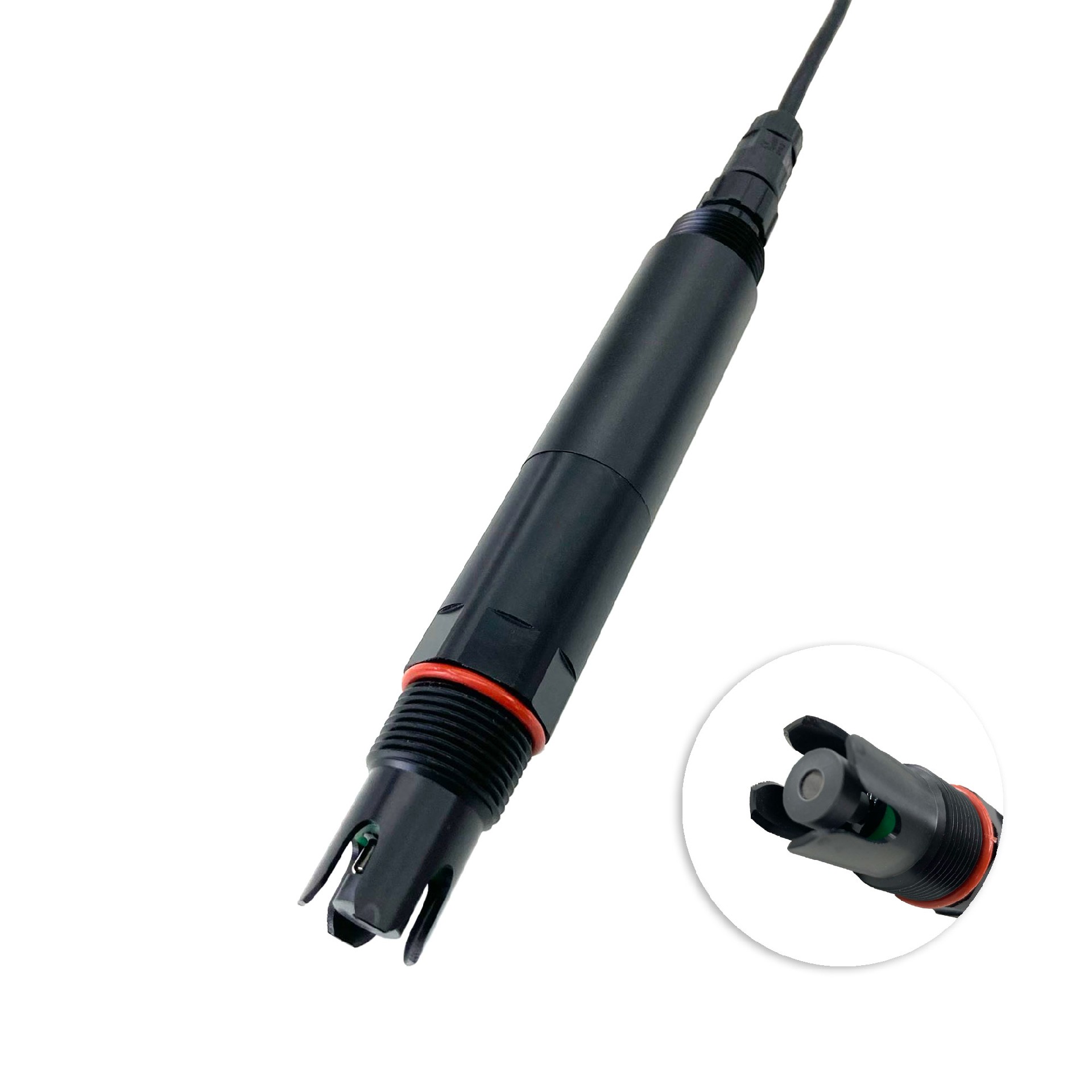

NBL-CLI-206A Capteur en ligne d'ions chlorure

Présentation du produit

Le capteur en ligne d'ions chlorure NiuBoL NBL-CLI-206A est un capteur à électrode sélective d'ions intégré qui utilise la technologie de membrane à état solide pour mesurer rapidement et avec précision la concentration en ions chlorure libres dans l'eau. Le capteur intègre un système de référence haute stabilité et une fonction de compensation automatique de température, et peut directement délivrer des signaux numériques pour répondre aux besoins des sites industriels en matière de surveillance continue en ligne des ions chlorure.

Le capteur présente une structure compacte, une installation pratique et une maintenance simple. Il est particulièrement adapté au déploiement par les intégrateurs de systèmes et les entrepreneurs en ingénierie dans les systèmes de traitement des eaux usées, de surveillance environnementale et de contrôle des processus industriels. NiuBoL se concentre sur la fourniture de solutions de capteurs IoT de qualité de l'eau hautement fiables pour aider les utilisateurs à réaliser une collecte précise de données, l'optimisation des processus et la conformité environnementale.

Avantages principaux du capteur en ligne d'ions chlorure NBL-CLI-206A

1. Système de référence breveté et haute stabilité : Il adopte une électrode d'ions chlorure brevetée avec une pression de liquide de référence interne d'au moins 100 KPa (1 Bar). Le système de référence est stable grâce à une lente infiltration du pont salin microporeux, et la durée de vie de l'électrode est nettement supérieure à celle des électrodes industrielles ordinaires. Combinée à la compensation automatique de température (Pt1000), elle réduit efficacement l'impact des fluctuations de température sur les résultats de mesure.

2. Mesure haute précision et large plage : Deux options de plage sont proposées (0～3500 mg/L, résolution 0,1 mg/L ; 0～35000 mg/L, résolution 1 mg/L), avec une précision de ±5 %, supportant la calibration en deux points pour répondre aux besoins de surveillance précise dans différents scénarios de concentration.

3. Forte protection et durabilité : Degré de protection IP68, matériau de la coque en POM résistant à la corrosion, pression de travail ＜0,2 MPa, température de fonctionnement -5～65 ℃. Convient à l'installation immergée ou sur tuyauterie/réservoir, et s'adapte à l'eau douce, à l'eau de mer et à divers milieux industriels (pH 2～12).

4. Faible consommation et capacité anti-interférence : Consommation électrique de seulement 0,2 W@12 V. La conception à faible consommation facilite le déploiement à distance ou distribué. La sortie bus RS-485 suit le protocole Modbus/RTU, avec une forte capacité anti-interférence pour la transmission de signaux numériques, garantissant une communication stable sur longue distance.

5. Optimisation de l'installation et de la maintenance : Interface à filetage NPT de 3/4 pouce supportant l'installation immergée. L'angle d'installation doit être ≥15° (placement inversé ou horizontal interdit). Les opérations de maintenance sont simples, avec des procédures claires de nettoyage et de calibration de l'électrode, réduisant les coûts d'exploitation et de maintenance à long terme.

Ces avantages permettent au NBL-CLI-206A de maintenir la cohérence des données dans des environnements de qualité de l'eau complexes, simplifiant considérablement le travail d'intégration du système et répondant aux exigences des projets d'ingénierie en termes de fiabilité et d'économie.

Spécifications techniques

Note : Le capteur a été calibré avant de quitter l'usine. Il n'est pas recommandé de calibrer arbitrairement sauf en cas de nécessité. Les ions interférents incluent les ions sulfure, iodure, bromure, etc.

Scénarios d'application du capteur en ligne d'ions chlorure NBL-CLI-206A

1. Traitement des eaux usées industrielles : Systèmes de traitement des eaux usées dans les industries chimique, métallurgique, d'impression et de teinture pour surveiller en temps réel la concentration en ions chlorure, optimiser les processus de traitement et garantir un rejet conforme.

2. Stations de traitement des eaux usées municipales : Surveillance des ions chlorure à l'entrée et à la sortie pour assister l'ajustement des processus et empêcher les eaux usées à haute teneur en sel d'affecter les systèmes de traitement biologique.

3. Dessalement de l'eau de mer et utilisation de l'eau de mer : Usines de dessalement et systèmes de refroidissement industriel côtiers pour surveiller les niveaux d'ions chlorure et garantir la sécurité du fonctionnement des équipements et le contrôle de la qualité de l'eau.

4. Sources d'eau potable et systèmes d'approvisionnement en eau : Surveillance des ions chlorure aux sources et dans les réseaux de canalisations pour évaluer les risques d'intrusion d'eau salée ou de pollution et garantir la sécurité de la qualité de l'eau.

5. Contrôle des processus chimiques : Contrôle précis de la concentration en ions chlorure dans les milieux réactionnels des flux de processus impliquant la production de chlorures pour améliorer la qualité des produits et la sécurité des processus.

6. Stations de surveillance environnementale : Surveillance en ligne à long terme des ions chlorure dans les rivières, lacs et eaux souterraines pour soutenir l'évaluation de la pollution saline et la protection écologique.

Il peut être combiné avec d'autres capteurs d'ions ou de qualité de l'eau NiuBoL pour former une plateforme de surveillance multi-paramètres de la qualité de l'eau.

Installation et câblage

Exigences d'installation

• Utiliser un filetage NPT de 3/4 pouce pour l'installation immergée ou sur tuyauterie/réservoir.

• Lors de l'installation, le capteur ne doit pas être placé à l'envers ou horizontalement. Il doit maintenir un angle d'inclinaison d'au moins 15° pour garantir que la tête de membrane de l'électrode soit correctement immergée.

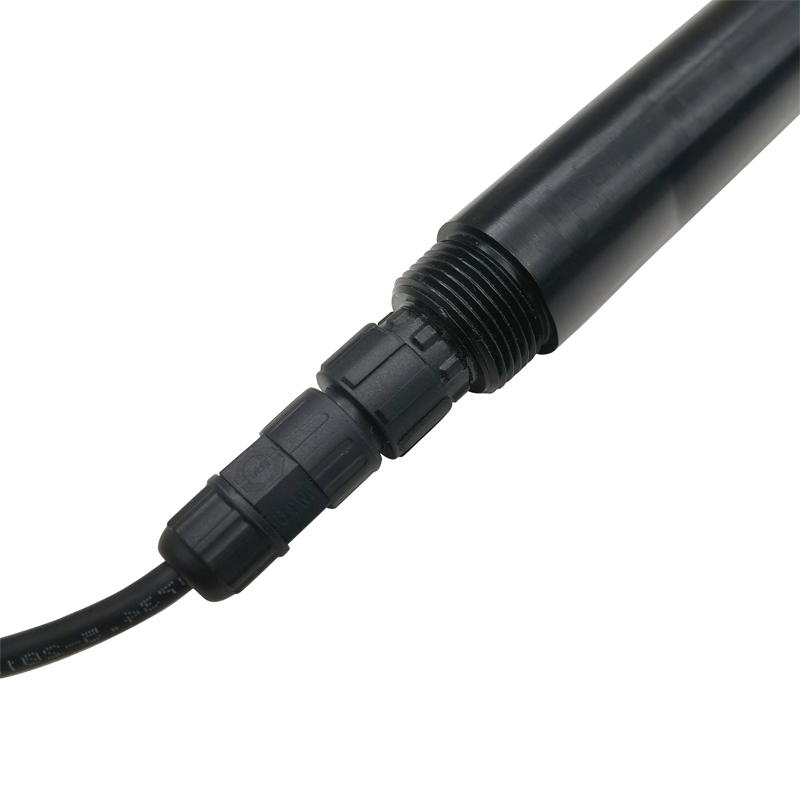

Câblage électrique (câble standard à 4 conducteurs)

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

Après le câblage, veuillez vérifier attentivement pour éviter les erreurs de câblage. Lorsque le câble est immergé dans l'eau (y compris l'eau de mer) pendant longtemps ou exposé à l'air, tous les points de câblage doivent être rendus étanches, et des câbles ayant une certaine résistance à la corrosion (diamètre extérieur Φ6 mm) doivent être sélectionnés. Confirmez que le câblage est correct avant de mettre sous tension pour garantir la sécurité de l'équipement.

Guide d'entretien du capteur en ligne d'ions chlorure NBL-CLI-206A

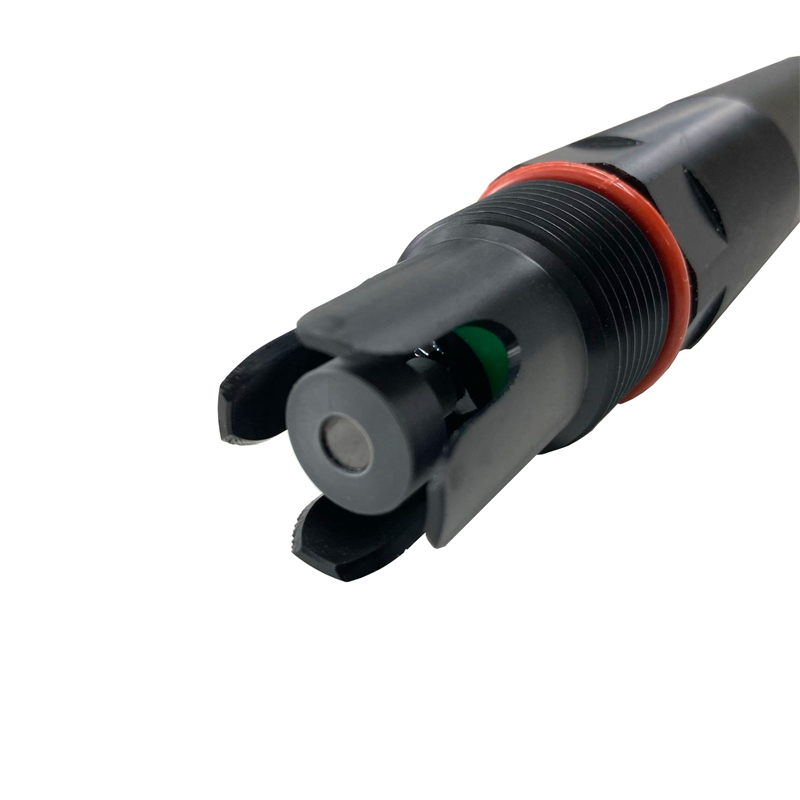

Avant utilisation, retirez le capuchon de protection de la tête d'électrode et évitez de toucher la tête de membrane sensible avec les doigts. Immergez d'abord l'extrémité avant de l'électrode dans de l'eau déionisée pendant 10 minutes, puis dans une solution diluée d'ions chlorure pendant 2 heures pour l'activer. Pour un stockage à long terme, conservez l'électrode au sec et placez-la dans un flacon de protection ; avant utilisation, il est recommandé de la tremper dans de l'eau du robinet pendant 24 heures. Avant le test, vérifiez si les bornes de câblage sont sèches. En cas de saleté, essuyez avec de l'éthanol absolu.

Évitez l'immersion prolongée dans de l'eau distillée ou des solutions protéinées. Ne pas mettre en contact avec de la graisse de silicone. Si une erreur de mesure apparaît après une utilisation prolongée, calibrez selon la méthode de calibration en deux points (zéro et pente). Utilisez des solutions standard pour la calibration (en option à l'usine : 100 mg/L et 1000 mg/L ou 1000 mg/L et 10000 mg/L). Si la calibration échoue encore après entretien, l'électrode peut être défectueuse et doit être remplacée.

FAQ

Q1 : Le NBL-CLI-206A est-il adapté aux environnements d'eau de mer ?

R : Oui. La coque en POM et la protection IP68 supportent une immersion prolongée en eau de mer, mais il faut prêter attention au choix de la plage pour les concentrations élevées en ions chlorure et effectuer des vérifications régulières de l'état de l'électrode.

Q2 : Comment intégrer avec des systèmes PLC ou DCS ?

R : Le capteur utilise le protocole RS-485 Modbus/RTU et peut être directement connecté à la plupart des contrôleurs industriels. NiuBoL fournit les documents de protocole et des conseils d'intégration pour que les intégrateurs de systèmes puissent accéder rapidement.

Q3 : Quelles sont les exigences d'angle pour l'installation du capteur ?

R : Lors de l'installation, il doit maintenir un angle d'inclinaison d'au moins 15°. Le placement inversé ou horizontal est interdit pour garantir le bon fonctionnement du système de référence de l'électrode.

Q4 : Quel est l'impact des ions interférents sur la mesure ?

R : Les ions sulfure, iodure, bromure, etc. causeront des interférences. Dans les applications réelles, il est recommandé d'évaluer en fonction de la composition de la qualité de l'eau et de prendre des mesures de prétraitement si nécessaire.

Q5 : Comment déterminer la fréquence de calibration ?

R : Le capteur a été calibré avant de quitter l'usine. Une calibration fréquente n'est pas recommandée sauf en cas de nécessité. La calibration en deux points peut être effectuée selon les exigences de l'autorité compétente ou l'erreur de mesure réelle.

Q6 : La longueur du câble supporte-t-elle la personnalisation ?

R : Oui, la longueur standard est de 5 mètres et peut être personnalisée selon les exigences du projet. Veuillez indiquer la longueur lors de la commande et prêter attention aux exigences d'étanchéité et de résistance à la corrosion.

Q7 : Comment est garantie la durée de vie de l'électrode ?

R : Le système de référence breveté (pression du liquide de référence interne ≥100 KPa) prolonge considérablement la durée de vie de l'électrode. Un entretien correct et l'évitement d'une utilisation inappropriée peuvent encore améliorer la durée de vie.

Q8 : Que faire lorsque la valeur mesurée présente un grand écart ?

R : Vérifiez d'abord si la tête de membrane de l'électrode est propre, si le câblage est fiable et si la compensation de température est normale. Si des problèmes persistent après calibration avec une solution standard, veuillez contacter le support technique pour le dépannage ou le remplacement de l'électrode.

Synthèse et invitation à la coopération

Le capteur en ligne d'ions chlorure NiuBoL NBL-CLI-206A fournit une solution stable, fiable et économique pour le monitoring industriel en ligne des ions chlorure grâce à son système de référence breveté, sa mesure haute précision, sa compensation automatique de température et son excellente capacité d'intégration RS-485. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser un contrôle précis des processus, la conformité environnementale et la gestion de la sécurité de la qualité de l'eau, réduisant les coûts globaux d'exploitation et de maintenance.

Si votre projet concerne le traitement des eaux usées industrielles, le dessalement de l'eau de mer, le monitoring des réseaux d'eau potable ou le contrôle des processus chimiques, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous pouvons fournir des suggestions de sélection, un support de solutions de calibration et une assistance à l'intégration du système selon les conditions de travail spécifiques. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir le manuel complet du produit, les conseils de configuration des solutions standard et les cas d'application typiques, et construisons ensemble un système de monitoring de la qualité de l'eau IoT industriel efficace et intelligent.

Fiche technique du capteur en ligne d'ions chlorure NBL-CLI-206A

NBL-CLI-206A online chloride ion sensor.pdf
