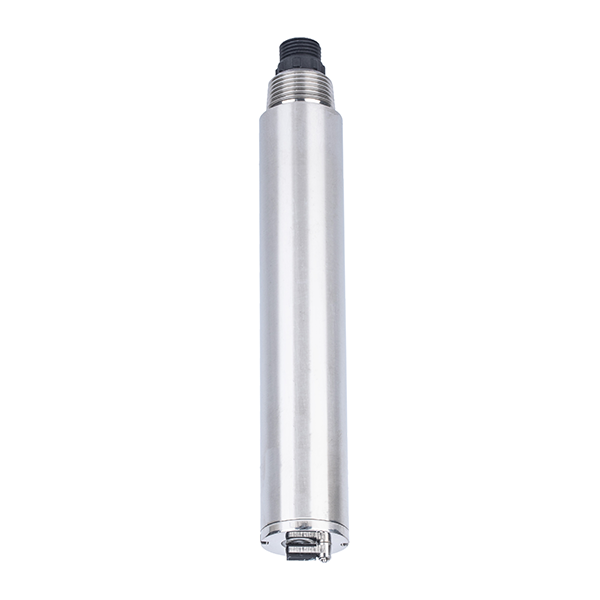

NBL-BGA-408-S Capteur en ligne de cyanobactéries par méthode de fluorescence

Présentation du produit

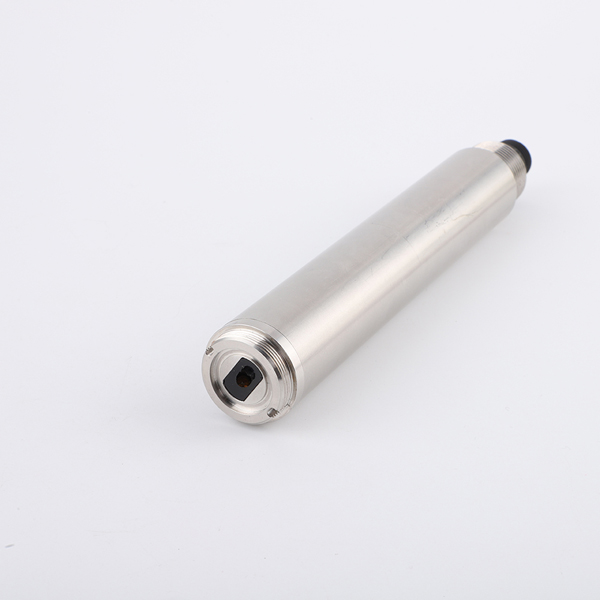

Le capteur en ligne de cyanobactéries NiuBoL NBL-BGA-408-S est basé sur le principe de la méthode de fluorescence. Il utilise les caractéristiques de pic d'absorption et d'émission des cyanobactéries (algues bleu-vert) sous des spectres spécifiques, mesure l'intensité de fluorescence après excitation par une lumière monochromatique, et réalise une détection en temps réel et continue de la concentration en cyanobactéries dans l'eau. Le capteur intègre une compensation automatique de température et dispose d'une brosse de nettoyage intégrée, ce qui réduit efficacement l'impact de l'adhérence de biofilm sur la mesure et fournit des données stables et fiables sur la biomasse algale.

Ce capteur est spécialement développé pour le monitoring en ligne de l'environnement aquatique et convient à divers scénarios nécessitant une compréhension rapide de la dynamique des cyanobactéries. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à construire des systèmes efficaces de surveillance et d'alerte de la qualité de l'eau. NiuBoL vise la stabilité de qualité industrielle et s'engage à fournir des solutions de capteurs IoT à faible maintenance et hautement intégrés pour les industries de la protection de l'environnement, de la gestion de l'eau et de l'aquaculture.

Avantages principaux du capteur en ligne de cyanobactéries NBL-BGA-408-S

1. Détection haute précision par fluorescence : Plage de mesure 0～300,0 Kcells/mL, résolution 0,1 Kcells/mL, précision ±3 % (lecture), linéarité jusqu'à 0,999 R². Temps de réponse T90＜30 s, limite de détection minimale 1 Kcells/mL, supporte la calibration en deux points, répondant aux exigences de surveillance précise.

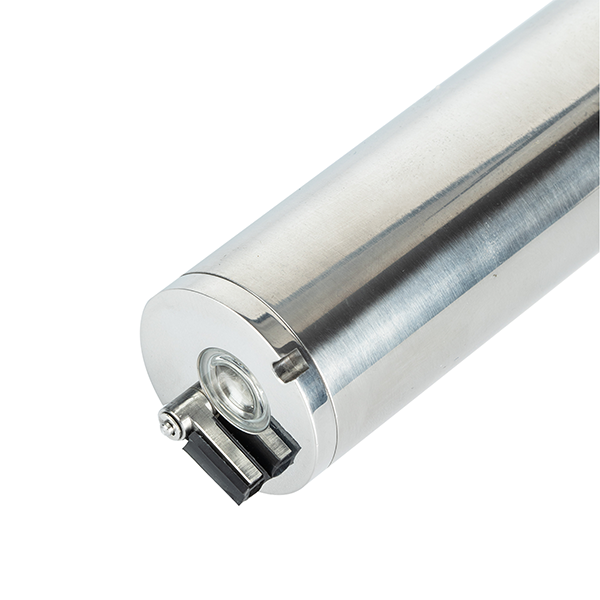

2. Compensation automatique et fonction autonettoyante : Compensation automatique de température Pt1000 intégrée qui corrige efficacement l'influence de la température sur l'intensité de fluorescence. La brosse autonettoyante réduit l'adhérence de biofilm, prolonge les intervalles de maintenance et améliore la stabilité des données à long terme.

3. Forte protection et adaptabilité environnementale : Degré de protection IP68, supporte l'installation immergée, conditions de fonctionnement 0～50 ℃, ＜0,2 MPa. Boîtier en acier inoxydable 316L avec excellente résistance à la corrosion, adapté à l'eau douce, à l'eau de mer et à divers milieux aquatiques industriels. Exigences de distance d'installation (paroi latérale ≥5 cm, fond ≥20 cm) facilitent l'implantation sur site.

4. Conception à faible consommation et anti-interférence : Consommation électrique de seulement 0,2 W@12 V, faible consommation facilitant le déploiement dans des systèmes distants ou alimentés par énergie solaire. Le traitement du signal numérique renforce la capacité anti-interférence, garantissant des valeurs de mesure fiables dans des environnements de qualité de l'eau complexes.

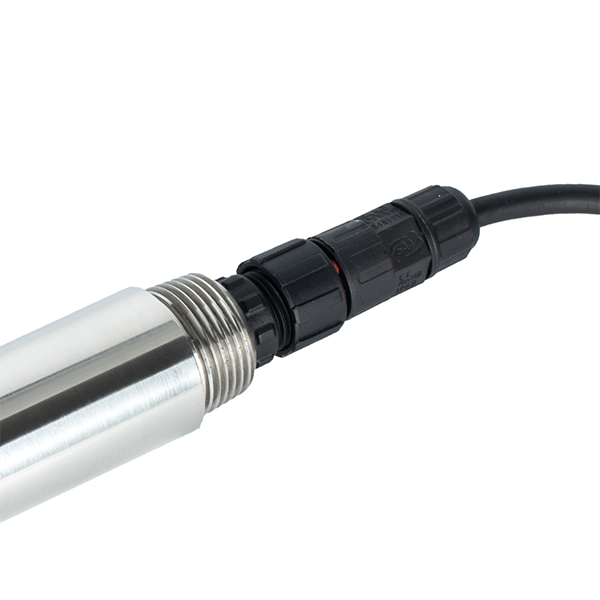

5. Excellente intégration : Interface RS-485 standard conforme au protocole Modbus/RTU, sortie 4-20 mA en option, peut se connecter de manière transparente aux PLC, DCS, SCADA ou plateformes IoT. Connecteur mâle étanche M16 à 5 broches, longueur de câble standard 5 mètres (personnalisable), réduisant la difficulté d'intégration.

Ces caractéristiques permettent au NBL-BGA-408-S de maintenir d'excellentes performances dans les eaux avec une turbidité inférieure à 50 NTU, réduisant considérablement la charge de maintenance sur site et répondant aux exigences des projets d'ingénierie en matière de continuité des données et de fiabilité du système.

Spécifications techniques

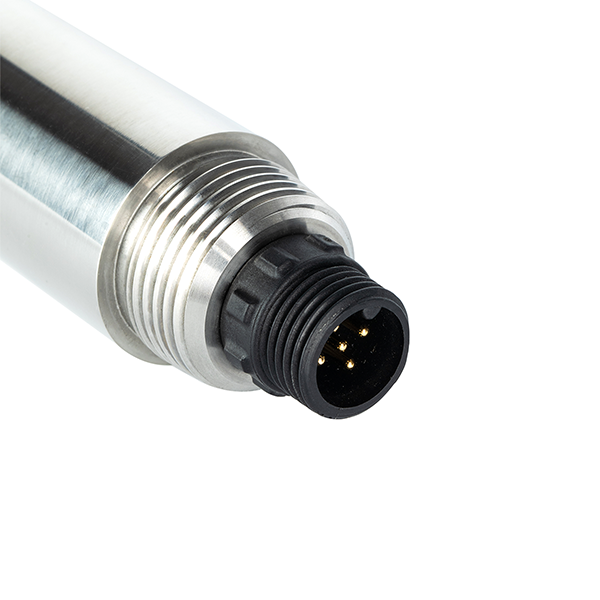

Note : Le connecteur du capteur est un connecteur mâle étanche M16 à 5 broches. Il est recommandé que la turbidité de l'eau soit inférieure à 50 NTU. Un monitoring multi-points est recommandé pour faire face à la distribution inégale des cyanobactéries. Le câble est un fil blindé à 5 conducteurs, et le fil jaune est destiné à la sortie courant (laisser en l'air lorsqu'il n'est pas utilisé).

Scénarios d'application du capteur en ligne de cyanobactéries NBL-BGA-408-S

1. Monitoring des floraisons de cyanobactéries dans les rivières, lacs et réservoirs : Déploiement dans des stations automatiques de monitoring environnemental pour suivre en temps réel les variations de concentration en cyanobactéries, fournir une alerte précoce des risques de floraison et soutenir les décisions de gestion de la qualité de l'eau.

2. Monitoring des microalgues dans les baies marines et les eaux côtières : Surveillance de la qualité de l'eau dans les ports et les baies pour évaluer les tendances des marées rouges ou des proliférations d'algues nuisibles et garantir la sécurité écologique marine.

3. Gestion de l'aquaculture en eau de mer et en eau douce : Surveillance des bassins d'élevage ou des cages pour contrôler la densité de cyanobactéries, optimiser l'environnement de qualité de l'eau et réduire les risques d'aquaculture.

4. Projets de culture et de traitement des algues vertes : Mesurer précisément la concentration d'algues vertes dans les équipements de culture pour assister le contrôle du processus de production et les décisions de récolte.

5. Protection des sources d'eau potable : Monitoring continu aux prises d'eau des lacs et réservoirs pour détecter à temps la croissance anormale d'algues causée par l'enrichissement en nutriments et garantir la sécurité de l'approvisionnement en eau.

6. Écologie des zones humides et enquêtes scientifiques : Combiné à d'autres capteurs multi-paramètres de qualité de l'eau pour fournir des données algales à haute résolution, soutenant la recherche écologique et la validation de modèles.

En combinaison avec les capteurs NiuBoL de chlorophylle, COD, turbidité et autres, il est possible de construire une plateforme complète de monitoring des paramètres biologiques et chimiques de la qualité de l'eau.

Installation et câblage

Exigences d'installation

• Adopter une installation immergée, maintenir une distance supérieure à 5 cm de la paroi latérale et supérieure à 20 cm du fond pour éviter les interférences des parois ou du fond.

• Il est recommandé d'installer dans des zones à écoulement ou bien mélangées pour garantir que la fenêtre de mesure soit en contact complet avec l'eau à mesurer. Un déploiement multi-points est recommandé pour faire face à la distribution inégale des cyanobactéries.

Câblage électrique (fil blindé à 5 conducteurs)

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie courant (4-20 mA, laisser en l'air lorsqu'il n'est pas utilisé)

Après le câblage, veuillez vérifier attentivement l'ordre pour éviter les pertes causées par des connexions incorrectes. Lorsque le câble est immergé dans l'eau (y compris l'eau de mer) pendant longtemps ou exposé, tous les points de câblage doivent être rendus étanches, et des câbles ayant une certaine résistance à la corrosion doivent être sélectionnés. Confirmez que le câblage est correct avant de mettre sous tension.

Guide d'entretien

La propreté de la fenêtre de mesure affecte directement la précision des lectures. La surface extérieure du capteur peut être rincée à l'eau du robinet. Les saletés tenaces peuvent être essuyées avec un chiffon doux imbibé de détergent doux. Évitez de serrer excessivement le câble pendant le fonctionnement normal pour prévenir la rupture des fils internes. La brosse de nettoyage intégrée peut réduire efficacement la fréquence de nettoyage manuel. L'intérieur du capteur est composé de composants optiques et électroniques de précision sans pièces maintenables par l'utilisateur. Veuillez éviter les impacts mécaniques sévères.

Méthode de calibration :

• Calibration du point zéro : Placer le capteur verticalement dans de l'eau distillée, l'extrémité avant à au moins 20 cm du fond du seau, stabiliser pendant 3～5 minutes avant d'effectuer la calibration.

• Calibration de la pente : Placer dans une solution standard, l'extrémité avant à au moins 20 cm du fond, stabiliser avant d'effectuer la calibration. L'influence de la température sur l'intensité de fluorescence doit être prise en compte lors de la calibration (se référer au tableau de corrélation Rhodamine B si nécessaire).

Veuillez vous référer au manuel d'utilisation fourni pour les instructions spécifiques. La fréquence de calibration doit être déterminée selon les exigences de l'autorité compétente ou les conditions d'utilisation réelles.

FAQ

Q1 : Quel est le principe de mesure du NBL-BGA-408-S ?

R : Il adopte la méthode de fluorescence, en utilisant les caractéristiques de pic d'absorption et d'émission des cyanobactéries pour réaliser la détection de concentration via la relation entre la lumière d'excitation et l'intensité de fluorescence.

Q2 : Quel est l'impact de la turbidité de l'eau sur la mesure ?

R : Il est recommandé d'utiliser dans des eaux avec une turbidité inférieure à 50 NTU. Dans des environnements à turbidité plus élevée, un monitoring multi-points ou une utilisation combinée avec un capteur de turbidité peut être employé pour améliorer la fiabilité des données.

Q3 : La brosse autonettoyante intégrée peut-elle réduire les travaux de maintenance ?

R : Oui. La brosse autonettoyante intégrée peut efficacement empêcher l'adhérence biologique et prolonger le cycle de nettoyage. Cependant, la propreté de la fenêtre doit encore être vérifiée régulièrement.

Q4 : Comment se connecter aux systèmes d'automatisation existants ?

R : Le capteur supporte le protocole RS-485 Modbus/RTU (4-20 mA en option) et peut être directement connecté aux systèmes PLC ou SCADA. NiuBoL fournit les documents de protocole et un support d'intégration.

Q5 : Est-il adapté aux environnements d'eau de mer ?

R : Oui. Le boîtier en acier inoxydable 316L est résistant à la corrosion, et la protection IP68 supporte une immersion prolongée en eau de mer. Cependant, il est recommandé de renforcer les vérifications de nettoyage de la fenêtre.

Q6 : Que faire lorsque la valeur mesurée est instable ?

R : Nettoyez d'abord la fenêtre de mesure, vérifiez la connexion du câble et la stabilité de l'alimentation. Si le problème persiste, veuillez contacter le support technique pour le dépannage.

Q7 : La longueur du câble supporte-t-elle la personnalisation ?

R : Oui, la longueur standard est de 5 mètres et peut être personnalisée selon les exigences du projet. Veuillez indiquer la longueur requise lors de la commande et prêter attention aux spécifications étanches et résistantes à la corrosion.

Q8 : La calibration du capteur doit-elle tenir compte de la température ?

R : Oui. L'intensité de fluorescence est affectée par la température. Lors de la calibration, il est recommandé de se référer au mécanisme de compensation de température ou au tableau de corrélation Rhodamine B pour s'assurer que les conditions de calibration sont proches des conditions de travail réelles.

Synthèse et invitation à la coopération

Le capteur en ligne de cyanobactéries NiuBoL NBL-BGA-408-S prend comme avantages principaux la détection haute précision par fluorescence, la compensation automatique de température, le design autonettoyant et une excellente intégration, fournissant une solution en ligne stable et fiable pour l'alerte précoce des floraisons, le monitoring des algues et la gestion de la qualité de l'eau. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser la collecte de données en temps réel, l'alerte des risques et la prise de décision scientifique, améliorant efficacement les performances globales des systèmes de monitoring de l'environnement aquatique.

Si votre projet concerne le monitoring des floraisons de cyanobactéries dans les rivières, lacs et réservoirs, l'évaluation écologique des baies marines, le contrôle de la qualité de l'eau en aquaculture en eau de mer ou les projets de culture d'algues, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous pouvons fournir une orientation détaillée de sélection, des solutions d'intégration système et un support technique sur site. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir le manuel complet du produit, des cas d'application typiques et les derniers matériaux techniques, et construisons ensemble un système de monitoring de la qualité de l'eau IoT industriel efficace et intelligent.
