Sources de pollution des eaux usées de dépôts pétroliers et solutions systématiques de traitement

Analyse des sources de pollution du système d’eaux usées des dépôts pétroliers et pratique d’ingénierie de traitement de protection de l’environnement

Avec l’expansion continue de l’échelle des réserves énergétiques mondiales et la complexité des propriétés des produits pétroliers, la « protection de l’environnement » des dépôts pétroliers est devenue un indicateur stratégique mesurant la conformité et la durabilité des opérations des dépôts. Pour les intégrateurs de systèmes, les entrepreneurs de projets et les fournisseurs de solutions IoT, comprendre les causes, les caractéristiques et la logique de contrôle des eaux usées des dépôts pétroliers constitue la base de la conception de systèmes de traitement automatisés hautement fiables.

Le traitement des eaux usées des dépôts pétroliers n’est pas seulement un projet de protection de l’environnement, mais aussi une extension de l’optimisation des processus de stockage et de transport des dépôts. Grâce au contrôle à la source, à la séparation des eaux propres et polluées, et au monitoring intelligent, l’échelle des installations de traitement peut être efficacement réduite et les normes de rejet de la qualité de l’eau garanties.

Classification et caractéristiques dynamiques des eaux usées des dépôts pétroliers

Les eaux usées des dépôts pétroliers sont principalement divisées en trois catégories selon leurs causes physiques et leur composition chimique. La compréhension de ces classifications est essentielle pour le choix des types de capteurs et le déploiement de la logique de contrôle.

1. Eaux usées huileuses

Les eaux usées huileuses constituent la source principale de la charge polluante dans la zone du dépôt, comprenant principalement :

• Eau de soutirage des réservoirs : eau décantée du pétrole brut ou des produits finis pendant le stockage. Le soutirage manuel présente une grande incertitude, avec une teneur en huile souvent supérieure à 500 mg/L ; la contrôlabilité est nettement améliorée après l’adoption de dispositifs de déshydratation automatique.

• Drainage de nettoyage des réservoirs : eaux usées à haute concentration instantanée générées lors des opérations de maintenance périodique, avec une teneur en huile pouvant dépasser 3000 mg/L.

• Eau de rinçage du sol dans la zone de chargement/déchargement : affectée par les gouttes d’huile et les fuites de pompes, contenant une certaine proportion d’huile émulsionnée et de matières en suspension.

2. Eaux de pluie contaminées

Les premières eaux de pluie transportent souvent des brouillards d’huile émis par les valves de respiration en toiture des réservoirs, des résidus d’huile sur les parois des réservoirs et des fuites mineures des brides de vannes. Dans les régions pluvieuses du sud, la proportion des eaux de pluie contaminées par rapport aux eaux usées huileuses peut même atteindre 7000:1, posant un énorme défi pour la conception du volume des bassins de régulation des eaux usées.

3. Eaux usées domestiques

Provenant des zones de bureaux, laboratoires et centres de contrôle.

Analyse approfondie des principales sources de pollution

Eau de soutirage des réservoirs : Principal contributeur à la charge en DCO

Des études montrent que le taux de contribution en DCO de l’eau de soutirage des réservoirs représente plus de 80 % des eaux usées huileuses totales. Ses fluctuations de qualité sont directement influencées par l’origine du produit pétrolier, la teneur en eau et la gestion des opérations. Dans les projets à faible automatisation, le phénomène de « fuite d’huile » en fin de soutirage est la principale cause de surcharge des stations de traitement des eaux usées.

Volatilisation des réservoirs et pollution en toiture

Il existe des différences d’ordre de grandeur dans les pertes par émission d’hydrocarbures gazeux entre les réservoirs à toit fixe et les réservoirs à toit flottant interne. Des émissions excessives d’hydrocarbures gazeux forment des fines gouttelettes d’huile lors du refroidissement qui adhèrent à la surface du sol du dépôt et entrent dans le système avec les eaux de pluie. De plus, les fuites d’huile causées par le vieillissement des joints d’étanchéité des réservoirs à toit flottant constituent également une source de pollution ponctuelle non négligeable.

Fuites cachées dans les systèmes de transport

Si les systèmes de canalisations enterrées d’eaux usées huileuses utilisent des raccords à emboîtement traditionnels, ils sont sujets à des fissures aux joints en raison du tassement des fondations. Ce cycle « fuite interne par temps sec, fuite externe par temps de pluie » non seulement pollue les sols et les eaux souterraines, mais augmente également la charge inutile des installations de traitement des eaux usées par infiltration dans les eaux souterraines.

Mesures de traitement de protection de l’environnement et de contrôle à la source

Pour les projets d’ingénierie, la protection de l’environnement des dépôts pétroliers doit passer d’un « traitement passif » à une « optimisation systémique ».

1. Intégration et intelligence des dispositifs de déshydratation automatique

Le simple déploiement de déshydrateurs automatiques est insuffisant pour résoudre complètement le problème de drainage des grands réservoirs (tels que les réservoirs de pétrole brut de 100 000 m³).

• Conception basée sur l’équipement : il est recommandé d’ajouter plusieurs points de déshydratation selon le diamètre du réservoir.

• Retour d’information par perception : intégrer les capteurs d’interface huile-eau NiuBoL pour connecter les données d’interface huile-eau en temps réel au système de contrôle du dépôt via un bus RS485, réalisant une coupure précise et garantissant que la teneur en huile du drainage externe reste stable en dessous de 300 mg/L.

2. Ingénierie de canalisations « sans fuite »

• Amélioration du mode de raccordement : remplacer les raccords à emboîtement par des raccords à brides ou par soudure.

• Regards d’inspection anti-corrosion : utiliser des regards en fibre de verre monobloc ou en acier anticorrosion interne et externe.

• Compensation flexible : installer des joints flexibles dans les zones sensibles au tassement des fondations.

3. Séparation des eaux propres et polluées et renforcement de la régulation

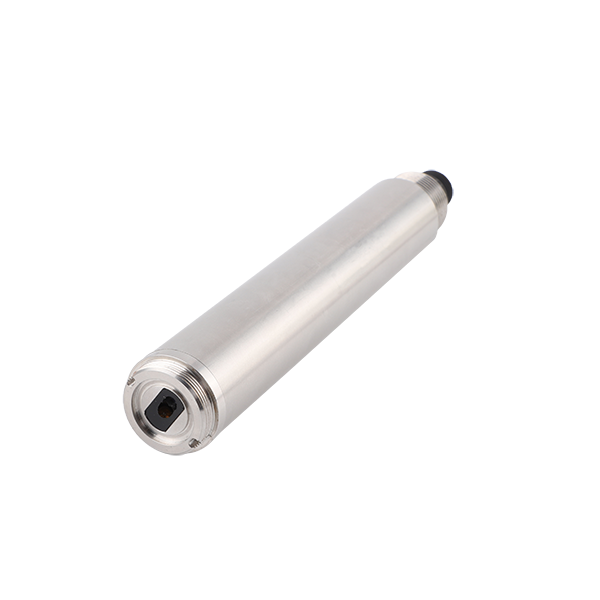

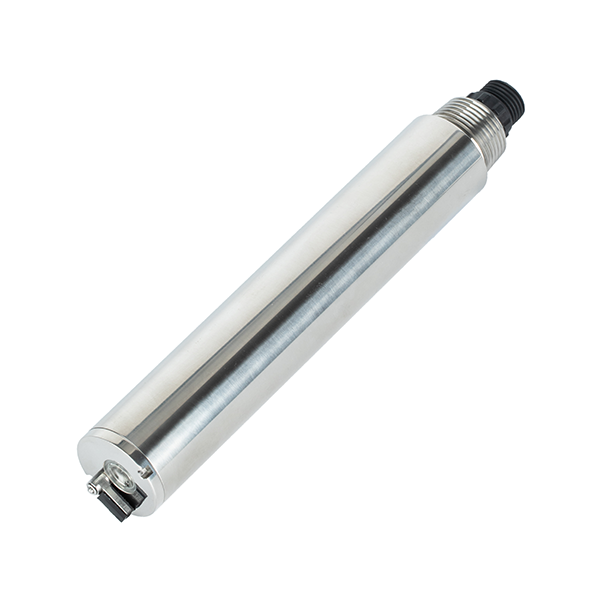

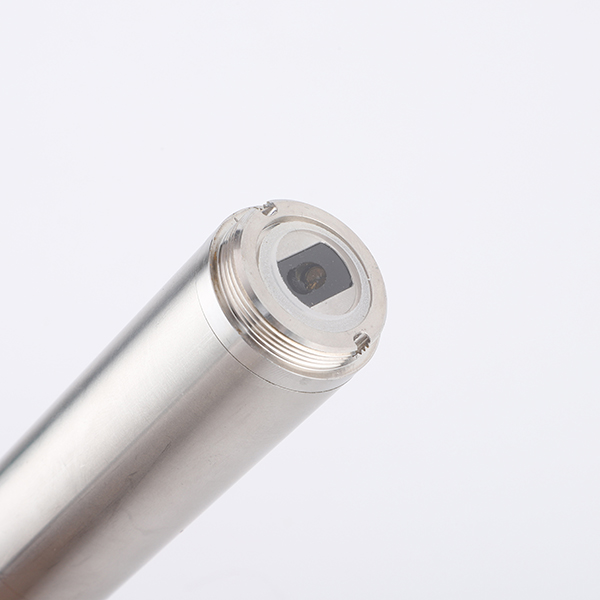

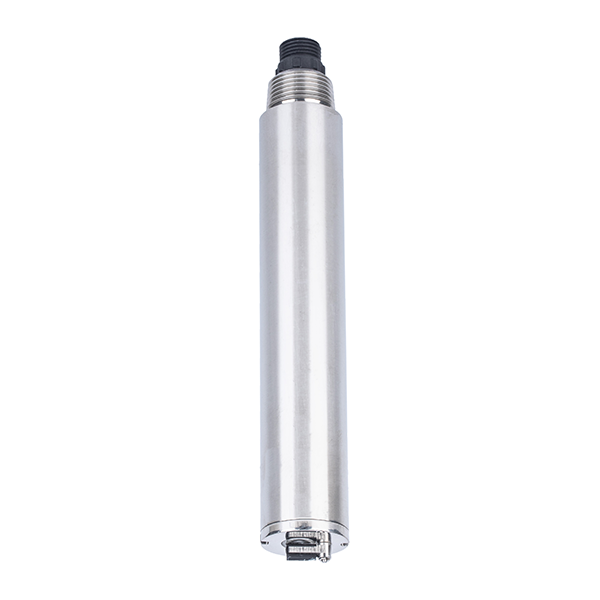

Mettre en place des groupes de vannes de commutation pour les premières eaux de pluie et utiliser les capteurs numériques de turbidité et d’huile dans l’eau NiuBoL pour décider automatiquement de la destination des eaux de pluie en fonction de la qualité de l’eau en temps réel : les eaux de pluie propres sont directement rejetées, et les eaux de pluie contaminées sont dirigées vers le bassin de régulation.

Solution d’intégration des capteurs de monitoring de qualité de l’eau de qualité industrielle NiuBoL

Dans l’intégration de systèmes, les capteurs constituent le cœur pour réaliser des stations de protection de l’environnement « sans surveillance ».

Tableau des paramètres techniques des composants de monitoring principaux

FAQ

Q1 : Comment déterminer raisonnablement la taille du bassin de régulation dans la conception du traitement des eaux usées des dépôts pétroliers ?

A1 : La taille du bassin de régulation doit être calculée de manière globale en fonction du volume maximal d’eau de soutirage de la zone du dépôt, du volume des premières eaux de pluie contaminées (généralement calculé sur les 15 à 20 premières minutes de pluie) et de la charge de nettoyage de maintenance. En utilisant les données de monitoring à haute fréquence de NiuBoL, la conception de redondance peut être optimisée grâce à l’analyse des tendances historiques.

Q2 : Pourquoi la norme « industrie pétrochimique » est-elle souvent appliquée dans la conception du traitement des eaux usées des dépôts pétroliers ?

A2 : Il n’existe pas d’entrée spécifique « dépôt pétrolier » dans l’actuelle « Norme intégrée de rejet des eaux usées » (GB 8978). Dans la pratique d’ingénierie, comme les facteurs de pollution des dépôts pétroliers sont similaires à ceux des entreprises de raffinage (substances pétrolières, DCO), elle est généralement utilisée comme référence. Les intégrateurs doivent réserver de l’espace pour les mises à niveau des normes.

Q3 : Quelles sont les causes des pannes fréquentes des déshydrateurs automatiques et quelles sont les contre-mesures ?

A3 : Principalement dues à l’interférence des composants de détection électroniques par l’encrassement d’huile ou à l’usure de la structure mécanique. NiuBoL recommande d’utiliser des capteurs dotés de fonctions autonettoyantes et de fonctions de diagnostic numérique RS485 pour réaliser une alerte précoce des pannes.

Q4 : Comment résoudre le problème de surcharge de la station de traitement des eaux usées causé par l’énorme volume d’eaux de pluie contaminées ?

A4 : Le cœur réside dans la « dérivation selon la qualité ». Installer des turbidimètres en ligne ou des moniteurs d’huile dans l’eau sur les collecteurs principaux d’eaux de pluie, dirigeant uniquement les premières eaux de pluie dépassant les seuils vers le système d’eaux usées, tandis que les eaux de pluie propres ultérieures sont évacuées par dérivation automatique, réduisant considérablement la pression de traitement.

Q5 : Comment résoudre la limitation de distance du RS485 Modbus-RTU dans le réseau d’un grand dépôt pétrolier ?

A5 : Pour une couche physique Modbus supérieure à 1200 mètres, il est recommandé d’ajouter des répéteurs, ou de déployer des passerelles localement dans la zone des réservoirs pour convertir les signaux numériques en signaux fibre optique ou 4G/LoRa vers la salle de contrôle.

Q6 : La quantité de pollution provenant des résidus d’huile des réservoirs à toit flottant entrant dans les eaux de pluie peut-elle être mesurée ?

A6 : Il est difficile de la prédire quantitativement, mais en surveillant la valeur de DCO en temps réel à la sortie totale de la zone des réservoirs, on peut évaluer l’impact de cette pollution diffuse sur la qualité globale de l’eau rejetée.

Q7 : Les polluants secondaires tels que les phénols volatils et les sulfures nécessitent-ils un traitement spécial ?

A7 : La teneur de ces substances dans les dépôts pétroliers est faible. Elles peuvent généralement respecter les normes grâce à un prétraitement physico-chimique (flottation/séparation d’huile) + traitement biologique, mais les eaux usées de laboratoire nécessitent une neutralisation préalable séparée.

Q8 : Comment l’Internet Industriel des Objets (IIoT) renforce-t-il la conformité environnementale dans les dépôts pétroliers ?

A8 : Le réseau de monitoring en temps réel construit grâce aux capteurs numériques NiuBoL permet une traçabilité en temps réel des rejets anormaux et génère automatiquement des rapports environnementaux, fournissant des données structurées pour permettre aux entreprises de répondre à la supervision tierce.

Résumé

Le traitement des eaux usées des dépôts pétroliers n’est plus un simple traitement en bout de chaîne, mais une collaboration systémique allant de la conception de la zone des réservoirs et de la construction des canalisations à la perception automatisée. Basé sur un contrôle strict à la source — en particulier l’automatisation du soutirage des réservoirs et la rénovation des canalisations sans fuite — combiné à un réseau de monitoring en ligne de haute précision, les intégrateurs peuvent construire pour les propriétaires de dépôts pétroliers une architecture de système qui répond à une forte pression environnementale tout en offrant une efficacité opérationnelle extrêmement élevée.

En tant que fournisseur professionnel de technologie de capteurs, NiuBoL continuera d’accompagner ses partenaires dans la transformation numérique du traitement « environnemental » des dépôts pétroliers grâce à une perception précise des données.
