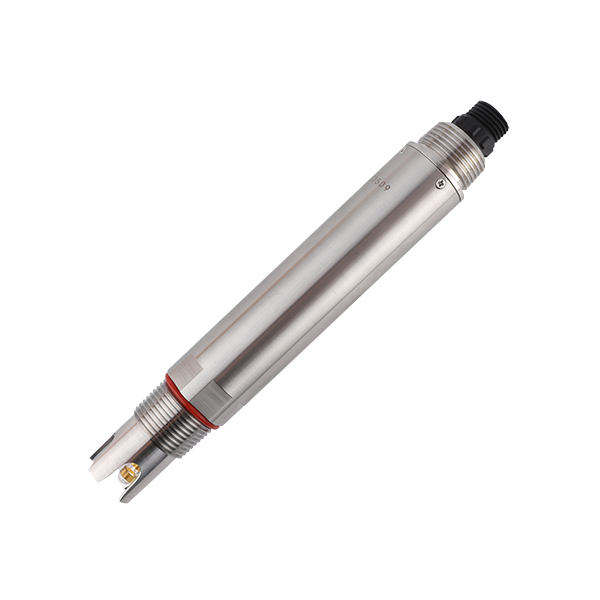

Capteur de chlore résiduel en ligne : Solution de surveillance précise pour l'eau potable et le traitement de l'eau industriel

Dans les procédés de traitement de l’eau, le chlore résiduel est un indicateur essentiel pour évaluer l’efficacité de la désinfection et la capacité de protection des canalisations. Un contrôle approprié de la concentration en chlore résiduel permet d’éliminer efficacement les micro-organismes pathogènes tout en évitant les risques potentiels liés aux sous-produits de désinfection excessifs (DBPs, tels que les trihalométhanes THMs). Le NBL-CL-206 assure un monitoring en ligne continu, aidant les équipes d’ingénierie à maîtriser en temps réel les niveaux de chlore résiduel, à optimiser les processus de chloration et à garantir que la qualité de l’eau traitée respecte les normes telles que la GB 5749-2022 « Normes pour la qualité de l’eau potable ».

Rôle et risques potentiels de la désinfection par chloration dans le traitement de l’eau

Le chlore et ses composés (par exemple, l’hypochlorite de sodium, l’hypochlorite de calcium) sont les désinfectants les plus largement utilisés dans le monde pour l’eau potable et l’eau industrielle. Lorsqu’il est ajouté à l’eau, le chlore forme du chlore libre (principalement sous forme de HClO et ClO⁻), qui oxyde et inactive efficacement les bactéries, virus et certains protozoaires, empêchant ainsi les maladies d’origine hydrique. Parallèlement, le chlore résiduel persiste dans le réseau de canalisations, inhibant les contaminations secondaires et garantissant la sécurité de la qualité de l’eau aux points terminaux du réseau.

Selon les normes chinoises GB 5749-2022 pour la qualité de l’eau potable, le chlore résiduel libre dans l’eau potable est généralement contrôlé dans une plage appropriée à la sortie, avec un minimum de 0,05 mg/L aux points terminaux du réseau pour assurer la persistance de la désinfection. Au niveau international, des organismes tels que l’EPA américaine ont établi des limites similaires (par exemple, chlore résiduel total ne dépassant pas 4 mg/L) afin d’équilibrer les bénéfices de la désinfection et la sécurité.

Cependant, la désinfection par chlore n’est pas sans défis. Le chlore réagit avec la matière organique naturelle (NOM) présente dans l’eau pour former des sous-produits de désinfection, principalement des trihalométhanes (THMs) et des acides haloacétiques (HAAs). Une exposition à long terme à des concentrations élevées de THMs est associée épidémiologiquement à un risque accru de cancer de la vessie, et certaines études mentionnent également des effets potentiels sur le système reproducteur, le développement neurologique et les fonctions hépatiques/rénales. Les femmes enceintes, les nourrissons et les personnes immunodéprimées sont plus sensibles à ces sous-produits.

De plus, un chlore résiduel excessif peut provoquer des problèmes de goût et d’odeur, corroder les équipements de canalisation et causer des dommages oxydatifs aux procédés de traitement membranaire en aval (tels que l’osmose inverse RO). Par conséquent, le monitoring et le contrôle précis de la concentration en chlore résiduel sont devenus un maillon critique dans la pratique de l’ingénierie pour les stations de traitement d’eau potable, les systèmes d’alimentation en eau secondaire, les piscines et les systèmes d’eau de refroidissement industriels.

Principe de mesure du capteur de chlore résiduel NBL-CL-206

Le NBL-CL-206 adopte le principe de mesure par méthode à tension constante (méthode potentiostatique). Cette méthode est basée sur un système à trois électrodes (électrode de travail, électrode de référence, contre-électrode), appliquant un potentiel constant à la surface de l’électrode de travail pour provoquer une réaction électrochimique de réduction du chlore résiduel libre (principalement HClO). Le signal de courant résultant est proportionnel à la concentration en chlore résiduel.

Comparée à la méthode colorimétrique DPD traditionnelle, la méthode à tension constante ne nécessite pas d’ajout fréquent de réactifs, présente un temps de réponse rapide (<30 s) et convient au monitoring continu en ligne. Le capteur intègre un capteur de température Pt1000, réalisant une compensation automatique de température et réduisant l’impact des fluctuations de température sur la précision de mesure. La plage de mesure couvre 0～2,000 mg/L (en HClO), avec une résolution de 0,001 mg/L, répondant aux exigences de contrôle de la qualité de l’eau pour la plupart des eaux potables et des piscines.

La conception du système optique ou de la structure membranaire renforce davantage la capacité anti-interférence, adaptée aux environnements de milieu avec un pH de 4～9. Le signal de sortie est linéarisé et transmis directement via l’interface RS-485 en utilisant le protocole Modbus/RTU, facilitant l’intégration dans des plateformes PLC, SCADA ou IoT de monitoring de qualité de l’eau.

Caractéristiques techniques principales du produit

Le capteur de chlore résiduel NBL-CL-206 a été conçu en tenant pleinement compte de la fiabilité et de la facilité d’intégration dans les environnements industriels de terrain :

• Mesure haute stabilité : Méthode à tension constante combinée à une compensation automatique de température, précision ±5 % ou ±0,05 mg/L, répondant aux exigences d’un fonctionnement continu à long terme.

• Optimisation structurelle : Les matériaux en contact avec le fluide sont en POM et PTFE, offrant une excellente résistance à la corrosion. Indice de protection IP68, adapté à l’installation en cuve de circulation.

• Conception à faible maintenance : Calibrage en deux points (zéro et pente), réponse rapide, réduisant la fréquence de maintenance sur site.

• Communication numérique : Protocole RS-485 Modbus/RTU, supportant la mise en réseau de plusieurs capteurs et l’acquisition de données à distance.

• Adaptabilité en ingénierie : Pression de travail<0,1 MPa, débit 30～60 L/h, dimensions compactes (30×233 mm), facile à intégrer dans des canalisations ou des cuves.

Ces caractéristiques permettent au capteur de maintenir une sortie stable dans des environnements complexes de traitement de l’eau, réduisant les coûts globaux d’exploitation et de maintenance du système.

Spécifications techniques du capteur de chlore résiduel NBL-CL-206

Voici les principaux paramètres techniques du NBL-CL-206 pour référence lors de la sélection de projet :

Le capteur couvre les plages courantes de contrôle du chlore résiduel, et sa précision répond aux exigences du monitoring en ingénierie.

Scénarios d’application typiques du capteur de chlore résiduel

Le capteur de chlore résiduel en ligne NBL-CL-206 est largement utilisé dans les domaines nécessitant un monitoring continu de l’effet de désinfection et du contrôle des procédés :

Stations de traitement d’eau potable : Monitorer la concentration en chlore résiduel après chloration, décantation, filtration et à la sortie, optimiser le dosage, réduire la formation de THMs tout en garantissant le chlore résiduel aux points terminaux du réseau.

1. Gestion de la qualité de l’eau des piscines : Contrôle en temps réel des niveaux de chlore résiduel de l’eau en circulation, maintenant l’efficacité de la désinfection autour de 0,3～1,0 mg/L, protégeant la santé des baigneurs et réduisant les odeurs irritantes.

2. Monitoring des réseaux d’alimentation en eau secondaire : Stations de surpression secondaire dans les zones résidentielles, systèmes d’alimentation en eau des immeubles de bureaux, prévention de la contamination secondaire des canalisations.

3. Eau de refroidissement en circulation industrielle : Systèmes de tours de refroidissement dans les centrales électriques, usines chimiques, industries agroalimentaires, contrôle de la croissance microbienne et prolongation de la durée de vie des équipements.

4. Conserves et transformation alimentaire : Monitoring de la désinfection de l’eau de procédé, garantissant l’hygiène et la sécurité des produits.

5. Ingénierie de traitement de l’eau et plateformes IoT : En tant que nœuds de détection frontaux, combinés à des enregistreurs de données et des plateformes cloud, permettant des alarmes à distance, un dosage automatique de produits chimiques en liaison et la traçabilité des données historiques.

Dans ces scénarios, le capteur aide les équipes d’ingénierie à détecter rapidement les anomalies de chlore résiduel, à ajuster les paramètres du procédé, à réduire les risques de sous-produits de désinfection et à améliorer l’efficacité globale du traitement de l’eau.

Guide de sélection du capteur de chlore résiduel

Lors de la sélection d’un capteur de chlore résiduel en ligne, les intégrateurs de systèmes sont invités à se concentrer sur les aspects suivants :

• Plage de mesure et précision : La plage 0-2 mg/L est généralement choisie pour les applications d’eau potable et de piscines ; une haute résolution permet de mieux capturer les faibles fluctuations. Le NBL-CL-206 offre une précision fiable sur toute la plage.

• Compatibilité avec le milieu : Confirmer que le pH du milieu (4-9) et la température (5-50℃) se situent dans la plage de fonctionnement du capteur, et tenir compte des interférences éventuelles des oxydants forts ou d’une forte turbidité.

• Exigences d’installation et de débit : L’installation en cuve de circulation nécessite d’assurer un débit de 30-60 L/h, en évitant les zones mortes ou l’interférence des bulles qui affectent la mesure.

• Protocole de communication : Le protocole Modbus/RTU facilite l’intégration avec les systèmes d’automatisation existants. Si une sortie analogique est nécessaire, un émetteur peut être utilisé pour réaliser la conversion 4-20 mA.

• Adaptabilité environnementale : La protection IP68 convient à une installation immergée ou en canalisation ; la conception basse consommation est favorable aux scénarios distribués ou alimentés par énergie solaire.

• Calibrage et maintenance : Privilégier les modèles supportant le calibrage en deux points afin de réduire les coûts d’exploitation et de maintenance à long terme.

Il est recommandé d’effectuer des tests sur échantillons d’eau sur site lors de la phase initiale du projet afin de vérifier la stabilité et la compatibilité du capteur dans le milieu réel.

Considérations d’intégration

Pour garantir un fonctionnement fiable du système, les points suivants doivent être pris en compte lors de l’intégration :

• Emplacement d’installation : Choisir un point d’échantillonnage avec un débit d’eau stable et une forte représentativité, en évitant l’accumulation de bulles ou l’interférence des sédiments. S’assurer que le débit répond aux exigences d’installation en cuve de circulation.

• Alimentation et signal : Utiliser une alimentation stable 12-24 VDC ; une protection contre les surtensions est recommandée. Connecter correctement les lignes A/B du bus RS-485, adapter les résistances de terminaison et contrôler la longueur du bus et le nombre de branches pour réduire les interférences de signal.

• Calibrage et maintenance : Effectuer un calibrage en deux points (zéro et pente) après l’installation initiale, et vérifier périodiquement avec des solutions étalons. Bien que conçu pour une faible maintenance, il est recommandé de vérifier l’état de surface de l’électrode tous les trimestres.

• Compatibilité du système : Confirmer que l’adresse Modbus et le débit en bauds sont cohérents avec le système hôte. Tester la performance en temps réel et l’intégrité de l’acquisition de données pour éviter les pertes de paquets.

• Protection de sécurité : Des valeurs de pH hors plage ou des températures excessivement élevées peuvent affecter la précision ; ajouter une pré-filtration ou un ajustement du pH si nécessaire.

• Contrôle en interverrouillage : Peut être lié à l’équipement de dosage de chlore pour ajuster automatiquement le dosage en fonction des valeurs de chlore résiduel en temps réel, réalisant un contrôle en boucle fermée.

Le respect strict des spécifications d’intégration peut améliorer significativement la stabilité et la durée de vie du système de monitoring.

FAQ

Q1 : Dans quels scénarios de monitoring de qualité de l’eau le NBL-CL-206 est-il adapté ?
R : Le capteur est principalement utilisé pour le monitoring continu du chlore résiduel dans les stations de traitement d’eau potable, les piscines, l’eau de refroidissement en circulation, les conserveries et les projets de traitement de l’eau, couvrant une plage de chlore résiduel libre (HClO) de 0-2 mg/L.

Q2 : Quels sont les avantages de la méthode à tension constante par rapport à la méthode colorimétrique DPD traditionnelle ?
R : La méthode à tension constante ne nécessite pas de consommation de réactifs, présente un temps de réponse rapide (<30 s), convient à la mesure continue en ligne, a des besoins de maintenance faibles et est moins affectée par la couleur et la turbidité de l’échantillon d’eau.

Q3 : Comment connecter le capteur à un système SCADA ou PLC existant ?
R : Lire directement les données des registres via le protocole RS-485 Modbus/RTU. Les équipes d’ingénierie peuvent utiliser des serveurs série ou des modules d’acquisition de données pour une intégration rapide sans développement secondaire important.

Q4 : Quelle est la plage de contrôle raisonnable pour le chlore résiduel dans l’eau potable ?
R : Selon les normes telles que GB 5749-2022, le chlore résiduel à la sortie doit répondre aux exigences de désinfection, avec un minimum de 0,05 mg/L aux points terminaux du réseau, tout en évitant des niveaux excessifs qui pourraient augmenter les sous-produits. Les limites spécifiques doivent être appliquées conformément à la réglementation locale.

Q5 : Le capteur supporte-t-il la compensation automatique de température ?
R : Oui, il intègre un capteur de température Pt1000, réalisant une compensation automatique et réduisant l’impact des variations de température sur les résultats de mesure.

Q6 : Quelles sont les exigences de débit et de pression pour l’installation ?
R : L’installation en cuve de circulation est recommandée, avec un débit contrôlé entre 30 et 60 L/h et une pression de travail inférieure à 0,1 MPa, garantissant la stabilité de la mesure.

Q7 : Quels risques de sous-produits de désinfection peuvent survenir en cas de chlore résiduel excessivement élevé ?
R : Un excès de chlore résiduel réagit facilement avec la matière organique pour former des THMs et d’autres sous-produits. Une exposition à long terme peut augmenter les risques pour la santé tels que le cancer de la vessie, d’où la nécessité d’un monitoring et d’un contrôle précis.

Q8 : Quelle est la fréquence de maintenance du capteur ?
R : Le mode de calibrage en deux points entraîne des besoins de maintenance faibles dans des conditions de fonctionnement stables. Un étalonnage régulier et des vérifications de l’électrode sont recommandés, avec des coûts réels d’exploitation et de maintenance relativement bas.

Conclusion

Le capteur de chlore résiduel en ligne NiuBoL NBL-CL-206, avec la méthode à tension constante comme technologie de base, combiné à une communication numérique et une protection fiable, fournit un moyen efficace de monitoring en ligne pour le contrôle de la désinfection de l’eau potable, la gestion de la qualité de l’eau des piscines et les projets de traitement d’eau industrielle. Il aide les intégrateurs de systèmes et les entreprises d’ingénierie à maîtriser en temps réel la dynamique du chlore résiduel, à optimiser les paramètres du procédé, à réduire les risques de sous-produits de désinfection et à garantir la conformité de la sécurité de la qualité de l’eau.

Dans un contexte d’exigences environnementales de plus en plus strictes et de la tendance vers un traitement intelligent de l’eau, le monitoring précis du chlore résiduel constitue une base importante pour la construction de systèmes fiables de contrôle de la qualité de l’eau. Le NBL-CL-206, grâce à sa stabilité, sa facilité d’intégration et ses caractéristiques de faible maintenance, est devenu un choix pratique dans de nombreux projets de traitement de l’eau. Nous vous invitons à contacter l’équipe professionnelle de NiuBoL pour discuter des configurations optimales adaptées aux besoins de vos projets.
