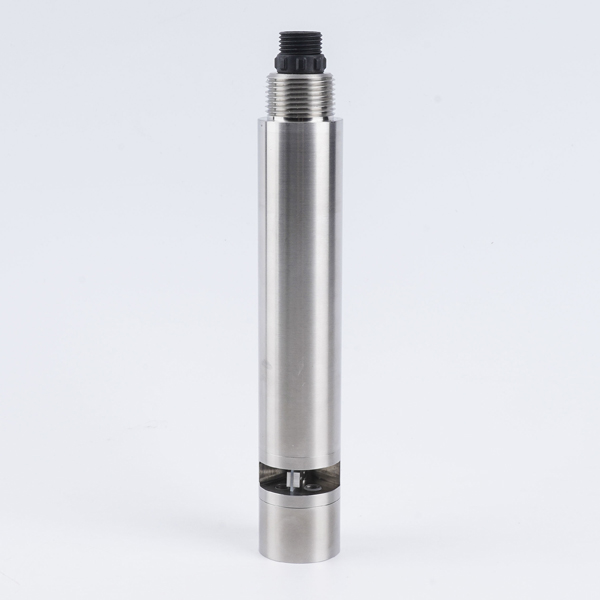

NBL-COD-308 Capteur en ligne COD à double longueur d'onde UV

Présentation du produit

Le capteur en ligne COD NiuBoL NBL-COD-308 est basé sur le principe d'absorption ultraviolette à double longueur d'onde. Il mesure le degré d'absorption de la lumière ultraviolette à 254 nm par les matières organiques dans l'eau, combiné à une source de lumière de référence pour compenser les interférences de turbidité, permettant une détection précise et continue de la concentration en COD. En même temps, il intègre la mesure des paramètres de turbidité et de température pour répondre aux besoins de la surveillance en ligne multi-paramètres de la qualité de l'eau.

Ce capteur ne nécessite pas l'ajout de réactifs chimiques, évite la pollution secondaire, est compact et facile à installer. Il est particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des plateformes de surveillance environnementale ou des systèmes de contrôle de processus. NiuBoL se concentre sur la recherche et le développement de capteurs IoT industriels, fournissant des solutions stables et fiables pour aider les utilisateurs à réduire les coûts d'exploitation et de maintenance et à améliorer la performance en temps réel des données.

Avantages principaux du capteur en ligne COD NBL-COD-308

Le NBL-COD-308 met l'accent sur la fiabilité à long terme et la facilité d'intégration dans sa conception pour les environnements industriels. Les principaux avantages techniques sont les suivants :

• Méthode d'absorption ultraviolette à double longueur d'onde et optimisation algorithmique : Il adopte une conception à double source lumineuse (lumière de mesure et lumière de référence), et compense l'atténuation du trajet optique et les interférences des particules en suspension grâce à des algorithmes spécifiques, améliorant la stabilité de la mesure. Même dans des eaux avec de fortes variations de turbidité, il maintient des lectures COD précises.

• Haute précision et mesure synchrone multi-paramètres : Plage de mesure COD 0～200 mg/L ou 0～500 mg/L (équivalent KHP), résolution 0,1 mg/L, précision ±5 % ; surveillance simultanée de la turbidité, plage 0～100 NTU ou 0～200 NTU, résolution 0,1 NTU. Supporte la calibration en deux points, vitesse de réponse rapide, faible dérive, adapté à la surveillance continue à long terme.

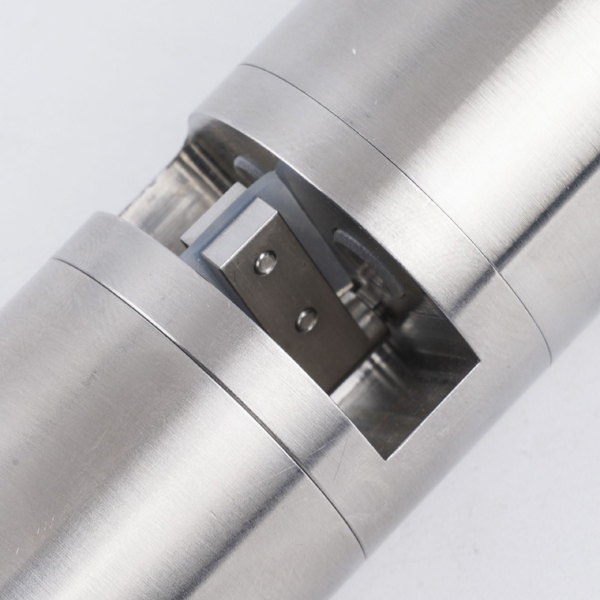

• Conception autonettoyante et à faible maintenance : Brosse de nettoyage intégrée empêchant efficacement l'adhérence de biofilm et prolongeant le cycle de maintenance. Boîtier en acier inoxydable 316L avec une forte résistance à la corrosion, degré de protection IP68, supporte l'installation immergée, pression de travail maximale 0,1 MPa.

• Forte anti-interférence et faible consommation : Conception à faible consommation (0,3 W@12 V), excellente capacité anti-interférence. La sortie numérique du capteur suit le protocole Modbus/RTU, facile à intégrer de manière transparente avec les systèmes d'automatisation existants sans modules de conversion supplémentaires.

• Stabilité et utilisation économique : Aucune consommation de réactifs, faible coût d'exploitation. Le capteur a subi des tests de vieillissement stricts et présente une excellente stabilité à long terme, adapté au déploiement en extérieur ou dans des environnements industriels difficiles.

Ces caractéristiques permettent au NBL-COD-308 de maintenir la cohérence des données dans des conditions de qualité de l'eau complexes, réduisant considérablement la charge de maintenance sur site et répondant aux exigences des projets d'ingénierie en matière de fiabilité et d'intégration.

Paramètres techniques du capteur en ligne COD NBL-COD-308

Note : Le capteur sort simultanément les paramètres COD, turbidité et température. Le câble est une paire torsadée blindée à 4 conducteurs, et l'interface est étanche.

Scénarios d'application du capteur en ligne COD NBL-COD-308

Le capteur en ligne COD NBL-COD-308 est largement utilisé dans les domaines industriels et de protection de l'environnement nécessitant une surveillance en temps réel de la pollution organique :

1. Stations de traitement des eaux usées industrielles : Surveillance en ligne du COD à l'entrée, à la sortie et dans chaque unité de traitement pour optimiser les paramètres du procédé et garantir la conformité aux normes de rejet.

2. Traitement des eaux usées pétrochimiques et pharmaceutiques : Surveillance des eaux usées à forte charge organique pour assister le contrôle du procédé et prévenir les rejets excessifs.

3. Eaux usées municipales et surveillance de la qualité de l'eau des rivières et lacs : Déploiement dans des stations automatiques environnementales pour saisir en temps réel l'état de pollution organique des masses d'eau et soutenir les décisions d'alerte et de gouvernance.

4. Industrie agroalimentaire et papetière : Surveillance des systèmes de traitement des eaux usées de production pour contrôler la concentration en polluants organiques et réduire les risques environnementaux.

5. Protection des eaux de surface et des sources d'eau potable : Surveillance d'urgence des incidents de pollution soudaine et analyse des tendances à long terme de la qualité de l'eau.

6. Eau d'aquaculture et eau de refroidissement industrielle en circuit fermé : Surveillance conjointe multi-paramètres pour garantir la sécurité de la qualité de l'eau et l'efficacité du fonctionnement des équipements.

Il peut être combiné avec d'autres capteurs de qualité de l'eau NiuBoL (tels que pH, oxygène dissous, conductivité) pour former une solution complète de surveillance de la qualité de l'eau.

Installation et câblage

Exigences d'installation

• Installation horizontale recommandée et fixation solide. La zone de mesure doit être orientée dans le sens du flux d'eau pour garantir que le trajet optique est complètement immergé sans bulles d'air.

• Le capteur peut être placé dans l'eau dans n'importe quelle direction, mais une placement horizontal est recommandé pour optimiser l'effet de la brosse autonettoyante.

• Il est recommandé d'installer une gaine de protection à l'extérieur du câble lors de l'installation pour éviter les dommages mécaniques.

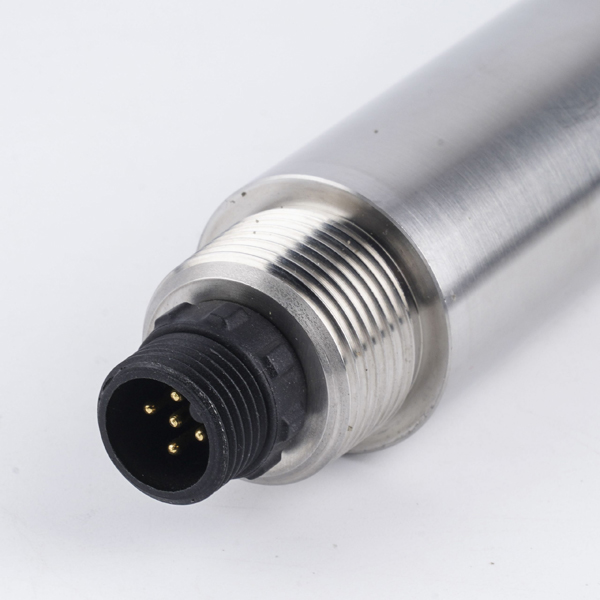

Câblage électrique (paire torsadée blindée à 4 conducteurs)

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

Après le câblage, veuillez vérifier attentivement pour éviter les connexions incorrectes. Lorsque le câble est immergé dans l'eau ou exposé pendant longtemps, des matériaux résistants à la corrosion doivent être sélectionnés. Toutes les interfaces sont déjà étanches. Confirmez que le câblage est correct avant de mettre sous tension pour garantir la sécurité de l'équipement.

Guide d'entretien

Pour garantir la précision de la mesure, vérifiez régulièrement la propreté de la fenêtre de mesure et l'état de fonctionnement de la brosse autonettoyante. La surface extérieure du capteur peut être rincée à l'eau du robinet. Les saletés tenaces peuvent être essuyées avec un chiffon doux imbibé de détergent doux. Évitez de tirer excessivement sur le câble. La brosse de nettoyage intégrée peut efficacement réduire la fréquence de nettoyage manuel. Il est recommandé de renvoyer à l'usine pour inspection et remplacement des dispositifs d'étanchéité dynamiques tous les 18 mois.

Méthode de calibration :

• Calibration de la turbidité : Utiliser une solution à faible turbidité pour le point zéro et une solution standard 100 NTU pour la pente.

• Calibration du COD : Utiliser une solution standard KHP (faire attention à la sécurité et porter des gants). Calibrer d'abord la température, puis la turbidité, et enfin le COD. Pour la plage 0～200 mg/L, utiliser 5 mg/L pour le point zéro et 200 mg/L pour la pente ; pour la plage 0～500 mg/L, utiliser 20 mg/L pour le point zéro et 400 mg/L pour la pente.

Les étapes spécifiques sont détaillées dans le manuel d'utilisation fourni. Avant la calibration, assurez-vous que le trajet optique est immergé ≥2 cm et qu'il n'y a pas de bulles d'air.

FAQ

Q1 : Le NBL-COD-308 nécessite-t-il l'ajout de réactifs chimiques ?

R : Non. Ce capteur adopte la méthode d'absorption ultraviolette, sans consommation de réactifs, évitant la pollution secondaire et réduisant les coûts d'exploitation.

Q2 : La turbidité affecte-t-elle la mesure du COD ?

R : Le capteur dispose d'une source de lumière de référence intégrée et d'un algorithme qui compense automatiquement les interférences de turbidité et fournit toujours des données COD fiables sous certaines concentrations de matières en suspension.

Q3 : Comment entretenir la brosse autonettoyante ?

R : En usage normal, la brosse de nettoyage empêche efficacement l'adhérence biologique. Il est recommandé de renvoyer à l'usine pour inspection et remplacement des dispositifs d'étanchéité dynamiques tous les 18 mois. Une inspection quotidienne pour vérifier si la brosse est endommagée suffit.

Q4 : Comment intégrer avec un système PLC ou SCADA ?

R : Le capteur délivre le protocole standard RS-485 Modbus/RTU et peut être directement connecté à la plupart des contrôleurs industriels. NiuBoL fournit les documents de protocole et un support technique pour une intégration rapide.

Q5 : Est-il adapté à l'eau de mer ou aux environnements à haute salinité ?

R : Le boîtier en acier inoxydable 316L offre une bonne résistance à la corrosion et convient à la plupart des eaux usées industrielles et eaux de surface. Cependant, dans les environnements à haute salinité, il est recommandé de renforcer les contrôles de nettoyage de la fenêtre.

Q6 : Que faire lorsque la valeur mesurée est instable ou présente un grand écart ?

R : Nettoyez d'abord la surface de la fenêtre de mesure et vérifiez si la brosse autonettoyante fonctionne normalement ; confirmez que la connexion du câble est fiable et que la tension d'alimentation est stable. Si le problème persiste, veuillez contacter le support technique.

Q7 : La longueur du câble supporte-t-elle la personnalisation ?

R : Oui, la longueur standard est de 5 mètres et peut être personnalisée selon les besoins du projet. Veuillez préciser la longueur lors de la commande et prêter attention aux spécifications étanches et résistantes à la corrosion.

Q8 : Quelle est la fréquence de calibration du capteur ?

R : Effectuez une calibration en deux points selon les exigences de l'autorité compétente ou les conditions d'utilisation réelles. Le capteur présente un faible dérive et une faible fréquence de maintenance dans les environnements conventionnels. Il est recommandé d'organiser de manière flexible selon les conditions de qualité de l'eau sur site.

Synthèse et invitation à la coopération

Le capteur en ligne COD NiuBoL NBL-COD-308 prend comme cœur la technologie d'absorption ultraviolette à double longueur d'onde, avec une haute précision, une forte anti-interférence, une faible maintenance et une intégration facile. Il fournit une méthode de détection en ligne stable et fiable pour les projets de traitement des eaux industrielles et de surveillance environnementale. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser la collecte de données en temps réel, l'optimisation des processus et la gestion de la conformité, en contrôlant efficacement les coûts d'exploitation.

Si votre projet concerne la surveillance en ligne du traitement des eaux usées, la construction de stations de qualité de l'eau environnementale, le contrôle des processus des eaux usées industrielles ou d'autres exigences multi-paramètres de qualité de l'eau, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous pouvons fournir des conseils détaillés de sélection, un support de solutions d'intégration et une assistance au débogage sur site. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir le manuel complet du produit, des références de cas et les dernières documentations techniques, et construisons ensemble un système de surveillance de la qualité de l'eau IoT industriel efficace et intelligent.
