Capteur de chlorophylle en ligne par méthode de fluorescence optique NBL-CHLO-406-S : Pour la surveillance des lacs et rivières, l···

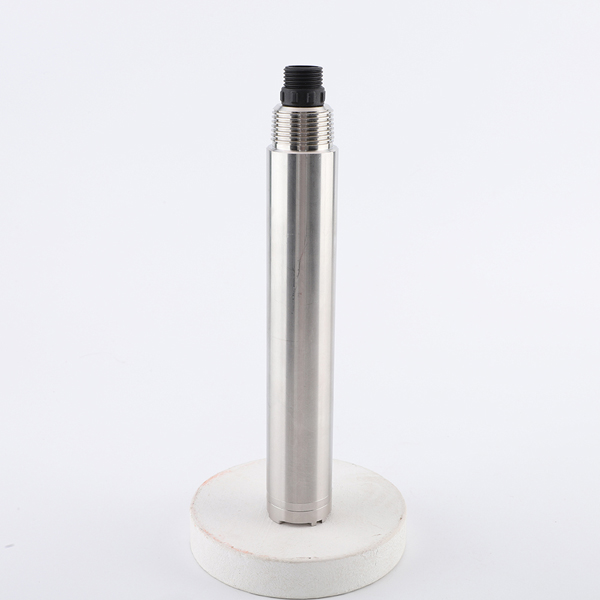

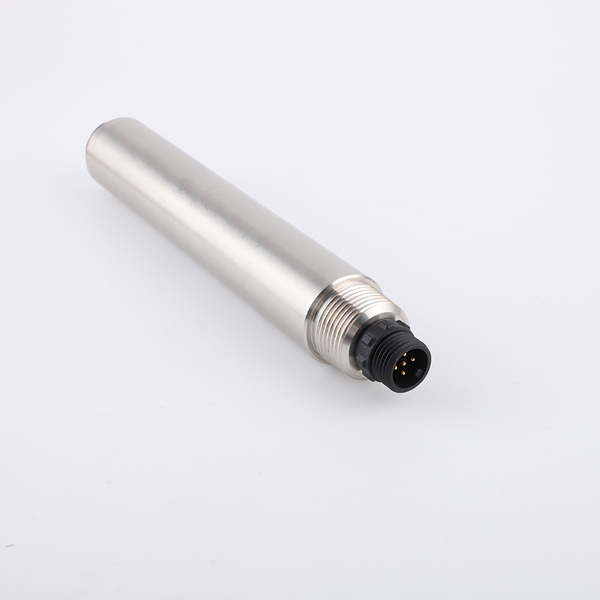

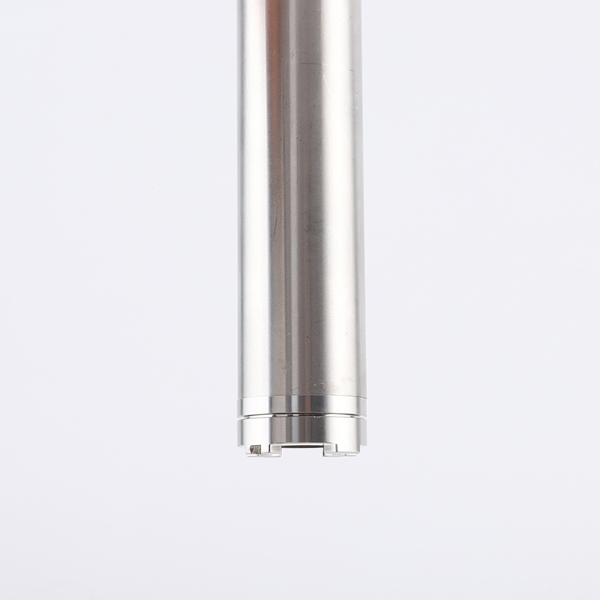

NBL-CHLO-406-S Capteur en ligne de chlorophylle à fluorescence optique

Présentation du produit

Le capteur en ligne de chlorophylle NiuBoL NBL-CHLO-406-S est un capteur optique intégré qui utilise les caractéristiques de fluorescence de la chlorophylle a pour réaliser un monitoring continu et haute précision de la biomasse de phytoplancton dans l'eau. Le capteur intègre une fonction de compensation de température et peut simultanément délivrer les données de concentration en chlorophylle et de température, fournissant une base fiable pour l'évaluation de l'eutrophisation et les changements dynamiques des algues dans les masses d'eau.

Le capteur présente une structure robuste, des performances stables et de faibles exigences de maintenance. Il est particulièrement adapté au déploiement par les intégrateurs de systèmes et les entrepreneurs en ingénierie dans les stations de surveillance environnementale, les fermes aquacoles et les projets de recherche scientifique. NiuBoL s'engage dans la recherche et le développement de capteurs de qualité de l'eau IoT de qualité industrielle. Grâce à une sortie numérique haute stabilité, il aide les utilisateurs à construire des réseaux de surveillance de l'environnement aquatique en temps réel et fiables, pour soutenir la protection écologique et la prise de décision en production.

Avantages principaux du capteur en ligne de chlorophylle NBL-CHLO-406-S

Le NBL-CHLO-406-S met l'accent sur la stabilité à long terme et la facilité d'intégration dans les applications d'ingénierie. Les principaux avantages techniques se reflètent dans les aspects suivants :

• Système de mesure optique haute précision : Adopte une technologie optique de pointe avec une plage de mesure de 0～400 μg/L, une résolution de 0,1 μg/L, une précision de ±3 % (chlorophylle) et ±0,3 ℃ (température). La calibration en deux points garantit une excellente linéarité de mesure, une réponse rapide et un faible dérive, adapté à une utilisation en ligne à long terme.

• Forte adaptabilité environnementale et capacité de protection : Niveau de protection IP68, supporte l'installation immergée jusqu'à 20 mètres de profondeur. Le boîtier en acier inoxydable 316 offre une excellente résistance à la corrosion et convient aux eaux douces, à l'eau de mer et à divers milieux aquatiques industriels. Température de fonctionnement 0～50 ℃, capteur de température intégré pour une compensation automatique, améliorant la fiabilité des données dans des environnements complexes.

• Conception à faible consommation et anti-interférence : Consommation électrique de seulement 0,2 W@12 V. La faible consommation facilite l'alimentation solaire ou le déploiement à distance. Le traitement du signal numérique supprime efficacement les interférences telles que la lumière ambiante pour garantir des signaux stables.

• Intégration facile : Interface RS-485 standard conforme au protocole Modbus/RTU (sortie 4-20 mA en option), pouvant être directement connectée aux systèmes de contrôle d'automatisation existants ou aux plateformes IoT sans conversion complexe. Faibles exigences de distance d'installation (paroi latérale >3 cm, fond >10 cm) pour un déploiement flexible sur site.

• Maintenance facile et stabilité à long terme : La fenêtre de mesure est simple à nettoyer et à entretenir, et ne nécessite pas de calibrations fréquentes. Le capteur a subi des tests de vieillissement et de stabilité de 72 heures. Les composants optiques et électroniques de précision internes sont conçus sans maintenance, réduisant le coût du cycle de vie complet.

Ces avantages permettent au NBL-CHLO-406-S de maintenir la cohérence des données dans les projets de surveillance des algues dans l'eau, réduisant considérablement les investissements en exploitation et maintenance, et répondant aux exigences strictes des projets d'ingénierie en matière de fiabilité et de performance en temps réel.

Spécifications techniques

Note : Le capteur délivre simultanément les paramètres de concentration en chlorophylle et de température. Le câble est une paire torsadée blindée à 4 conducteurs, et le fil jaune est destiné à la sortie courant (laisser en l'air lorsqu'il n'est pas utilisé).

Scénarios d'application du capteur en ligne de chlorophylle NBL-CHLO-406-S

Le capteur en ligne de chlorophylle NBL-CHLO-406-S est largement utilisé dans le monitoring de l'environnement aquatique et la gestion de l'aquaculture. Il peut servir de paramètre indicateur important pour la biomasse algale :

1. Monitoring environnemental des rivières, lacs et milieux marins : Déploiement dans des stations automatiques de qualité de l'eau pour suivre en temps réel les variations de concentration en chlorophylle a, fournir une alerte précoce des risques de floraison algale et évaluer l'état d'eutrophisation des masses d'eau.

2. Contrôle de la qualité de l'eau en aquaculture : Surveillance de la densité algale dans les étangs, cages ou systèmes d'élevage en usine pour optimiser l'alimentation et le renouvellement de l'eau et prévenir l'impact d'une reproduction excessive des algues sur les organismes cultivés.

3. Protection des sources d'eau potable : Monitoring continu aux prises d'eau des lacs et rivières pour détecter précocement une croissance anormale d'algues et garantir la sécurité de l'approvisionnement en eau.

4. Recherche scientifique et études écologiques : Fourniture de données continues à haute résolution dans les projets d'étude des rivières, lacs et océans pour soutenir la recherche sur la dynamique du phytoplancton et la construction de modèles écologiques.

5. Gestion des zones humides et des plans d'eau paysagers : Monitoring de la qualité de l'eau dans les parcs urbains et les zones humides artificielles pour maintenir l'équilibre écologique et contrôler les proliférations d'algues.

6. Réponse d'urgence aux incidents de pollution soudaine : Combiné à d'autres capteurs multi-paramètres de qualité de l'eau pour évaluer rapidement l'impact de la pollution organique ou des apports nutritifs sur la croissance des algues.

Combiné à d'autres capteurs de qualité de l'eau NiuBoL (tels que COD, turbidité, oxygène dissous), il peut former une solution complète de surveillance multi-paramètres de la qualité de l'eau et augmenter la valeur globale du système.

Installation et câblage du capteur en ligne de chlorophylle NBL-CHLO-406-S

Exigences d'installation

• Le capteur doit être immergé verticalement ou dans une direction appropriée. Maintenir l'extrémité avant à plus de 3 cm de la paroi latérale et à plus de 10 cm du fond pour éviter les interférences des parois ou du fond.

• Il est recommandé d'installer dans des zones d'eau en mouvement ou agitée pour garantir que la fenêtre de mesure soit en contact complet avec l'eau à mesurer.

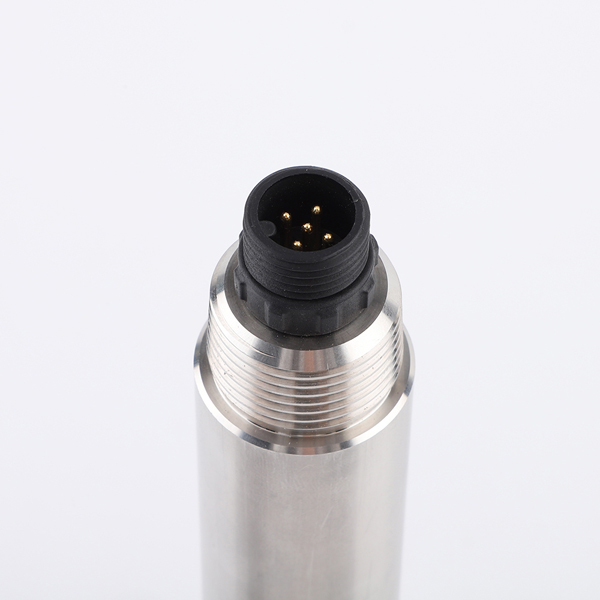

Câblage électrique (paire torsadée blindée à 4 conducteurs)

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie courant (4-20 mA, laisser en l'air lorsqu'il n'est pas utilisé)

Après le câblage, veuillez vérifier attentivement pour éviter les inversions de polarité ou les courts-circuits. Lorsque le câble est immergé dans l'eau (y compris l'eau de mer) pendant longtemps ou exposé à l'air, tous les points de connexion doivent être rendus étanches, et des câbles ayant une certaine résistance à la corrosion doivent être sélectionnés. Confirmez que le câblage est correct avant de mettre sous tension pour garantir le fonctionnement sécurisé de l'équipement.

Guide d'entretien

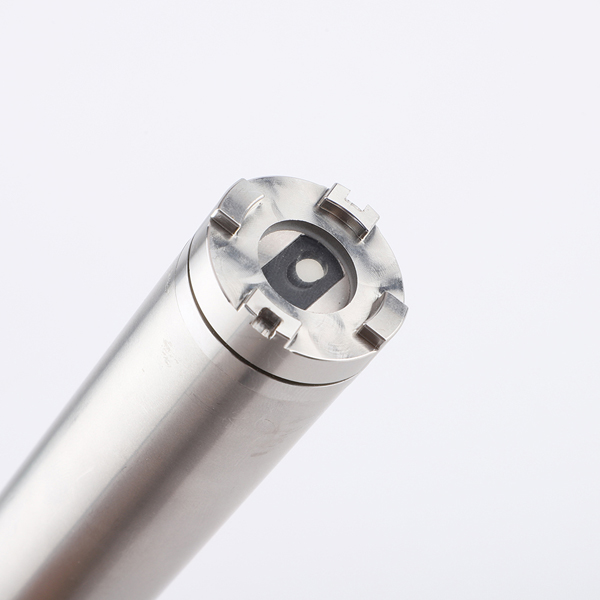

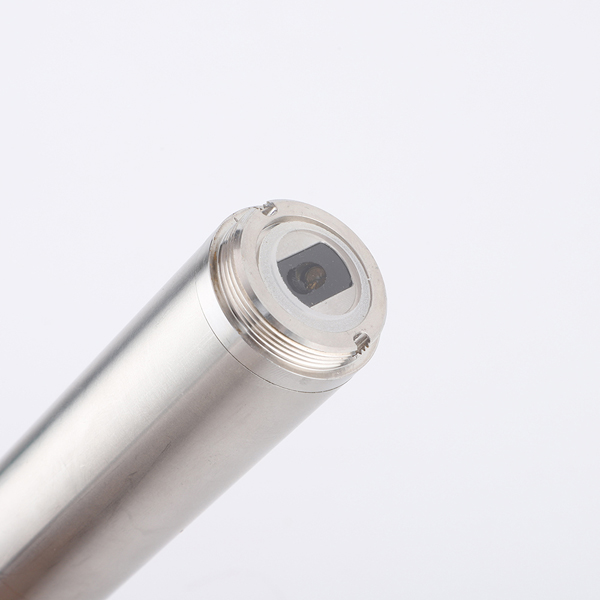

La propreté de la fenêtre de mesure est essentielle pour des lectures précises. La surface extérieure du capteur peut être rincée à l'eau du robinet. Les saletés résiduelles peuvent être essuyées avec un chiffon doux imbibé de détergent ménager doux. Évitez de tirer excessivement sur le câble pendant le fonctionnement normal pour prévenir la rupture des fils internes. Il n'y a pas de pièces maintenables par l'utilisateur à l'intérieur du capteur. Ne pas appliquer de chocs mécaniques violents.

Méthode de calibration :

• Calibration du point zéro : Placer le capteur dans de l'eau distillée (utiliser un bécher marron, distance de l'extrémité avant au fond ≥10 cm), stabiliser pendant 3-5 minutes puis effectuer la calibration du point zéro.

• Calibration de la pente : Placer dans une solution standard, stabiliser puis effectuer la calibration de la pente.

Veuillez vous référer au manuel d'utilisation fourni pour les instructions d'opération spécifiques. La fréquence de calibration doit être déterminée selon les exigences de l'autorité compétente ou les conditions d'utilisation réelles.

FAQ

Q1 : Quel principe de mesure utilise le NBL-CHLO-406-S ?

R : Le capteur est basé sur la méthode de fluorescence optique, utilisant la caractéristique selon laquelle la chlorophylle a émet de la fluorescence après avoir absorbé de l'énergie lumineuse. Il offre une haute précision et une réponse rapide.

Q2 : Supporte-t-il l'utilisation en milieu marin ?

R : Oui. Le boîtier en acier inoxydable 316 est résistant à la corrosion, et la protection IP68 convient à une immersion prolongée en eau de mer. Cependant, il est recommandé de vérifier régulièrement la propreté de la fenêtre dans les environnements à haute salinité.

Q3 : Comment réaliser l'intégration avec des systèmes PLC ?

R : Il peut être directement connecté via le protocole standard RS-485 Modbus/RTU et supporte la plupart des contrôleurs industriels. NiuBoL fournit les documents de protocole et une assistance technique pour faciliter une intégration rapide.

Q4 : Que faire lorsque la valeur mesurée fluctue ?

R : Nettoyez d'abord la surface de la fenêtre de mesure et vérifiez s'il y a des corps étrangers ; confirmez que la connexion du câble est fiable et que la tension d'alimentation est stable. Si le problème persiste, il est recommandé de contacter le support technique pour le dépannage.

Q5 : Le capteur nécessite-t-il une calibration fréquente ?

R : Aucune calibration fréquente n'est requise. La calibration en deux points peut être effectuée selon les exigences de l'autorité compétente ou le dérive réel sur site. Le capteur présente une haute stabilité et de faibles besoins de maintenance quotidienne.

Q6 : La longueur du câble peut-elle être personnalisée ?

R : Oui, la longueur standard est de 5 mètres et d'autres longueurs peuvent être personnalisées selon les besoins du projet. Veuillez préciser les exigences lors de la commande et prêter attention aux spécifications étanches et résistantes à la corrosion.

Q7 : La conception à faible consommation est-elle adaptée aux stations de monitoring à distance ?

R : Oui. La faible consommation de 0,2 W@12 V est très adaptée au déploiement dans des stations de surveillance de la qualité de l'eau non surveillées, alimentées par des cellules solaires ou des batteries.

Q8 : Quelle est la garantie du produit et le service après-vente ?

R : Les produits NiuBoL ont subi des tests stricts de vieillissement et de stabilité de 72 heures avec un taux de conformité élevé en usine. Un service de garantie standard est fourni, et l'équipe technique peut assister au débogage et à l'analyse des pannes.

Synthèse et invitation à la coopération

Le capteur en ligne de chlorophylle NiuBoL NBL-CHLO-406-S prend comme cœur une technologie optique haute précision, une forte capacité de protection et une excellente intégration, fournissant une méthode de détection stable et fiable de la biomasse algale pour les projets de monitoring de l'environnement aquatique et d'aquaculture. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser la collecte de données en temps réel, l'alerte précoce des risques et la gestion écologique, améliorant efficacement le niveau technique et l'efficacité opérationnelle des projets.

Si votre projet concerne le monitoring des lacs et rivières, la transformation intelligente de l'aquaculture, la protection des sources d'eau potable ou la construction de plateformes de recherche environnementale, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous pouvons fournir des suggestions de sélection, des solutions d'intégration système et un support technique sur site selon les conditions de travail spécifiques. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir le manuel complet du produit, des cas typiques et les dernières solutions, et construisons ensemble un système de monitoring de la qualité de l'eau IoT industriel plus intelligent et plus fiable.
