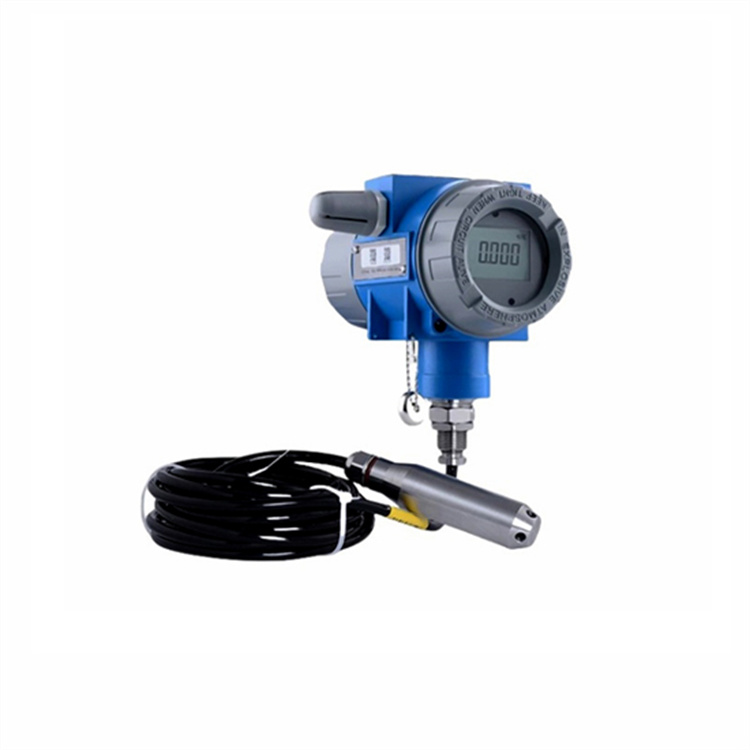

Transmetteur de niveau submersible : outil de qualité industrielle pour la surveillance haute précision du niveau d'eau

Connexion Intelligente à la Gestion des Eaux : Innovation Technologique du Transmetteur de Niveau Submersible NiuBoL

Dans les domaines des affaires hydrauliques intelligentes, de l'irrigation moderne et du contrôle automatique industriel, la mesure précise du niveau de liquide constitue la pierre angulaire pour garantir la sécurité de la production et l'allocation optimale des ressources. Le transmetteur de niveau submersible NiuBoL, avec ses excellentes performances de protection physique et sa technologie avancée de traitement du signal numérique, est devenu un terminal de surveillance de niveau fiable dans l'industrie.

Le transmetteur est basé sur le principe de mesure de pression statique, convertissant la profondeur du niveau de liquide en un signal électrique précis. Son cœur adopte un capteur piézorésistif à silicium diffusé importé, associé à un circuit intégré professionnel ADI à faible consommation, non seulement garantissant une précision de mesure extrêmement élevée, mais aussi une excellente stabilité à long terme.

Structure Principale et Système de Défense du Transmetteur de Niveau Submersible

1. Emballage Étanche Profond et Anticorrosion

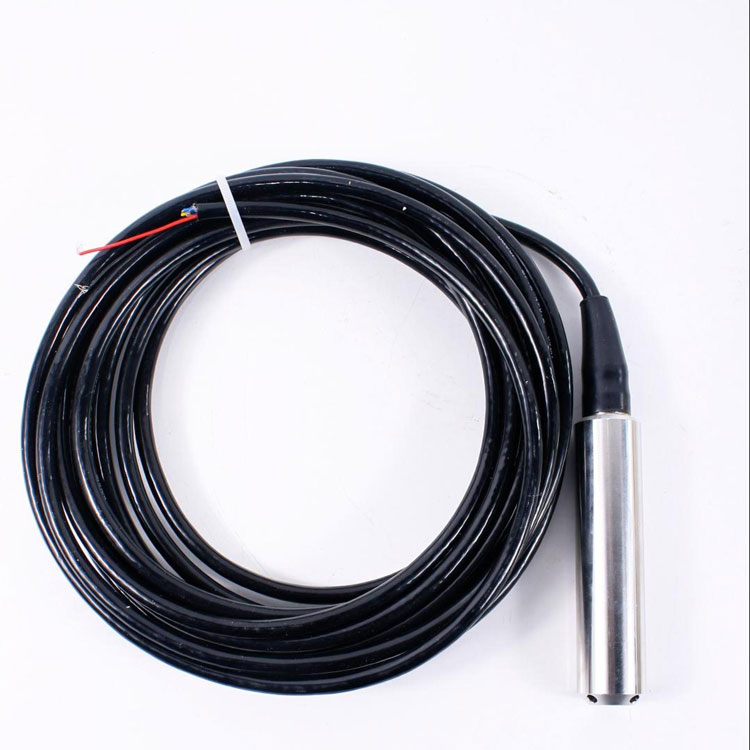

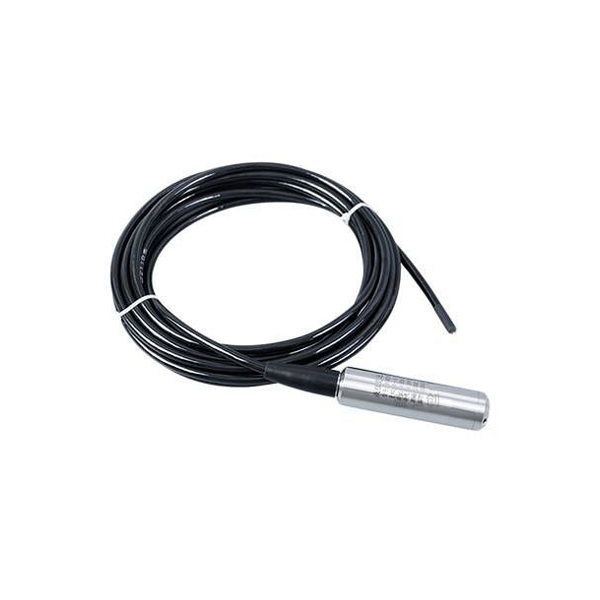

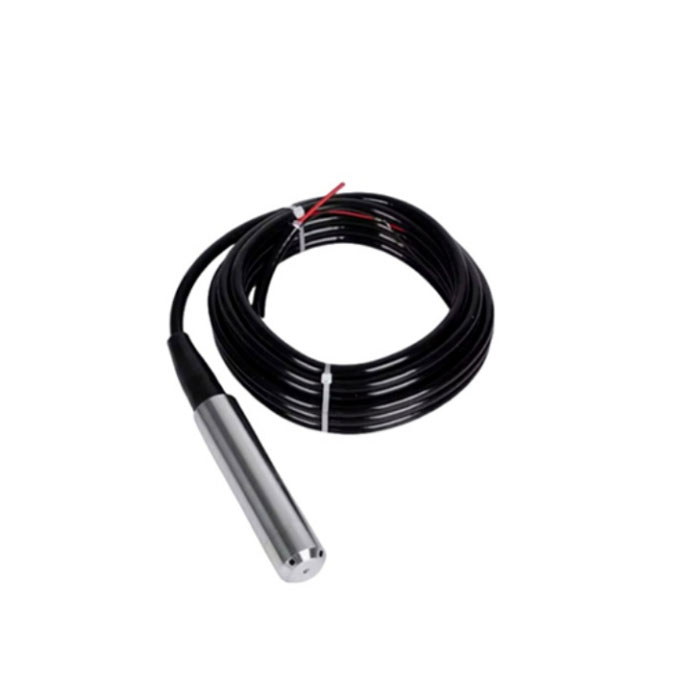

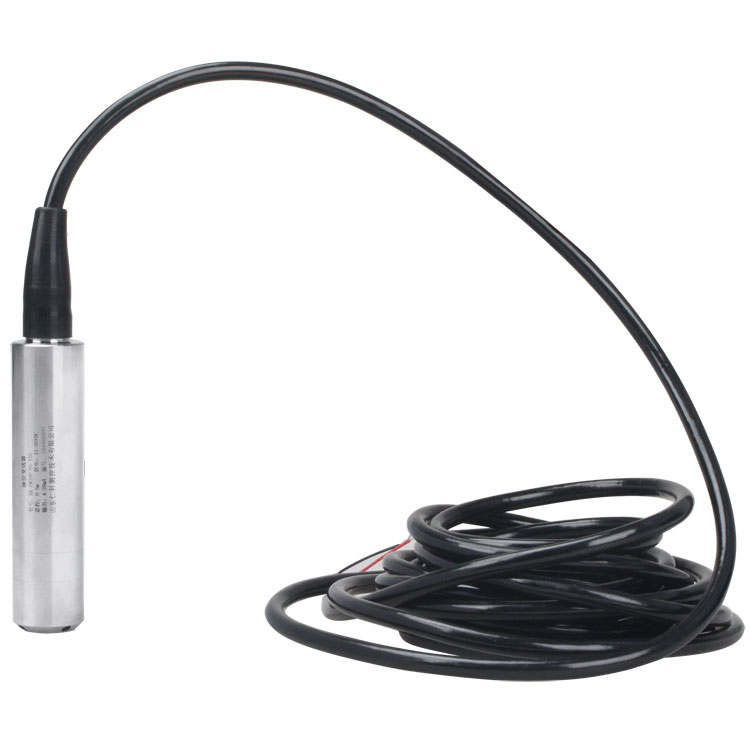

   Le transmetteur de niveau submersible NiuBoL présente une apparence compacte avec un diamètre extérieur de seulement Φ26,8 mm. La coque est fabriquée en acier inoxydable de haute qualité anticorrosion, les connexions d'étanchéité adoptent un design de structure de protection multicouche, atteignant le niveau de protection IP68 le plus élevé, garantissant un fonctionnement stable à long terme dans un environnement d'eau profonde sous haute pression.

2. Design Unique de Guidage de Liquide et de Protection
   Capuchon de protection frontal : Il protège à la fois la membrane du capteur central contre les chocs d'objets durs, et sa distribution de pores est précisément calculée pour guider un contact fluide et régulier du liquide avec la membrane, assurant une transmission de pression sans distorsion.
   Trous de guidage de liquide inclinés : Design innovant incliné, non seulement avec une fonction anti-impact, mais aussi empêchant efficacement l'adhésion et le blocage du capteur par la vase et les impuretés, réduisant la fréquence de maintenance.

3. Système de Compensation Atmosphérique et Anti-Condensation
   Le câble du transmetteur intègre un tube de ventilation dédié, reliant la chambre interne du capteur à l'atmosphère extérieure, compensant automatiquement les erreurs causées par les changements de pression atmosphérique ambiante. En même temps, la structure interne adopte un design professionnel anti-condensation, même dans les puits de mine ou les puits géothermiques avec de fortes différences de température, il peut empêcher l'accumulation d'eau interne entraînant une défaillance du circuit.

Avantages Technologiques Intelligents du Transmetteur de Niveau Submersible

Traitement Numérique du Signal
La série HM intègre un circuit de traitement de micro-signal, adoptant un algorithme d'étalonnage automatique du cœur. Dans des environnements dynamiques tels que les fluctuations de niveau de rivière et l'agitation des réservoirs industriels, l'algorithme peut lisser automatiquement les valeurs, éliminer les fluctuations d'interférence instantanées et fournir les données de niveau les plus authentiques.

Circuit de Protection de Niveau Industriel
Protection bidirectionnelle : Avec protection contre l'inversion de polarité, protection instantanée contre les surintensités et les surtensions, conforme entièrement aux exigences de protection EMI.

Transmission à Distance
Supporte l'interface de communication RS485 (protocole Modbus-RTU standard), distance de transmission du signal jusqu'à 2000 mètres, facilitant grandement la mise en réseau des systèmes de surveillance distribués à grande échelle.

Scénarios d'Application Largement Utilisés du Transmetteur de Niveau Submersible

1. Infrastructures Urbaines et Gestion Intelligente de l'Eau
   Usines de traitement de l'eau et systèmes d'approvisionnement : Surveillance des réservoirs d'eau en hauteur et des niveaux de stockage finaux des réseaux de distribution d'eau urbaine.
   Traitement des eaux usées : Surveillance en temps réel des niveaux de liquide dans les réservoirs d'eaux usées hautement corrosifs et les bassins biochimiques, aidant à l'arrêt et au démarrage automatique des pompes.

2. Ingénierie Hydraulique et Surveillance des Ressources Naturelles
   Mesure hydrogéologique : Largement utilisé pour la surveillance dynamique des niveaux des rivières, lacs, réservoirs et océans, fournissant un soutien de données pour la prévention des inondations et la lutte contre la sécheresse.
   Puits d'eau et puits géothermiques : Le design fin de 26,8 mm permet une pénétration facile dans les puits profonds et les galeries pour la mesure du niveau des eaux souterraines.

3. Production Industrielle et Agricole
   Industrie pétrolière et chimique : Adapté à la surveillance des réservoirs d'huile et des cuves de niveau en acier inoxydable non corrosif.
   Irrigation intelligente : Surveillance en temps réel des niveaux d'eau des réservoirs de stockage d'irrigation dans les systèmes IoT agricoles, réalisant une irrigation automatisée économe en eau.

Tableau des Principaux Paramètres Techniques du Transmetteur de Niveau Submersible

Précautions d'Installation et de Maintenance du Transmetteur de Niveau Submersible

Pour garantir la précision à long terme et la durée de vie du transmetteur de niveau submersible NiuBoL, veuillez suivre strictement les directives suivantes lors de l'installation :

Respect du Câblage : Veuillez connecter strictement selon le schéma de câblage fourni par NiuBoL. Un câblage incorrect peut facilement endommager le circuit amplificateur intégré. Ce produit supporte une large plage de tension, il est recommandé d'utiliser une alimentation régulée.

Fixation de la Sonde : Dans les endroits avec de fortes fluctuations du milieu comme les rivières et les réservoirs, des mesures de fixation doivent être prises (telles que l'installation par tube ou l'ajout d'un contrepoids) pour éviter l'usure du transmetteur due aux vibrations ou à une tension excessive du câble.

Éviter les Impuretés : La position d'installation doit éviter les couches de dépôt de vase. Si installé dans un environnement avec beaucoup de vase, il est recommandé de suspendre le transmetteur à plus de 20 cm au-dessus de la couche de vase.

Protection du Câble : Le câble de ventilation est le « système respiratoire » du transmetteur. Interdire strictement un verrouillage trop serré ou une flexion excessive du câble pour éviter d'écraser le tube de ventilation. La sortie du tube de ventilation doit toujours être installée vers le bas pour empêcher l'entrée d'eau de pluie et de poussière causant un blocage.

Pas de Démontage : Ce transmetteur est une structure intégrée de précision, interdire strictement le démontage non autorisé ou le toucher de la membrane sensible avec des objets pointus. Une fois la membrane endommagée, le capteur sera définitivement invalide.

FAQ :

Q1 : Pourquoi le transmetteur de niveau submersible a-t-il besoin d'un câble de ventilation ?
R : Cela permet la compensation atmosphérique. La membrane au bas du transmetteur ressent la somme de « pression d'eau + pression atmosphérique ». Pour obtenir uniquement la pression statique générée par le niveau de liquide, le tube de ventilation doit introduire la pression atmosphérique ambiante à l'arrière du cœur pour annulation, assurant ainsi une précision de mesure absolue.

Q2 : Le transmetteur de niveau submersible NiuBoL peut-il mesurer des liquides fortement acides ou alcalins ?
R : Le modèle standard adopte de l'acier inoxydable 304/316L, adapté à l'eau, l'huile et autres milieux non corrosifs pour l'acier inoxydable. Si votre milieu de mesure est fortement corrosif, veuillez contacter NiuBoL pour une personnalisation avec matériau anticorrosion spécial ou revêtement Téflon.

Q3 : La distance de transmission du signal atteint 2000 mètres, y aura-t-il un retard ou une atténuation des données ?
R : Le transmetteur adopte la communication numérique RS485, par rapport au signal analogique en courant (4-20mA), sa capacité anti-interférence est extrêmement forte sans perte de précision de transmission. Dans les 2000 mètres, tant qu'une paire torsadée blindée qualifiée est utilisée, les données peuvent maintenir une mise à jour haute fréquence et une stabilité.

Q4 : Le câble d'origine peut-il être raccourci ou prolongé lors de l'installation ?
R : Il est recommandé de confirmer la longueur requise lors de la commande, de préférence configurée par l'usine d'origine. En cas de prolongation autonome, il faut assurer que la jonction est absolument étanche et que la connexion du tube de ventilation est dégagée. Une mauvaise manipulation de la jonction causera une infiltration d'eau interne ou une erreur de mesure importante.

Q5 : Quelle est la raison habituelle des valeurs affichées fluctuantes ?
R : Vérifiez d'abord si le port de ventilation du câble est obstrué par de l'eau de pluie ou des corps étrangers. Ensuite, vérifiez si la sonde est directement impactée par le flux d'eau, il est recommandé d'installer dans une zone à faible courant ou d'ajouter un tube anti-vagues. L'algorithme d'étalonnage intégré du transmetteur NiuBoL peut gérer la plupart des petites fluctuations.

Conclusion : Partenaire Fiable de Surveillance de Niveau de Liquide

Le transmetteur de niveau submersible NiuBoL, avec son artisanat précis, ses algorithmes intelligents et sa fiabilité de niveau industriel, résout les points douloureux de la surveillance de niveau de liquide dans des environnements complexes. Que ce soit pour l'exploration de puits profonds ou la gestion d'usines intelligentes, nous nous engageons à vous fournir les données les plus précises pour chaque millimètre.

Résumé des Spécifications Techniques et Terminologie :

Protocole de Communication : RS485 (Modbus-RTU)
Capteur Principal : Type piézorésistif à silicium diffusé
Traitement du Signal : Amplificateur opérationnel de niveau ADI + microprocesseur
Niveau de Protection : IP68
Précision de Mesure : Typique 0,2%FS / 0,5%FS
Tension de Fonctionnement : 10-30V DC
Matériau : Acier inoxydable 304/316L (coque), câble de ventilation blindé en polyuréthane (câble)

Recherchez-vous des solutions de surveillance de niveau de liquide pour des conditions de travail spécifiques ? Contactez NiuBoL, nos ingénieurs vous fourniront un support de sélection technique 1-à-1 !
