NBL-L-SMP4601 Transmetteur de niveau de type séparé avec affichage du niveau en temps réel Sortie 4-20 mA

Transmetteur de niveau séparé NBL-L-SMP4601 NiuBoL : Le choix excellent pour une mesure précise de niveau

Dans le domaine de l’automatisation industrielle moderne et de la surveillance IoT, la précision de la mesure de niveau influence directement la sécurité de la production et l’efficacité de l’allocation des ressources. La série NBL-L-SMP4601, transmetteur de niveau séparé polyvalent lancé par NiuBoL, est spécialement conçue pour répondre à la demande de surveillance en temps réel du niveau dans des conditions de travail complexes. En combinant la technologie de détection de pression au silicium diffusé avec une structure robuste séparée, ce produit offre aux utilisateurs un support de données de niveau stable, fiable et intuitif.

Cœur technique : Capteur au silicium diffusé et conversion de signal

Le cœur du NBL-L-SMP4601 réside dans son capteur de pression intégré haute performance au silicium diffusé. Selon le principe hydrostatique, la profondeur du liquide est proportionnelle à la pression hydrostatique générée. Le transmetteur capte les fluctuations de pression au fond du liquide via un capteur de précision et les convertit en un signal de courant standard 4 mA–20 mA deux fils grâce à un circuit de conditionnement intégré.

Cette conversion garantit non seulement une transmission sans perte du signal sur de longues distances, mais grâce à la conception séparée de la tête, elle permet également une disposition conviviale : le capteur est immergé dans le liquide tandis que l’affichage est installé dans une zone facilement observable, résolvant complètement le point douloureux des appareils intégrés traditionnels difficiles à lire dans les puits profonds ou les conteneurs scellés.

Caractéristiques marquantes et avantages techniques du produit

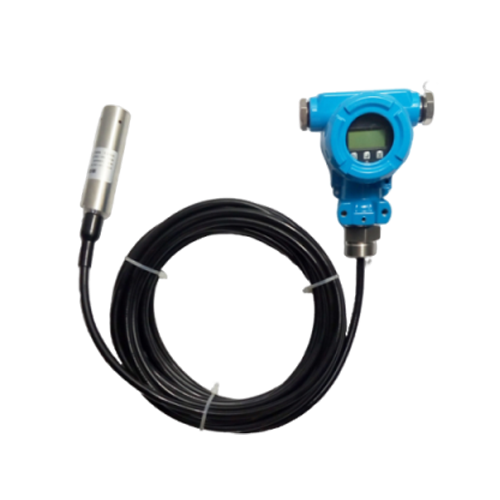

Conception structurelle séparée unique

Contrairement aux transmetteurs de niveau submersibles intégrés traditionnels, le NBL-L-SMP4601 adopte une architecture séparée. La partie capteur s’étend profondément dans le milieu au fond, tandis que le circuit électronique et le module d’affichage sont situés dans un boîtier en aluminium moulé protégé. Cette conception facilite non seulement le câblage sur site, mais prolonge également efficacement la durée de vie du système électronique, avec des avantages particulièrement évidents dans les environnements à haute température ou à milieu fluctuant.

Affichage en temps réel du niveau et mise en service sur site

La tête de l’appareil intègre une fonction d’affichage en temps réel du niveau à haute luminosité, permettant aux opérateurs de connaître directement la hauteur du niveau liquide sans instrument externe. De plus, le produit dispose d’interfaces de réglage zéro et pleine échelle pratiques, réduisant considérablement la difficulté d’étalonnage lors de la maintenance à long terme et garantissant que la mesure reste dans un état de précision optimal.

Certification antidéflagrante pour environnements difficiles

Pour les industries à haut risque telles que le pétrole et la chimie, NiuBoL a renforcé la sécurité dans tous les aspects. Ce produit dispose d’une double certification antidéflagrante :
Marquage antidéflagrant : Ex d ⅡB T6 Gb
Marquage de sécurité intrinsèque : Ex ia ⅡC T6 Ga
La conception antidéflagrante de haut niveau garantit la sécurité absolue de l’équipement dans des environnements gazeux inflammables et explosifs, conforme aux normes industrielles strictes.

Excellente anti-interférence et stabilité

Le système de circuit a été optimisé avec une excellente compatibilité électromagnétique (CEM). Que ce soit dans de grandes salles de pompage ou des ateliers d’usine avec de fortes interférences électriques, la sortie de signal 4-20 mA maintient une stabilité linéaire, avec une dérive de stabilité à long terme contrôlée dans ±0,3 % FS/an, réduisant significativement les coûts de maintenance ultérieurs pour les utilisateurs.

Tableau détaillé des paramètres techniques principaux du transmetteur de niveau séparé NBL-L-SMP4601

Pour faciliter la sélection en ingénierie, voici les paramètres de spécification détaillés du NBL-L-SMP4601 :

Domaines d’application étendus et solutions industrielles du transmetteur de niveau séparé NBL-L-SMP4601

Grâce à sa très haute compatibilité avec les milieux (applicable aux liquides non corrosifs pour l’acier inoxydable 316L), le NBL-L-SMP4601 NiuBoL a été appliqué avec succès dans de nombreux secteurs clés :

• Alimentation en eau urbaine et traitement des eaux usées : utilisé dans les réseaux d’eau potable urbains, les réservoirs souterrains et les stations d’épuration pour surveiller en temps réel les variations de niveau et coopérer avec les systèmes PLC pour démarrage/arrêt automatique des pompes.

• Production pétrolière et chimique : surveillance des niveaux dans les réservoirs de stockage de pétrole et les réacteurs. Grâce à ses caractéristiques antidéflagrantes, il joue un rôle important dans les raffineries et les lignes de production chimique fine.

• Exploration hydrologique et génie hydraulique : utilisé pour la surveillance du niveau dans les rivières, lacs, réservoirs et barrages. Sa température de compensation stable (-10 ℃ à 80 ℃) garantit la cohérence des mesures dans différents climats saisonniers.

• Soutien aux équipements industriels : associé à de grands systèmes hydrauliques, tours de refroidissement et réservoirs d’huile de lubrification pour fournir un retour précis des données de niveau et prévenir les risques de fonctionnement à sec des équipements.

FAQ :

Q1 : Quelle est la signification principale de la structure séparée ?
R : La conception séparée permet de séparer le capteur du circuit d’affichage/contrôle. Cela évite que la carte électronique ne soit directement en contact avec des environnements liquides complexes ou à haute température. En même temps, la tête d’affichage peut être installée à une hauteur ergonomique, permettant aux opérateurs de lire les niveaux en temps réel sans s’approcher de sources dangereuses.

Q2 : Comment choisir la gamme appropriée ?
R : Il est recommandé de sélectionner la gamme en fonction de la hauteur maximale réelle du niveau liquide, avec la plage de travail optimale entre 30 % et 80 % de l’échelle complète. Par exemple, pour un bassin de 8 mètres de profondeur, une spécification de gamme 0-10 m H₂O est conseillée.

Q3 : Quelles sont les exigences pour le milieu mesuré ?
R : L’extrémité de mesure du NBL-L-SMP4601 utilise de l’acier inoxydable 316L et des joints en fluorocaoutchouc. Tant que le milieu n’est pas fortement corrosif pour ces deux matériaux (eau propre, pétrole brut ordinaire, certains liquides acides et basiques faibles), il peut être utilisé de manière stable à long terme.

Q4 : La longueur du câble peut-elle être personnalisée lors de l’installation ?
R : Oui, NiuBoL propose des services de câble personnalisés. Grâce à l’adoption du signal 4-20 mA, ce signal possède une excellente capacité de transmission longue ligne, et même si le câble est prolongé sur des centaines de mètres, cela n’affectera pas la précision de mesure.

Recommandations d’installation et de maintenance

Pour garantir un fonctionnement efficace à long terme du NBL-L-SMP4601, veuillez suivre les recommandations suivantes lors de l’installation :

• Position du capteur : Le capteur doit être installé dans un endroit où l’écoulement du liquide est relativement stable, en évitant les zones proches des entrées d’eau ou des agitateurs. Si l’installation dans une zone très turbulente est nécessaire, il est recommandé d’ajouter un manchon de protection.

• Protection foudre : Lorsqu’il est utilisé en extérieur, il est recommandé d’installer des dispositifs de protection foudre à l’entrée du signal pour faire face aux surtensions transitoires causées par les orages.

• Protection du câble : Bien que le câble polyéthylène dédié soit robuste, il doit être protégé par une gaine lorsqu’il traverse des murs ou des bords métalliques tranchants pour éviter d’endommager la gaine et causer une entrée d’eau dans le tube de ventilation interne.

• Nettoyage régulier : Si le milieu contient beaucoup d’impuretés ou de substances cristallines, vérifiez régulièrement la membrane sensible à la pression à l’extrémité du capteur, rincez à l’eau claire et n’utilisez pas d’objets durs pour gratter.

Résumé

Le transmetteur de niveau séparé NBL-L-SMP4601 NiuBoL combine la sensibilité des capteurs au silicium diffusé avec la robustesse des boîtiers antidéflagrants industriels. Il fournit non seulement des signaux analogiques 4-20 mA précis pour la programmation des systèmes de contrôle, mais offre également une interface d’observation intuitive grâce à l’affichage en temps réel sur site. Que ce soit pour répondre aux exigences strictes antidéflagrantes de la pétrochimie ou aux besoins de base de surveillance des ressources en eau urbaines, le NBL-L-SMP4601 est une solution mature au rapport qualité-prix excellent et à la technologie de pointe.
