Débitmètre Doppler pour canaux ouverts, rivières et mesure dans des conduites non pleines

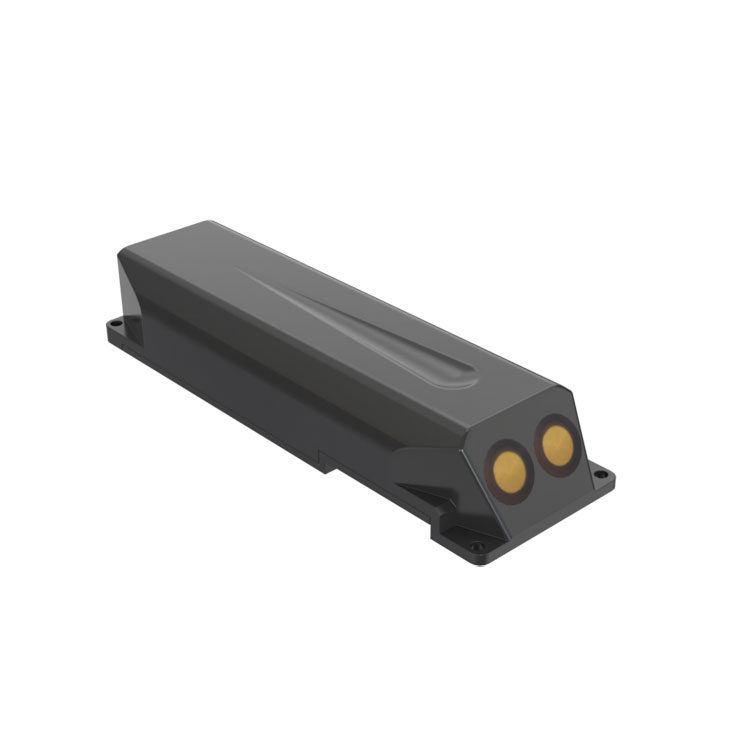

La Perception Précise des Pulsations de Fluide : Aperçu du Débitmètre Doppler NiuBoL

Dans la gestion intelligente des ressources hydrauliques et le drainage municipal, les équipements de surveillance en contact avec le fluide occupent une position irremplaçable car ils peuvent pénétrer profondément dans le corps d'eau pour obtenir des données en temps réel. Le débitmètre Doppler NiuBoL est un dispositif de surveillance haute précision développé sur la base du principe Doppler ultrasonore, capable non seulement d'obtenir la vitesse en temps réel, mais également intégrant un capteur de niveau d'eau haute précision et un élément de compensation de température.

Contrairement aux débitmètres mécaniques à rotor traditionnels, le débitmètre Doppler NiuBoL adopte un design entièrement électronique, sans aucune pièce mécanique rotative. Cela signifie qu'il ne perdra pas en précision en raison de l'enroulement de sédiments ou de l'usure des roulements lors d'une utilisation à long terme, améliorant considérablement la fiabilité dans des environnements d'eau complexes tels que les eaux usées et l'irrigation agricole.

Principe de Fonctionnement Central du Débitmètre Doppler : Effet Doppler Ultrasonore

Le cœur du fonctionnement du débitmètre Doppler NiuBoL repose sur les lois physiques acoustiques.

• Mesure de Vitesse : Le capteur émet des ultrasons à fréquence spécifique vers le corps d'eau. Lorsque les ultrasons rencontrent de petites particules ou bulles se déplaçant avec le flux dans le corps d'eau, ils produisent une réflexion. La fréquence des ultrasons réfléchis subit un décalage dû à l'effet Doppler (changement de fréquence). Après traitement de cette différence de fréquence par le circuit interne de NiuBoL, la vitesse ponctuelle ou la vitesse moyenne de surface du corps d'eau peut être calculée avec précision.

• Niveau d'Eau Intégré : Le bas de l'appareil intègre un manomètre de niveau d'eau haute précision à pression, qui convertit la hauteur de niveau d'eau en temps réel en mesurant la pression hydrostatique du corps d'eau.

• Synthèse du Débit : En combinant le niveau d'eau en temps réel, la vitesse et la structure de section transversale prédéfinie (telle que canal trapézoïdal, conduite circulaire), le système calcule automatiquement le débit instantané et le débit cumulé.

Performances Techniques et Tableau des Paramètres de Spécification du Débitmètre Doppler

Avantages Principaux du Débitmètre Doppler : Garantie d'un Fonctionnement Stable Toute l'Année

1. Haute Intégration Trois-en-Un
   Un seul appareil résout simultanément la surveillance de trois dimensions : vitesse, niveau d'eau et température, sans nécessiter de configuration supplémentaire d'un manomètre de niveau, simplifiant la disposition d'installation sur site et réduisant le coût global de construction du système.

2. Anti-Interférences et Haute Protection
   La coque adopte du plastique d'ingénierie ABS, non seulement doté d'une excellente performance anticorrosion, mais aussi d'une étanchéité et d'une imperméabilisation efficaces. Associé à un câble de ventilation de haute qualité, il supporte une immersion prolongée dans l'eau sans infiltration d'eau dans le câble ni vieillissement.

3. Conception Électronique Basse Consommation
   L'architecture entièrement électronique non seulement améliore la stabilité de mesure, mais apporte également d'excellentes performances en basse consommation. Combinée à une alimentation large tension 10-30V, elle est très adaptée aux stations de surveillance hydrologique de terrain alimentées par énergie solaire.

Scénarios d'Application Largement Utilisés du Débitmètre Doppler

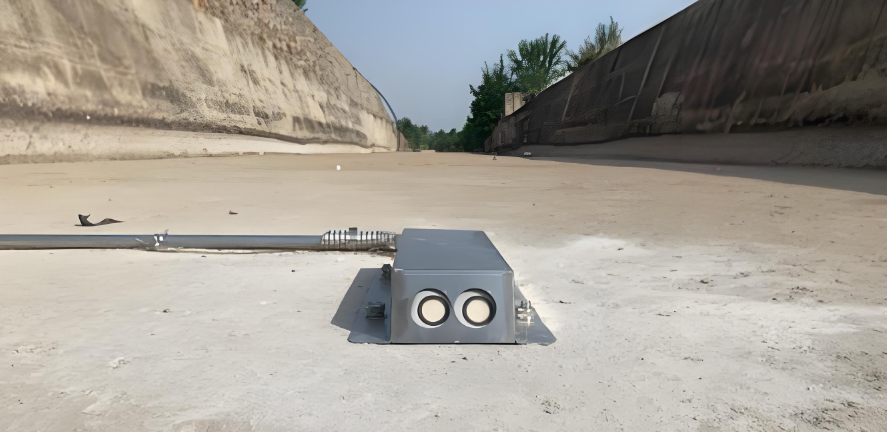

1. Mesurage de Canaux Ouverts et d'Irrigation Agricole
   Dans les projets d'irrigation agricole économe en eau, utilisé pour surveiller le débit en temps réel des canaux principaux et secondaires, fournissant une base de données pour une distribution précise de l'eau.

2. Hydrologie Fluviale et Surveillance du Débit Écologique de Base
   Surveillance des changements de vitesse dans les rivières de petite et moyenne taille, en particulier la surveillance en temps réel du débit écologique de base requis par le système des chefs de rivière, garantissant que les rivières ne s'assèchent pas.

3. Mesurage en Conduite Partiellement Remplie dans le Drainage Urbain
   Dans les réseaux d'eaux pluviales et d'égouts urbains, le liquide dans les conduites est souvent en état non plein. Le débitmètre Doppler NiuBoL, avec sa capacité sensible à capturer les faibles vitesses (0,03 m/s), devient le premier choix pour la surveillance du drainage.

4. Ville Éponge et Surveillance des Inondations Urbaines
   Surveillance des entrées et sorties des puits pluviaux et des réservoirs de stockage, aidant à l'évaluation quantitative des effets de construction de la ville éponge.

Spécifications Professionnelles d'Installation et de Nettoyage du Débitmètre Doppler

Pour garantir la précision de mesure du débitmètre Doppler NiuBoL, il est nécessaire de suivre des directives d'installation scientifiques :

Sélection de Position

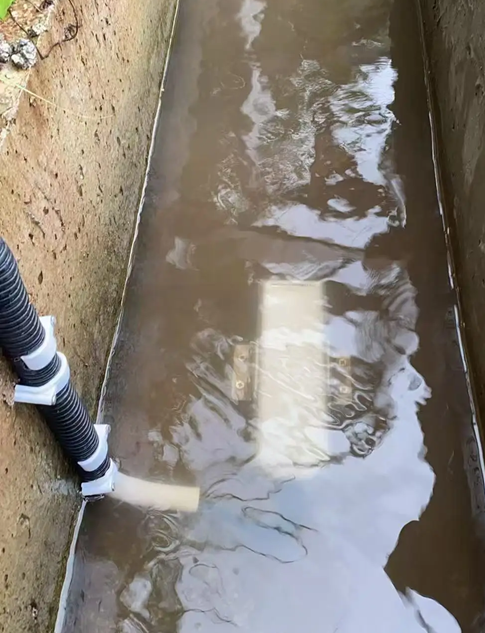

• Exigence de Profondeur : L'installation normale doit garantir que le capteur soit au moins 20 cm en dessous du niveau d'eau le plus bas, absolument pas plus bas que 5 cm. S'il est exposé à l'air, le manomètre de niveau d'eau ne fonctionnera pas correctement et les données de vitesse seront invalides.

• Principe d'Évitement des Obstacles : La position d'installation doit éviter les zones de dépôt de vase, les zones denses de plantes aquatiques et les zones d'eau morte sur les berges. Il est recommandé de choisir une direction de flux stable orientée vers l'amont.

Détails d'Installation

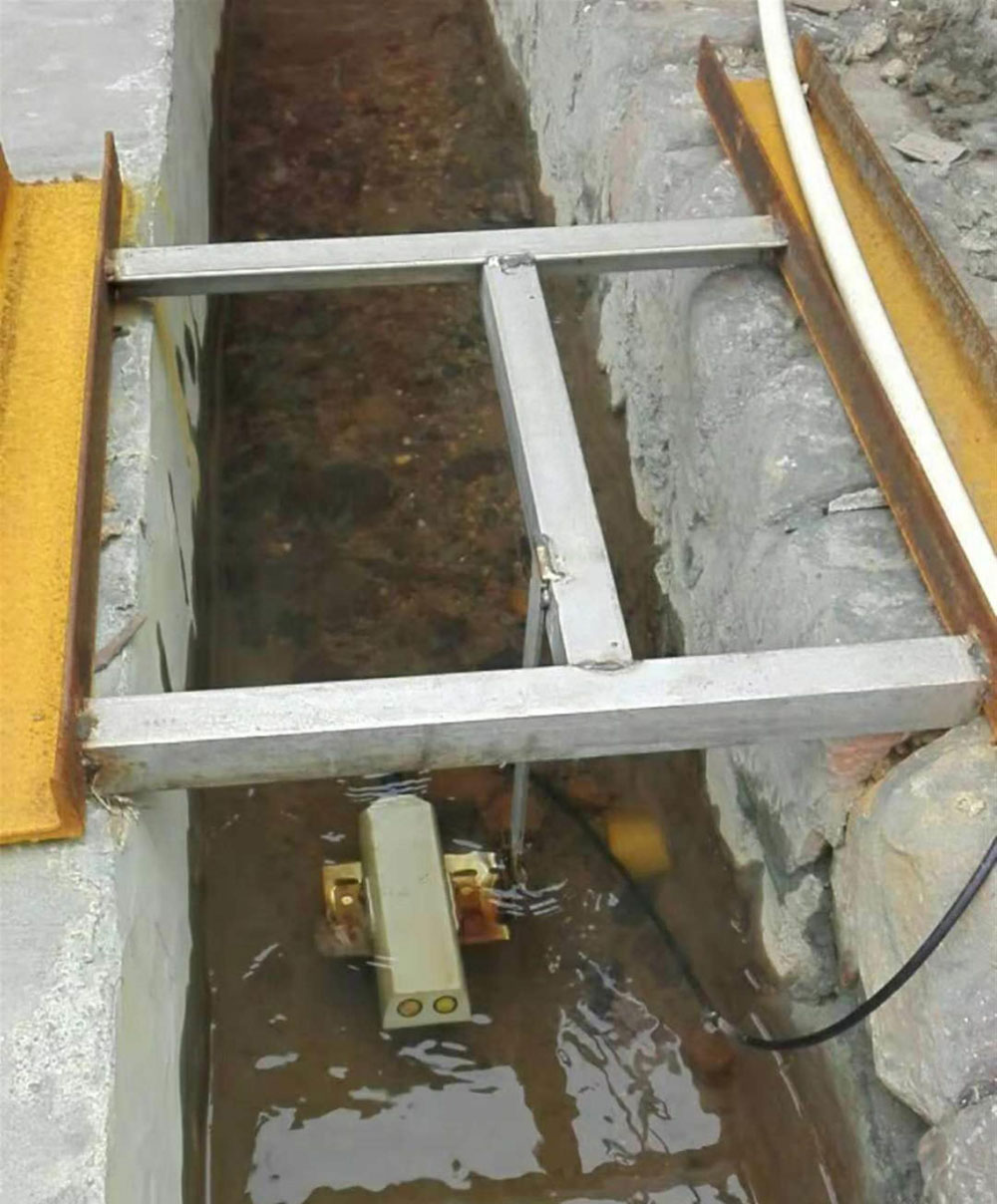

• Fixation Horizontale : Utiliser les trous ronds M5 réservés pour fixer horizontalement l'appareil sur la plaque de fond du canal ou sur un support.

• Protection du Câble : Le tube de ventilation à l'intérieur du câble doit être exposé à l'atmosphère (éviter le blocage), et le câble ne doit pas présenter de courbures vives, sinon cela affectera directement la précision de mesure du niveau d'eau.

• Protection par Filtre : Si le corps d'eau contient de grandes quantités de branches, de pierres ou de sédiments à haute concentration, installer une grille d'isolation devant l'appareil pour un filtrage grossier afin d'empêcher les corps étrangers d'impacter ou de bloquer la sonde.

FAQ :

Q1 : Le débitmètre Doppler a-t-il des exigences concernant la qualité de l'eau ?
R : Il existe certaines exigences. Le principe Doppler repose sur de petites particules ou bulles dans l'eau pour la réflexion. S'il s'agit d'eau pure totalement transparente (presque sans impuretés), les ondes réfléchies seront très faibles. Cependant, l'eau de rivière, l'eau de pluie, l'eau d'irrigation et les eaux usées en milieu naturel contiennent toutes suffisamment de particules réfléchissantes, très adaptées à l'utilisation.

Q2 : Comment gérer de grandes quantités de sédiments et de dépôts dans l'eau ?
R : Lors de l'installation, éviter les zones à dépôt important. Si inévitable, il est recommandé d'ajouter une base de montage pour surélever le capteur et nettoyer régulièrement. NiuBoL adopte une coque lisse en ABS, qui peut réduire dans une certaine mesure la croissance d'attachements.

Q3 : Le protocole de communication peut-il être connecté à mon PLC ou collecteur existant ?
R : Absolument. Le dispositif NiuBoL supporte le protocole standard industriel ModBus-RTU, échangeant des données via l'interface RS485, permettant une intégration transparente avec la plupart des PLC, RTU et hôtes nationaux et étrangers.

Q4 : Quelle est la différence entre mesure unidirectionnelle et bidirectionnelle ?
R : La mesure unidirectionnelle (0,03-5 m/s) convient aux canaux à sens de flux unique ; la mesure bidirectionnelle (0,03-10 m/s) convient aux conditions influencées par les marées, le reflux des stations de pompage ou d'autres flux inverses possibles, et peut identifier et enregistrer automatiquement les vitesses positives et négatives.

Q5 : L'intervalle de mesure par défaut de 3 s peut-il être modifié ?
R : Oui. L'intervalle de mesure peut être configuré selon les besoins de votre scénario d'application. Pour les canaux à changements lents de niveau d'eau, l'intervalle peut être prolongé pour économiser l'énergie ; pour les points de décharge industriels avec changements brusques d'état de flux, une mesure haute fréquence peut être maintenue.

Conclusion :

Le débitmètre Doppler NiuBoL intègre une technologie ultrasonore avancée avec un design industriel rigoureux, dédié à fournir des enregistrements numériques précis pour chaque goutte de ressource en écoulement. Que ce soit dans les rivières de montagne profondes ou les canaux sombres urbains, nous vous offrons une excellente expérience de mesure de débit stable, précise et sans maintenance mécanique.

Résumé des Spécifications Techniques et Terminologie :

Protocole de Communication : ModBus-RTU (RS485)
Dimensions de Surveillance : Vitesse (m/s), Niveau d'Eau (m), Température (℃), Débit (m³/s)
Matériau Principal : Plastique d'ingénierie ABS, Câble de ventilation de haute qualité
Principe des Ondes : Effet Doppler Ultrasonore
Niveau de Protection : IP68

Si vous avez des intentions d'achat pour le débitmètre Doppler NiuBoL ou besoin de conseils détaillés d'installation et de construction, n'hésitez pas à contacter notre équipe de support technique.
