Série NBL-L-SMP4631 Capteur transmetteur de niveau intelligent à séparation RS485/HART/antidéflagrant

Transmetteur de niveau intelligent séparé NBL-L-SMP4631 NiuBoL : Expert en surveillance industrielle du niveau d’eau RS485/HART

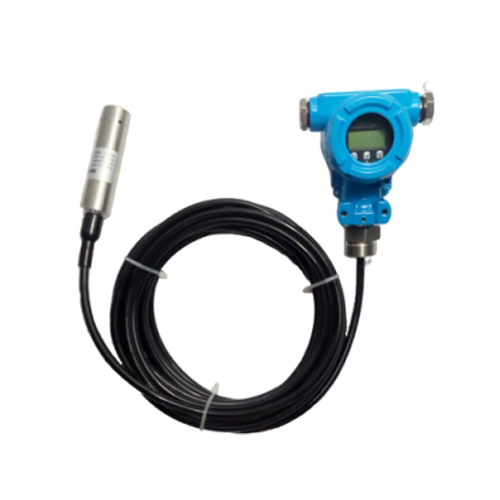

Présentation du transmetteur de niveau intelligent séparé NBL-L-SMP4631

Le transmetteur de niveau intelligent séparé de la série NBL-L-SMP4631 non seulement hérite des caractéristiques de haute précision de la mesure hydrostatique, mais réalise également une innovation structurelle majeure. Grâce à la conception « séparée », le composant de détection de précision (capteur) est séparé du composant de traitement et d’affichage (boîtier électronique). La partie capteur est profondément immergée dans le liquide pour capter les moindres variations de pression, tandis que le boîtier antidéflagrant en aluminium moulé est installé dans un endroit sûr et pratique pour l’observation et le câblage par le personnel, équipé d’un écran numérique LCD ou LED haute performance, rendant les données de niveau parfaitement lisibles d’un coup d’œil.

Grâce à une technologie avancée de compensation et de correction numérique intelligente, la série NBL-L-SMP4631 peut convertir avec précision le signal de pression capté en signaux RS485 Modbus ou HART, offrant une base numérique solide pour l’intégration IoT et la commande automatisée de l’Industrie 4.0.

Excellentes caractéristiques techniques et avantages du transmetteur de niveau intelligent séparé NBL-L-SMP4631

1. Technologie de compensation numérique intelligente
Contrairement aux circuits analogiques traditionnels, le NBL-L-SMP4631 utilise une puce de traitement numérique pour effectuer une compensation en temps réel de la non-linéarité et de la dérive thermique du capteur. Cela garantit que les résultats de mesure conservent une excellente linéarité et authenticité sur une plage de température extrêmement large.

2. Structure antidéflagrante séparée en aluminium moulé
Double protection : la sonde capteur offre une protection IP68 de type submersible, tandis que la boîte de commande d’affichage au sol adopte un boîtier antidéflagrant en aluminium moulé (IP65), résistant efficacement aux UV, à la pluie et aux gaz corrosifs en extérieur.
Classe antidéflagrante : conforme à la norme Ex d ⅡB T6 Gb, idéale pour les zones inflammables et explosives telles que l’industrie pétrolière et chimique.

3. Intégration riche de protocoles de communication
RS485 Modbus : supporte la mise en réseau longue distance et multi-nœuds, connexion directe à PLC, logiciels de configuration et plateformes cloud IoT.
Protocole HART : permet de superposer des signaux numériques sur le signal analogique 4-20 mA, compatible avec les principaux systèmes de gestion de bus HART mondiaux.

4. Élément de mesure hautement adaptable
Le cœur sensible adopte une membrane ondulée en acier inoxydable 316L combinée à des joints en fluorocaoutchouc, offrant une excellente compatibilité et une grande résistance à la fatigue à long terme pour la plupart des fluides industriels et des eaux de rivière.

Tableau détaillé des paramètres techniques principaux du transmetteur de niveau intelligent séparé

Scénarios d’application du transmetteur de niveau intelligent séparé

Exploration hydrologique et surveillance de rivières

Dans les chenaux fluviaux en plein air ou les stations hydrologiques éloignées, la conception séparée du NBL-L-SMP4631 permet de placer le capteur sur le lit de la rivière tout en installant l’instrument d’affichage dans une boîte de protection sur la berge, facilitant la lecture directe des données par le personnel de maintenance. Parallèlement, l’interface RS485 peut se connecter facilement à des terminaux de transmission sans fil GPRS.

Réservoirs de liquides industriels et systèmes d’eaux usées

Pour les réservoirs d’acides-bases (dans les limites de compatibilité) ou les systèmes de drainage dans les usines industrielles, où l’environnement est souvent rempli de vapeur ou de gaz volatils, la combinaison du boîtier antidéflagrant en aluminium moulé et de la membrane 316L haute précision garantit la précision de mesure tout en prolongeant considérablement la durée de vie du système dans des conditions difficiles.

Surveillance marine et niveau des eaux souterraines

Pour les environnements marins présentant une certaine corrosivité et salinité, le procédé d’étanchéité optimisé de NiuBoL et les joints en fluorocaoutchouc empêchent efficacement les fuites de milieu, permettant une surveillance à long terme des moindres variations du niveau des eaux souterraines et fournissant un appui de données pour la gestion des ressources en eau.

Guide de câblage et d’installation du transmetteur de niveau intelligent séparé

1. Méthode d’installation

• Partie sonde : Doit être immergée verticalement au fond du liquide. En cas de fort courant, utiliser un tube en acier ou un lest pour fixation.

• Partie boîtier d’affichage : Recommandé de suspendre verticalement ou de fixer sur un mur ou poteau via support, en veillant à ce que le port de câblage soit orienté vers le bas pour éviter l’infiltration d’eau de pluie.

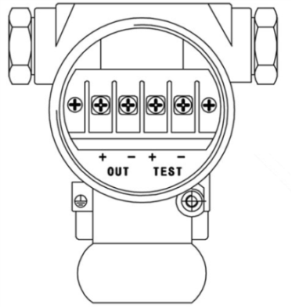

2. Connexion électrique

Selon les différents modèles, les définitions de câblage sont les suivantes :

• Sortie RS485 : Correspond aux pôles positif/négatif d’alimentation et aux lignes de communication A, B.

• 4-20 mA (système deux fils) : Câblage simple, ne nécessite que l’alimentation positive et la ligne de retour de signal.

• Type HART : Assurer une résistance de boucle supérieure à 250 ohms pour garantir une communication réussie.

FAQ :

Q1 : Quels sont les avantages principaux de la structure séparée par rapport à la version intégrée ?
R : Le plus grand avantage réside dans la commodité d’observation et de maintenance locale. Les capteurs intégrés ne permettent pas d’afficher directement les lectures dans les puits profonds ou réservoirs fermés, alors que la tête d’affichage séparée du NBL-L-SMP4631 peut être installée à hauteur d’œil, et le circuit électronique est éloigné des zones de haute température ou d’humidité du liquide, ce qui prolonge considérablement sa durée de vie.

Q2 : Comment garantir que le transmetteur de niveau ne soit pas endommagé par les orages ?
R : NiuBoL intègre une protection anti-foudre secondaire dans la conception du circuit. Parallèlement, nous recommandons aux utilisateurs de protéger le câble d’air-guide avec une gaine et d’assurer une mise à la terre fiable de la borne de terre jaune sur le boîtier.

Q3 : Peut-on couper ou prolonger soi-même le câble d’air-guide ?
R : Il est strictement interdit de couper soi-même le câble d’air-guide. Ce câble dédié contient un tube de ventilation interne utilisé pour compenser les écarts de pression atmosphérique. Si une plus grande longueur est nécessaire, indiquez la longueur souhaitée à NiuBoL lors de la commande. Si une rallonge est indispensable sur site, des boîtes de jonction étanches respirantes professionnelles doivent être utilisées.

Q4 : Quels registres du protocole Modbus ce capteur supporte-t-il ?
R : Le produit supporte les instructions standard Modbus-RTU en lecture seule et en lecture/écriture, permettant de lire les valeurs de pression et de niveau en temps réel ainsi que de modifier l’adresse esclave, le débit en bauds et d’autres paramètres. Un manuel de protocole de communication détaillé est fourni avec le produit.

Résumé :

La série NBL-L-SMP4631 de transmetteurs de niveau intelligents séparés NiuBoL est bien plus qu’un simple outil de mesure ; c’est un pont pour la perception précise et la transmission de données à l’ère de l’IoT industriel. Des puces silicium diffusé haute précision aux boîtiers antidéflagrants robustes en aluminium moulé, des signaux analogiques de base aux protocoles numériques avancés RS485/HART, chaque détail reflète la quête ultime de qualité de NiuBoL.

Avez-vous besoin d’une évaluation de compatibilité pour un milieu spécifique (carburants, eaux usées industrielles, etc.) ? Ou d’un tableau de registres Modbus précis pour l’intégration système ? N’hésitez pas à nous contacter, nous vous fournirons un soutien technique approfondi.
