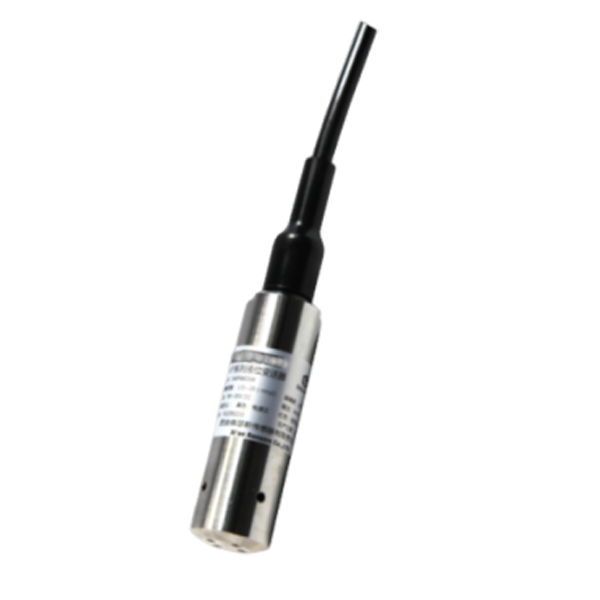

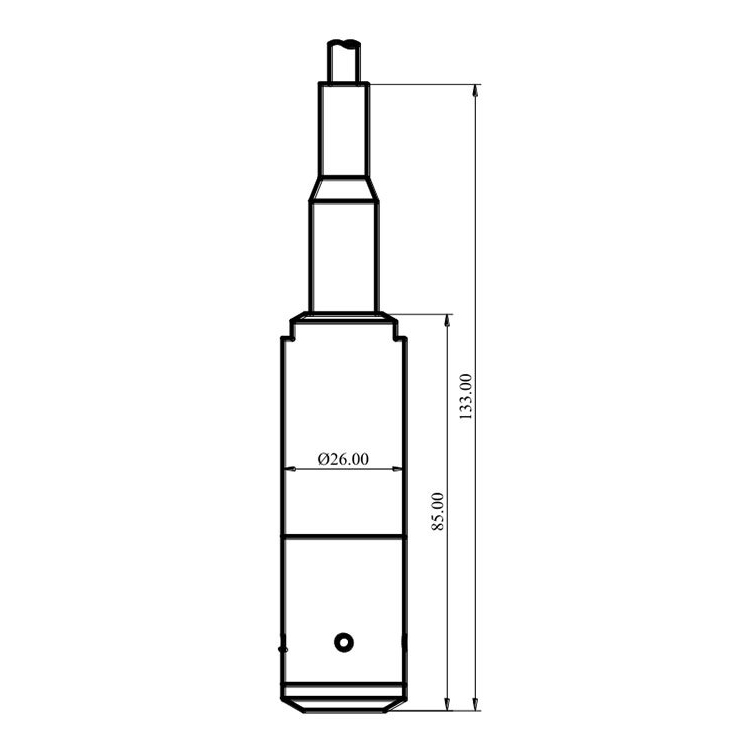

NBL-L-SMP4603 Capteur transmetteur de niveau submersible 4-20 mA

Transmetteur de niveau submersible NBL-L-SMP4603 NiuBoL : Solution de surveillance de niveau d’eau industrielle de haute précision

Dans la surveillance industrielle et hydrologique moderne, le contrôle précis de la profondeur de liquide constitue le cœur de la sécurité et de l’efficacité des systèmes. La série NBL-L-SMP4603, transmetteur de niveau submersible polyvalent lancé par NiuBoL, est un dispositif de surveillance très fiable basé sur le principe de mesure hydrostatique.

Le capteur utilise un capteur de pression au silicium diffusé haute performance comme élément de mesure. Il détecte la pression hydrostatique générée par la profondeur du liquide (proportionnelle à la profondeur) et la convertit en signaux standard de courant (4-20 mA) ou de tension (0-5 V / 0-10 V) grâce à un circuit de conditionnement de signal haute précision. Cette conception garantit non seulement une mesure en temps réel, mais améliore considérablement la capacité de transmission à longue distance du signal.

De la sélection des composants aux tests des produits semi-finis, en passant par un vieillissement strict et un criblage rigoureux des produits finis, NiuBoL veille à ce que chaque NBL-L-SMP4603 puisse fonctionner de manière stable dans des environnements extérieurs ou industriels complexes.

Avantages principaux et caractéristiques techniques du transmetteur de niveau submersible NBL-L-SMP4603

1. Excellents matériaux et performances de protection
L’ensemble du corps du NBL-L-SMP4603 est réalisé en acier inoxydable 316L, offrant une résistance à la corrosion extrêmement élevée. Sa structure présente une conception d’étanchéité renforcée avec un indice de protection IP68, permettant une immersion prolongée dans l’eau ou d’autres milieux compatibles.

2. Puissante capacité de protection contre les surpressions
Pour faire face aux fluctuations instantanées de pression causées par l’ouverture/fermeture de pompes et vannes, le transmetteur est conçu avec une très haute protection contre les surpressions. Les produits avec des gammes supérieures à 5 mH₂O disposent d’une capacité de surpression supérieure à 2 fois ; pour les petites gammes inférieures à 5 mètres, la protection atteint jusqu’à 5 fois, prévenant efficacement les dommages accidentels à la membrane du capteur.

3. Conception avancée de protection du circuit
Circuits intégrés anti-interférences et anti-foudre capables de résister aux interférences électromagnétiques complexes et aux coups de foudre induits par temps orageux, garantissant la continuité et la précision de l’acquisition de données.

4. Certification anti-explosion reconnue
Pour les industries à haut risque telles que le pétrole et la chimie, le NBL-L-SMP4603 offre une double garantie anti-explosion :
Marquage antidéflagrant : Ex d ⅡB T6 Gb
Marquage de sécurité intrinsèque : Ex ia ⅡC T6 Ga
Cela permet un déploiement sécurisé dans des environnements gazeux inflammables et explosifs.

Tableau détaillé des paramètres techniques du transmetteur de niveau submersible NBL-L-SMP4603

Domaines d’application du transmetteur de niveau submersible : des artères vitales urbaines aux cœurs industriels

La polyvalence du NBL-L-SMP4603 en fait l’outil privilégié pour la surveillance de niveau dans de multiples secteurs :

• Alimentation en eau urbaine et traitement des eaux usées : surveillance en temps réel des réservoirs souterrains, châteaux d’eau et stations de relevage des eaux usées pour drainage automatisé et planification de l’approvisionnement en eau.

• Exploration hydrologique et génie hydraulique : enregistrement dynamique des niveaux d’eau dans les rivières, lacs et réservoirs, fournissant des données clés pour la lutte contre les inondations et la réduction des catastrophes.

• Industrie pétrolière et chimique : mesure précise des niveaux de produits pétroliers ou chimiques dans les réservoirs et réacteurs, avec caractéristiques antidéflagrantes garantissant la sécurité de la production.

• Centrales électriques et salles de pompage : associé à des équipements hydrauliques pour contrôler l’équilibre de niveau dans les systèmes de circulation de refroidissement industriels.

Connexion électrique et spécifications de câblage

Pour garantir une installation fluide, veuillez respecter strictement les définitions de couleurs de câble suivantes. NiuBoL utilise des câbles industriels standardisés pour faciliter l’identification sur site.

Système deux fils (4-20 mA CC)

Le système deux fils est le plus simple, le signal et l’alimentation partageant la même boucle, adapté à la transmission longue distance.

• Fil noir : Alimentation positive (+V)

• Fil rouge : Sortie de signal (+OUT)

• Fil jaune : Fil de terre

Système trois fils (0-5 V / 0-10 V CC)

Le système trois fils est généralement utilisé pour les systèmes d’acquisition de signaux de tension.

• Fil noir : Alimentation positive (+V)

• Fil rouge : Sortie de signal positive (+OUT)

• Fil bleu : Borne commune (GND)

• Fil jaune : Fil de terre

Note : Le câble d’air-guide fourni avec le transmetteur contient un tube de ventilation. Lors de l’installation, ne pas plier ni obstruer ce tube, et maintenir l’extrémité du câble ventilée et sèche afin d’équilibrer la pression arrière de la membrane avec la pression atmosphérique.

Recommandations de sélection et d’installation du transmetteur de niveau submersible

Comment choisir la gamme appropriée ?

Lors de la sélection, il est recommandé que la gamme soit supérieure de 10 % à 20 % au niveau liquide maximal réel. Par exemple, si la profondeur du bassin est de 8 mètres, choisissez une gamme de 0-10 mH₂O. NiuBoL propose des gammes personnalisables de 1 mètre à 200 mètres.

Précautions d’installation

• Installation hydrostatique : Dans les eaux courantes (rivières ou conteneurs avec agitateurs), il est recommandé de placer le capteur dans un tube en acier pour fixation et de percer des trous à différentes hauteurs sur le tube afin de réduire l’impact direct du courant sur la membrane.

• Verticalité : Le capteur doit être immergé verticalement au fond du liquide pour éviter toute inclinaison causant une déviation dans le calcul de la pression statique.

• Éviter les champs magnétiques forts : Le lieu d’installation doit être éloigné des sources d’interférences électromagnétiques telles que variateurs de fréquence et moteurs haute puissance.

FAQ :

Q1 : Le NBL-L-SMP4603 peut-il mesurer des liquides corrosifs ?
R1 : Les matériaux mouillés de ce produit sont l’acier inoxydable 316L et le fluorocaoutchouc. Tant que le milieu n’est pas corrosif pour ces deux matériaux (eau douce, acides et bases faibles, carburants, etc.), il peut être utilisé en toute confiance. Pour les liquides très corrosifs, veuillez contacter NiuBoL pour des revêtements anticorrosion spéciaux sur mesure.

Q2 : La longueur du câble peut-elle être prolongée ? Cela entraînera-t-il une perte de signal ?
R2 : Oui. Pour les signaux 4-20 mA, grâce à leur forte capacité anti-interférences, les distances de transmission peuvent atteindre plusieurs milliers de mètres sans atténuation significative. Lors de la commande, vous pouvez personnaliser le câble d’air-guide dédié avec des longueurs spécifiques selon les besoins sur site.

Q3 : Pourquoi y a-t-il un tube à l’intérieur du câble du capteur ?
R3 : C’est le tube de ventilation. Sa fonction est de relier l’arrière de la membrane sensible à la pression à l’atmosphère, annulant ainsi les erreurs de mesure dues aux changements de pression atmosphérique. Lors de l’installation, assurez-vous que l’extrémité du tube de ventilation ne soit pas immergée.

Q4 : Ce capteur supporte-t-il les protocoles numériques tels que RS485 ?
R4 : Le NBL-L-SMP4603 est principalement destiné aux sorties analogiques 4-20 mA et tension. Si vous avez besoin du protocole RS485 (Modbus-RTU), NiuBoL dispose d’autres séries de produits numériques.

Résumé : NiuBoL au service de la surveillance intelligente des liquides

Le transmetteur de niveau submersible NBL-L-SMP4603 se distingue parmi de nombreux dispositifs de détection de niveau grâce à son matériau en acier inoxydable 316L haute fiabilité, sa double certification antidéflagrante et son excellente résistance aux surpressions. Ce n’est pas seulement un capteur, mais un composant central des solutions de contrôle de niveau stables, précises et économiques que NiuBoL fournit à ses clients dans le monde entier.

Que ce soit pour la surveillance du niveau d’eau dans des puits profonds ou le contrôle de niveau dans des environnements chimiques complexes, le NBL-L-SMP4603 peut accompagner votre montée en gamme numérique grâce à ses performances professionnelles.

Vous recherchez actuellement un accompagnement pour la sélection d’un projet spécifique ? Contactez-nous et indiquez-nous votre milieu de mesure et vos exigences de profondeur : nous vous fournirons une solution personnalisée détaillée.
