Jauge de niveau radar à ondes millimétriques haute fréquence : surveillance hydrologique précise

Perception Précise des Pulsations de Fluide : Aperçu du Jauge de Niveau Radar Haute Fréquence Millimétrique NiuBoL

Dans les projets modernes de gestion des eaux et la construction de villes intelligentes, les données de niveau d'eau en temps réel et précises constituent le cœur de la prévention des inondations et de la réduction des catastrophes, de la planification des ressources en eau et de la surveillance environnementale. S'appuyant sur une technologie RF millimétrique de pointe, NiuBoL a lancé une nouvelle génération de jauge de niveau radar FMCW (Onde Continue à Modulation de Fréquence) fonctionnant dans la bande 76-81 GHz. Grâce à sa mesure sans contact, sa haute précision et son adaptabilité exceptionnelle aux environnements difficiles, ce capteur devient la solution de choix pour la surveillance hydrologique industrielle.

Analyse de la Technologie Centrale : Pourquoi Choisir le Radar Haute Fréquence 80 GHz ?

Comparé aux radars traditionnels 26 GHz ou aux capteurs ultrasonores, la jauge de niveau radar NiuBoL présente des avancées technologiques significatives :

• Angle de Faisceau Plus Étroit : L'angle de faisceau de l'antenne de ce produit est seulement de 6°, avec une énergie plus concentrée. Cela signifie qu'en installation latérale sur ponts, dans des canaux étroits ou près des berges, il peut efficacement éviter les interférences des parois latérales et se concentrer uniquement sur le signal de la surface de l'eau.

• Résolution de Mesure Plus Élevée : Basé sur la technologie FM à large bande 76-81 GHz, le radar dispose d'une plus grande largeur de balayage, capable d'identifier des changements subtils de niveau d'eau avec une précision de mesure jusqu'à ±1 mm.

• Zone Morte Extrêmement Petite : La puce RF millimétrique CMOS auto-développée contrôle la zone morte dans les 10 cm. Même lorsque le niveau d'eau approche la pleine échelle du capteur lors de hautes eaux, il maintient une sortie stable.

Caractéristiques Exceptionnelles du Produit Jauge de Niveau Radar

Puce CMOS Auto-Développée et Architecture Optimisée

La jauge de niveau radar NiuBoL intègre une puce RF millimétrique CMOS auto-développée. Cette architecture RF hautement intégrée permet un rapport signal/bruit plus élevé. Même dans des fluctuations complexes de la surface de l'eau (telles que les vagues de vent et les perturbations par gouttes de pluie), elle peut extraire précisément les données d'écho, garantissant l'authenticité et l'efficacité des données.

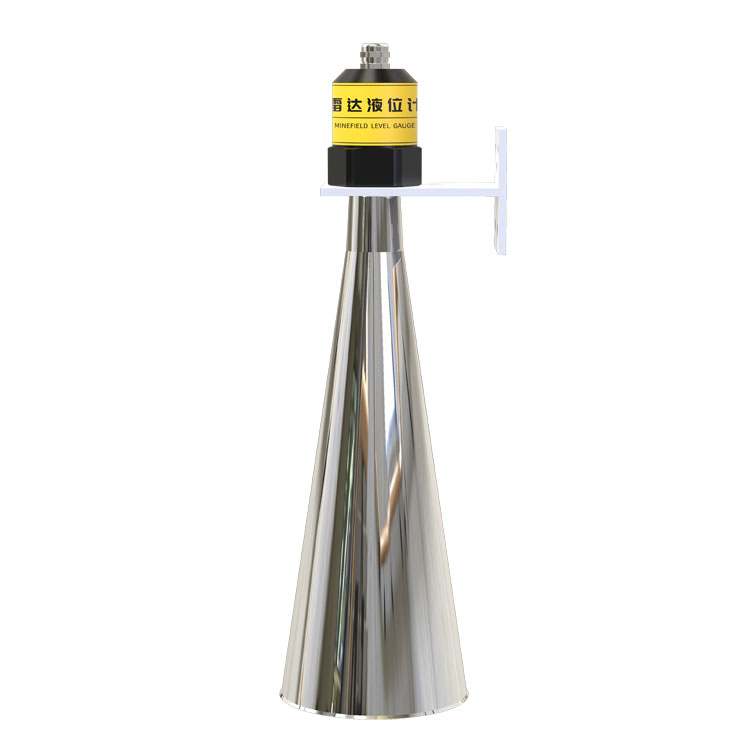

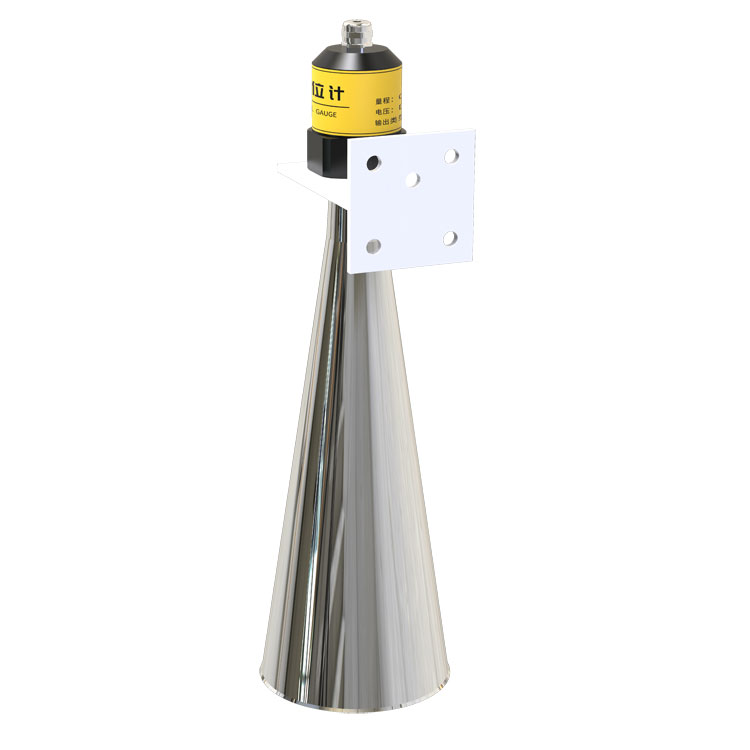

Design de Lentille Intégré

L'apparence du produit adopte une structure de lentille intégrée délicate, qui non seulement réduit le volume (facilitant l'installation sur poteaux, bras transversaux ou sous ponts), mais améliore également la capacité de protection. Ce design peut efficacement prévenir l'impact de la condensation et des dépôts de poussière sur le faisceau, réduisant les coûts de maintenance à long terme.

Consommation Extrêmement Faible et Fonctionnement à Long Terme

Face à la situation actuelle où la plupart des stations hydrologiques de terrain utilisent l'énergie solaire, NiuBoL a spécialement optimisé la conception du circuit. Sa consommation maximale n'est que de 0,2 W, combinée à une alimentation large tension DC 10-30 V, améliorant considérablement l'autonomie du système par temps de pluie et prolongeant la durée de vie globale de l'équipement.

Tableau des Paramètres Techniques de la Jauge de Niveau Radar

Scénarios d'Application Largement Utilisés de la Jauge de Niveau Radar

La jauge de niveau radar NiuBoL est largement utilisée dans les domaines suivants grâce à ses caractéristiques sans contact, anticorrosion et anti-interférences :

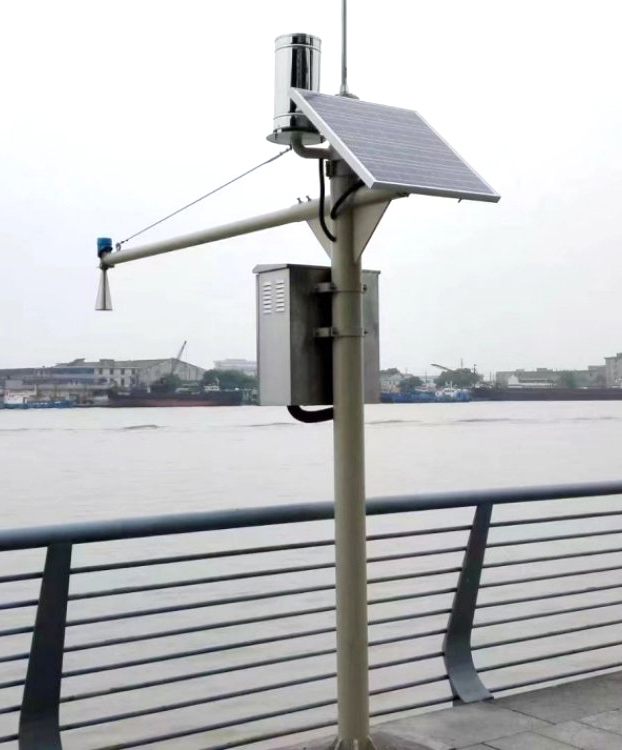

1. Surveillance des Rivières, Lacs et Réservoirs
   Dans la surveillance à longue portée des grands fleuves, la jauge radar n'est pas affectée par la densité de l'air, la température ou la vapeur. Sa portée jusqu'à 70 m permet de gérer facilement la surveillance du niveau d'eau en amont des barrages de réservoirs profonds. Même pendant les inondations, la mesure sans contact évite les dommages causés par les objets flottants.

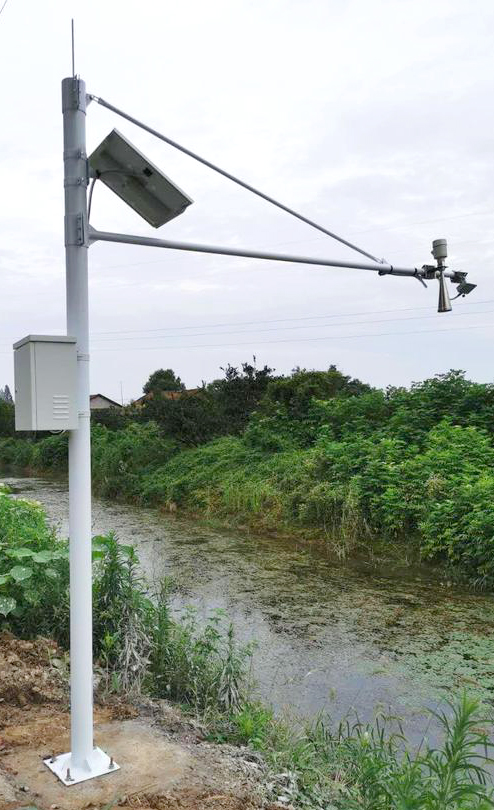

2. Irrigation Agricole Intelligente et Contrôle des Canaux
   Dans les canaux ouverts, districts d'irrigation et canaux principaux, les données de niveau d'eau sont essentielles pour calculer le débit. Le faisceau étroit de 6° du capteur NiuBoL est très adapté à l'installation latérale dans les canaux étroits, sans influence des mauvaises herbes ou des obstacles en bordure, aidant à une irrigation précise.

3. Inondations Urbaines et Réseaux de Conduites Souterraines

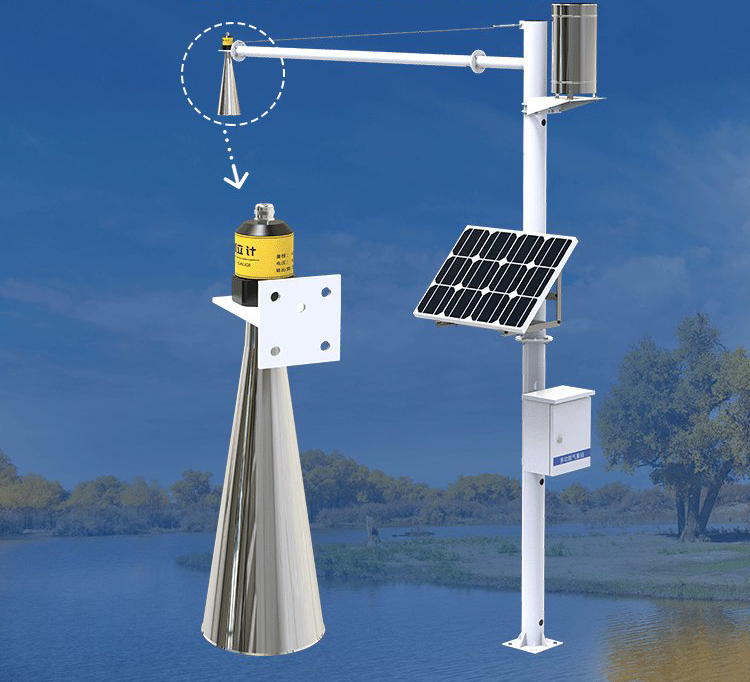

   Pour les points sensibles aux inondations tels que sous les viaducs urbains, entrées de tunnels et regards, l'équipement peut être installé sur poteaux ou bras transversaux. Sa taille compacte et son niveau de protection IP67 lui permettent de fonctionner dans des espaces souterrains humides et sombres.

4. Alerte aux Crues de Montagne et Surveillance des Catastrophes Géologiques
   Dans la surveillance des ruisseaux de montagne éloignés, grâce au terrain escarpé, l'installation sur support de la jauge radar simplifie grandement la difficulté de construction. Sa faible consommation permet une connexion longue durée à RTU/passerelle via réseau 4G/5G pour la transmission de données, gagnant un temps précieux pour la prévention et la réduction des catastrophes.

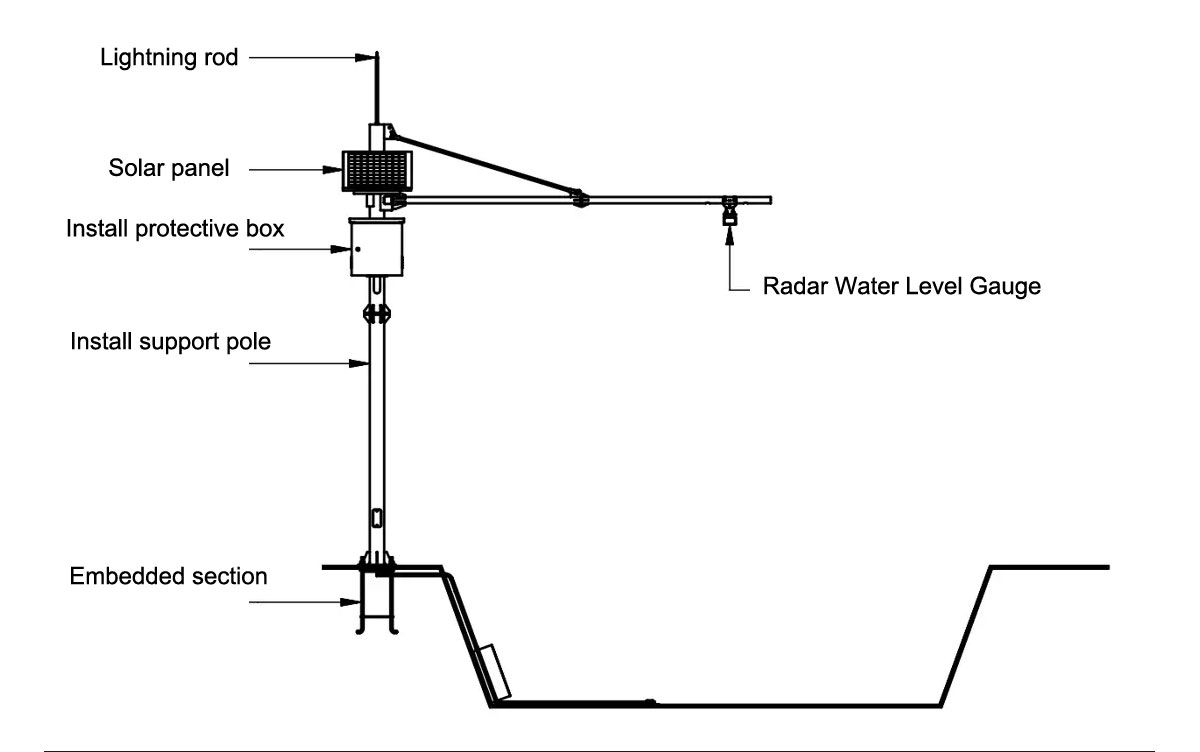

Guide d'Installation et de Mise en Service de la Jauge de Niveau Radar

Pour garantir la précision des résultats de mesure, NiuBoL recommande de suivre ces étapes lors de l'installation :

Principes Clés Avant Installation

• Garantie de Verticalité : Il faut absolument garantir que la direction d'émission du faisceau de l'instrument soit perpendiculaire à la surface de l'eau à mesurer. Toute inclinaison évidente entraînera une réduction de l'amplitude du signal d'écho voire empêchera le capteur de recevoir normalement les signaux.

• Éviter les Sources d'Interférence : Dans la zone couverte par l'angle de faisceau (calculer le rayon du cône en fonction de la hauteur d'installation), il ne doit y avoir aucun obstacle tel que saillies de berge, tuyaux, poutres, etc., pour éviter la génération de faux échos.

Étapes Recommandées

• Fixation sur Support : Installer le capteur sur le support standard NiuBoL pour garantir une structure solide qui ne produira pas de balancement important dû au vent fort.

• Connexion du Câblage : Connecter les lignes de signal RS485 selon le manuel. Rouge pour positif d'alimentation, noir pour négatif, jaune et bleu (ou vert) respectivement pour 485_A et 485_B.

• Vérification des Données : Lire les données en temps réel via l'interface RS485 et comparer avec le niveau d'eau mesuré manuellement pour confirmer la précision de l'étalonnage zéro.

FAQ

Q1 : La jauge de niveau radar sera-t-elle affectée pendant une forte pluie ?
R : Fondamentalement non. Le radar NiuBoL fonctionne dans la bande haute fréquence 80 GHz avec un algorithme de traitement FMCW ayant une pénétration extrêmement forte, capable de filtrer les signaux parasites causés par les gouttes de pluie, garantissant des valeurs de mesure stables de la surface de l'eau.

Q2 : Le produit supporte-t-il la connexion à des systèmes de surveillance existants ?
R : Oui. Le produit adopte une sortie RS485 standard et supporte le protocole Modbus RTU. Cela permet une connexion transparente avec les RTU, PLC, DTU et diverses plateformes IoT de gestion intelligente de l'eau sur le marché.

Q3 : Pourquoi l'angle de faisceau de 6° est-il meilleur que 24° ?
R : Un angle de faisceau plus étroit signifie une énergie plus concentrée. Dans des environnements d'installation complexes (comme à côté de piles de pont ou dans des canaux étroits), le faisceau de 6° peut efficacement éviter les interférences des parois, rendant le choix de la position d'installation plus flexible.

Q4 : L'équipement nécessite-t-il un nettoyage régulier de la lentille ?
R : NiuBoL adopte un design de lentille intégrée avec une certaine capacité d'auto-nettoyage. Sauf dans des environnements extrêmement poussiéreux ou avec brouillard d'eau contenant beaucoup d'huile, généralement aucun entretien fréquent n'est nécessaire.

Q5 : La plage de mesure du produit peut atteindre 70 m, la mesure à courte distance aura-t-elle des erreurs ?
R : Non. Notre puce CMOS supporte un ajustement dynamique du gain, maintenant une précision de ±1 mm sur toute la plage de 0,1 m à 70 m, avec une zone morte de seulement 10 cm.

Résumé

La jauge de niveau radar 76-81 GHz NiuBoL est un outil important dans le domaine de la mesure hydrologique. Elle surmonte non seulement les inconvénients des ultrasons facilement affectés par les interférences environnementales et des jauges submersibles sensibles aux dépôts de sédiments et à la corrosion, mais pousse également la précision de mesure au niveau millimétrique grâce à la technologie radar haute fréquence millimétrique.

Que vous construisiez des districts d'irrigation intelligents, développiez des systèmes de contrôle des inondations urbaines ou effectuiez une surveillance en temps réel des niveaux d'eau de réservoirs profonds, NiuBoL peut vous fournir des solutions professionnelles de surveillance de niveau d'eau avec une fiabilité élevée et un faible coût de maintenance. Choisir NiuBoL, c'est choisir la précision et la stabilité.
