Capteur de débit radar sans contact : solution de surveillance du débit par tous les temps pour une gestion intelligente de l'eau

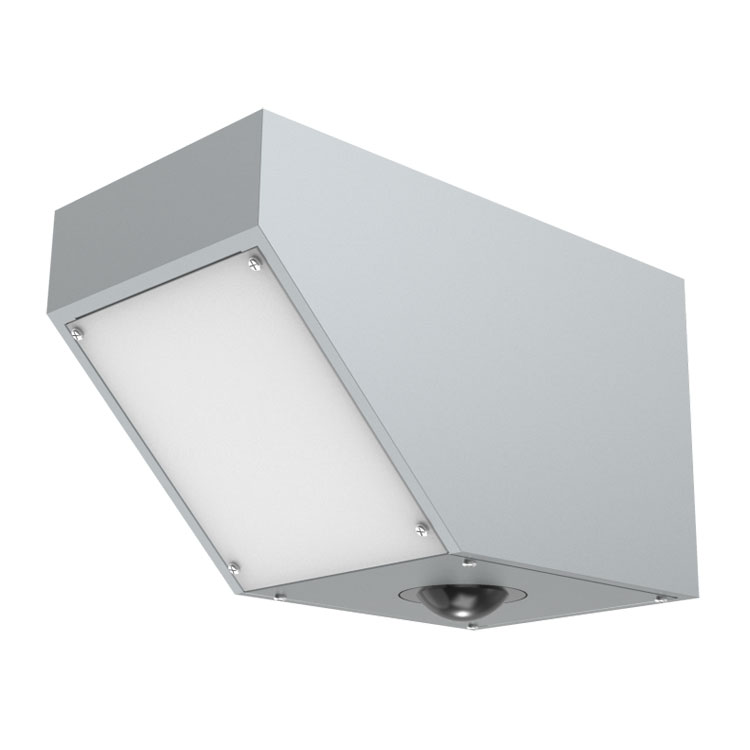

Connexion Intelligente à la Gestion des Eaux : Innovation Technologique du Débitmètre Radar NiuBoL

Dans le contexte du changement climatique et de l'urbanisation accélérée, la gestion des ressources en eau impose des exigences strictes en matière de performance en temps réel, de précision et de durabilité des équipements de surveillance. La série de débitmètres radar lancée par la marque NiuBoL est un terminal de surveillance haute précision développé spécifiquement pour les eaux de terrain complexes et les environnements climatiques difficiles.

L'appareil intègre les fonctions de surveillance de la vitesse d'écoulement, de détection du niveau d'eau et de calcul du débit. Grâce à la technologie radar « sans contact », il résout fondamentalement les problèmes des instruments traditionnels invasifs (tels que les débitmètres à hélice et les débitmètres Doppler ultrasonores) sensibles à la corrosion des eaux usées, à l'abrasion par les sédiments et à l'enchevêtrement par les objets flottants, en faisant l'équipement de couche de détection central pour les systèmes intelligents de gestion de l'eau et de surveillance pluie-débit.

Principe de Fonctionnement du Débitmètre Radar : Perception Micro-ondes et Modélisation Intelligente

Les performances haute précision du débitmètre radar NiuBoL proviennent de sa conception optique et micro-ondes précise, principalement composée de deux modules principaux : détection de vitesse et télémétrie de niveau d'eau.

1. Principe de Mesure de Vitesse Doppler
   Le débitmètre radar adopte le principe classique de mesure de vitesse radar Doppler. Pendant le fonctionnement, le capteur émet des micro-ondes vers la surface de l'eau. Lorsque les micro-ondes rencontrent la surface liquide en mouvement, une partie de l'énergie est absorbée, tandis qu'une autre est réfléchie. En raison du mouvement relatif entre la surface de l'eau et le capteur, la fréquence de l'onde réfléchie subit un décalage (décalage Doppler). Après réception du signal d'écho par la sonde, il est converti en signal électrique, et grâce à l'analyse par algorithme de traitement de signal du processeur haute performance, la vitesse de surface du corps d'eau est calculée avec précision.

2. Télémétrie de Niveau d'Eau par Onde Continue à Modulation de Fréquence (FMCW)
   Le radar de niveau d'eau adopte la méthode avancée de modulation FMCW (Onde Continue à Modulation de Fréquence), utilisant une onde triangulaire comme signal de modulation. Grâce à la différence de fréquence entre les signaux émis et reçus, il réalise une mesure de distance au niveau millimétrique. Par rapport au radar à impulsions, le FMCW présente une plus grande capacité anti-interférences et une résolution supérieure.

3. Conversion Mathématique du Débit et du Volume d'Eau
   Après obtention des données en temps réel, le système effectue la conversion selon une logique hydrodynamique rigoureuse :
   Calcul du débit : Obtenir la profondeur d'eau en temps réel via le radar de niveau d'eau, combiner avec les informations de section transversale prédéfinie du canal pour calculer la section d'écoulement, puis combiner avec la vitesse mesurée par Doppler. La formule est :
   Débit = Vitesse moyenne × Surface de la section d'écoulement × Coefficient de correction
   Statistiques de volume d'eau : Après obtention des données de débit, le système peut effectuer un calcul cumulatif, c'est-à-dire :
   Volume d'eau sur une période = Débit × Durée de cette période

Tableau des Paramètres Techniques Principaux du Capteur de Débitmètre Radar

Avantages Principaux : Pourquoi Choisir la Technologie Sans Contact NiuBoL ?

1. Coût de Maintenance Extrêmement Bas
   Les capteurs traditionnels nécessitent un nettoyage régulier des dépôts sur la surface de la sonde. Le débitmètre radar NiuBoL est installé au-dessus de la surface de l'eau sans contact avec le fluide, pas d'usure mécanique. Même dans les rivières avec une teneur très élevée en sédiments pendant les crues, il maintient une sortie de données continue et stable.

2. Radar de Niveau d'Eau Série Haute Fréquence 80 GHz
   Par rapport au radar traditionnel 26 GHz, le radar haute fréquence 80 GHz présente un angle de faisceau plus petit (6×6°). Cela signifie qu'il peut verrouiller plus précisément la surface de l'eau dans des canaux étroits ou des environnements avec interférence de végétation, avec une résolution jusqu'à 1 mm.

3. Correction par Algorithme Intelligent
   Coefficients de correction standard intégrés obtenus à partir d'environnements de mesure réels. Pour différentes rugosités de canal, pentes et autres facteurs, le système peut ajuster dynamiquement les modèles de calcul pour que le débit calculé se rapproche infiniment des valeurs réelles.

Guide Professionnel d'Installation du Débitmètre Radar : Comment Obtenir un Signal Optimal ?

Normes de Sélection de l'Environnement

• Section de Canal Droite : Suffisamment de sections droites avant et après le point de mesure pour éviter les tourbillons et turbulences, assurant une distribution uniforme de la vitesse.

• Section Transversale en Béton : Prioriser les sections transversales régulières en béton durci, bénéfiques pour une modélisation précise de la surface de section.

• Faisceau d'Antenne : Angle de faisceau du radar de niveau d'eau 6×6° (zone d'illumination circulaire), angle de faisceau du radar de vitesse 30×80° (zone d'illumination elliptique). S'assurer qu'il n'y a pas de branches oscillantes ou autres interférences dans la zone d'illumination.

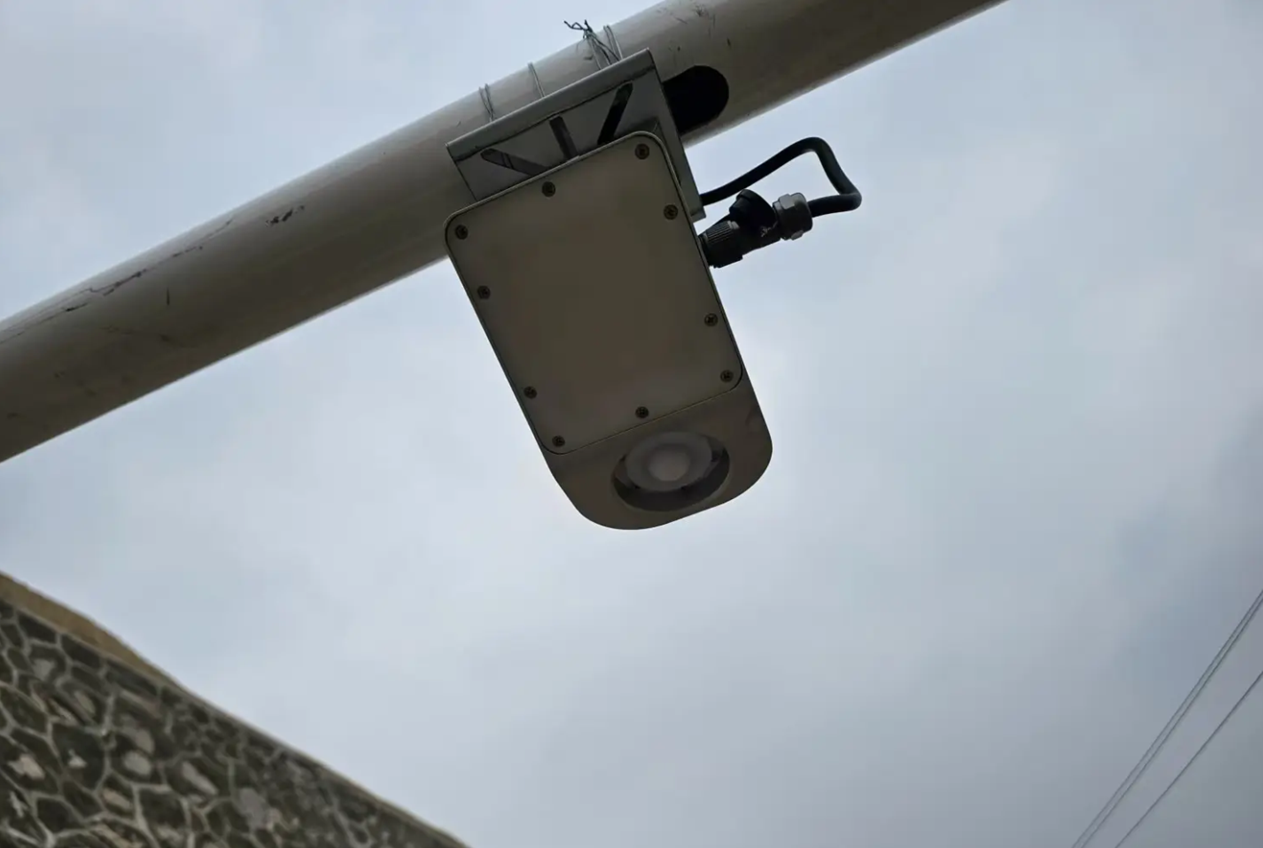

Position et Orientation d'Installation du Capteur de Débitmètre Radar

• Principe de Centrage : L'équipement doit être installé au centre de la section transversale du canal.

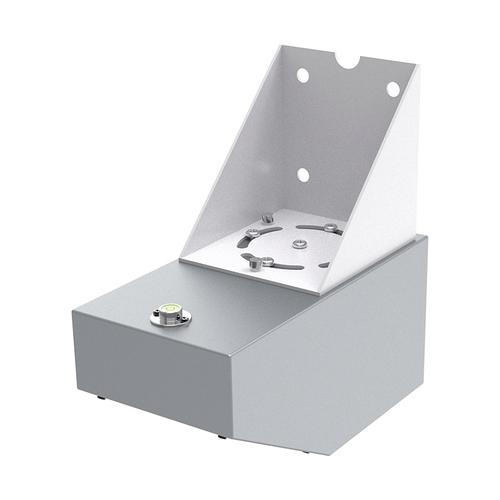

• Ajustement de Niveau : S'assurer que la surface supérieure du boîtier reste horizontale.

• Hauteur Recommandée : Hauteur d'installation recommandée de 3 à 4 mètres au-dessus de la surface de l'eau, garantissant à la fois la qualité du signal et la protection contre le vol et les inondations.

FAQ :

Q1 : Le débitmètre radar peut-il mesurer en eau stagnante ?
Lorsque la vitesse du corps d'eau est inférieure à 0,1 m/s, le débitmètre peut ne pas capter le décalage Doppler, l'affichage du débit est 0. La surveillance du niveau d'eau n'est pas affectée par l'état statique.

Q2 : La pluie et la neige affectent-elles la précision de mesure ?
Le débitmètre radar NiuBoL dispose d'un algorithme spécifique de filtrage de signal capable de filtrer efficacement les interférences verticales des gouttes de pluie. Cependant, des pluies très fortes peuvent provoquer des ondulations anormales à la surface de l'eau, auquel cas le système effectue un lissage des données.

Q3 : Comment déterminer le coefficient de correction ?
Le coefficient de correction dépend généralement de la forme de la section transversale du canal et de sa rugosité. L'usine fournit des valeurs standard par défaut. Pour les projets importants, il est recommandé d'effectuer une mesure manuelle de débit sur site pour un calibrage unique.

Q4 : La mesure sans contact est-elle affectée par les sédiments ?
Non affectée. Les ondes radar ont une forte pénétration, et le calcul est basé sur la vitesse caractéristique de surface mesurée. Les facteurs physiques tels que l'enfouissement par les sédiments ou l'enchevêtrement par les débris n'ont aucun effet sur le débitmètre radar installé en l'air.

Q5 : Quelle est la distance maximale de communication supportée ?
L'équipement adopte le bus RS485, avec une paire torsadée blindée standard, la distance de communication stable atteint 2000 mètres, très adaptée à la transmission à distance sur poteau en champ.

Conclusion : La Base de Données de la Gestion Intelligente des Eaux

Le débitmètre radar sans contact NiuBoL intègre les technologies de pointe de mesure de vitesse Doppler et de télémétrie FMCW. Il ne s'agit pas seulement d'un instrument de mesure, mais aussi des « yeux » de la prise de décision moderne en gestion des eaux. De la répartition de l'eau dans les districts d'irrigation aux alertes d'inondation urbaine, nous nous engageons à fournir à nos clients du monde entier des solutions de surveillance de débit stables, précises et sans maintenance.

Résumé des Spécifications Techniques et Terminologie :

Protocole de Communication : RS485 (ModBus-RTU)
Principe de Vitesse : Effet Doppler (24,00 GHz)
Principe de Niveau d'Eau : FMCW (76 GHz-81 GHz)
Spécification d'Alimentation : DC 10-30V
Unités de Données : m/s (vitesse), m (niveau d'eau), m³/s (débit), m³ (volume cumulé)

Si vous avez des intentions d'achat pour le débitmètre radar NiuBoL ou besoin de schémas détaillés de configuration de section transversale, n'hésitez pas à contacter notre équipe de support technique.
