Sélection d'analyseurs de qualité de l'eau pour la surveillance du chlore, du pH, de la DCO et de plusieurs paramètres

Un analyseur de qualité de l'eau dans un projet industriel n'est pas un accessoire de laboratoire. Il s'agit d'une couche de mesure qui relie la chimie, l'automatisation, les rapports de conformité et la planification de la maintenance. L'acheteur doit généralement répondre à plusieurs questions avant d'émettre une demande : quels paramètres sont obligatoires, si la mesure en ligne peut remplacer l'inspection manuelle pour un contrôle de routine, comment l'instrument communique avec la plate-forme existante et comment les opérateurs entretiendront les électrodes, les réactifs ou les fenêtres optiques après l'installation.

La mesure du chlore résiduel par la méthode des électrodes et les systèmes de surveillance de la qualité de l'eau en ligne NiuBoL sont tous deux pertinents pour la sélection de l'analyseur. Un projet complet peut inclure un centre de surveillance, une unité de transmission, une micro-station et des capteurs. Le guide suivant se concentre sur la sélection d'un ensemble d'analyseurs de qualité de l'eau pour l'eau potable, le traitement des eaux industrielles, les stations d'eau de surface et les réseaux d'eau distribués.

Commencez par l’objectif de surveillance

La première décision est de savoir si le projet contrôle un processus, vérifie un rejet, protège une source d'eau ou crée une base de données environnementale à long terme. Le chlore résiduel est sélectionné pour le contrôle de la désinfection et la sécurité de l'eau potable. Le pH est choisi lorsque la neutralisation, le risque de corrosion ou la stabilité du traitement biologique sont importants. La DCO est sélectionnée là où la pollution organique et la charge de traitement des eaux usées doivent être suivies. La conductivité est sélectionnée pour la salinité, le changement d'ions dissous, la détection des fuites et la classification de l'eau de traitement. Un analyseur multiparamètres est sélectionné lorsque les opérateurs ont besoin de plusieurs indicateurs dans une seule station plutôt que de lectures isolées.

Pour les intégrateurs de systèmes, un package d'analyseur pratique doit prendre en charge une sortie de signal stable, des intervalles de maintenance clairs, un matériel d'installation approprié et une compatibilité des données avec la plate-forme client. Une seule lecture portable peut être utile lors des visites de service, mais les projets en ligne nécessitent des mesures répétables et la disponibilité des données à distance.

Où se trouve l'analyseur dans le système

Une architecture typique d'analyseur en ligne comprend des capteurs de terrain, un contrôleur ou un émetteur, une alimentation électrique, un chemin d'écoulement d'échantillon ou un support d'immersion, un équipement d'acquisition de données et une plate-forme distante. L'analyseur de qualité de l'eau ne fonctionne pas seul ; il devient l'unité de mesure frontale de la station. Il peut être installé à une entrée, une sortie, un réservoir de stockage, un contournement de pipeline, une section de rivière, un point de réservoir ou un étang d'aquaculture, selon le but de la surveillance.

Compatibilité des communications et des protocoles

RS485 / Modbus RTU est largement utilisé car il permet à plusieurs capteurs de partager un bus, prend en charge le câblage industriel longue distance et peut être lu par PLC, RTU, un ordinateur industriel et des passerelles IoT. Pour un ensemble d'analyseurs de qualité de l'eau, l'intégrateur doit confirmer le réglage de l'adresse esclave, le débit en bauds, la parité, la carte des registres, la mise à l'échelle des valeurs, les registres d'alarme et si le contrôleur peut interroger plusieurs paramètres sans conflit de données. Lorsque l'équipement existant utilise des entrées analogiques, la sortie 4-20 mA peut être conservée comme chemin secondaire.

Paramètres techniques pour la référence d'approvisionnement

Chemin de sélection par paramètre

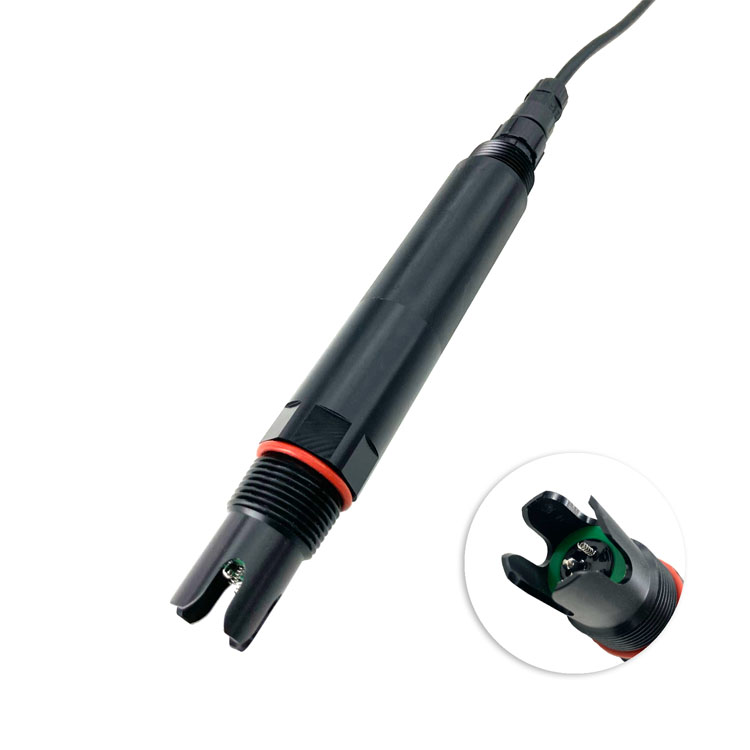

Pour la surveillance du chlore, précisez si du chlore libre ou du chlore total est requis. La méthode d'électrode décrite dans le document utilise un courant de réaction électrochimique sous une tension fixe ; le courant est proportionnel à la concentration de chlore. Il convient au contrôle de tendance en ligne lorsqu'un fonctionnement sans réactif ou nécessitant peu d'entretien est préféré. Pour les projets d’eau potable et de désinfection, vérifiez la plage de pH, la compensation de température, la méthode d’étalonnage et la gestion des interférences.

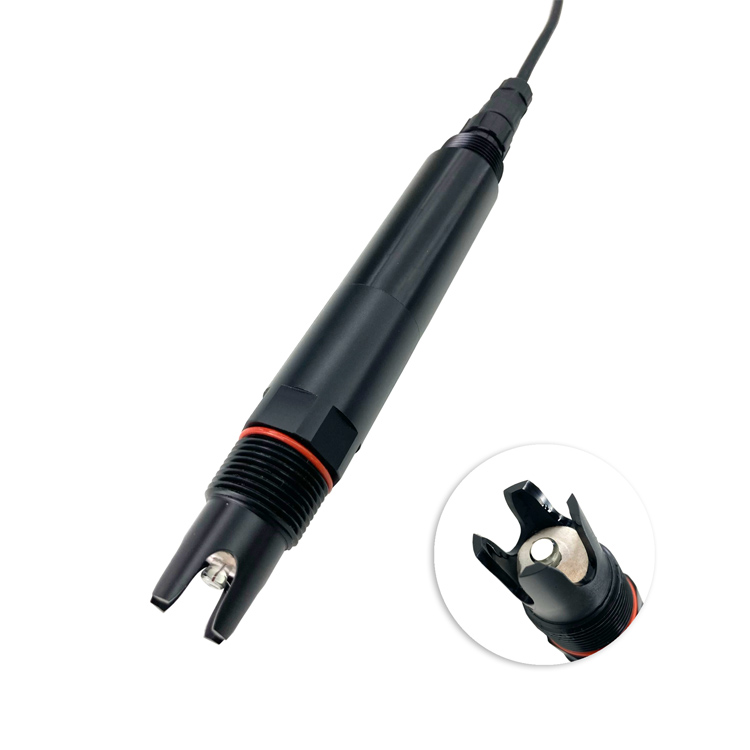

Pour le pH et la conductivité, concentrez-vous sur la durabilité des électrodes, la profondeur d'installation, les conditions d'écoulement et l'accès au nettoyage. Pour la DCO, vérifiez si les eaux usées contiennent des matières en suspension, des couleurs, de l'huile ou des produits chimiques susceptibles d'affecter les lectures optiques. Pour les stations multiparamètres, sélectionnez un contrôleur capable de collecter des données sur le pH, la turbidité, la température, la conductivité, le niveau d'eau, l'azote ammoniacal, la DCO, l'oxygène dissous, la vitesse d'écoulement, le débit et l'huile dans l'eau en fonction de la portée du projet.

Scénarios d'application pour les projets d'ingénierie

Surveillance de la désinfection de l'eau potable

Défi du site :L'opérateur doit confirmer le désinfectant résiduel tout en évitant les enregistrements manuels retardés.

Schéma d'intégration du système :Utilisez une surveillance du chlore résiduel, du pH et de la température connectée à un contrôleur local et à une plate-forme distante.

Valeur utilisateur :L’usine obtient des preuves continues de ses performances de désinfection et une réponse plus rapide en cas de dosage anormal.

Contrôle des eaux de procédés industriels

Défi du site :La chimie de l’eau affecte la corrosion, le tartre, la qualité des produits et la durée de vie des équipements.

Schéma d'intégration du système :Installez des capteurs de pH, de conductivité et de température aux points clés du processus grâce à la communication RS485.

Valeur utilisateur :Les équipes de maintenance peuvent identifier les dérives et les perturbations des processus avant que des dommages aux équipements ne surviennent.

Vérification des sorties de traitement des eaux usées

Défi du site :La DCO, le pH et la conductivité peuvent changer en fonction du calendrier de production et de la charge de traitement.

Schéma d'intégration du système :Combinez des capteurs de DCO, de pH et de conductivité en ligne avec le stockage de données et des seuils d'alarme.

Valeur utilisateur :Le client reçoit un dossier de sortie traçable pour l'examen du fonctionnement et de la conformité.

Station de qualité des eaux de surface

Défi du site :Plusieurs paramètres doivent être surveillés pendant des mois, souvent dans des armoires extérieures ou des plateformes flottantes.

Schéma d'intégration du système :Utilisez un package multiparamétrique avec sondes de qualité de l’eau, acquisition de données, énergie solaire si nécessaire et téléchargement à distance.

Valeur utilisateur :Les responsables de l'environnement peuvent comparer les tendances entre les sites sans visites manuelles continues.

Notes d'intégration du système

Avant l'installation, confirmez le débit d'eau, la représentativité de l'échantillon, la pression, la température, les matières en suspension, le risque d'encrassement et l'accès au service. Pour les analyseurs à électrodes, l’étalonnage et le nettoyage doivent faire partie du plan de maintenance. Pour les analyseurs optiques, évitez les bulles et les fortes contaminations de surface. Pour les réseaux Modbus, attribuez des adresses dans la feuille de mise en service et enregistrez le débit en bauds, enregistrez la carte et la conversion des unités d'ingénierie.

Pour l'achat, demandez une fiche technique, un manuel d'utilisation, un schéma de câblage, un document de protocole Modbus, une recommandation de solution d'étalonnage, des informations sur l'électrode ou la membrane de rechange et les accessoires d'installation. Cela rend le devis comparable entre les fournisseurs et réduit les changements d'intégration après la livraison.

Liste de contrôle d'approvisionnement pour les projets d'analyseurs multi-paramètres

Une demande d'achat utile doit séparer les paramètres obligatoires des paramètres facultatifs. Les paramètres obligatoires sont liés à la conformité, à la logique de contrôle ou à l'acceptation contractuelle. Les paramètres facultatifs sont utilisés pour les diagnostics ou les extensions futures. Cette distinction évite de surcharger la première phase tout en laissant de la place pour des sondes supplémentaires ultérieurement.

Le deuxième élément de la liste de contrôle est la capacité des canaux. Si une station démarre avec du pH, du chlore résiduel et de la conductivité, mais peut ensuite ajouter de la DCO ou de la turbidité, le contrôleur doit disposer d'une capacité de communication, d'une réserve de puissance et d'un espace d'installation physique suffisants. L'acheteur doit également demander si des adresses Modbus supplémentaires peuvent être ajoutées sans remplacer le contrôleur hôte.

Le troisième élément est la propriété de la maintenance. Certains projets sont gérés par l'utilisateur final ; d'autres sont gérés par l'intégrateur système ou un partenaire de service local. Le nettoyage des électrodes, le stockage de la solution d'étalonnage, le remplacement de la membrane, la manipulation des réactifs et la validation des données doivent être clairement indiqués dans le contrat. Un analyseur techniquement correct peut toujours échouer en tant que projet si personne n'est responsable de la maintenance de routine.

Le quatrième élément est l'acceptation des données. Définissez si l'acceptation est basée sur des lectures en ligne stables, une comparaison avec un échantillonnage en laboratoire, une réponse à une alarme, un affichage sur la plateforme, une exportation historique ou tout cela. Lorsque celui-ci est rédigé avant la livraison, le fournisseur, l'intégrateur et l'acheteur peuvent évaluer le système avec les mêmes critères.

Pour les achats internationaux, il est également utile de séparer la fourniture de produits de la portée de l’ingénierie du projet. La fourniture de produits couvre les capteurs, le contrôleur, les câbles, les accessoires et les manuels. La portée de l'ingénierie peut inclure l'assemblage de l'armoire, le pipeline d'échantillonnage, la configuration de la plate-forme, la mise en service sur site et la formation des opérateurs. Une séparation claire aide les deux parties à établir des devis précis et évite les litiges sur des travaux qui n'ont jamais été inclus dans le prix de l'équipement.

FAQ pour l'évaluation de projet

Q1 : En quoi un analyseur de qualité de l'eau en ligne diffère-t-il d'un testeur portatif ?

R : Un analyseur en ligne est conçu pour les mesures continues, l'acquisition de données à distance et les alarmes système. Un testeur portatif est principalement destiné aux contrôles d’inspection ou d’étalonnage.

Q2 : Quels paramètres doivent être inclus dans un projet d’analyseur de qualité de l’eau de première étape ?

R : La plupart des projets industriels commencent par le pH, la conductivité, la température et le principal indicateur de pollution tel que la DCO, le chlore résiduel, l'azote ammoniacal ou la turbidité.

Q3 : Le RS485 Modbus RTU est-il suffisant pour un système de surveillance moderne ?

R : Oui. RS485 Modbus RTU est couramment utilisé au niveau du terrain. L'accès au cloud ou à la plateforme est généralement géré par le contrôleur, la RTU ou la passerelle IoT.

Q4 : Quand le chlore résiduel doit-il être mesuré en tant que chlore libre ou chlore total ?

R : Le chlore libre est utilisé pour le contrôle actif de la désinfection, tandis que le chlore total est requis lorsque le chlore combiné et le chlore résiduel global doivent être évalués.

Q5 : Le pH affecte-t-il la mesure du chlore résiduel ?

R : Oui. De nombreuses méthodes d'électrode spécifient une plage de pH applicable. L'acheteur doit confirmer les conditions de pH et la compensation de température lors de la sélection.

Q6 : Un contrôleur peut-il lire plusieurs sondes ?

R : Oui, si les sondes prennent en charge les paramètres compatibles RS485 Modbus et que le contrôleur dispose de suffisamment de canaux, de capacité d'alimentation et de logique d'interrogation.

Q7 : Que faut-il vérifier avant de sélectionner la surveillance en ligne de la DCO ?

R : Vérifiez la plage de DCO attendue, les matières en suspension, la couleur, la teneur en huile, les exigences de nettoyage et si l'application concerne le contrôle de processus ou la surveillance des rejets.

Q8 : Quels documents aident un distributeur à établir un devis correct ?

A : Liste des paramètres, plages de mesure, dessins d'installation, exigences de communication, alimentation électrique, longueur de câble, accessoires et exigences de certification.

Q9 : Comment la valeur des données à long terme est-elle créée ?

R : La valeur provient de la comparaison des tendances, des alarmes, de l'exportation historique et de la corrélation entre les paramètres, et pas seulement de la lecture actuelle.

Q10 : Qu'est-ce qui rend un package d'analyseur plus facile à intégrer ?

R : Un câblage clair, le protocole standard Modbus, une conception d'alimentation stable, un étalonnage documenté et un matériel de montage compatible réduisent le risque de mise en service.

Résumé

Un analyseur de qualité de l'eau doit être sélectionné comme un ensemble de mesures intégré plutôt que comme un nom d'instrument unique. Pour les projets NiuBoL, la logique de sélection pratique consiste à définir l'objectif de surveillance, à choisir les capteurs requis, à confirmer la compatibilité RS485 / Modbus RTU, à planifier la maintenance et à demander des documents d'ingénierie complets. Cette approche aide les distributeurs et les intégrateurs de systèmes à fournir des analyseurs qui peuvent être installés, mis en service et entretenus dans le cadre de projets réels.
