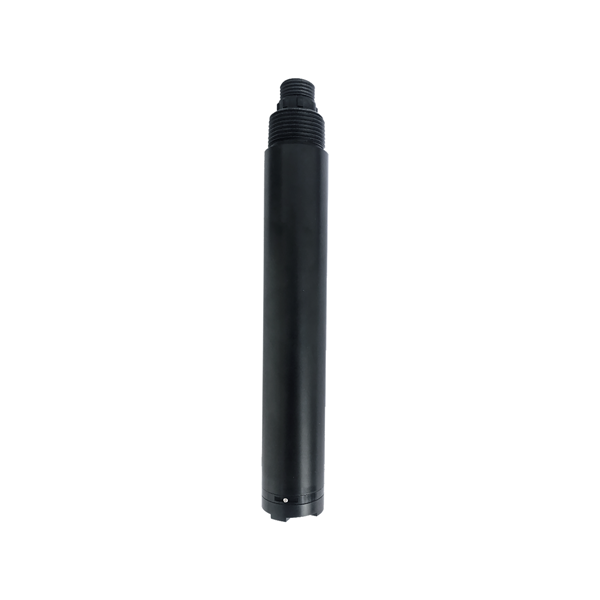

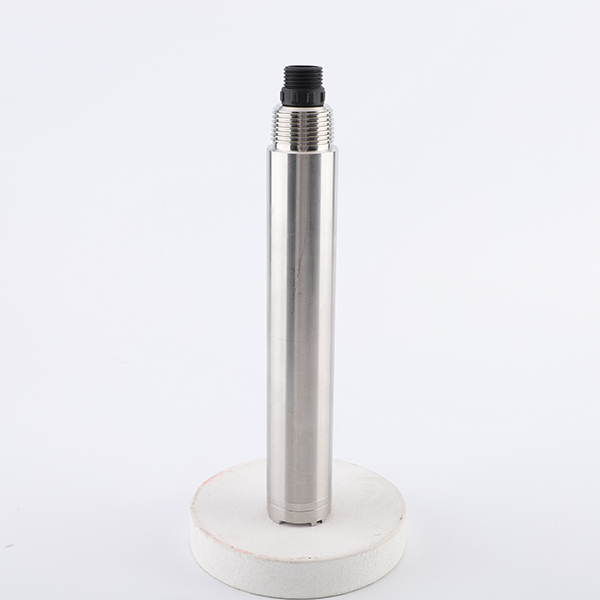

Capteur d'huile dans l'eau en ligne pour la détection des déversements et la surveillance des décharges industrielles

La contamination de l’eau par les hydrocarbures n’est pas seulement un problème environnemental ; c'est également un risque du projet pour le rejet des eaux usées, le drainage pétrochimique, l'exploitation portuaire, le retour de l'eau de refroidissement et la protection des eaux de surface. Pour les intégrateurs de systèmes, la difficulté est que la pollution par les hydrocarbures apparaît souvent sous la forme d'un film mince, d'une fuite intermittente ou d'un pic de concentration soudain plutôt que d'un échantillon stable en laboratoire. Un capteur d'huile dans l'eau en ligne doit donc fournir une mesure continue, une réponse rapide, une transmission de signal fiable et un modèle de maintenance pouvant être accepté par les opérateurs sur site.

La surveillance de l'huile dans l'eau NiuBoL est conçue pour les projets d'approvisionnement industriel dans lesquels le capteur fait partie d'une chaîne de données plus large. La décision d'achat implique généralement l'entrepreneur EPC, l'ingénieur en automatisation, l'équipe de conformité environnementale et le distributeur d'instruments. L'exigence clé n'est pas une lecture unique sur un écran, mais un nœud de mesure répétable qui peut être connecté à PLC, RTU, un enregistreur de données, SCADA ou une plate-forme IoT via RS485 / Modbus RTU.

Contexte du projet et demande industrielle

Dans les zones de stockage pétrochimiques, les ateliers de machines, l’eau produite par les champs pétrolifères, les chantiers navals, les réseaux de drainage municipaux et les parcs industriels, le pétrole peut pénétrer dans l’eau en raison du vieillissement des équipements, des fuites de canalisations, des eaux de nettoyage, des déversements accidentels ou du ruissellement mixte. Un plan d'échantillonnage manuel peut détecter un problème après que le rejet ait déjà eu lieu. La surveillance en ligne du pétrole dans l'eau donne à l'équipe de projet un signal plus précoce : un changement de tendance, un seuil d'alarme ou une comparaison entre les emplacements en amont et en aval.

Le film d'huile affecte l'échange d'oxygène, les organismes aquatiques, les œufs de poisson, les larves, la végétation, la sécurité du contact avec la peau et la corrosion des équipements. Dans un projet d'ingénierie, ces effets se traduisent par des risques mesurables : non-conformité des rejets, réponse d'urgence retardée, coût de traitement plus élevé et preuves insuffisantes pour l'analyse des causes profondes.

Position du capteur dans le système de surveillance

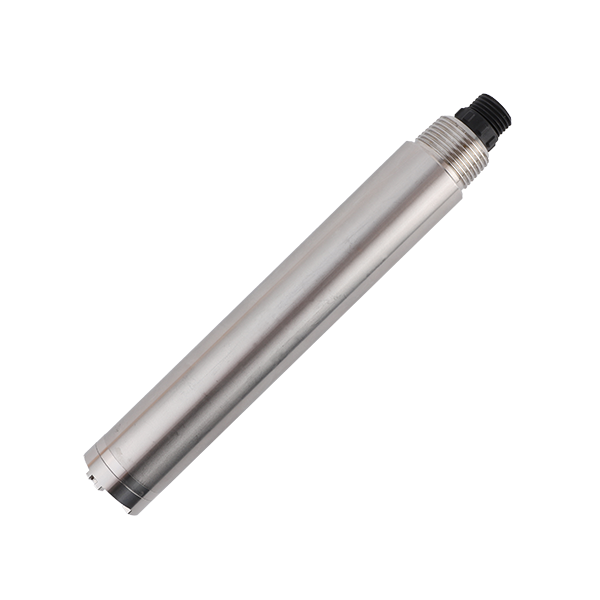

Le capteur d'huile dans l'eau en ligne est installé au point d'échantillonnage ou dans un emplacement d'immersion où un débit d'eau représentatif peut être maintenu. Il envoie des données de concentration d'huile à une unité d'acquisition par RS485 / Modbus RTU. L'unité d'acquisition gère ensuite l'affichage local, la sortie d'alarme, le stockage historique, la transmission sans fil ou l'intégration avec un système de contrôle existant. Dans une station complète, les données sur le pétrole dans l'eau peuvent être combinées avec les données de pH, de DCO, de turbidité, de conductivité, de niveau d'eau et de débit pour déterminer si un événement de pollution est isolé ou lié à un changement de processus plus large.

Compatibilité des communications et des protocoles

Pour les acheteurs industriels, RS485 / Modbus RTU reste précieux car il est prévisible, largement pris en charge et facile à câbler entre des points de surveillance distribués. Le capteur d'huile dans l'eau peut être adressé en tant qu'appareil de terrain sur un réseau Modbus, permettant à l'intégrateur de lire la valeur mesurée, l'état de compensation de température, l'adresse de l'appareil et les registres liés aux alarmes en fonction de la configuration du projet. La sortie 4-20 mA en option peut être utilisée lorsque le client nécessite une entrée analogique vers un contrôleur PLC ou existant.

La compatibilité industrielle doit être évaluée en même temps que le blindage des câbles, les connecteurs étanches, la mise à la terre, la protection contre les surtensions, la qualité de l'alimentation électrique et la distance d'installation. La référence de câblage utilise une alimentation 12-24 V CC, une communication RS485 A/B et un câblage de sortie de courant en option, qui convient à la plupart des armoires de surveillance environnementale et des contrôleurs de station.

Paramètres techniques

Scénarios d'application pour les projets d'ingénierie

Surveillance des rejets d'eaux usées pétrochimiques

Défi du site :La concentration d'huile peut augmenter rapidement lors du nettoyage de l'équipement, de la vidange du réservoir ou d'une fuite accidentelle.

Schéma d'intégration du système :Installer des capteurs d'huile dans l'eau, de pH, de DCO et de conductivité en sortie ; connectez tous les appareils de terrain à un RTU via RS485 Modbus RTU.

Valeur utilisateur :L'exploitant reçoit en continu des preuves de rejet et peut déclencher un by-pass, une rétention ou un ajustement du traitement avant que les eaux non conformes ne quittent le site.

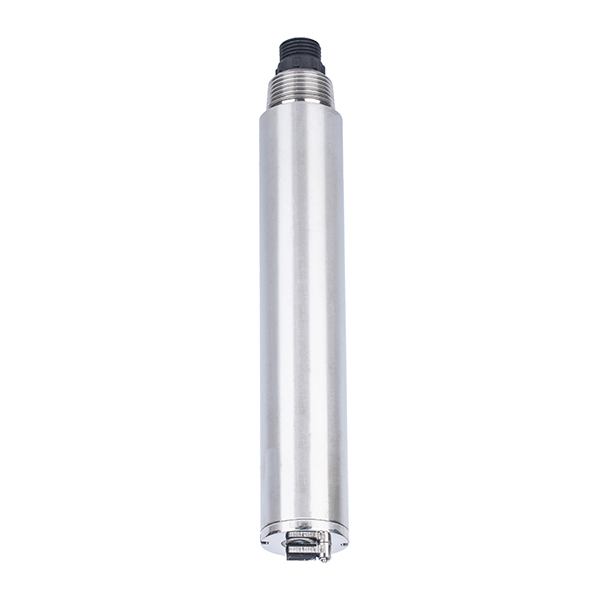

Protection des eaux de surface des ports et des chantiers navals

Défi du site :Un mince film d’huile peut apparaître à la surface de l’eau et se déplacer avec le vent ou la marée, rendant l’échantillonnage manuel incohérent.

Schéma d'intégration du système :Déployer une surveillance des hydrocarbures par fluorescence avec le niveau des eaux de surface et les données météorologiques ; utiliser des seuils d’alarme pour la répartition des patrouilles.

Valeur utilisateur :Le projet bénéficie d'une reconnaissance plus rapide des déversements et d'enregistrements d'événements plus clairs pour la coordination des interventions.

Réseau de drainage du parc industriel

Défi du site :Plusieurs entreprises déversent leurs eaux dans une conduite de drainage commune, et l'analyse des responsabilités dépend de données corrélées dans le temps.

Schéma d'intégration du système :Installez des capteurs sur les dérivations et les principaux canaux de collecte, en utilisant les adresses Modbus pour chaque point de surveillance.

Valeur utilisateur :La comparaison des tendances aide à localiser les sources de rejets anormaux et soutient une gestion fondée sur des preuves.

Traitement de l’eau produite par les champs pétrolifères et réinjection

Défi du site :Les gouttelettes d'huile, les matières en suspension et la salinité peuvent modifier les performances du traitement au fil du temps.

Schéma d'intégration du système :Combinez la mesure de l'huile dans l'eau avec la surveillance de la turbidité, de la conductivité et de la pression/débit.

Valeur utilisateur :Les équipes opérationnelles peuvent ajuster les processus de séparation et de filtration plus rapidement.

Guide de sélection pour les acheteurs et intégrateurs

La sélection d'un capteur d'huile dans l'eau en ligne doit commencer par le type d'huile attendu, la plage de concentration, le formulaire d'installation, le risque d'encrassement et l'interface de communication. La mesure de fluorescence est bien adaptée aux huiles de pétrole contenant des composés aromatiques ou conjugués. Pour les sites impliquant de l'huile végétale, un mélange d'huiles organiques, de l'eau de mer ou une forte contamination, confirmez le polluant cible et la méthode d'étalonnage avant l'achat. Si le projet nécessite à la fois un contrôle local et des rapports à distance, choisissez RS485 Modbus RTU comme interface principale et conservez 4-20 mA comme option compatible avec PLC.

Pour les documents d'achat, spécifiez la plage de mesure, la limite de détection, le temps de réponse, le matériau du boîtier, l'indice de protection, la longueur du câble, le type de connecteur, la prise en charge du registre Modbus, la méthode d'étalonnage, les matériaux de nettoyage de rechange et la procédure d'acceptation. Cela évite un problème d'approvisionnement courant : un capteur est techniquement correct mais ne peut pas être installé ou vérifié dans les conditions réelles du projet.

Notes d'intégration du système

Gardez la fenêtre de détection éloignée des murs et des sédiments. Un agencement d'immersion pratique maintient un dégagement de plus de 2 cm du flanc et de plus de 10 cm du fond. Évitez les chocs mécaniques importants, la tension du câble et le contact direct avec des solides abrasifs. Lors de la mise en service, utilisez de l'eau distillée pour l'étalonnage du zéro et une solution étalon préparée pour l'étalonnage de la pente, permettant à la lecture de se stabiliser pendant plusieurs minutes avant d'enregistrer les paramètres.

Pour le câblage du Modbus, utilisez un câble blindé, séparez le câblage du signal des câbles haute puissance et définissez une adresse esclave unique pour chaque capteur. Dans les stations extérieures, ajoutez une protection contre la foudre, des boîtes de jonction étanches et une alimentation CC stable. Pour un fonctionnement à long terme, inspectez la fenêtre optique, le joint du câble et l'état du connecteur dans le cadre du programme de maintenance.

Acceptation et documentation pour les projets de surveillance pétrolière

Pour l’acceptation du projet, l’acheteur ne doit pas se fier uniquement à un test de mise sous tension réussi. Une procédure d'acceptation pratique comprend un enregistrement d'étalonnage zéro, une vérification de la solution standard, un test de communication Modbus, un test de seuil d'alarme, l'affichage des données de la plate-forme, l'exportation des données historiques et une documentation image du point d'installation. Si le capteur est utilisé à une sortie de décharge, le dossier d'acceptation doit également indiquer si l'eau mesurée est représentative d'un fonctionnement normal ou uniquement d'un test d'eau propre.

Les distributeurs peuvent améliorer la qualité des devis en demandant le type d'huile, la plage de concentration attendue, la température de l'eau, la profondeur d'installation, la distance des câbles, le type de contrôleur et si le site nécessite une sortie analogique. Ces détails permettent d'éviter les commandes sous-spécifiées et de réduire les modifications sur le terrain après la livraison.

FAQ pour l'évaluation de projet

Q1 : Quand faut-il sélectionner un capteur d'huile dans l'eau en ligne au lieu d'un échantillonnage en laboratoire ?

R : Utilisez la détection en ligne lorsque le projet nécessite des preuves continues, des alarmes de déversement ou des enregistrements de tendances. Les tests en laboratoire restent utiles pour la vérification, mais ils ne peuvent remplacer la surveillance en temps réel aux points de rejet.

Q2 : La mesure par fluorescence de l’huile dans l’eau convient-elle à tous les types d’huile ?

R : Il est particulièrement adapté aux huiles pétrolières contenant des composés fluorescents. Pour les huiles spéciales, les eaux usées mélangées ou l'huile végétale, l'acheteur doit confirmer l'applicabilité de l'étalonnage avec des échantillons représentatifs.

Q3 : Le capteur peut-il être connecté à un PLC existant ?

R : Oui. RS485 Modbus RTU convient à l'intégration de PLC, RTU et d'un enregistreur de données. Le 4-20 mA en option peut être utilisé lorsque le contrôleur n'accepte que les entrées analogiques.

Q4 : Quelle position d'installation réduit les fausses lectures ?

R : Choisissez un point d'écoulement représentatif, évitez les coins stagnants, gardez un espace libre par rapport à la paroi et au fond du réservoir et évitez les bulles, les sédiments ou les dommages causés par l'essuyage sur la fenêtre optique.

Q5 : Comment définir les seuils d’alarme ?

R : Définissez des seuils en fonction des limites de rejet, des valeurs de fond et des risques liés au processus. De nombreux projets utilisent des niveaux d’avertissement et d’action plutôt qu’un seul point d’alarme.

Q6 : Quel entretien est requis ?

R : Nettoyez régulièrement la fenêtre optique avec de l'eau propre et un chiffon doux, inspectez la tension des câbles et les joints d'étanchéité, et enregistrez l'historique d'étalonnage pour acceptation.

Q7 : Le capteur a-t-il besoin d’une armoire de prétraitement d’échantillonnage ?

R : Pour les points d’immersion directe, ce n’est peut-être pas le cas. Pour les endroits à haute teneur en solides, à débit variable ou d’accès difficile, un dispositif d’échantillonnage et de contrôle du débit peut améliorer la stabilité.

Q8 : Quels documents doivent être inclus dans la passation des marchés ?

R : Incluez la fiche technique, la liste de registre Modbus, le schéma de câblage, la méthode d'étalonnage, le dessin d'installation, les conditions de garantie et les recommandations de pièces de rechange.

Q9 : Une station peut-elle surveiller l’huile ainsi que la DCO et le pH ?

R : Oui. L'huile dans l'eau peut partager une unité d'acquisition de données avec des capteurs de DCO, de pH, de turbidité, de conductivité et de niveau, à condition que l'adresse et la capacité électrique soient planifiées.

Q10 : Qu'est-ce qui rend la page utile pour l'évaluation de projets ?

R : Il relie le principe de mesure, l'installation sur le terrain, la compatibilité des protocoles et les paramètres d'acceptation, permettant aux ingénieurs de comparer le capteur au scénario de décharge réel.

Résumé

Un capteur d'huile dans l'eau en ligne est un appareil de mesure sur le terrain destiné aux projets où la pollution par les hydrocarbures doit être détectée avant qu'elle ne devienne un problème de conformité ou d'intervention d'urgence. Pour les acheteurs et intégrateurs du NiuBoL, la valeur pratique réside dans la mesure de la fluorescence, la compatibilité du RS485 Modbus RTU, le fonctionnement à faible consommation, la protection contre l'immersion IP68 et les procédures claires d'étalonnage et d'installation. Lorsqu'il est spécifié avec l'aménagement correct du site et la méthode d'acquisition de données, il devient un nœud fiable dans un système de surveillance de la qualité de l'eau industrielle.
