Sélection des capteurs MLSS pour le contrôle de la concentration des boues dans les projets STP

Le MLSS n’est pas seulement un numéro de laboratoire dans le traitement des eaux usées. Pour les réservoirs d’aération, les boues de retour et le contrôle de procédé, un capteur MLSS peut réduire le fonctionnement aveugle s’il est correctement placé et maintenu propre. Une citation NiuBoL pratique pour le capteur MLSS devrait montrer comment la sonde se situe dans le système de surveillance, comment les données sont transmises, et ce que l’équipe du site doit maintenir après la mise en service.

Pour les équipes achats, la valeur du capteur MLSS ne réside pas dans le nom du produit. La valeur d’achat est mesurée par la clarté avec laquelle le contrôle des procédés MLSS soutient les décisions de modification de la concentration de biomasse dans les réservoirs d’aération et les conduites de retour de boues. Pour cette raison, la RFQ doit inclure l’état de l’eau, les photos d’installation et la méthode d’acceptation avant NiuBoL de préparer le devis de contrôle du procédé MLSS.

Où se situe le capteur MLSS dans le système de surveillance

Le capteur MLSS est le point de mesure de l’extrémité humide. Dans les cuves d’aération et les conduites de retour de boues, il peut passer par un contrôleur, une PLC, une RTU, un enregistreur de données, une passerelle IoT ou un écran SCADA selon la conception de l’armoire. Une station de contrôle de procédé MLSS fiable nécessite également une alimentation stable, un routage sécurisé des câbles, un ajustement correct des registres, des alarmes réalistes et un chemin de service pour la sonde.

Il convient aux usines municipales d’eaux usées, au traitement biologique industriel, à la surveillance des boues de retour et aux systèmes d’automatisation STP. Il est moins adapté lorsque les boues sont extrêmement peu homogènes et que le projet refuse toute corrélation du site ou plan de nettoyage. Écrire la limite de contrôle du procédé MLSS dans le dossier du projet facilite la jugeance des litiges ultérieurs lorsque l’eau, l’installation ou la maintenance changent aux réservoirs d’aération et aux conduites de retour des boues.

Compatibilité des communications et des protocoles

Pour les projets industriels, le capteur MLSS doit être spécifié avec des détails de communication avant la production des panneaux. Pour le contrôle des processus MLSS, confirmez le support RS485 Modbus RTU du modèle de NiuBoL sélectionné et si le projet nécessite un canal optionnel 4-20 mA. Pour le capteur MLSS, demandez la fréquence de bauds, le réglage d’adresse, la liste des registres, la mise à l’échelle des unités, la terminaison du blindage et les notes de mise à la terre avant la publication des plans du panneau.

La sortie analogique reste utile sur les panneaux de rétrofit lorsque le propriétaire dispose de canaux d’entrée libres et souhaite un signal simple à une boucle pour le contrôle des processus MLSS. Pour les nouveaux réservoirs d’aération et les stations de lignes de retour de boue avec plusieurs sondes, RS485 Modbus RTU réduit les fils de câbles et laisse de la place pour des paramètres associés.

Paramètres techniques à confirmer avant commande

Le tableau ci-dessus utilise les valeurs publiées sur NiuBoL pages produits ou manuels produits lorsque disponibles. Si les réservoirs d’aération et les conduites de boue de retour dépassent les limites indiquées, demandez NiuBoL de vérifier le modèle, le matériau humidifié, le montage et l’intervalle de maintenance avant l’approbation de l’achat.

Scénarios d'application et valeur technique

Guide de sélection pour les acheteurs et intégrateurs

Sélectionner le capteur MLSS commence par la décision sur l’eau, pas par le catalogue. Si la variation de concentration de biomasse ne nécessite que des confirmations occasionnelles, des tests portables ou des échantillonnages en laboratoire peuvent être la solution la plus économique. Si les données des capteurs MLSS déclenchent des alarmes, des changements de traitement, la protection ou les dossiers d’équipement, spécifiez la propriété documentée des communications et de la maintenance.

Les acheteurs doivent comparer les fournisseurs selon leur portée complète. Comparez le prix de la sonde du capteur MLSS avec le prix du package complet, car le contrôleur, le porte-câble, la passerelle, les standards, les pièces détachées, les manuels, l’emballage et le fret modifient le budget réel. Les distributeurs doivent séparer le stock récurrent des commandes d’ingénierie, tandis que les entrepreneurs doivent soumettre les notes de câblage, de support et d’acceptation avec la proposition de contrôle de procédé MLSS.

Notes d'installation et d'acceptation

N’installez pas le capteur MLSS à l’endroit physique le plus simple si ce point ne correspond pas à la décision sur l’eau. Évitez les endroits où l’eau stagnante, les bulles, les dépôts, le dosage direct de produits chimiques ou les câbles exposés peuvent fausser les dossiers de contrôle du procédé MLSS. Pour le montage en immersion dans les cuves d’aération et les conduites de retour de boues, vérifiez la profondeur, la résistance des supports et si les techniciens peuvent retirer ou nettoyer la sonde en toute sécurité. Pour les cellules de flux ou boucles de dérivation des capteurs MLSS, examinez la pression, la stabilité de l’écoulement, la représentativité de l’échantillon et l’isolation de maintenance.

L’acceptation pour le contrôle de processus MLSS doit inclure un test humide, une revue des tendances stables, une capture d’écran de communication, une démonstration d’alarme, un enregistrement de comparaison ou d’étalonnage, des photos du site et une vérification des pièces de rechange. Stockez cet enregistrement avec le fichier projet. Lorsque les données changent ensuite de manière inattendue, l’enregistrement de transfert aide à distinguer les variations réelles de concentration de biomasse des encrassements, des défauts de câblage, des inadéquations de la plage ou de l’entretien manqué.

Limites de placement et de contrôle de processus MLSS

Un capteur MLSS peut améliorer la visibilité de la concentration de boues, mais seulement si le point de mesure représente le processus. Les cuves d’aération présentent des schémas de mélange, des bulles et des variations biologiques. Les conduites de boue de retour peuvent avoir un taux élevé de solides et un débit variable. Un document d’appel doit indiquer si le capteur supporte un examen de l’aération, le contrôle de l’âge des boues, la surveillance des boues de retour ou l’acceptation par l’entrepreneur.

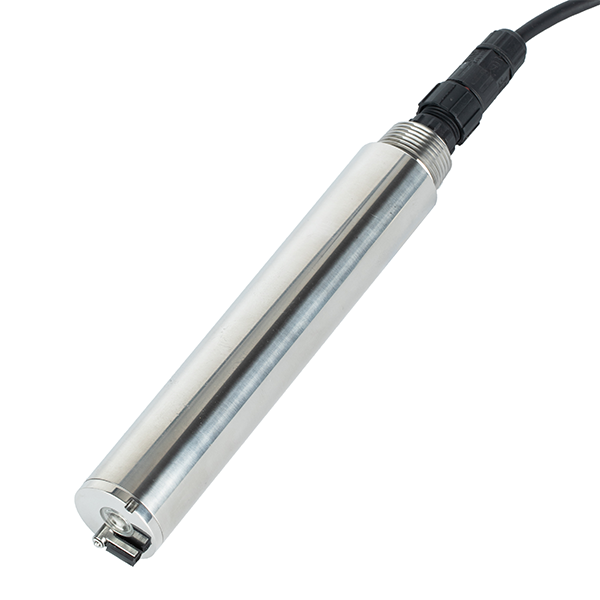

L’auto-nettoyage est précieux pour le traitement des boues, mais cela ne supprime pas le besoin d’inspection. Les acheteurs doivent définir les contrôles de l’état des brosses, l’intervalle de nettoyage, la protection des câbles et la méthode de retrait des supports. Si l’usine contient une forte teneur en graisses, fibres ou solides irréguliers, incluez ces informations dans la RFQ car elles influencent la maintenance et la conception de l’installation.

Pour SCADA intégration, vérifiez si RS485 ou 4-20 mA est préférable. RS485 est utile pour le sondage numérique des registres et les stations multi-capteurs ; 4 à 20 mA peuvent être plus simples pour les panneaux PLC plus anciens. L’acceptation doit inclure une revue des tendances stables, une comparaison avec le MLSS de laboratoire, l’échelle des résultats et la remise en main.

Pour les fournisseurs de paquets, incluez une courte note indiquant où les échantillons manuels seront prélevés lors de la comparaison. Si l’échantillon de laboratoire provient d’une zone de réservoir différente du capteur, le désaccord peut refléter une répartition des boues plutôt qu’une erreur du capteur. Ce petit détail d’acceptation évite les demandes de remplacement inutiles après la mise en service.

Liste de contrôle des RFQ et limite d’achat

Une RFQ utile pour un capteur MLSS doit inclure l’emplacement du réservoir ou des tuyaux, la plage MLSS attendue, l’homogénéité des solides, l’intervalle de nettoyage, la longueur du câble, le type de sortie, le modèle du contrôleur, le support de montage et le plan de comparaison d’acceptation. Incluez la quantité, la destination, les documents, la date de livraison cible, les besoins en emballage et si le devis doit couvrir uniquement la sonde ou l’ensemble du point de contrôle du processus MLSS.

Le budget de contrôle des processus MLSS varie avec la portée, la sortie, le matériau humide, les câbles, la conception de nettoyage, le contrôleur, la passerelle, l’enceinte, les certificats, les pièces détachées et le calendrier d’expédition. Pour comparer les fournisseurs sur le capteur MLSS, demandez des tarifs détaillés afin que les accessoires manquants ou les hypothèses de service soient visibles.

FAQ sur les décisions de projet

Q1 : Que faut-il décider en premier lors de l’achat d’un capteur MLSS ?
R : Décider de la décision de projet derrière la mesure. Pour le contrôle de la concentration des boues, le capteur doit prendre en charge une action définie telle que la révision des alarmes, l’ajustement du processus, la planification de la maintenance, la priorité d’échantillonnage ou l’acceptation du projet.

Q2 : Le capteur MLSS peut-il se connecter à RS485 Modbus systèmes RTU ?
R : Oui, le projet peut utiliser RS485 Modbus UTR lorsque le modèle de contrôle de processus MLSS sélectionné NiuBoL fournit cette sortie. Avant de mettre en service le capteur MLSS, vérifiez la carte des registres, le débit de bauds, l’adresse, le schéma de câblage et l’unité affichée sur le PLC, l’UTR ou la passerelle.

Q3 : Quand le capteur MLSS est-il moins adapté ?
R : Il est moins adapté lorsque les cuves d’aération et les conduites de boue de retour n’ont pas de point de montage représentatif, pas d’accès de nettoyage, pas de méthode de comparaison ou d’opérateur responsable des lectures anormales. Corrigez ces conditions du projet avant d’acheter du matériel.

Q4 : Les acheteurs doivent-ils choisir uniquement un capteur MLSS ou un ensemble de surveillance plus large ?
R : Choisissez un seul capteur lorsque le contrôle de processus MLSS répond à lui seul à la question de l’opération ou du rapport. Choisissez un package lorsque des lectures associées sont nécessaires pour expliquer le même événement de contrôle de processus MLSS au lieu d’afficher des nombres isolés.

Q5 : Quelles informations raccourcissent le cycle de cotation ?
R : Envoyer le type d’eau, la portée attendue, l’emplacement des réservoirs d’aération et des lignes de boue de retour, la longueur du câble, le protocole de sortie, le modèle contrôleur ou passerelle, l’accès au service, la quantité et la destination. Les photos et les dessins réduisent les questions qui s’allent et viennent.

Q6 : Comment faut-il vérifier l’acceptation du site ?
R : L’acceptation du capteur MLSS doit inclure les tests humides, la stabilité enregistrée, le sondage de communication, le comportement des alarmes, les preuves d’étalonnage ou de comparaison, les photos d’installation et les pièces détachées préparées pour la première période de service.

Q7 : Qu’est-ce qui cause de mauvaises données de terrain provenant du capteur MLSS ?
R : Les problèmes typiques de données de contrôle de procédé MLSS incluent un mauvais emplacement d’échantillonnage, des encrassements, des bulles, des incompatibilités de cuisson, des dommages aux câbles, du bruit de mise à la terre, des erreurs de compensation, des erreurs de mise à Modbus échelle et des enregistrements de service manquants.

Q8 : Comment NiuBoL supporte les intégrateurs de systèmes ?
R : NiuBoL peut prendre en charge la sélection des contrôles de procédé MLSS avec des liens produits, la confirmation de sortie, les notes de câblage, les détails de Modbus, la discussion sur les câbles et les montages, ainsi qu’une limite de devis pour les soumissions.

Q9 : Que devraient confirmer les distributeurs avant de stocker un capteur MLSS ?
R : Les distributeurs doivent séparer la demande de remplacement récurrent des projets de contrôle de procédé MLSS conçus pour les projets. La planification d’origine pour le capteur MLSS devrait confirmer la portée commune, la sortie, la longueur des câbles, les manuels, les pièces détachées et les industries locales les plus susceptibles d’acheter.

Q10 : Quels enregistrements après-vente doivent être conservés ?
R : Conservez des photos d’installation des capteurs MLSS, des registres d’étalonnage, des dates de nettoyage, des captures d’écran de sondage, les réglages d’alarme, les remplacements de rechange et les résultats comparatifs pour la garantie et le dépannage. Ces documents protègent à la fois l’acheteur et le fournisseur.

Résumé

La sélection des capteurs MLSS pour le contrôle de la concentration de boues dans les projets STP devrait aider les acheteurs à comparer la portée des projets, pas seulement les noms des capteurs. La valeur pratique du capteur MLSS dépend des conditions de l’eau, de l’installation, de la compatibilité des communications, de la planification de la maintenance et des preuves d’acceptation.

Pour un devis NiuBoL, envoyez l’objectif de contrôle du procédé MLSS, la masse d’eau, la portée attendue, la méthode d’installation, la sortie, la longueur du câble, la puissance, la quantité et l’objectif de livraison. NiuBoL peut alors séparer la sonde, le contrôleur, la passerelle, les accessoires de montage et les pièces détachées afin que l’acheteur compare un package de contrôle de processus MLSS réaliste.
