Solution de système de surveillance en ligne de la qualité de l'eau des piscines : Guide d'application technique des capteurs de pH NBL-PHG-206 et de chlore résiduel NBL-CL-206

NiuBoL NBL-PHG-206 pH-mètre en ligne et NBL-CL-206 capteur de chlore résiduel : Solution de surveillance en ligne de la qualité de l’eau des piscines – Guide d’application en ingénierie

Le système de surveillance en ligne de la qualité de l’eau des piscines réalise la collecte automatique de données, la transmission sans fil, l’analyse dans le cloud et le contrôle par liaison en collectant en temps réel les paramètres clés tels que le chlore résiduel, la valeur de pH et la température. Il fournit des solutions fiables de gestion de la qualité de l’eau de qualité industrielle pour les intégrateurs de systèmes, les fournisseurs de solutions IoT, les contractants de projets et les entreprises d’ingénierie.

Le capteur de pH NiuBoL NBL-PHG-206 et le capteur de chlore résiduel NBL-CL-206 adoptent le protocole RS-485 Modbus RTU et prennent en charge une intégration transparente avec les systèmes PLC, DCS et SCADA, répondant aux besoins de surveillance continue en ligne des sites de natation, des piscines d’hôtels et des installations publiques de natation. Cet article se concentre sur les points d’achat commercial et de mise en œuvre de projet, détaillant les spécifications techniques des produits, les scénarios d’application, le guide de sélection, les précautions d’intégration et les spécifications de maintenance afin d’aider les équipes d’ingénierie à optimiser la conception du système et à réduire les coûts du cycle de vie complet.

Nécessité en ingénierie du système de surveillance en ligne de la qualité de l’eau des piscines

En tant que lieu public à haute fréquence, la qualité de l’eau des piscines est directement liée à la sécurité hygiénique et à la conformité opérationnelle. Selon les normes nationales pertinentes, la qualité de l’eau des piscines doit contrôler strictement le chlore résiduel libre entre 0,3 et 1,0 mg/L, maintenir la valeur de pH dans la plage de 7,0 à 7,8, et prêter attention aux paramètres tels que la température et la turbidité.

La détection manuelle traditionnelle par échantillonnage présente des problèmes tels que le retard temporel et les données discontinues, tandis que le système de surveillance en ligne peut réaliser une surveillance en temps réel 24h/24 grâce à l’échantillonnage par circulation en pipeline, prendre en charge l’alerte automatique en cas de dépassement et la liaison de dosage, améliorant efficacement l’efficacité de la supervision hygiénique et réduisant la charge de gestion des sites.

Pour les intégrateurs de systèmes, ce type de système peut être rapidement intégré aux systèmes d’automatisation des bâtiments ou aux plateformes IoT existants pour réaliser la visualisation des données à distance et la gestion unifiée de plusieurs sites. Les contractants de projets bénéficient de la conception d’interface standardisée, raccourcissant les cycles de construction sur site. La série de capteurs NiuBoL présente un degré de protection IP68 et des caractéristiques de faible consommation, s’adaptant aux conditions de travail complexes des piscines intérieures et extérieures et garantissant un fonctionnement stable à long terme.

Présentation des composants principaux de la surveillance en ligne de la qualité de l’eau des piscines NiuBoL

NiuBoL a lancé le capteur de pH en ligne NBL-PHG-206 et le capteur de chlore résiduel en ligne NBL-CL-206 pour les applications de piscines. Les deux prennent en charge la sortie numérique Modbus RTU, facilitant l’intégration de systèmes multiparamètres. Les deux adoptent une carcasse en alliage ABS/PC avec une excellente résistance à la corrosion et sont équipés d’une compensation automatique de température Pt1000 pour éliminer l’influence des fluctuations de température sur la précision de la mesure.

Le capteur de pH NBL-PHG-206 est adapté à la surveillance de la qualité de l’eau environnementale et à la mesure continue des solutions acides-alcalines. La technologie d’électrode en verre brevetée permet à la solution de référence interne de s’infiltrer lentement à travers un pont salin microporeux sous une pression ≥100 kPa, avec une infiltration positive durant plus de 20 mois, prolongeant considérablement la durée de vie de l’électrode. Le design d’amplificateur différentiel à double haute impédance renforce la capacité anti-interférences, avec un temps de réponse T90 inférieur à 30 secondes, ce qui le rend adapté aux besoins de surveillance à haute fréquence des systèmes de circulation d’eau des piscines.

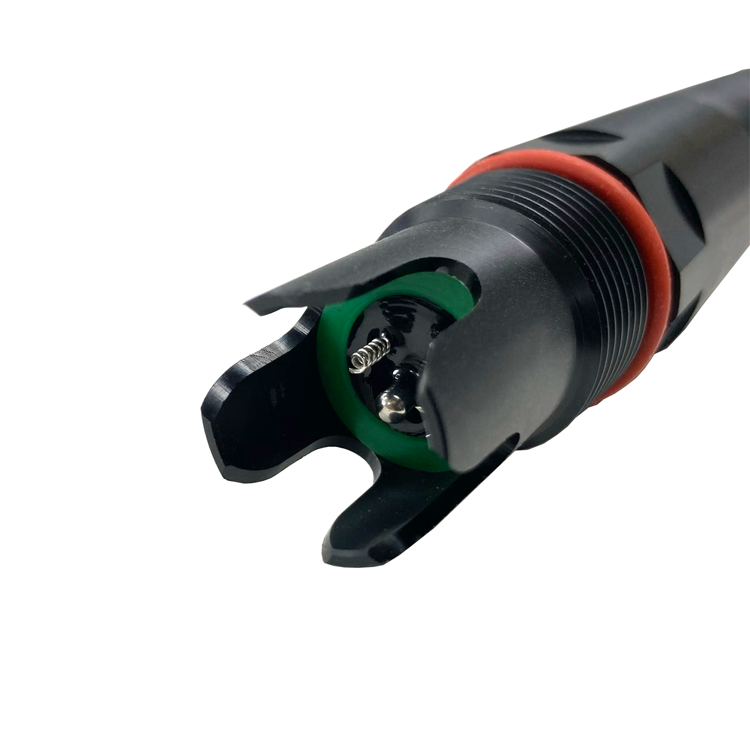

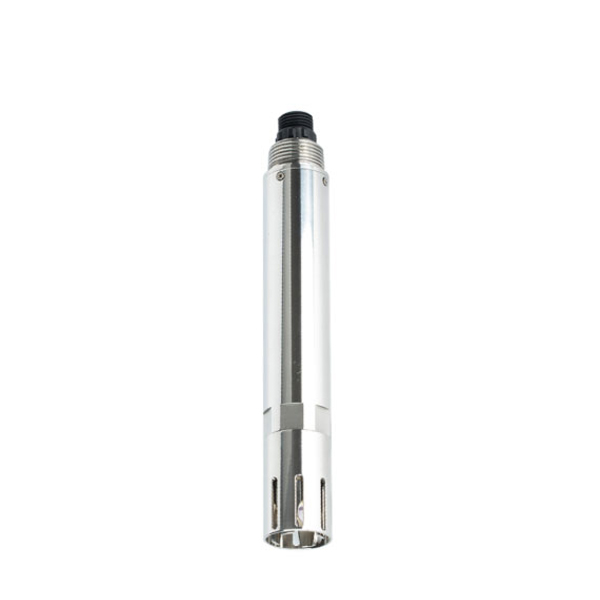

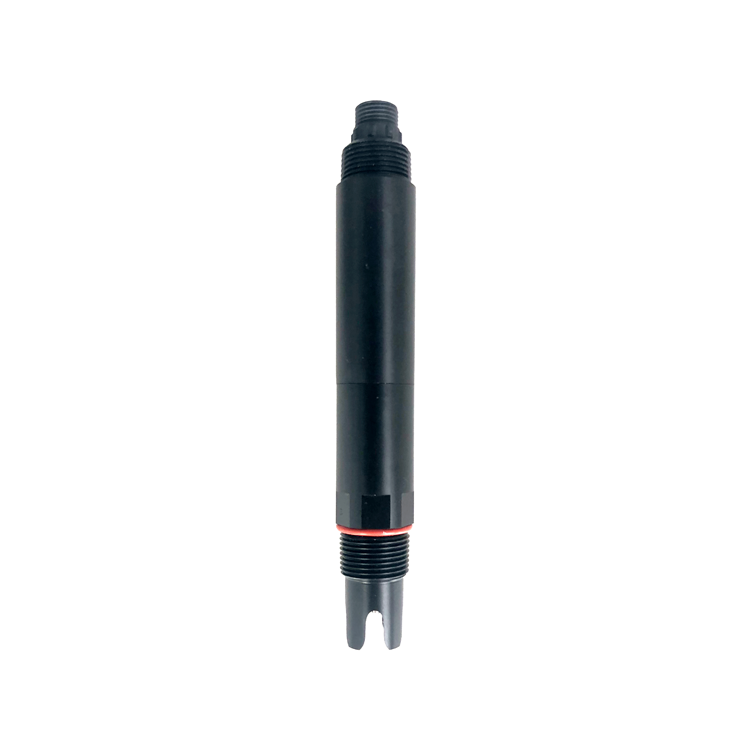

Le capteur de chlore résiduel NBL-CL-206 adopte le principe de mesure par méthode à tension constante et est spécialement conçu pour le traitement de l’eau potable, les piscines et l’eau de circulation de refroidissement. La plage couvre 0~2,000 mg/L (calculé en HClO), avec une résolution de 0,001 mg/L et une précision de ±5 % ou ±0,05 mg/L. Les conditions de fonctionnement sont pH 4~9, avec un temps de réponse T90 inférieur à 90 secondes, adapté au contrôle précis de l’effet de désinfection des piscines.

Les deux capteurs prennent en charge l’installation submersible ou en cellule de débit. L’interface standard 3/4 NPT facilite la connexion avec les systèmes de pipelines existants. L’alimentation est de 12~24 V DC, avec une consommation électrique aussi faible que 0,2 W@12 V, réduisant la consommation énergétique globale du système.

Scénarios d’application typiques de la surveillance de la qualité de l’eau des piscines

Les capteurs NiuBoL sont largement utilisés dans les projets de surveillance en ligne de la qualité de l’eau pour les piscines intérieures et extérieures, les piscines d’eau chaude et les installations commerciales de piscines telles que les hôtels et les centres de fitness.

Dans les grands sites de natation, le système envoie l’eau de la piscine aux capteurs installés dans des cellules de débit par pompage en pipeline pour réaliser une détection continue et synchrone du chlore résiduel et de la valeur de pH. Une fois que le chlore résiduel libre tombe en dessous de 0,3 mg/L ou que la valeur de pH s’écarte de 7,0~7,8, le système peut se lier aux pompes de dosage pour un ajustement automatique afin de garantir l’efficacité de la désinfection et le confort humain. Les fournisseurs de solutions IoT peuvent accéder davantage aux plateformes cloud pour prendre en charge la visualisation à distance des données en temps réel, des tendances historiques et des enregistrements d’alarmes via des téléphones mobiles ou des ordinateurs, améliorant l’efficacité de l’exploitation et de la maintenance unifiée sur plusieurs sites.

Pour les projets de contrat d’ingénierie, tels que la construction de nouveaux centres de natation ou la rénovation de piscines existantes, les capteurs NiuBoL peuvent être combinés avec des capteurs de turbidité et de température pour former des nœuds de surveillance multiparamètres. L’installation submersible convient aux bassins d’équilibre ou aux principales conduites de circulation, tandis que l’installation en cellule de débit convient aux exigences d’échantillonnage précis. Les scénarios typiques incluent également les piscines pour enfants (nécessitant un contrôle plus strict du pH pour réduire l’irritation cutanée) et les piscines de compétition (nécessitant une réponse rapide aux changements de désinfection sous une utilisation à haute fréquence).

Dans les environnements intérieurs de piscines à haute température et haute humidité, le degré de protection IP68 garantit un fonctionnement en immersion prolongée des capteurs. Pour les projets de piscines extérieures, le bus RS-485 peut être utilisé pour la transmission de données à longue distance, réduisant la complexité du câblage.

Guide de sélection des produits de capteurs

La sélection doit prendre en compte de manière globale les conditions de qualité de l’eau des piscines, les exigences d’intégration du système et la facilité de maintenance.

• La mesure du pH privilégie le NBL-PHG-206 : adapté à l’eau de circulation standard des piscines (pH 7,0~7,8). La large plage 0~14,00 couvre les écarts extrêmes possibles. Le système de référence breveté convient aux scénarios de fonctionnement continu à long terme.

• La mesure du chlore résiduel privilégie le NBL-CL-206 : ciblé sur les exigences de contrôle du chlore résiduel libre de 0,3~1,0 mg/L. La méthode à tension constante fonctionne de manière stable dans la plage de pH 4~9. L’installation en cellule de débit garantit une vitesse d’écoulement stable (recommandée 30-60 L/h).

• Intégration de système multiparamètres : les deux prennent en charge le protocole Modbus RTU et peuvent être connectés avec des contrôleurs tiers ou des unités d’acquisition de données pour réaliser la collecte simultanée du chlore résiduel, du pH et de la température. Si le projet a besoin d’étendre la surveillance de la turbidité ou de l’ORP, il est recommandé de réserver l’espace d’adresse RS-485.

• Adaptabilité environnementale : température de fonctionnement 0~50℃ (pH) / 5~50℃ (chlore résiduel), résistance à la pression ≤0,2 MPa, adapté à la plupart des systèmes de circulation des piscines. La longueur de câble standard est de 5 mètres et prend en charge la personnalisation pour correspondre à la distance de câblage sur site.

Les équipes d’ingénierie peuvent évaluer le nombre de capteurs et les emplacements d’installation en fonction du volume de la piscine, du débit de circulation et des exigences réglementaires. Habituellement, 1 à 2 points de surveillance sont installés sur la conduite de circulation principale, et les bassins auxiliaires peuvent ajouter des nœuds indépendants.

Précautions d’installation et d’intégration du système des capteurs

Avant l’installation, confirmer que le débit d’eau au point d’échantillonnage est stable pour éviter l’influence des bulles ou des zones mortes sur la mesure. Le NBL-PHG-206 prend en charge l’installation submersible, avec 1/3 du capteur immergé dans la solution. Le NBL-CL-206 est recommandé d’être installé avec une cellule de débit, avec la partie de mesure proche de l’entrée d’eau et la vitesse d’écoulement contrôlée à 30-60 L/h pour garantir la stabilité de la mesure.

Pour l’intégration, le protocole RS-485 Modbus RTU prend en charge les codes de fonction standard pour lire les valeurs en temps réel, les données de compensation de température et l’état de l’équipement. Il est recommandé d’utiliser des câbles blindés avec mise à la terre à une seule extrémité pour supprimer les interférences électromagnétiques. Lorsque la longueur du bus dépasse 100 mètres, envisager d’utiliser des répéteurs ou de réduire la vitesse en bauds. Séparer le circuit d’alimentation du circuit de signal pour éviter les interférences de masse commune.

Lors de l’intégration du système, les données des capteurs peuvent être mappées aux quantités analogiques ou registres PLC pour réaliser le contrôle par liaison avec les pompes de dosage et les pompes de circulation. L’accès à la plateforme cloud nécessite la configuration d’une passerelle Modbus et prend en charge les méthodes de transmission sans fil telles que 4G/WiFi pour une exploitation et une maintenance à distance pratiques. Avant la mise en service initiale, effectuer une calibration à deux points sur le capteur de pH en utilisant une solution tampon standard, et compléter la calibration à deux points sur le capteur de chlore résiduel selon le manuel pour garantir une ligne de base précise.

Spécifications d’utilisation et de maintenance des capteurs

Pour maintenir la précision de la mesure, la maintenance des capteurs doit être intégrée au plan d’exploitation et de maintenance quotidien. Avant la mesure, nettoyer le capteur dans de l’eau distillée ou déionisée et le sécher avec du papier filtre pour éviter d’apporter des impuretés dans l’eau de la piscine. Lorsqu’il n’est pas utilisé, le nettoyer soigneusement et le stocker dans une gaine de protection contenant une solution de chlorure de potassium 3 mol/L.

Vérifier régulièrement la sécheresse des bornes de câblage. En cas de saleté, essuyer avec de l’alcool anhydre et sécher à l’air. Éviter l’immersion prolongée dans de l’eau pure ou des solutions protéiques et empêcher le contact avec de la graisse de silicone organique. Lorsque des dépôts apparaissent sur la membrane de verre, laver avec de l’acide chlorhydrique dilué et rincer abondamment. Après une période d’utilisation, effectuer la calibration avec l’instrument. Si une calibration stable ne peut toujours pas être obtenue, le capteur doit être remplacé.

Lors de l’installation du NBL-CL-206 dans une cellule de débit, vérifier régulièrement la vitesse d’écoulement et la propreté de la tuyauterie pour empêcher l’attachement microbien d’affecter le temps de réponse. La maintenance standardisée peut prolonger la durée de vie de l’électrode à plusieurs fois celle des capteurs industriels ordinaires et réduire les coûts de maintenance du projet.

Paramètres techniques du capteur de pH NBL-PHG-206

Paramètres techniques du capteur de chlore résiduel NBL-CL-206

FAQ

Q1 : Quels paramètres le système de surveillance en ligne de la qualité de l’eau des piscines surveille-t-il principalement ?

R : Les paramètres principaux incluent le chlore résiduel libre (0,3~1,0 mg/L), la valeur de pH (7,0~7,8), la température et la turbidité optionnelle. Le NBL-PHG-206 et le NBL-CL-206 de NiuBoL peuvent être combinés pour couvrir les exigences principales.

Q2 : Quelle méthode d’installation convient au capteur de chlore résiduel NBL-CL-206 ?

R : L’installation en cellule de débit est recommandée. La partie de mesure du capteur doit être proche de l’entrée d’eau, avec la vitesse d’écoulement contrôlée à 30-60 L/h pour garantir la stabilité de la mesure.

Q3 : Comment réaliser l’intégration avec le système PLC ?

R : La connexion directe est réalisée via le protocole RS-485 Modbus RTU. Il prend en charge les codes de fonction standard pour lire les données de pH, de chlore résiduel et de température. Des adresses indépendantes peuvent être configurées en ingénierie pour éviter les conflits.

Q4 : Quelle est la durée de vie du capteur de pH dans les environnements de piscines ?

R : Le système de référence breveté a une infiltration positive durant plus de 20 mois. Avec une maintenance standardisée, la durée de vie est nettement supérieure à celle des électrodes industrielles ordinaires.

Q5 : Comment réaliser une liaison automatique lorsque le système dépasse les limites ?

R : Après que les données des capteurs sont connectées au contrôleur, des seuils peuvent être définis pour déclencher la sortie de relais, se liant avec les pompes de dosage pour ajuster le chlore résiduel ou la valeur de pH.

Q6 : Que faut-il noter pour la première calibration après l’installation ?

R : Utiliser le même lot de solution tampon standard pour compléter la calibration à deux points dans la même fenêtre temporelle afin de garantir la cohérence des lectures entre plusieurs capteurs.

Q7 : Quel est l’impact des environnements à basse ou haute température sur la mesure ?

R : La compensation automatique de température Pt1000 intégrée peut corriger la déviation du potentiel de l’électrode, mais la valeur affichée finale est la valeur réelle à la température actuelle. Dans la conception d’ingénierie, des maillons de contrôle de température peuvent être définis selon les exigences du processus.

Q8 : Quelles informations doivent être fournies lors de l’achat du projet pour obtenir des recommandations de sélection précises ?

R : Fournir des paramètres tels que le volume de la piscine, le débit de circulation, l’emplacement d’installation (submersible/cellule de débit), les exigences de communication et la longueur du câble afin de faciliter l’appariement de la configuration optimale.

Résumé

Le capteur de pH NiuBoL NBL-PHG-206 et le capteur de chlore résiduel NBL-CL-206 fournissent des solutions stables et faciles à intégrer pour les projets de surveillance en ligne de la qualité de l’eau des piscines. Grâce à la sortie numérique Modbus RTU, à la protection IP68 et à la technologie d’électrode brevetée, ils peuvent garantir efficacement un contrôle précis du chlore résiduel libre et de la valeur de pH, aidant les intégrateurs de systèmes et les entreprises d’ingénierie à réaliser une gestion efficace et conforme de la qualité de l’eau. L’installation standardisée, la calibration régulière et la maintenance sont la clé pour garantir le fonctionnement fiable à long terme du système. Pour la confirmation des paramètres techniques, les tests de prototype ou les solutions d’intégration personnalisées, veuillez contacter l’équipe professionnelle NiuBoL pour promouvoir ensemble la mise en œuvre de projets de haute qualité de surveillance de la qualité de l’eau des piscines.
