Compteur TDS en ligne pour systèmes d’osmose inverse et de traitement de l’eau : Guide de sélection

Un compteur TDS en ligne est généralement spécifié pour les centrales d’osmose inverse, les patins de traitement de l’eau, les systèmes d’irrigation et les conduites d’eau de procédé où la charge d’ions dissous doit être suivie en continu. Dans la plupart des instruments industriels, le TDS provient de la conductivité. Cela signifie que les acheteurs doivent comprendre à la fois la plage de conductivité et la logique de conversion avant de comparer les devis.

Le TDS est normalement calculé à partir de la conductivité

La conductivité mesure comment l’eau du puits transporte le courant électrique. Le TDS est une valeur estimée des solides dissous basée sur un facteur de conversion. Le facteur de conversion dépend de la chimie de l’eau, donc un compteur TDS en ligne n’est fiable pour la tendance et le contrôle que lorsque l’utilisateur comprend si la valeur TDS affichée correspond à l’attente de l’application.

Vérification NiuBoL spécifications des capteurs EC et TDS

Pour la plage de conductivité de 0 à 5000 μS/cm, le manuel indique une plage de référence TDS allant jusqu’à 3000 mg/L. D’autres plages de conductivité sont disponibles par modèle. Pour la surveillance d’osmose inverse, la clé n’est pas la plage la plus élevée ; La clé réside dans la sensibilité au point d’alimentation, de perméation ou de rejet attendu.

Où installer des points TDS en ligne dans les systèmes d’osmose inverse

Les valeurs d’alarme doivent être spécifiques à chaque processus

N’utilisez pas les valeurs génériques d’alarme TDS sans connaître la consommation d’eau. L’eau potable, l’alimentation des chaudières, l’irrigation, l’hydroponie et le rinçage industriel ont des limites différentes. Un système utile sépare les valeurs d’avertissement des valeurs d’urgence et enregistre lorsque l’entretien ou le nettoyage peut expliquer un changement.

Choix d’intégration

RS485 Modbus RTU est adaptée aux systèmes de surveillance TDS multipoint car un ou plusieurs PLC peuvent interroger plusieurs capteurs. Une option de 4 à 20 mA sur certains modèles de conductivité de la série 4 est utile pour des panneaux analogiques simples. L’acheteur doit confirmer si la plateforme affiche la conductivité, le TDS, la salinité ou les trois.

Détails de la RFQ qui empêchent la refonte

Pour un compteur TDS en ligne, envoyez le type d’eau, la plage attendue, la température, la pression, les photos d’installation, la longueur du câble, les besoins en sortie, le modèle du contrôleur ou de la passerelle, la quantité et le pays de destination. Inclure le diagramme de flux de procédé si les points d’alimentation, de perméat et de rejet en RO nécessitent des capteurs séparés.

Pour les sous-traitants, précisez également qui fournit l’armoire, le support, la ligne d’échantillonnage, l’alimentation, la protection contre les surtensions, la carte SIM ou le compte plateforme. Les éléments manquants de la lunette apparaissent généralement lors de la mise en service, lorsqu’ils sont plus coûteux à résoudre.

Lorsque la conductivité doit être spécifiée au lieu du TDS

Si le projet est un contrôle technique du procédé, la conductivité est souvent la spécification plus nette car c’est la valeur mesurée. Le TDS peut toujours être affiché pour les opérateurs, mais le document d’achat doit indiquer la plage de conductivité, l’exigence de conversion TDS et la chimie de l’eau attendue si la précision de la valeur TDS est importante.

Utilisez la tendance TDS pour les décisions, pas pour la décoration

Un opérateur d’osmose inverse utilise la tendance TDS pour observer la performance de la membrane, les changements d’eau d’alimentation et la stabilité de l’eau du produit. La valeur doit être liée à une action : inspecter le prétraitement, vérifier l’état des membranes, revoir le taux de récupération ou arrêter l’utilisation de l’eau du produit. Si le système n’affiche que le TDS sans logique d’alarme ou d’enregistrement, cela ne réduit pas le risque opérationnel.

L’acheteur doit décider si le compteur TDS en ligne sera utilisé pour l’affichage local, le contrôle PLC, l’alarme à distance ou le signalement client. Cette décision influence si RS485, 4 à 20 mA, un contrôleur local ou une passerelle cloud est incluse dans le devis.

Comparaison des points de surveillance d’osmose inverse

Étapes de mise en service

Lors de la mise en service, enregistrez la valeur de conductivité, la valeur TDS affichée, le facteur de conversion si affiché, la température, le type de sortie et le point d’alarme. Si 4 à 20 mA sont utilisés, simulez ou vérifiez les points bas et hauts afin que la plage de PLC corresponde au capteur. Si RS485 est utilisé, enregistrez l’adresse de l’appareil, le débit en baud, le registre et l’unité.

Notes d’entretien et d’étalonnage

Les capteurs de conductivité sont généralement plus faciles à entretenir que certains instruments optiques ou à base de réactifs, mais les dépôts, le tartre et les bulles peuvent tout de même influencer les lectures. Les systèmes d’osmose inverse avec antiscalant, haute dureté ou écoulement intermittent doivent prévoir une inspection périodique et une vérification de la solution de référence. La compensation de température doit être vérifiée car la conductivité dépend de la température.

Pour les achats, demandez si le fournisseur ne fournit qu’un devis de capteur ou un point de mesure complet. Le point de mesure peut inclure le contrôleur, le câble, le montage, le meuble, l’alimentation, la passerelle et la plateforme.

Comment prévenir les comparaisons trompeuses de TDS

Deux compteurs TDS en ligne peuvent afficher des valeurs différentes car ils utilisent des facteurs de conversion différents de la conductivité vers le TDS. Cela ne signifie pas toujours qu’un capteur est erroné. Cela signifie que l’acheteur doit définir si le projet nécessite la conductivité, le TDS affiché, la salinité ou un facteur de conversion spécifique lié à la chimie de l’eau du client.

Pour le contrôle technique, la conductivité en μS/cm ou mS/cm est souvent la mesure la plus défendable. Le TDS peut toujours être affiché pour les opérateurs, mais le dossier technique doit inclure la plage de conductivité sous-jacente et l’hypothèse de conversion.

Enregistrements d’acceptation pour le suivi des osmosphères inverses

Lors du transfert, enregistrez les lectures d’alimentation, de perméation et de rejet dans des conditions normales de fonctionnement. Incluez la température, les valeurs d’alarme, l’échelle PLC, l’adresse du capteur et les unités d’affichage. Ces enregistrements de référence aident le propriétaire à identifier les changements de performance de la membrane par la suite.

Pour un distributeur ou un fabricant de débardeurs, fournir ce dossier avec l’équipement rend le package plus professionnel et réduit les conflits ultérieurs sur le changement du capteur ou du procédé d’osmose inverse.

Exemple de projet : skid RO avec PLC locale

Un constructeur de dérobes en osmose inverse peut avoir besoin de trois points TDS en ligne : alimenter, perméter et rejeter. Le point d’alimentation montre les changements d’eau source, le point de perméat protège la qualité du produit, et le point de rejet aide à examiner les risques de récupération et de tarre. Ces trois points peuvent ne pas utiliser la même plage pratique.

Si le PLC dispose déjà d’entrées analogiques, une option de 4 à 20 mA peut être pratique. Si le skid est équipé de plusieurs capteurs et d’un enregistreur de données, RS485 Modbus RTU peut réduire le câblage. La citation doit indiquer quel chemin de signal est attendu avant que le modèle du capteur ne soit finalisé.

Vérifications en ligne de mise en service des compteurs TDS

Avant de publier le bon de commande, l’acheteur doit confirmer par écrit cinq éléments : paramètre mesuré, plage attendue, point d’installation, signal de sortie et propriétaire de la maintenance. Ces cinq éléments évitent la plupart des malentendus entre les achats, l’ingénierie, les opérateurs de site et le fournisseur. Si un élément est inconnu, la RFQ devrait le préciser clairement au lieu de cacher l’incertitude.

Le devis doit également séparer le corps du capteur, le câble, le contrôleur ou le registrateur de données, l’accessoire de montage, les matériaux d’étalonnage ou de vérification, la passerelle de communication, l’emballage et les documents. Cela permet de comparer les fournisseurs selon leur portée réelle. Un prix plus bas n’est pas utile si l’acheteur découvre plus tard que le contrôleur, la cellule de flux, le support ou la carte du registre n’a pas été inclus.

Registres de base de conductivité RO et TDS

Gardez le manuel d’utilisation, la définition du câblage, la carte de Modbus registre, le registre d’étalonnage, les photos d’installation, les réglages d’alarme, la liste de bagages et les suggestions de pièces de rechange dans un seul dossier. Pour les distributeurs et les entrepreneurs, ce dossier est également protégé après la vente. Lorsque l’utilisateur final demande de l’aide des mois plus tard, l’équipe de service peut voir ce qui a été fourni, comment cela a été installé et quelles hypothèses ont été prises lors de la mise en service.

Pour les constructeurs de skids OEM, il est également utile de standardiser les noms des balises utilisés sur le PLC ou l’affichage. La conductivité d’alimentation, le TDS du perméat et la conductivité de rejet ne doivent pas être mélangés sous une seule étiquette vague. Des noms d’étiquettes clairs réduisent les erreurs de commande et aident les clients à comprendre quelle partie du processus d’opération RO a changé.

Pour un compteur TDS en ligne, la vérification finale doit confirmer si l’usine souhaite la conductivité, le TDS calculé, la salinité ou toutes les valeurs affichées. Si le TDS est calculé à partir de la conductivité, le facteur de conversion et l’unité d’affichage doivent être inscrits dans le dossier de mise en service afin que les opérateurs ne comparent pas des chiffres incohérents.

Pour un compteur TDS en ligne, la vérification finale doit confirmer si l’usine souhaite la conductivité, le TDS calculé, la salinité ou toutes les valeurs affichées. Si le TDS est calculé à partir de la conductivité, le facteur de conversion et l’unité d’affichage doivent être inscrits dans le dossier de mise en service afin que les opérateurs ne comparent pas des chiffres incohérents.

FAQ sur les décisions de projet

Q1 : Un compteur TDS en ligne est-il différent d’un capteur de conductivité ?

R : De nombreux compteurs TDS en ligne calculent le TDS à partir de la conductivité. Le capteur mesure la conductivité et le système applique un facteur de conversion.

Q2 : Quelle NiuBoL plage est pertinente pour le TDS ?

R : La plage de conductivité de 0 à 5000 μS/cm a une plage de référence TDS indiquée jusqu’à 3000 mg/L. D’autres gammes sont disponibles par modèle.

Q3 : Où le TDS doit-il être mesuré dans un système d’osmose inverse ?

R : Les points communs sont l’eau d’alimentation, le perméat, l’eau de rejet et le réservoir de stockage. Le point exact dépend du contrôle ou de l’objectif de l’alarme.

Q4 : Le TDS en ligne peut-il se connecter à PLC ?

R : Oui. NiuBoL capteurs de conductivité/TDS supportent RS485 Modbus RTU, et certains modèles de la série 4 peuvent fournir en option une sortie de 4 à 20 mA.

Q5 : La température influence-t-elle les relevés de TDS ?

R : Oui. La conductivité varie avec la température, donc une compensation automatique de température Pt1000 doit être utilisée et vérifiée.

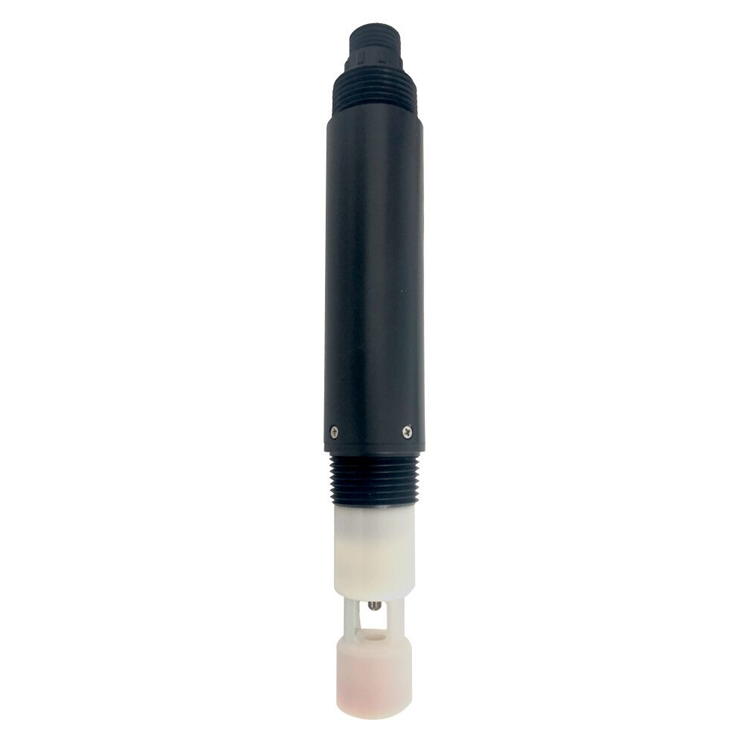

Q6 : Quand la sélection des capteurs de salinité est-elle préférable ?

R : Utiliser des modèles axés sur la salinité pour les applications d’eau de mer, d’eau saumâtre ou de sel où les unités de salinité sont plus significatives que le simple TDS.

Q7 : Qu’est-ce qui cause une mauvaise interprétation du TDS ?

R : Un mauvais facteur de conversion, une mauvaise sélection des plages, un mauvais point d’échantillonnage, des bulles d’air, des encrassements et une compensation de température non vérifiée peuvent entraîner des erreurs.

Q8 : Que devrait-il inclure dans la citation ?

R : La portée des capteurs, la sortie, la longueur du câble, le filet d’installation, le contrôleur ou le logger, le plan d’étalonnage, la quantité et les unités d’affichage requises doivent être indiqués.

Q9 : Le TDS doit-il être utilisé pour la conformité ?

R : Utilisez la méthode requise par le projet ou la réglementation. Le TDS en ligne est utile pour les tendances et le contrôle, tandis qu’une vérification en laboratoire peut toujours être nécessaire.

Résumé

Un compteur TDS en ligne doit être sélectionné selon la plage de conductivité, la logique de conversion, le point d’installation et les exigences du système hôte. Pour les projets d’osmose inverse et de traitement de l’eau, les capteurs de conductivité/TDS de NiuBoL fournissent RS485 Modbus RTU, une option de 4 à 20 mA sur certains modèles de la série 4 et une protection IP68 pour une surveillance continue.
