Analyseur de chlore libre vs analyseur de chlore total : quelle mesure votre procédé nécessite-t-il ?

Un analyseur de chlore total et un capteur de chlore libre répondent à différentes questions. Le chlore libre est généralement lié au désinfectant disponible dans l’eau. Le chlore total inclut également les espèces combinées de chlore. Avant d’acheter un capteur de chlore d’eau, l’équipe projet doit identifier la chimie du désinfectant, les exigences de rapport et les objectifs de contrôle.

Ce qu’un analyseur de chlore complet peut ou ne peut pas vous dire

Si le site est une usine d’eau potable ou un point de désinfection secondaire, l’indicateur requis peut être le chlore résiduel libre. Si le procédé implique de la chloramine ou nécessite une évaluation au chlore combiné, le chlore total peut être nécessaire. Un acheteur ne doit pas remplacer une mesure par une autre uniquement parce que le nom du capteur contient du chlore.

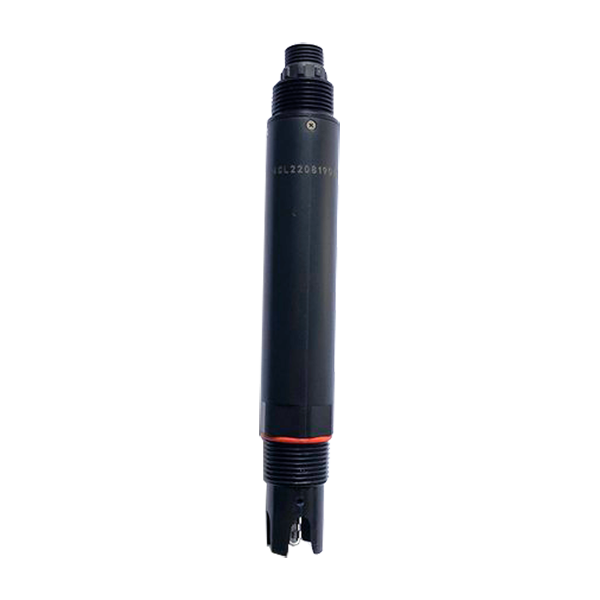

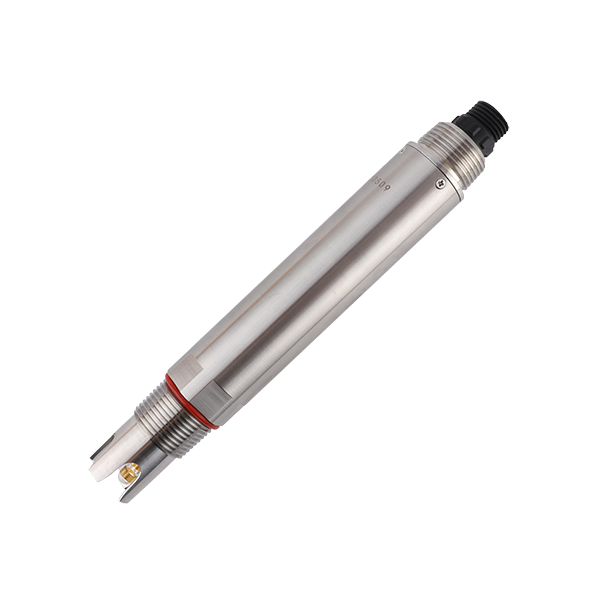

Où s’insèrent les capteurs à chrome résiduel

NiuBoL capteurs à chlore résiduel utilisent la méthode à tension constante pour le HClO. Les plages vérifiées incluent de 0 à 2,000 mg/L et de 0 à 20,00 mg/L par modèle, avec installation de réservoir de débit ou de piscine de circulation. La plage de pH moyenne est de 4 à 9, ce qui est important car la chimie du chlore et la réponse des capteurs sont influencées par le pH.

Table de sélection des processus

Le flux d’échantillonnage fait partie de l’instrument

Le manuel NBL-WQ-CL précise l’installation d’une piscine de circulation et une vitesse de débit de 30 à 60 L/h. Ce détail n’est pas mineur. Si le débit est trop faible, la réponse devient lente. Si le débit est instable, la lecture peut ne pas représenter le processus. La cellule à flux, la pompe, le filtre, le drain et l’accès au nettoyage doivent être inclus dans le champ d’action du devis lorsque cela est nécessaire.

Questions d’approvisionnement qui empêchent les commandes erronées

Demandez si le devis inclut le capteur, le contrôleur, la cellule de flux, les pièces de montage, les alimentations d’étalonnage, la sortie du signal et la documentation de communication. Pour un système PLC ou SCADA, confirmez RS485 Modbus registres RTU ou un scaling 4-20 mA. Pour la surveillance à distance, vérifiez comment les alarmes sont stockées et comment les périodes de maintenance sont indiquées dans l’enregistrement de données.

Pour une RFQ, envoyez le type d’eau, la plage de concentration attendue, la température, la pression, la méthode d’installation, la longueur du câble, les préférences de sortie, la quantité et le pays de destination. Pour NBL-WQ-CL ou NBL-WQ-CL-4, il faut indiquer si l’objectif est de vérifier par hasard, de contrôler en boucle fermée, de preuves d’alarme ou de relevés de tendances à long terme.

Pour les projets de sous-traitants, définissez également qui fournit l’armoire, le contrôleur, la ligne d’échantillonnage, l’alimentation électrique, la protection contre la foudre, les travaux civils et la carte de communication. Des limites d’approvisionnement claires évitent les retards lors de la mise en service et facilitent la comparaison des devis.

Arbre de décision pour la mesure du chlore

Commencez par demander ce que le site doit signaler. Si le site doit présenter un désinfectant disponible dans un procédé d’eau propre, un chlore résiduel libre peut être nécessaire. Si le procédé utilise la chloramination ou que le chlore combiné doit être connu, le chlore total devient pertinent. Si le site doit seulement protéger un procédé en aval contre un excès de désinfectant, l’indicateur acceptable peut à nouveau être différent.

La deuxième question est de savoir si la valeur est utilisée pour la conformité, le contrôle des processus ou l’examen interne des tendances. Les points de conformité et de contrôle nécessitent une documentation plus riguée, une vérification et une conception d’alarmes plus riguettes. Les points de tendance internes peuvent tolérer une instrumentation plus simple si le personnel effectue des contrôles réguliers.

Pourquoi le pH et le débit ne sont pas des détails secondaires

Les capteurs à chlore résiduel ne fonctionnent pas isolés de la chimie de l’eau. Le pH modifie les espèces de chlore, tandis que le débit modifie le temps de réponse et la stabilité de la mesure. Un projet sur le chlore doit donc inclure la condition du pH et l’écoulement d’échantillonnage dans la RFQ. Si le pH varie considérablement, les relevés de chlore doivent être interprétés avec prudence et vérifiés lors de la mise en service.

Pour NBL-WQ-CL, la vitesse de débit documentée est de 30 à 60 L/h. Pour les modèles de réservoirs de débit de la série 4, l’acheteur doit confirmer l’assemblage d’échantillonnage proposé et l’orientation d’installation. Si ces pièces sont exclues du devis, l’entrepreneur local doit les concevoir correctement.

Documentation pour le transfert

Un package de transfert d’analyseur de chlore doit inclure le modèle, la portée, le schéma de câblage, l’échelle de sortie, la carte de Modbus registre, la méthode d’étalonnage, les besoins en débit, la plage de fonctionnement du pH et le calendrier de maintenance. Ces informations sont utiles pour le propriétaire après le départ de l’intégrateur du site.

Pour les distributeurs, les mêmes documents réduisent les questions répétées de support. Lorsque l’acheteur connaît le type de chlore requis et envoie les détails de la chimie de l’eau, NiuBoL peut recommander une configuration plus précise et éviter un remplacement inutile après l’installation.

Quand le type de chlore requis n’est pas encore confirmé

Si l’acheteur ne sait pas si le projet nécessite du chlore libre ou total, arrêtez la sélection des modèles et demandez la norme de procédé, le type de désinfectant et le formulaire de déclaration. Ce n’est pas un problème de formulation mineur. Un capteur choisi pour la mauvaise forme de chlore peut être techniquement fonctionnel mais commercialement inutile car il ne satisfait pas au document d’acceptation.

Les entrepreneurs devraient inclure cette question dans la liste de clarification préalable à l’appel d’offres. Il vaut mieux clarifier avant le devis que de découvrir lors de la mise en service que le propriétaire attendait une mesure de chlore différente. Si la spécification est ambiguë, citez clairement l’hypothèse et listez séparément la mesure alternative.

Responsabilité de maintenance dans les projets de désinfection

La surveillance du chlore nécessite une comparaison régulière avec une méthode de terrain reconnue. Le propriétaire doit décider si les opérateurs, le personnel de laboratoire ou une équipe de service externalisée effectuent la vérification. Si personne ne s’approprie cette tâche, un analyseur de chlore peut continuer à envoyer des données mais perdre sa crédibilité lorsque le processus change.

Comment inscrire le type de mesure dans le contrat

Le contrat ou le bon de commande doit indiquer la forme de chlore requise, la plage, la production et l’organisation d’échantillonnage. Si l’acheteur ne rédige que l’analyseur de chlore, les deux parties peuvent interpréter l’exigence différemment. Une description précise telle qu’un capteur de chlore résiduel en ligne, un HClO de 0 à 2 mg/L, un RS485 Modbus RTU, l’installation d’un réservoir de débit et un état de fonctionnement pH 4 à 9 est plus facile à fournir et à accepter.

Pour les projets dont l’approbation finale est incertaine, incluez une note d’hypothèse dans le devis. Indiquez si l’offre est basée sur le chlore résiduel libre, le chlore total ou un autre besoin de désinfectant résiduel. Cela protège à la fois l’acheteur et le fournisseur contre une base de mesure incorrecte.

Avant de commander un analyseur de chlore

Avant de commander, demandez au propriétaire ou au régulateur de confirmer par écrit la base de la mesure. Si le besoin est du chlore libre, ne supposez pas qu’un analyseur au chlore total sera accepté. Si la demande est le chlore total, ne citez pas seulement un capteur de chlore résiduel sans expliquer l’hypothèse. Cela protège l’acheteur contre l’achat d’un instrument techniquement solide pour une mauvaise cible d’acceptation.

Le bon de commande doit également mentionner l’agencement du débit, la plage de pH, l’interface de sortie et la méthode de comparaison. Un instrument au chlore est généralement jugé par rapport aux tests sur site, donc la méthode de comparaison doit être disponible lors de la mise en service.

Exemple : Décision de modernisation d’une station d’eau

Dans une modernisation d’une centrale d’eau, le panneau existant peut déjà avoir une entrée analogique, tandis que la nouvelle plateforme de surveillance préfère les données numériques. Dans ce cas, un capteur de chlore série 4 avec RS485 Modbus RTU et une option de 4 à 20 mA peut réduire les conflits entre les anciens et les nouveaux systèmes. L’acheteur doit indiquer si les deux sorties sont nécessaires en même temps.

L’équipe de rénovation doit également vérifier si la ligne d’échantillonnage existante offre un débit stable. La réutilisation de l’ancienne plomberie peut permettre d’économiser des coûts, mais seulement si le débit, les bulles et les conditions de canalisation sont acceptables pour le nouveau capteur.

FAQ sur les décisions de projet

Q1 : Le chlore total est-il le même que le chlore libre ?

R : Non. Le chlore libre indique les espèces de désinfectants disponibles, tandis que le chlore total inclut le chlore libre et combiné. La mesure requise dépend du procédé et de la norme.

Q2 : Un seul capteur de chlore peut-il couvrir tous les projets de désinfection ?

R : Non. La plage, la méthode, la condition du pH, la conception de la cellule à flux et les exigences de déclaration doivent correspondre au site.

Q3 : Quelle plage de pH faut-il vérifier ?

R : NiuBoL spécifications des capteurs au chlore résiduel indiquent un pH du milieu de 4 à 9. En dehors de cette plage, il convient de vérifier l’adéquation des capteurs avant de commander.

Q4 : Pourquoi le débit est-il important pour la mesure du chlore ?

R : Le capteur dépend du mouvement représentatif de l’eau. Un écoulement instable ou instable peut provoquer une réponse lente, des dérives ou des valeurs qui ne correspondent pas au processus principal.

Q5 : Quelle production est disponible ?

R : NiuBoL capteurs à chlore résiduel prennent en charge RS485 Modbus RTU, et les modèles de la série 4 peuvent fournir en option une sortie de 4 à 20 mA.

Q6 : Quand un test de chlore portable est-il encore nécessaire ?

R : Utiliser une vérification portable ou en laboratoire lors de la mise en service, des contrôles d’étalonnage, des événements anormaux et des audits de conformité.

Q7 : Qu’est-ce qui influence le prix des analyseurs de chlore ?

R : La portée, la sortie, le contrôleur, la cellule de flux, les accessoires d’installation, les pièces d’étalonnage, les pièces de rechange et la quantité influencent tous le prix.

Q8 : Qu’est-ce qui doit être vérifié lors de l’acceptation ?

R : Vérifier le débit, l’état du pH, la réponse du capteur, la communication, le seuil d’alarme, le registre d’étalonnage et la comparaison avec un test de référence.

Q9 : Que doit-on envoyer à NiuBoL ?

R : Envoyer le type de désinfectant, l’indicateur requis, la portée, le pH, l’état du débit, la photo d’installation, les besoins en sortie et le pays de destination.

Résumé

Une question sur un analyseur de chlore total doit commencer par la forme de chlore requise et la norme de procédé. Pour la surveillance du chlore résiduel, NiuBoL fournit RS485 Modbus capteurs RTU, des modèles optionnels 4-20 mA de la série 4, des exigences vérifiées en débit et pH, ainsi qu’un support de projet pour les systèmes de surveillance de désinfection.
