Mesure de l’oxygène dissous dans l’eau : méthode, erreurs et contrôles d’étalonnage

La mesure de l’oxygène dissous dans l’eau sert à juger si la vie aquatique, le traitement biologique ou l’eau de procédé dispose de suffisamment d’oxygène pour le fonctionnement requis. Une seule valeur DO peut déclencher l’aération, des décisions d’alimentation, la réponse d’alarme ou l’enquête de conformité, donc la méthode de mesure et la qualité de l’installation comptent autant que le modèle du capteur.

Pourquoi la mesure de l’oxygène dissous dans l’eau échoue dans les projets

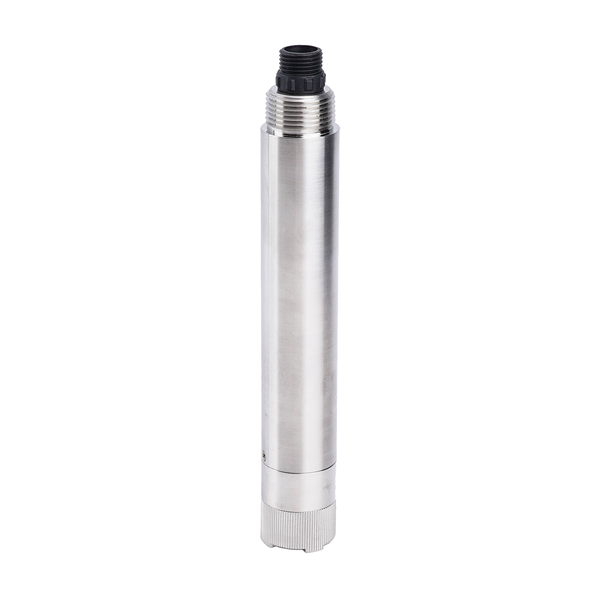

Les capteurs d’oxygène dissous à fluorescence ne consomment pas d’oxygène lors des mesures, ce qui les rend adaptés à la surveillance continue en aquaculture, en traitement des eaux usées et dans les stations environnementales. La plage vérifiée NiuBoL DO est de 0 à 20 mg/L et une saturation de 0 à 200 % à 25°C, avec une résolution de 0,01 mg/L et une compensation automatique de la température utilisant Pt1000.

Les trois questions de rémunération que les acheteurs doivent comprendre

Variations de température de la solubilité DO et de la réponse du capteur. La salinité modifie la solubilité de l’oxygène dans l’eau de mer ou l’aquaculture saumâtre. La pression atmosphérique influence le calcul de la saturation, surtout lorsque les sites sont situés à des altitudes différentes. Si un projet compare la saturation des DO entre les sites, les paramètres de rémunération doivent être inscrits dans la checklist de mise en service.

Erreurs courantes de mesure des DO

Étalonnage et acceptation

Les manuels NiuBoL DO décrivent un calibrage à deux points et une durée de vie fluorescente garantie pendant un an en usage normal. L’acceptation d’un projet ne doit pas s’arrêter à voir des valeurs sur une plateforme. Il doit vérifier la stabilité de la lecture, la valeur de température, la communication, le stockage des données, la sortie d’alarme et la comparaison avec un compteur de référence contrôlé ou portable.

Applications et ajustement

En aquaculture, la mesure DO soutient le contrôle de l’aérateur et la gestion des risques d’alimentation. Dans les eaux usées, elle aide les opérateurs à gérer le traitement biologique et la consommation d’énergie. Dans les rivières et les lacs, les tendances DO aident à identifier les événements d’appauvrissement de l’oxygène. Le capteur ne remplace pas la connaissance du fonctionnement du site ; Il fournit des preuves mesurées pour des décisions qui reposaient auparavant sur l’expérience ou un échantillonnage différé.

Pour une RFQ, envoyez le type d’eau, la plage de concentration attendue, la température, la pression, la méthode d’installation, la longueur du câble, les préférences de sortie, la quantité et le pays de destination. Pour NBL-WQ-DO ou NBL-WQ-DO-4A, il faut indiquer si l’objectif est de vérifier par hasard, de contrôler en boucle fermée, de preuves d’alarme ou de relevés de tendances à long terme.

Pour les projets de sous-traitants, définissez également qui fournit l’armoire, le contrôleur, la ligne d’échantillonnage, l’alimentation électrique, la protection contre la foudre, les travaux civils et la carte de communication. Des limites d’approvisionnement claires évitent les retards lors de la mise en service et facilitent la comparaison des devis.

Choix de méthode : test ponctuel, compteur portable ou capteur DO en ligne

Les tests ponctuels et les compteurs portables sont utiles lorsque l’acheteur a besoin de données d’inspection, de vérifications de commande ou d’une méthode de secours. Des capteurs DO en ligne sont nécessaires lorsque les valeurs d’oxygène entraînent l’aération, les alarmes, l’échange d’eau ou des enregistrements continus. Une station d’épuration qui ajuste l’aération par DO a besoin de données en ligne. Un petit bassin qui ne vérifie les conditions que chaque semaine peut commencer par une vérification portable, puis ajouter une surveillance en ligne lorsque le risque ou le coût de main-d’œuvre le justifie.

La mesure en ligne de fluorescence DO est souvent préférée car elle convient à une surveillance continue et ne consomme pas d’oxygène à la surface de détection. L’acheteur doit toujours gérer le biofilm, la boue, les algues, les bulles et la mauvaise circulation. Le choix de la méthode réduit certains risques, mais ne retire pas la responsabilité d’installation.

Où placer la sonde DO

La position de la sonde doit représenter le volume d’eau géré. Dans un étang, évitez les bulles directes de l’aérateur sauf si le but est de surveiller le débit de l’aérateur. Dans un bassin d’aération, évitez les zones mortes et les endroits où la boue peut enfouir le capteur. Dans les rivières, prenez en compte la profondeur de l’eau, les variations saisonnières du niveau, les débris flottants et la sécurité de l’entretien.

Le routage des câbles compte aussi. Un capteur IP68 peut être immergé, mais les points de jonction et les rallonges de câble côté utilisateur nécessitent toujours un traitement étanche. Une mauvaise protection des câbles est une cause fréquente de lectures instables après la pluie ou des travaux d’entretien.

Enregistrements d’étalonnage et confiance en données

Une valeur DO devient utile pour la gestion uniquement lorsque les opérateurs lui font confiance. Conservez les registres de la date de calibration, de la date de nettoyage, de la méthode de comparaison, du remplacement du condensateur du capteur et des événements anormaux. Lorsqu’une alarme DO se déclenche, l’opérateur doit savoir si la sonde a été récemment nettoyée ou si la valeur peut être affectée par la maintenance.

Pour NiuBoL capteurs DO, la durée de vie du condensateur fluorescent est spécifiée comme garantie d’un an en utilisation normale. Les acheteurs devraient inclure cette partie dans la planification des plus modestes, notamment pour les stations isolées et les fermes aquacoles qui ne peuvent pas attendre un remplacement d’urgence.

Comment les données DO doivent être utilisées après l’installation

Le premier mois de données DO doit être traité à la fois comme des données d’exploitation et des preuves de mise en service. En aquaculture, comparez les valeurs de DO avec l’heure d’alimentation, le fonctionnement de l’aérateur, la météo et les signes de mortalité ou de stress. En eaux usées, comparez les tendances des DO avec le statut du souffleur, la charge influente et la performance du traitement. L’objectif est de savoir si la position du capteur et les valeurs d’alarme correspondent au processus réel.

Si les relevés semblent trop stables, inspectez le capteur pour détecter des encrassements ou un mauvais échange d’eau. Si les relevés augmentent soudainement, vérifiez les bulles, le bruit des câbles, les opérations de nettoyage et les enregistrements de communication. Un capteur DO ne doit pas être blâmé ou digne de confiance aveuglément ; L’équipe du site doit utiliser des notes de maintenance et des vérifications croisées pour déterminer si les données sont valides.

Détails des achats pour la planification des réserves DO

Pour les sites isolés, inclure au moins un bouchon fluorescent de rechange, des produits de nettoyage et un matériau de protection des câbles dans le plan d’entretien. Si le projet comporte plusieurs bassins ou bassins, étiquetez les capteurs par emplacement et gardez séparément les registres de remplacement des bouchons. Cela facilite le diagnostic pour savoir si un point est un problème de processus ou si une sonde vieillit plus vite que les autres.

Comment spécifier le DO pour différents acheteurs

Un intégrateur système doit se concentrer sur la sortie, l’alimentation, la carte des registres, la longueur du câble et le montage. Un gestionnaire de ferme se soucie davantage du risque d’oxygène nocturne, de la réponse de l’aérateur et de l’accès au nettoyage. Un ingénieur en eaux usées se soucie de l’efficacité de l’aération et du contrôle du bassin. Le même capteur DO peut servir les trois utilisateurs, mais le devis et la documentation devraient répondre à des questions différentes.

Pour les distributeurs, préparez deux packs : uniquement capteurs pour les intégrateurs avec leurs propres contrôleurs, et un package de surveillance avec enregistreur de données, plateforme et accessoires pour les utilisateurs finaux. Cela facilite l’adaptation de l’offre DO au niveau de compétence de l’acheteur et à l’ampleur du projet.

Avant que le capteur DO ne soit commandé

Avant de commander, décidez si le capteur sera utilisé pour l’affichage, l’alarme ou le contrôle automatique. Les projets uniquement à affichage peuvent tolérer une réponse plus lente et un flux de travail plus simple. Les projets d’alarme ou de contrôle nécessitent un placement plus précis, une alimentation fiable, une dérogation manuelle et un test d’acceptation prouvant que l’opérateur peut répondre correctement. Cette décision modifie les exigences du contrôleur et de la plateforme.

Vérifiez également si l’eau est d’eau douce, de mer, d’eaux usées riches en boue ou d’un procédé mixte. La salinité, les solides et la croissance biologique influencent la compensation et le nettoyage. Pour le support NiuBoL sélection, envoyez le type d’eau, la plage de DO attendue, la profondeur d’installation, la longueur du câble et la sortie requise.

Un scénario pratique d’acceptation du DO

Pour un projet d’étang à poissons, l’acceptation peut être effectuée dans un étang à haut risque et un étang normal. L’équipe vérifie les relevés de données DO sur la sonde installée, la compare à un compteur portable, démarre l’aérateur, observe si la tendance répond et confirme que la plateforme stocke l’événement. C’est plus utile que de vérifier uniquement si la valeur du capteur apparaît en ligne.

Pour un bassin d’eaux usées, la même idée s’applique au fonctionnement du souffleur plutôt qu’aux aérateurs. L’acheteur doit noter si le DO change après l’action de contrôle et si la valeur revient à une tendance raisonnable. Cela relie le capteur au processus de fonctionnement.

FAQ sur les décisions de projet

Q1 : Quelle est l’unité normale pour la mesure de l’oxygène dissous ?

R : La plupart des projets d’eau utilisent mg/L pour la concentration et le pourcentage de saturation pour comparer avec les conditions de température et de pression.

Q2 : Pourquoi le DO change-t-il pendant la journée dans les étangs ?

R : La photosynthèse, la respiration, l’alimentation, l’aération et la température créent des cycles quotidiens. Une seule mesure diurne peut passer à côté du risque d’oxygène nocturne.

Q3 : Quand doit-on mesurer l’DO en continu ?

R : Utilisez une surveillance DO continue lorsque l’aération, la sécurité des poissons, le traitement biologique ou la réponse à l’alarme dépendent des changements d’oxygène.

Q4 : Quelle est la plage de NiuBoL DO vérifiée ?

R : La plage NiuBoL capteur de fluorescence DO en ligne est de 0 à 20 mg/L, ou de 0 à 200 % de saturation à 25°C.

Q5 : Un capteur DO a-t-il besoin d’être nettoyé ?

R : Oui. Le biofilm, les boues et les algues peuvent ralentir la réponse. La fréquence de nettoyage dépend de l’état de l’eau et de l’accès à l’installation.

Q6 : Les capteurs DO peuvent-ils se connecter à des systèmes PLC ou IoT ?

R : Oui. NiuBoL capteurs DO prennent en charge RS485 Modbus RTU, et le modèle 4A peut fournir en option une sortie de 4 à 20 mA.

Q7 : Que faut-il vérifier avant d’activer le contrôle de l’aération ?

R : Vérifier la position du capteur, la réponse du DO, les seuils d’alarme, la dérogation manuelle, le retour de l’aérateur et les archives historiques.

Q8 : Quand un point DO est-il insuffisant ?

R : Utilisez plus de points lorsque les étangs, réservoirs ou bassins ont une profondeur, un débit, une aération ou une densité de stockage inégales.

Q9 : Qu’est-ce qui devrait être inclus dans la demande de renseignements ?

R : Inclure le type d’eau, la plage de DE, la température, la salinité, la méthode d’installation, la longueur du câble, le type de sortie, la quantité et si un contrôle de l’aération est nécessaire.

Résumé

La mesure de l’oxygène dissous dans l’eau est utile lorsque le projet contrôle l’installation, l’étalonnage et l’interprétation des données. NiuBoL capteurs à fluorescence DO fournissent RS485 Modbus protection RTU, IP68, une compensation automatique de la température et des spécifications pratiques pour les projets d’aquaculture, d’eaux usées et de surveillance environnementale.
