Guide du système de surveillance de l'environnement aquatique pour l'intégration de la qualité, du niveau, du débit et de la plateforme de l'eau

La surveillance de l’environnement aquatique est une tâche au niveau du système qui relie la qualité de l’eau, l’hydrologie, la météorologie et l’analyse des plateformes. Un projet utile ne se contente pas de se demander si l'eau est claire ou polluée à un moment donné. Il a besoin de données continues sur des paramètres tels que le pH, la conductivité, l'oxygène dissous, la turbidité, la température de l'eau, le niveau et le débit de l'eau, afin que les opérateurs puissent identifier les changements et réagir à temps.

Pour les rivières, les lacs, les réservoirs, les étangs d'aquaculture, les canaux de drainage et les installations de traitement, le système de surveillance doit être conçu comme une architecture intégrée. Les solutions de surveillance de l'environnement aquatique NiuBoL peuvent combiner des capteurs de qualité de l'eau en ligne, des instruments de niveau d'eau, des débitmètres, des terminaux d'acquisition de données et des plates-formes cloud pour le déploiement de projets.

Contexte du projet et demande d’application industrielle

L'eutrophisation, l'oxygène dissous anormal, la turbidité élevée, les changements de conductivité et les variations soudaines du pH peuvent tous affecter l'écologie aquatique et l'utilisation de l'eau. Dans une section de lac, de réservoir ou de rivière, l'échantillonnage manuel seul peut manquer les changements à court terme causés par les précipitations, le débit, la croissance d'algues ou l'afflux en amont. La surveillance en ligne aide les propriétaires de projets à comprendre les tendances et les événements anormaux.

Un projet complet sur l’environnement aquatique peut inclure des données sur la qualité de l’eau, la quantité d’eau, le niveau d’eau et les données météorologiques de base. Les intégrateurs de systèmes doivent déterminer quelles données seront utilisées à des fins de conformité, d’alerte précoce, de contrôle des opérations, d’évaluation écologique ou de reporting public. La réponse détermine le type de capteur, la méthode d'installation, la méthode de communication et les fonctions de la plateforme.

Position du produit dans le système

Les capteurs de qualité de l’eau constituent la couche de perception du champ. Les paramètres de base comprennent généralement la température de l'eau, le pH, la conductivité électrique, l'oxygène dissous et la turbidité. La surveillance avancée peut ajouter des analyseurs ORP, azote ammoniacal, nitrate, phosphore total, azote total, chlorophylle, algues bleu-vert, DCO ou DBO selon l'objectif du projet.

Les appareils hydrologiques et quantitatifs d'eau comprennent les débitmètres électromagnétiques, les débitmètres à ultrasons, les débitmètres à canal ouvert, les capteurs de niveau radar, les capteurs de niveau à ultrasons et les capteurs de niveau de pression. Un terminal d'acquisition de données ou RTU collecte ensuite les signaux des capteurs via RS485 Modbus, des signaux analogiques ou d'autres interfaces et envoie les données à la plateforme de surveillance.

Compatibilité des communications et des protocoles

Les RS485 et Modbus RTU sont largement utilisés dans la surveillance de la qualité de l'eau car ils permettent de connecter plusieurs instruments à un seul terminal d'acquisition. L'intégrateur doit confirmer les cartes des registres, l'adresse du capteur, le débit en bauds, les unités de données, la compensation de température et les seuils d'alarme avant l'installation sur le terrain.

Pour les sites d'eau éloignés, le téléchargement 4G DTU ou RTU est courant. Pour les usines de traitement ou les salles de contrôle industrielles, les signaux peuvent également entrer dans les systèmes PLC ou SCADA. Le projet doit définir si la plateforme affiche uniquement des valeurs ou génère également des alarmes, des rapports, des scores de qualité de l'eau et des prévisions de tendances.

Paramètres techniques

Scénarios d'application et valeur du projet

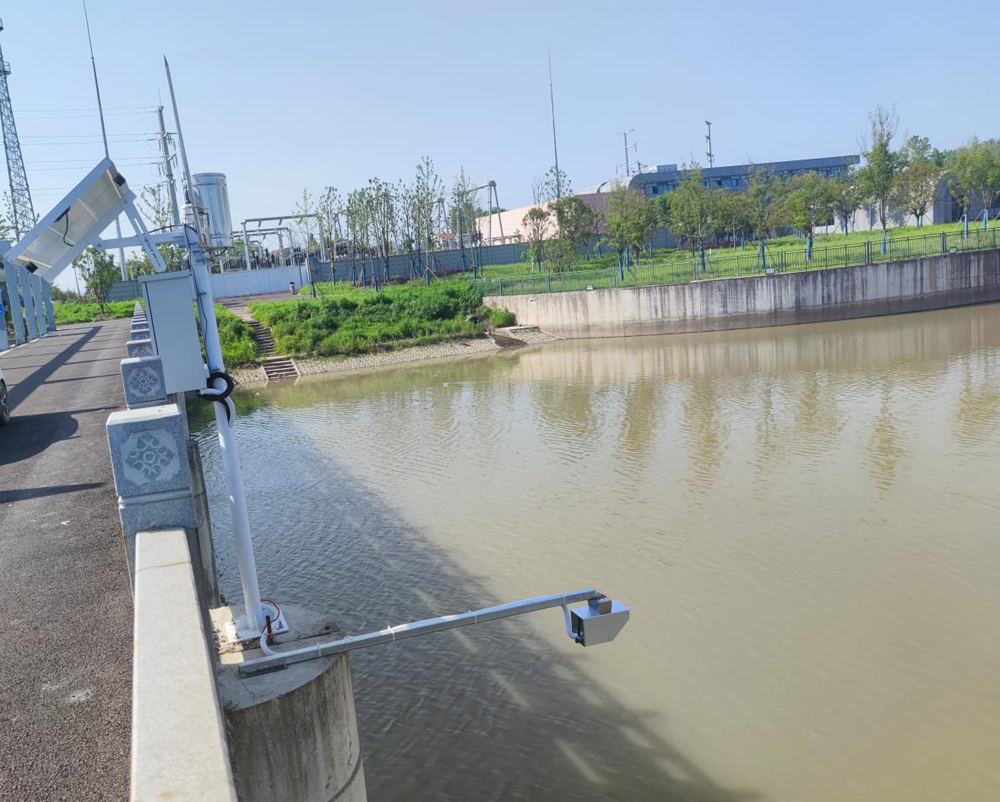

Stations de qualité de l’eau des rivières et des lacs

Défi du site :Des changements dans la qualité de l’eau peuvent survenir après des précipitations, des débits, la croissance d’algues ou des changements de température saisonniers.

Schéma d'intégration du système :Installez des capteurs de pH, EC, DO, de turbidité et de température de l'eau avec acquisition RS485 et téléchargement 4G.

Valeur utilisateur :Les gestionnaires reçoivent des données de tendance et des alarmes en continu au lieu de se fier uniquement à un échantillonnage périodique.

Protection des réservoirs et des sources d’eau potable

Défi du site :Les sources d’eau nécessitent une détection précoce des paramètres anormaux et des changements hydrologiques.

Schéma d'intégration du système :Combinez des capteurs de qualité de l'eau en ligne avec des rapports sur le niveau radar, les précipitations et la plateforme.

Valeur utilisateur :Les opérateurs peuvent identifier les événements anormaux et créer des enregistrements traçables pour la gestion.

Surveillance des eaux d'aquaculture

Défi du site :Un faible taux d’oxygène dissous, des fluctuations du pH et des changements de conductivité peuvent affecter rapidement les animaux aquatiques.

Schéma d'intégration du système :Utilisez des capteurs d'OD, de pH, de température et de conductivité avec seuils d'alarme et visualisation mobile.

Valeur utilisateur :Les exploitants agricoles peuvent répondre plus tôt aux besoins en oxygène ou en eau.

Eaux usées et rejets industriels

Défi du site :L'eau de traitement peut changer rapidement et doit souvent être suivie à l'aide d'instruments en ligne.

Schéma d'intégration du système :Intégrez des instruments de pH, de conductivité, de turbidité, de DCO ou d'azote ammoniacal dans les systèmes RTU ou PLC.

Valeur utilisateur :Les gestionnaires d’installations obtiennent en continu des données de référence sur les processus et d’assistance à la conformité.

Drainage urbain et réponse aux inondations

Défi du site :Les tempêtes modifient le niveau de l’eau, la turbidité et le débit en peu de temps.

Schéma d'intégration du système :Combinez la surveillance du niveau d’eau, des précipitations, du débit et de la turbidité avec les fonctions de plateforme d’alerte.

Valeur utilisateur :Les équipes municipales peuvent comparer les événements pluvieux avec la réponse au drainage et les priorités d’entretien.

Guide de sélection

• Définir si le projet se concentre sur la qualité de l’eau, l’hydrologie, la protection écologique, l’aquaculture ou la surveillance des rejets.

• Commencez par les paramètres de base : pH, conductivité, oxygène dissous, turbidité et température.

• Ajoutez de l'azote ammoniacal, du nitrate, de la chlorophylle, des algues bleu-vert ou de la DCO uniquement lorsque la décision du projet l'exige.

• Sélectionnez le niveau radar, ultrasonique ou de pression en fonction de la structure de montage, de la mousse, des sédiments et de la plage de mesure.

• Confirmez les documents RS485 Modbus pour chaque capteur en ligne avant l'intégration de la plateforme.

• Planifiez les calendriers de nettoyage, d’étalonnage et de remplacement des sondes avant la mise en service.

• Utilisez des armoires de terrain dotées d’une étanchéité, d’une mise à la terre et d’une protection contre les surtensions appropriées.

• Définissez les rapports de la plateforme, les alarmes, la notation de la qualité de l'eau et l'exportation des données dans le cadre de l'achat.

Notes d'intégration du système

Les capteurs de qualité de l’eau nécessitent une profondeur d’installation correcte, des conditions d’écoulement stables et un entretien régulier. Une sonde installée dans de l'eau stagnante, des sédiments lourds ou une exposition directe à l'air peut ne pas représenter le plan d'eau surveillé. La structure d'installation doit permettre un retrait en toute sécurité pour le nettoyage et l'étalonnage.

La plateforme doit afficher les unités de paramètres, l'emplacement des capteurs, les seuils d'alarme et les courbes historiques. Pour les projets comportant plusieurs stations, l'affichage SIG et le regroupement au niveau du bassin peuvent rendre le système plus facile à utiliser et à expliquer aux gestionnaires.

Configuration de surveillance de l'eau qui évite les achats excessifs

Les projets d’environnement aquatique échouent souvent au stade de la configuration car tous les paramètres possibles sont ajoutés sans objectif de décision clair. Une configuration standard pratique commence par le pH, la conductivité, l'oxygène dissous, la turbidité et la température, puis ajoute des indicateurs de pollution nutritive ou organique uniquement lorsque la question de gestion l'exige.

Le niveau et le débit de l’eau ne doivent pas être traités séparément de la qualité de l’eau. Les précipitations, l'augmentation du niveau et la variation du débit peuvent expliquer pourquoi la turbidité, l'oxygène dissous ou la conductivité changent. C'est pourquoi les projets de bassin nécessitent souvent à la fois des capteurs de qualité de l'eau et des instruments hydrologiques.

La maintenance de la sonde doit faire partie du contenu de l'achat. L'accès au nettoyage, le calendrier d'étalonnage, la protection des câbles et les pièces de rechange déterminent si les données en ligne restent crédibles après les premiers mois de fonctionnement.

Liste de contrôle pour la surveillance du milieu aquatique

• Les cinq paramètres de base sont sélectionnés en premier : température de l'eau, pH, conductivité, oxygène dissous et turbidité.

• NH3-N, nitrate, TP, TN, chlorophylle ou DCO ne sont ajoutés que lorsque le projet a une raison claire de gestion.

• Le niveau d’eau et les précipitations sont inclus lorsque la réponse aux inondations, le ruissellement ou l’analyse des tendances du bassin sont importants.

• L'installation du capteur permet un retrait en toute sécurité pour le nettoyage et l'étalonnage.

• La plate-forme affiche les unités, l'emplacement de la station, l'historique des alarmes et les enregistrements de maintenance.

• La crédibilité des données est vérifiée au moyen de journaux d'étalonnage, d'enregistrements de nettoyage de sonde et de notes de valeurs anormales.

Erreurs courantes dans les spécifications de surveillance de l’eau

• Traiter la DCO, l’azote ammoniacal ou la chlorophylle comme éléments par défaut lorsque le projet n’a besoin que d’un suivi de base de l’état.

• Ignorer le niveau de l’eau et les précipitations alors même que les événements de pollution sont liés au ruissellement.

• Installer des sondes là où des sédiments, des bulles ou de l'eau morte rendent les lectures non représentatives.

• Laisser l’étalonnage et le nettoyage hors du champ d’application de l’approvisionnement.

Un projet de surveillance de l’eau de grande valeur doit inclure un budget de maintenance dès le début. Les données en ligne ne sont utiles que lorsque les sondes restent propres, calibrées et correctement installées lors des changements d'eau saisonniers.

FAQ sur les décisions de projet

Q1 : Quels paramètres un système de surveillance de base de l’environnement aquatique devrait-il inclure ?

R : Un système de base comprend généralement la température de l’eau, le pH, la conductivité, l’oxygène dissous et la turbidité. Le niveau d'eau et les précipitations sont ajoutés lorsque la réponse hydrologique est importante.

Q2 : Quand faut-il ajouter de l’azote ammoniacal, du nitrate ou de la DCO ?

R : Ils doivent être ajoutés lorsque les décisions en matière de pollution par les nutriments, de contrôle des rejets ou de processus de traitement nécessitent ces valeurs. Ils augmentent les coûts et la maintenance, l’objectif du projet doit donc les justifier.

Q3 : Les capteurs de qualité de l'eau peuvent-ils utiliser RS485 Modbus ?

R : Oui, de nombreux capteurs de qualité de l'eau en ligne prennent en charge le RS485 Modbus RTU pour la connexion aux RTU, aux enregistreurs de données, aux automates ou aux plates-formes.

Q4 : Comment les points d'installation des capteurs doivent-ils être sélectionnés ?

R : Choisissez des points offrant un mélange d'eau représentatif, un accès sécurisé, un montage stable et une profondeur suffisante. Évitez les endroits contenant des sédiments lourds, des débris piégés ou des turbulences directes, à moins que le projet ne l'exige.

Q5 : Quelle maintenance prévoir ?

R : Planifiez le nettoyage de la sonde, l'étalonnage, l'inspection des connecteurs étanches, la protection des câbles et le remplacement des pièces consommables selon le type de capteur.

Q6 : Le système peut-il prendre en charge les alarmes d’aquaculture ?

R : Oui. Les alarmes d'OD, de pH, de température et de conductivité peuvent être configurées pour les projets d'aquaculture lorsque l'emplacement du capteur et les seuils de la plate-forme sont correctement définis.

Q7 : Quel est le rôle des données sur le niveau et le débit de l’eau ?

R : Le niveau et le débit de l’eau aident à expliquer les changements dans la qualité de l’eau, la réponse aux inondations et le volume des déversements. Ils sont précieux lorsque la qualité de l’eau est affectée par des événements hydrologiques.

Q8 : Que doit contenir le document de passation de marché ?

R : Il doit inclure les paramètres, les plages, les matériaux des capteurs, le protocole de communication, l'alimentation électrique, la protection de l'armoire, les fonctions de la plate-forme et la portée de la maintenance.

Q9 : NiuBoL peut-il fournir un système complet ?

R : NiuBoL peut fournir des capteurs de qualité de l'eau, des instruments de surveillance hydrologique, des dispositifs d'acquisition et des solutions orientées plate-forme pour des projets intégrés.

Q10 : Comment les acheteurs peuvent-ils améliorer la crédibilité des données ?

R : Utilisez une installation correcte, un étalonnage documenté, une maintenance régulière et des enregistrements de la plate-forme indiquant l'emplacement du capteur, les unités et l'historique des alarmes.

Résumé

Un système de surveillance du milieu aquatique doit être conçu autour des décisions que le propriétaire doit prendre : avertissement, conformité, évaluation écologique, exploitation aquacole ou contrôle des processus. NiuBoL peut prendre en charge ces projets avec des capteurs de qualité de l'eau, des instruments de niveau et de débit d'eau, l'intégration RS485 Modbus et une architecture de surveillance basée sur une plateforme.
