Capteur de turbidité pour l'optimisation du retour de lavage des filtres dans les systèmes de traitement de l’eau

Le capteur de turbidité pour l'optimisation du retour de lavage des filtres dans les systèmes de traitement de l'eau est une question d'achat avant d'être une question d'instrument. L'acheteur doit savoir si le capteur produira un signal de fonctionnement défendable, s'il peut être intégré au panneau existant, et quelles informations sur le site doivent être confirmées avant le devis. Pour le capteur de turbidité, la réponse dépend du type d'eau, du risque d'encrassement, du point d'installation, du protocole de communication et de l'objectif des données.

Contexte des marchés publics

La turbidité peut transformer le refoulement du filtre, qui passe d'une routine basée sur un minuteur, en une décision basée sur l'état, mais seulement si le capteur est installé à la bonne sortie du filtre ou au bon connecteur commun. L'erreur courante est de ne comparer qu'un nom de catalogue et un prix unitaire. Cela omet les éléments qui causent des conflits sur le terrain : localisation de l'échantillonnage, nettoyage de l'accès, tracé du câble, preuves d'étalonnage, format du signal et la manière dont les données seront utilisées par les opérateurs. Ne placez pas le capteur là où des bulles d'air, des turbulences ou des boues déposées représentent l'hydraulique plutôt que la qualité réelle de l'eau filtrée.

Position recommandée du système

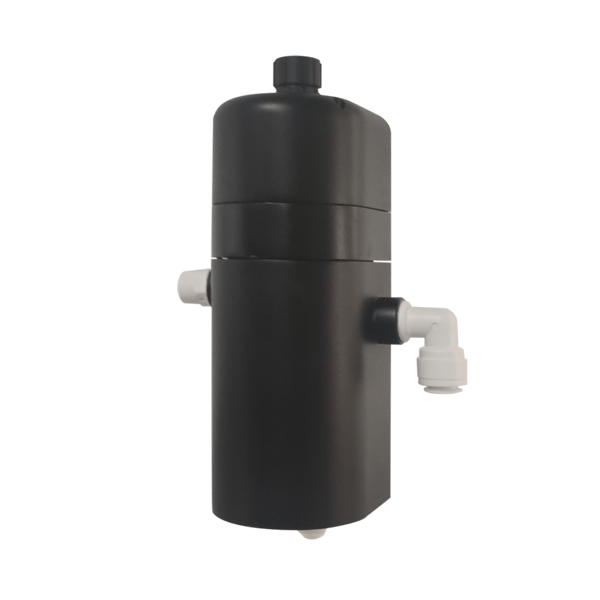

Le capteur de turbidité en ligne NiuBoL utilise une méthode de lumière diffusée à 90 degrés, une source LED infrarouge, des plages optionnelles 0-100, 0-1000 et 0-4000 NTU, une sortie RTU RS485 Modbus, une protection IP68 en option 4-20 mA, ainsi qu'une construction en acier inoxydable 316L plus quartz. Dans un système complet, il se situe généralement entre le point d'eau du champ et un PLC, RTU, DCS, enregistreur de données ou passerelle IoT. RS485 Modbus RTU est préférée pour les armoires multi-capteurs car l'intégrateur peut lire les valeurs numériques, définir des adresses et maintenir le signal à l'abri des erreurs d'échelle. Les panneaux plus anciens peuvent encore nécessiter 4 à 20 mA lorsque le modèle spécifique les supporte.

Tableau des paramètres pour la revue technique

Où ce choix fonctionne et où il ne fonctionne pas

Choisissez cette approche lorsque le projet a besoin de données de tendances continues, d'alarmes à distance ou de preuves de contrôle de procédés. Conservez les tests de laboratoire ou la vérification portable dans le plan lorsque la valeur sera utilisée pour le rapport réglementaire, la corrélation d'acceptation ou la résolution des différends. Un capteur est plus puissant lorsque le projet définit son rôle décisionnel avant l'installation.

Scénarios d'application

Méthode de sélection

Commencez la sélection par la décision que la lecture doit soutenir : alarme, historique de tendance, contrôle automatique ou preuve d'acceptation. Définissez ensuite le type d'eau, la plage normale et de pic, la teneur en solides ou en huile, le tirage de tuyaux ou de réservoirs, l'accès à la maintenance et la destination des données. Pour le capteur de turbidité, n'approuvez pas une offre tant que le lien produit, la longueur du câble, le protocole de communication, l'accessoire de montage et l'approche d'étalonnage ne sont pas tous exprimés par écrit.

Détails de mise en service et de maintenance

Pour les réseaux RS485, attribuez des adresses uniques aux appareils, gardez un enregistrement clair du câblage A/B, utilisez un câble blindé et séparez le câblage des capteurs des lignes électriques pompe et moteur. Lors de la mise en service, vérifiez les valeurs vives par rapport à un échantillon ou un compteur de référence connu, vérifiez les unités sur la page PLC, déclenchez un test d'alarme et enregistrez la première date de maintenance. Ces étapes sont simples, mais elles empêchent la plupart des litiges de transfert.

Vérification de l'acheteur avant approbation

Avant d'approuver un ordre de capteur de turbidité, comparez les offres par complétude du projet plutôt que par nom du capteur. Une offre utile doit indiquer le modèle exact, la plage de mesure, le matériau humidifié, l'interface de sortie, la longueur du câble, la méthode de montage, la méthode d'étalonnage, les accessoires, la gestion de la garantie et l'état de livraison. Lorsque deux devis semblent éloignés, la différence réside souvent dans le contrôleur, le dispositif de nettoyage, le matériel de montage, le câble, l'emballage, les documents ou le support après-vente, plutôt que dans le seul cœur du capteur.

Pour les projets à l'étranger, l'emballage et la documentation comptent également. Demandez si l'envoi inclut l'étiquette du produit, la définition du câblage, Modbus document de registre, des notes d'installation et des conseils d'étalonnage. Pour les distributeurs, ces documents réduisent les questions répétées des utilisateurs finaux. Pour les entrepreneurs, cela facilite la remise car l'équipe de chantier peut vérifier les mêmes points promis lors du devis.

Le sujet de l'article doit également déterminer la norme d'acceptation. Pour les applications de contrôle, prouver que le signal atteint le contrôleur et déclenche la logique prévue. Pour les applications de surveillance, prouvez que la valeur, l'horodatage et l'unité sont stockées correctement. Pour les stations sans personnel, prouvez que l'armoire, le presse-étoile et la position du capteur peuvent survivre aux conditions de routine du site. Ces vérifications sont simples, mais elles séparent un projet réalisable d'un achat uniquement sur instrument.

Coût du cycle de vie et support du distributeur

Un acheteur comparant des capteurs de qualité de l'eau devrait examiner le coût de la première année, pas seulement le prix unitaire. Le coût de la première année comprend la sonde, le câble, la pièce de montage, le contrôleur ou passerelle, le travail d'étalonnage, la main-d'œuvre sur le site, les pièces détachées, les consommables de remplacement si applicable, l'emballage et le fret. Un capteur légèrement moins cher peut devenir plus coûteux lorsque l'installateur doit redessiner le support, ajouter un convertisseur de signal ou revenir sur le site parce que le document Modbus manquait.

Pour les distributeurs et les entrepreneurs de projet, les informations au niveau de l'article doivent être transformées en une courte feuille de projet avant de demander le prix. Une feuille par projet suffit : nom du site, type d'eau, paramètre, portée, quantité, énergie, communication, plan d'installation, date de livraison prévue et personne-ressource. NiuBoL peut alors vérifier si le produit standard est adapté, si une personnalisation est requise, et si le produit doit être proposé avec des accessoires ou uniquement comme capteur. Cela évite des RFQ vagues et rend la réponse plus utile pour le client de l'acheteur.

Indiquez aussi où le capteur ne doit pas être utilisé. Si le site ne peut pas fournir un accès de nettoyage, une alimentation stable, un point d'eau représentatif ou une personne responsable des enregistrements d'étalonnage, un capteur en ligne peut décevoir l'acheteur même lorsque le produit lui-même est correct. Dans ce cas, le projet doit ajouter un contournement d'échantillonnage, une plateforme de service, un tuyau de protection, un enregistreur de données avec alarmes de panne, ou un plan de vérification manuelle plus simple avant de commander du matériel.

Cette déclaration de limites est utile pour les acheteurs sérieux car elle montre si le fournisseur comprend l'exploitation sur le terrain. Cela aide également l'équipe d'achat à expliquer pourquoi un ensemble complet de capteurs peut coûter plus cher qu'une simple sonde mais réduire le temps de mise en service et les appels de service ultérieurs.

Que faire avant le devis

Pour un devis utilisable, envoyez NiuBoL le type d'eau, le paramètre cible, la portée attendue, la méthode d'installation, les détails des tuyaux ou réservoirs, la longueur du câble, l'alimentation, l'interface de sortie, la quantité et la destination des données. Pour ce sujet, les informations supplémentaires les plus utiles sont : la portée attendue, la qualité normale et maximale de l'eau, le point d'installation, le type de contrôleur, l'alimentation, le protocole de sortie, la longueur du câble et l'accès à la maintenance.

FAQ sur les décisions de projet

Q1 : Quel est le principal risque d'achat pour un capteur de turbidité ?

Le principal risque est d'acheter un capteur qui correspond au nom du paramètre mais pas à l'état du site. La portée, l'encrassement, le point d'installation, le protocole de sortie et l'accès à la maintenance doivent correspondre au projet réel.

Q2 : Est-ce qu'RS485 Modbus RTU est obligatoire ?

Il est fortement recommandé pour les systèmes en ligne multi-capteurs car il offre des valeurs numériques et une intégration plus facile pour la passerelle. Si le panneau existant n'accepte que l'entrée analogique, vérifiez si le modèle choisi supporte 4 à 20 mA.

Q3 : Ce capteur peut-il remplacer les tests en laboratoire ?

Il peut réduire le fonctionnement aveugle et fournir des données de tendance continue. Il ne devrait pas remplacer les essais en laboratoire lorsque le contrat ou la réglementation du projet exige spécifiquement des méthodes de laboratoire.

Q4 : Comment doit-on choisir le point d'installation ?

Choisissez un point qui représente la décision sur l'eau. Évitez les zones mortes, les bulles épaisses, les points d'injection chimique et les lieux qui ne peuvent pas être nettoyés en toute sécurité.

Q5 : Quelle maintenance doit être incluse dans le document du projet ?

Incluez la fréquence de nettoyage, la méthode d'étalonnage, la vérification des références, les pièces détachées, l'inspection des câbles et la personne responsable des dossiers.

Q6 : Pourquoi deux capteurs du même paramètre donnent-ils des relevés différents ?

Différentes plages, trajets optiques, conditions de l'électrode, compensation de température, emplacement d'échantillonnage et historique d'étalonnage peuvent tous créer des différences.

Q7 : Qu'est-ce qui influence la soumission finale ?

Le modèle du capteur, la portée, le matériau, la sortie, la longueur du câble, les accessoires de montage, le contrôleur ou passerelle, le nombre de points, l'emballage et les conditions de livraison influencent tous le coût.

Q8 : Que dois-je envoyer à NiuBoL avant la sélection ?

Envoyer le site d'application, le type d'eau, la concentration ou la portée attendue, la fonction du capteur de turbidité, le plan d'installation, l'alimentation électrique, l'interface de communication, la quantité et les besoins en livraison.

Résumé

Un achat utile de capteur de turbidité est spécifique. Il indique l'état de l'eau, la portée de l'eau, la méthode d'installation, l'interface de communication et le plan de maintenance. NiuBoL peut faire correspondre plus précisément le capteur, le support et l'interface de données lorsque l'acheteur envoie ces détails du projet au lieu de demander un prix unitaire générique.
