Guide en ligne de nettoyage et d’étalonnage des capteurs de pH pour le contrôle du dosage des eaux usées

Un capteur de pH en ligne pour le contrôle des dosages des eaux usées doit être choisi autour de l’accès au nettoyage, de la discipline d’étalonnage et de l’intégration du signal, et pas seulement autour de la plage de pH. La plupart des boucles de dosage ratées ne tombent pas en panne car le pH de 0 à 14 est trop étroit. Ils échouent parce que l’électrode est revêtue, que le réservoir de neutralisation est mal mélangé, que le PLC reçoit une valeur de dérive, ou que l’équipe de maintenance n’a pas d’intervalle de nettoyage écrit.

Le vrai problème dans le contrôle du pH des eaux usées

Le pH des eaux usées industrielles varie selon les rejets en lot, le dosage chimique, les variations de débit et la température. Un échantillon à prise unique peut manquer un court slug acide ou alcalin. Pour les intégrateurs système, le capteur fait partie d’une chaîne de contrôle : sonde, câble, signal RS485 ou 4-20 mA, logique PLC, pompe chimique, alarme et confirmation de l’opérateur. Si une partie est faible, le pH peut sembler précis alors que le résultat de la sortie n’est pas stable.

Utilisez un capteur de pH en ligne lorsque le procédé nécessite une neutralisation continue, un dosage automatique ou des enregistrements de données pour la revue de l’opération. Utilisez un pHömètre portable uniquement lorsque la plante nécessite des contrôles ponctuels ou une confirmation en laboratoire. Il n’est pas judicieux d’utiliser le pH en ligne comme seule entrée de contrôle dans un bac avec un mauvais mélange ; Ajoutez un test de mixage ou un point de confirmation en aval.

Là où le capteur se situe dans la boucle de contrôle

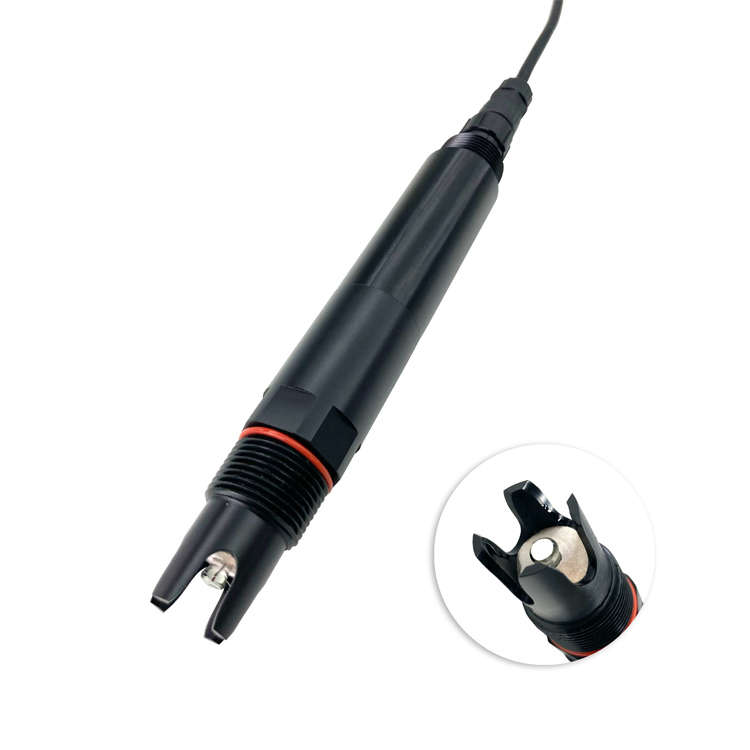

Le capteur de pH en ligne NiuBoL est installé dans un point d’immersion, un raccord de tuyau ou un réservoir où l’eau est représentative et où l’électrode reste humide. La page produit indique la plage de pH 0-14, la résolution de pH 0,01, la précision du pH +/-0,1, l’alimentation 12-24 VDC, la sortie RS485 Modbus RTU, la compensation automatique de température, le filetage NPT 3/4, le câble de 5 m et la protection IP68. Dans un système PLC ou IoT, ces détails permettent à l’intégrateur de définir la cartographie des adresses, l’intervalle de sondage, les seuils d’alarme et les enregistrements d’étalonnage avant la mise en service.

Points de spécification qui affectent la fiabilité sur le terrain

Scénarios de projet

Notes de sélection d’un point de vue technique

Pour les eaux usées agressives, donnez la priorité à l’accès à la maintenance, au chemin de remplacement des électrodes et au passage des câbles avant de demander le prix. Si le site contient des solides forts ou de l’huile, inscrivez un plan de nettoyage dans le cahier des charges d’achat. Si le panneau PLC est éloigné du réservoir, vérifiez RS485 longueur du câble, le blindage et la mise à la terre. Pour le contrôle du dosage, demandez la carte des registres Modbus tôt afin que l’intégrateur puisse tester les unités de valeur et le comportement des alarmes avant le début du dosage chimique.

Intégration et vérifications de mise en service

Définissez l’adresse du capteur avant d’installer plusieurs appareils RS485 sur le même bus. Gardez le blindage mis à la terre du côté de l’armoire, sauf si la conception de mise à la terre du site indique le contraire. Ne faites pas passer le câble capteur dans le même conduit que les câbles d’alimentation de la pompe. Lors de l’acceptation, enregistrez deux vérifications de tampon, une comparaison d’échantillons de procédé et une alarme simulée. Une page de pH stable dans SCADA ne suffit pas ; L’opérateur doit savoir nettoyer, calibrer et remplacer l’électrode.

Vérification de l’acheteur avant approbation

Avant d’approuver une commande de capteur de qualité de l’eau, comparez les offres par complétion du projet plutôt que par nom du capteur. Une offre utile doit indiquer le modèle exact, la plage de mesure, le matériau humidifié, l’interface de sortie, la longueur du câble, la méthode de montage, la méthode d’étalonnage, les accessoires, la gestion de la garantie et l’état de livraison. Lorsque deux devis semblent éloignés, la différence réside souvent dans le contrôleur, le dispositif de nettoyage, le matériel de montage, le câble, l’emballage, les documents ou le support après-vente, plutôt que dans le seul cœur du capteur.

Pour les projets à l’étranger, l’emballage et la documentation comptent également. Demandez si l’envoi inclut l’étiquette du produit, la définition du câblage, Modbus document de registre, des notes d’installation et des conseils d’étalonnage. Pour les distributeurs, ces documents réduisent les questions répétées des utilisateurs finaux. Pour les entrepreneurs, cela facilite la remise car l’équipe de chantier peut vérifier les mêmes points promis lors du devis.

Le sujet de l’article doit également déterminer la norme d’acceptation. Pour les applications de contrôle, prouver que le signal atteint le contrôleur et déclenche la logique prévue. Pour les applications de surveillance, prouvez que la valeur, l’horodatage et l’unité sont stockées correctement. Pour les stations sans personnel, prouvez que l’armoire, le presse-étoile et la position du capteur peuvent survivre aux conditions de routine du site. Ces vérifications sont simples, mais elles séparent un projet réalisable d’un achat uniquement sur instrument.

Coût du cycle de vie et support du distributeur

Un acheteur comparant des capteurs de qualité de l’eau devrait examiner le coût de la première année, pas seulement le prix unitaire. Le coût de la première année comprend la sonde, le câble, la pièce de montage, le contrôleur ou passerelle, le travail d’étalonnage, la main-d’œuvre sur le site, les pièces détachées, les consommables de remplacement si applicable, l’emballage et le fret. Un capteur légèrement moins cher peut devenir plus coûteux lorsque l’installateur doit redessiner le support, ajouter un convertisseur de signal ou revenir sur le site parce que le document Modbus manquait.

Pour les distributeurs et les entrepreneurs de projet, les informations au niveau de l’article doivent être transformées en une courte feuille de projet avant de demander le prix. Une feuille par projet suffit : nom du site, type d’eau, paramètre, portée, quantité, énergie, communication, plan d’installation, date de livraison prévue et personne-ressource. NiuBoL peut alors vérifier si le produit standard est adapté, si une personnalisation est requise, et si le produit doit être proposé avec des accessoires ou uniquement comme capteur. Cela évite des RFQ vagues et rend la réponse plus utile pour le client de l’acheteur.

Indiquez aussi où le capteur ne doit pas être utilisé. Si le site ne peut pas fournir un accès de nettoyage, une alimentation stable, un point d’eau représentatif ou une personne responsable des enregistrements d’étalonnage, un capteur en ligne peut décevoir l’acheteur même lorsque le produit lui-même est correct. Dans ce cas, le projet doit ajouter un contournement d’échantillonnage, une plateforme de service, un tuyau de protection, un enregistreur de données avec alarmes de panne, ou un plan de vérification manuelle plus simple avant de commander du matériel.

Cette déclaration de limites est utile pour les acheteurs sérieux car elle montre si le fournisseur comprend l’exploitation sur le terrain. Cela aide également l’équipe d’achat à expliquer pourquoi un ensemble complet de capteurs peut coûter plus cher qu’une simple sonde mais réduire le temps de mise en service et les appels de service ultérieurs.

Que faire avant le devis

Pour un devis utilisable, envoyez NiuBoL le type d’eau, le paramètre cible, la portée attendue, la méthode d’installation, les détails des tuyaux ou réservoirs, la longueur du câble, l’alimentation, l’interface de sortie, la quantité et la destination des données. Pour ce sujet, les informations supplémentaires les plus utiles sont : source d’eaux usées, variation de pH prévue, teneur en solides ou en huile, état de mélange des réservoirs et sortie de contrôle requise.

FAQ sur les décisions de projet

Q1 : À quelle fréquence un capteur de pH en ligne doit-il être calibré dans les eaux usées ?

Pour de l’eau propre, une étalonnage mensuel peut suffire. Dans les eaux usées avec huile, solides élevés ou chocs chimiques, des contrôles hebdomadaires ou bihebdomadaires sont plus sûrs jusqu’à ce que le site dispose de registres de dérive stables.

Q2 : Est-ce RS485 Modbus mieux que 4 à 20 mA pour le suivi du pH ?

RS485 Modbus est préférable lorsque le système a besoin de valeurs numériques, de gestion des adresses de dispositif et de multiples capteurs sur un même bus. 4 à 20 mA est utile pour les anciennes cartes d’entrée analogiques PLC ou les longues boucles à point unique.

Q3 : Le capteur peut-il contrôler directement une pompe doseuse ?

En général, le capteur envoie les données à un PLC, un contrôleur ou une passerelle. La pompe doseuse doit être contrôlée par une logique incluant le délai de mélange, les limites hautes et basses, le verrouillage de l’alarme et la dérogation manuelle.

Q4 : Qu’est-ce qui provoque la dérive des relevés de pH après l’installation ?

Les causes courantes sont le verre revêtu, la jonction de référence bouchée, le stockage à sec, un tampon de calibration insuffisant, le bruit électrique, un décalage de température et une installation trop proche du dosage chimique.

Q5 : Dois-je choisir l’immersion ou l’installation de tuyauterie ?

Utilisez l’immersion pour les réservoirs, canaux et bassins avec accès au service. Utilisez une installation de conduite ou de passage à écoulement lorsque la pression, le débit et le bypass de maintenance peuvent être contrôlés.

Q6 : Que faut-il inclure dans une estimation du capteur de pH ?

Demandez le modèle du capteur, la longueur du câble, les accessoires de montage, le protocole de sortie, le document de Modbus, les indications d’étalonnage, l’option d’électrode de rechange et le délai de livraison attendu.

Q7 : Un seul capteur de pH suffit-il pour un système de neutralisation ?

Un seul capteur peut suffire pour un petit aquarium bien mélangé. Les systèmes grands ou critiques nécessitent souvent un point de processus en amont et un point de confirmation en aval.

Q8 : Quelles informations dois-je envoyer à NiuBoL avant de commander ?

Envoyer le type d’eau, la plage de pH, la température, la pression, le tirage de réservoir ou de tuyau, l’alimentation électrique, l’interface de communication, la longueur du câble, la quantité et si le signal est utilisé pour le dosage ou la surveillance.

Résumé

Un projet fiable de pH des eaux usées est autant une décision de maintenance et d’intégration qu’une décision de capteur. Définissez le point de montage, l’intervalle de nettoyage, l’enregistrement d’étalonnage et l’intégration Modbus avant de comparer les offres. Cela offre à l’acheteur un ensemble de capteurs de pH pouvant être commandé et entretenu, et non seulement une sonde avec une plage imprimée sur une fiche technique.
