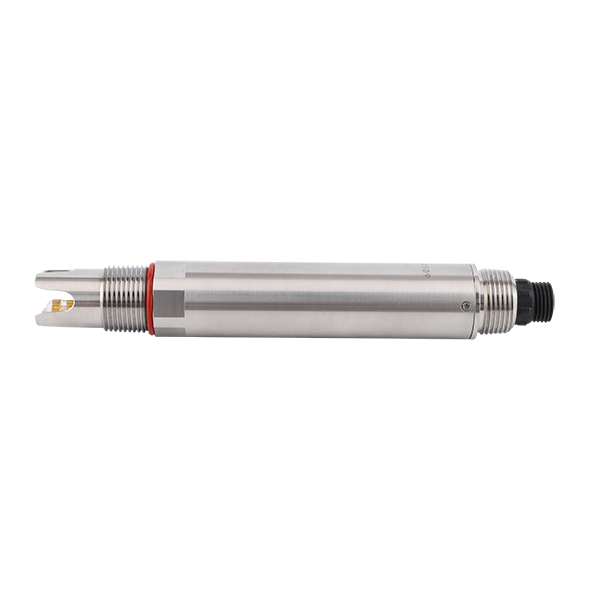

Capteur de chlore dans l’eau : mesure continue sans lectures peu fiables

La mesure continue du chlore échoue le plus souvent parce que la condition d’échantillonnage est erronée, et non parce que l’opérateur ne peut pas lire un photomètre numérique de chlore. Le débit, le pH, les bulles, l’état de la membrane, l’étalonnage et l’accès à la maintenance influencent tous la fiabilité. Un capteur de chlore dans l’eau doit être spécifié en même temps que l’organisation d’échantillonnage.

Pourquoi un capteur de chlore dans l’eau devient instable

Le capteur doit recevoir l’eau qui représente le processus. Une ligne de branchement stagnante, une zone morte ou un échantillon non filtré peut rendre la lecture peu fiable. Pour NBL-WQ-CL, le manuel précise l’installation d’une piscine de circulation et une vitesse de débit de 30 à 60 L/h. Cela donne aux acheteurs un point de conception pratique pour l’analyse des échantillons.

PH, Effets de la température et de l’écoulement

La chimie du chlore résiduel dépend fortement du pH. La spécification vérifiée NiuBoL chlore résiduel indique un pH de 4 à 9 entre le milieu et le substrat. La température influence la réponse et la compensation, tandis qu’un écoulement instable influence la rapidité avec laquelle le capteur détecte un changement de processus. Ces conditions doivent être incluses dans le test d’acceptation, et non laissées à l’installateur pour qu’elle le découvre plus tard.

Table de dépannage

Quoi inclure dans l’armoire de contrôle

Pour un point de surveillance complet, les acheteurs peuvent avoir besoin de capteur, contrôleur, blocs terminaux, alimentation électrique, enregistreur de données, protection contre la foudre, cellule à flux, pompe d’échantillonnage et drain. Le devis doit indiquer quels éléments sont inclus. Un prix uniquement capteur n’est pas comparable à une station de chlore en ligne complète.

Méthode de vérification

Les relevés continus de chlore doivent être comparés à une méthode portable ou de laboratoire lors de la mise en service et des contrôles périodiques. La comparaison doit enregistrer le temps, le point d’échantillonnage, le pH, la température et l’état de débit. Sans ce dossier, les litiges ultérieurs peuvent être imputés au capteur même lorsque la ligne d’échantillonnage a changé.

Pour une RFQ, envoyez le type d’eau, la plage de concentration attendue, la température, la pression, la méthode d’installation, la longueur du câble, les préférences de sortie, la quantité et le pays de destination. Pour NBL-WQ-CL surveillance continue du chlore, indiquez si l’objectif est de vérifier par cible, de contrôler en boucle fermée, de preuves d’alarme ou de relevés de tendances à long terme.

Pour les projets de sous-traitants, définissez également qui fournit l’armoire, le contrôleur, la ligne d’échantillonnage, l’alimentation électrique, la protection contre la foudre, les travaux civils et la carte de communication. Des limites d’approvisionnement claires évitent les retards lors de la mise en service et facilitent la comparaison des devis.

Pourquoi la mesure continue nécessite un assemblage d’échantillonnage

Un capteur de chlore installé directement dans une branche de tuyau inadaptée peut produire des valeurs instables même si le capteur est correct. Un bon ensemble d’échantillonnage contrôle le débit, réduit les bulles, permet le nettoyage et offre à l’opérateur un lieu sûr pour prélever des échantillons comparatifs. Le coût de cet ensemble doit être considéré comme faisant partie de l’analyseur, et non comme un accessoire optionnel après l’apparition de problèmes.

Pour les petits systèmes, un simple bassin de circulation ou une cellule à flux peut suffire. Pour les eaux usées ou les eaux sale, la conduite d’échantillonnage peut nécessiter un filtre, un drain et un accès de nettoyage. Si la conduite se bouche fréquemment, le point de mesure échouera même si le capteur n’a pas échoué.

Séquence de mise en service

La mise en service doit commencer par la plomberie et le débit. Ensuite, vérifiez l’alimentation, le câblage, la sortie Modbus ou analogique, l’étalonnage et la comparaison avec une méthode portable. Ce n’est qu’après ces étapes que les opérateurs doivent définir les valeurs d’alarme. Si des alarmes sont activées avant que la ligne d’échantillonnage ne soit stable, le système peut créer une fausse confiance ou des visites de site inutiles.

Le dossier de mise en service doit inclure le modèle du capteur, la portée, le pH, la température, le débit, le type de sortie et la méthode de référence utilisée pour la comparaison. Ce registre devient important lorsque le propriétaire demande plus tard pourquoi une alarme s’est produite ou pourquoi une lecture a changé.

Quand choisir 0 à 2 mg/L ou 0 à 20 mg/L

Les capteurs à faible portée sont adaptés lorsque le résidu attendu est faible et que la résolution est importante. Une plage plus élevée est utile lorsque les événements de dosage, la désinfection industrielle ou le traitement par électrochoc peuvent entraîner des concentrations plus élevées. Choisir une plage élevée pour un procédé à faible résidu peut réduire la résolution pratique ; Choisir une plage basse pour un procédé élevé peut provoquer une saturation.

L’acheteur doit envoyer la plage normale, la portée maximale possible et le seuil d’alarme à NiuBoL avant de commander.

Comment séparer les problèmes de capteurs des problèmes de procédé

Lorsqu’une valeur de chlore change, les opérateurs demandent souvent si le capteur est erroné. La réponse nécessite une courte routine diagnostique. Vérifiez l’état de la pompe doseuse, le débit d’échantillons, le pH, la température, le nettoyage récent, les bulles et le test de comparaison. Si tous les contrôles sur site sont normaux, alors inspectez l’étalonnage et l’état du capteur. Cette routine devrait faire partie du manuel d’utilisation.

Pour les plantes présentant plusieurs points de chlore, comparez les tendances en amont et en aval. Si tous les points changent ensemble, le processus a probablement changé. Si un seul point change, inspectez cette ligne d’échantillonnage ou capteur. La comparaison des tendances est l’une des raisons pour lesquelles la surveillance continue est plus utile que les tests manuels isolés.

Note d’approvisionnement pour les intégrateurs

Si l’intégrateur fournit le contrôleur et NiuBoL fournit le capteur, la citation doit définir qui fournit la cellule de flux, la pompe, la méthode de drainage et d’étalonnage. Sans cette frontière, les deux parties peuvent supposer que l’autre partie gère le système d’échantillonnage.

La formation des opérateurs réduit les faux appels de service

De nombreux appels de service des capteurs de chlore sont causés par le débit, le pH, les bulles ou des différences de référence dans les tests. Une courte séance d’entraînement peut réduire ces appels. Les opérateurs doivent savoir comment vérifier le débit de l’échantillon, nettoyer le capteur, comparer avec une méthode portable et identifier si le problème est lié au procédé ou à l’instrument.

Pour les distributeurs, fournissez une liste de contrôle de transfert d’une page avec chaque paquet de capteurs de chlore. Incluez les besoins en débit, la condition du pH, le câblage, la méthode d’étalonnage et l’ordre de dépannage. Cela améliore la confiance des clients et réduit les questions répétées après l’installation.

Avant de commander un point de chlore continu

Avant de commander, esquissez la ligne d’échantillonnage du procédé principal au capteur, puis à la ligne de vidage ou de retour. Marquez la pompe, la vanne, le filtre, la cellule de flux et la vanne d’échantillonnage si utilisées. Ce dessin permet à NiuBoL et à l’entrepreneur de voir si le capteur recevra de l’eau représentative et si l’opérateur peut l’entretenir en toute sécurité.

L’acheteur doit également définir la méthode de comparaison. Si l’usine utilise un test DPD ou une autre méthode de référence, inscrivez-le dans le plan de mise en service. Les données continues sur le chlore seront plus rapidement fiables lorsque les opérateurs verront une relation claire entre la valeur en ligne et leur test de terrain habituel.

Pour les stations à distance, ajoutez des tubes de rechange, des raccords et des matériaux de nettoyage au package d’achat. Un raccord manquant à faible coût peut arrêter tout le point de surveillance du chlore pendant l’installation.

Exemple : Surveillance des sorties de désinfection

À une sortie de désinfection, le point de surveillance doit être suffisamment en aval pour représenter l’eau mélangée, mais assez proche pour laisser aux opérateurs le temps de réagir. Si le capteur est trop proche du point de dosage, les impulsions chimiques peuvent produire des lectures bruyantes. Si c’est trop loin, la réponse peut être trop tardive pour être contrôlée.

C’est pourquoi les photos d’installation et les plans de procédé sont utiles avant le devis. NiuBoL peut recommander le capteur, mais l’acheteur et l’entrepreneur doivent définir un point d’échantillonnage représentatif et un accès sécurisé à l’entretien.

Note finale de l’acheteur

Pour la révision finale, conservez un document listant le paramètre mesuré, la plage de fonctionnement normale, la plage d’alarme, le point d’installation, le signal de sortie, le propriétaire de la maintenance et la méthode de vérification des références. Ce petit document aide les achats, les ingénieurs et les opérateurs de chantier à juger le même projet avec les mêmes hypothèses.

FAQ sur les décisions de projet

Q1 : Pourquoi les relevés de chlore en ligne sont-ils parfois instables ?

R : Les causes courantes sont un écoulement instable, des bulles, des changements de pH, l’encrassement des membranes, les impulsions de dosage chimique et un tartre incorrect dans le système hôte.

Q2 : Quel débit faut-il vérifier pour NBL-WQ-CL ?

R : Le manuel NBL-WQ-CL précise entre 30 et 60 L/h pour l’installation de piscines de circulation.

Q3 : Le pH influence-t-il la mesure du chlore ?

R : Oui. La chimie du chlore et la réponse du capteur dépendent du pH. NiuBoL spécifications du chlore résiduel indiquent des pH de 4 à 9 pour le milieu.

Q4 : Un capteur de chlore peut-il se connecter à SCADA ?

R : Oui. NiuBoL capteurs à chlore prennent en charge RS485 Modbus RTU, et les modèles de la série 4 peuvent supporter en option 4 à 20 mA.

Q5 : Un photomètre portable est-il toujours nécessaire ?

R : Oui. Il est utile pour les contrôles d’étalonnage, la comparaison de mise en service et l’investigation d’événements anormaux.

Q6 : Qu’est-ce qui devrait être inclus dans un devis de chlore en ligne ?

R : Le capteur, la cellule de flux, le contrôleur, l’alimentation, la communication, les accessoires de montage, les éléments d’étalonnage et la documentation doivent être listés séparément.

Q7 : Quand est-il nécessaire d’une plage de 0 à 20 mg/L ?

R : Utiliser une plage plus élevée lorsque le procédé peut dépasser de faibles niveaux résiduels, comme lors de certaines désinfections ou dans des applications industrielles d’eau.

Q8 : Qu’est-ce qui cause des lectures basses après l’installation ?

R : Aucun désinfectant, un mauvais point d’échantillonnage, une conduite bouchée, un problème de pH, un capteur encrassé ou une erreur d’étalonnage peuvent tous provoquer des lectures faibles.

Q9 : Quelles informations aident NiuBoL sélectionner le modèle ?

R : Envoyer le type de désinfectant, la plage de chlore résiduel, le pH, la température, la conception du débit, la photo d’installation, le type de sortie et la logique d’alarme requise.

Résumé

Une mesure continue fiable du chlore dépend de la conception de l’échantillonnage, de la condition du pH, de l’étalonnage et de l’intégration de l’hôte. NiuBoL capteurs à chlore résiduel fournissent RS485 Modbus RTU, des modèles 4-20 mA en option dans la série 4, une protection IP68 et des options de plage vérifiées pour les projets de traitement de l’eau et de surveillance de la désinfection.
