Introduction : La révolution de la salle de pompage, du "prélèvement manuel" à "l'alerte en temps réel"

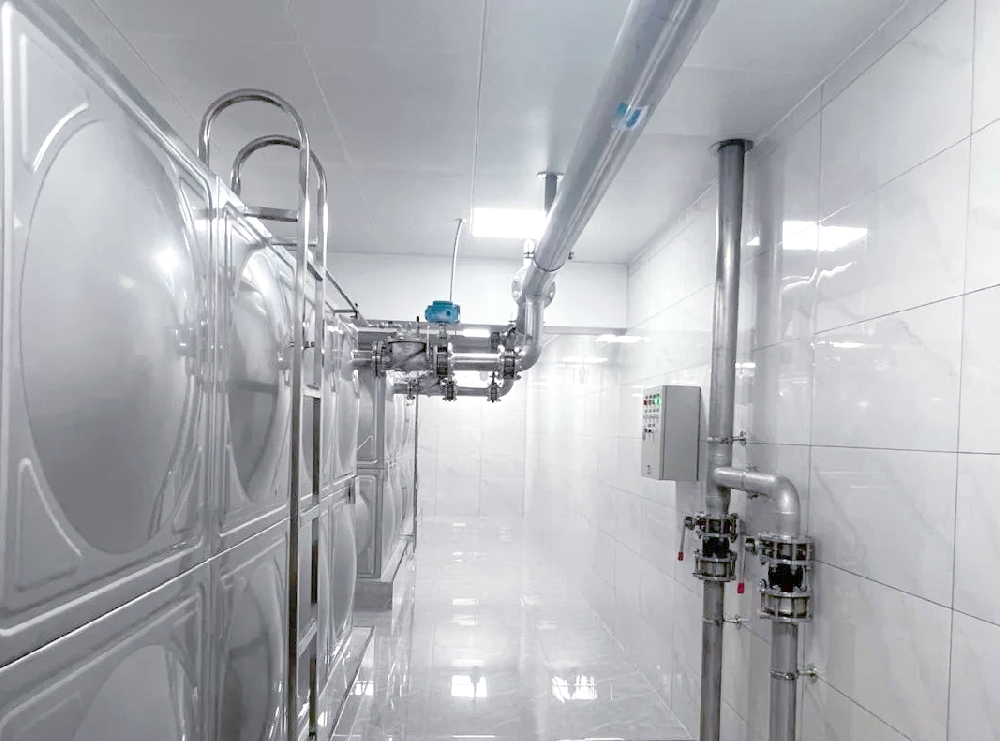

Dans les systèmes d'adduction d'eau secondaires des immeubles de grande hauteur, la rétention dans les réservoirs, le vieillissement des canalisations ou l'aspiration en dépression peuvent facilement entraîner une prolifération microbienne et des changements soudains de turbidité. L'approche traditionnelle de "prélèvement manuel mensuel" souffre d'un décalage des données, ne permettant pas de détecter la fenêtre critique de contamination de l'eau, ce qui constitue une menace pour la sécurité de l'eau potable de millions d'habitants urbains.

Avec la mise en œuvre de la nouvelle version de la "Spécification d'Hygiène pour les Installations d'Adduction d'Eau Secondaire" GB 17051-2025, les autorités de l'eau encouragent explicitement l'installation de systèmes de surveillance en ligne de la qualité de l'eau pour réaliser le passage de la "détection a posteriori" à "l'alerte précoce en temps réel". Dans ce contexte, la Boîte de Surveillance Multi-paramètres en Ligne de la Qualité de l'Eau pour Adduction Secondaire NiuBoL (système intégré mural/en armoire) intègre des capteurs de qualité industrielle avec la technologie IoT, offrant une solution de supervision numérique sans réactif, à haute précision, anti-interférence et à connectivité de communication standard pour les salles de pompage intelligentes.

I. Focus Principal : Les "Cinq Paramètres d'Or" pour la Surveillance de l'Eau Potable

Il est crucial de distinguer : la surveillance de l'adduction d'eau secondaire (eau potable) est complètement différente de la surveillance des eaux usées ou de l'aquaculture. Pour l'eau potable, le système NiuBoL se concentre sur les cinq indicateurs principaux suivants, ayant une signification technique directe, et est entièrement conforme aux "Normes de Qualité de l'Eau Potable" GB 5749-2022 et aux nouvelles normes nationales.

1.1. Chlore Résiduel — La "Ligne de Vie" de la Sécurité Microbienne   Signification Technique :Si le chlore résiduel se dégrade trop rapidement dans les réservoirs d'eau secondaire, les bactéries peuvent proliférer facilement. Les normes nationales exigent un chlore résiduel au point terminal du réseau (côté utilisateur) d'au moins 0,05 mg/L.   Logique de Surveillance :NiuBoL utilise un capteur à méthode à potentiel constant pour surveiller en temps réel la concentration en chlore libre. Si les valeurs descendent systématiquement sous le seuil, cela indique que le réservoir nécessite une re-chloration ou une recirculation.

1.2. Turbidité — "Retour d'Information en Temps Réel" de la Clarté   Signification Technique :Évalue les particules en suspension dans l'eau. Une augmentation soudaine de la turbidité indique souvent un nettoyage incomplet du réservoir ou une remise en suspension des sédiments dans les canalisations.   Norme Stricte :La turbidité de l'eau potable doit généralement être inférieure à 1 NTU. Une turbidité élevée interfère avec l'efficacité de la désinfection ultérieure et peut adsorber des métaux lourds.

1.3. pH — "Indicateur" de la Corrosion des Canalisations

  Signification Technique :La plage standard est de 6,5 – 8,5. Un pH bas corrode les tuyaux en acier galvanisé, entraînant une "eau rouge" ; un pH élevé réduit l'activité germicide du chlore résiduel.   Valeur Technique :La surveillance en ligne du pH peut alerter des risques de vieillissement/corrosion des canalisations et guider les systèmes de dosage chimique pour l'ajustement du pH.

1.4. Conductivité/TDS — "Sentinelle" de la Pureté de l'Eau   Signification Technique :Évalue les solides totaux dissous. En cas d'endommagement des canalisations ou de refoulement d'eaux usées dans l'adduction secondaire, les valeurs de TDS changent brusquement.   Valeur Technique :Surveiller les variations de la ligne de base du TDS est l'indicateur physique le plus direct d'une intrusion de contamination externe.

1.5. Température de l'Eau — "Catalyseur" de l'Activité Biologique   Signification Technique :Les températures estivales élevées (>25°C) accélèrent grandement la reproduction bactérienne et l'évaporation du chlore résiduel.   Valeur Technique :Fournit une compensation algorithmique combinée aux données de chlore résiduel et déclenche des alertes lors de fortes chaleurs, indiquant un besoin accru de désinfection.

Note de Comparaison :Contrairement aux équipements de surveillance des eaux usées industrielles qui mesurent la DCO, le phosphore total et l'azote total, les cinq paramètres ci-dessus forment une boucle fermée pour l'évaluation de la sécurité de la qualité de l'eau d'adduction secondaire.

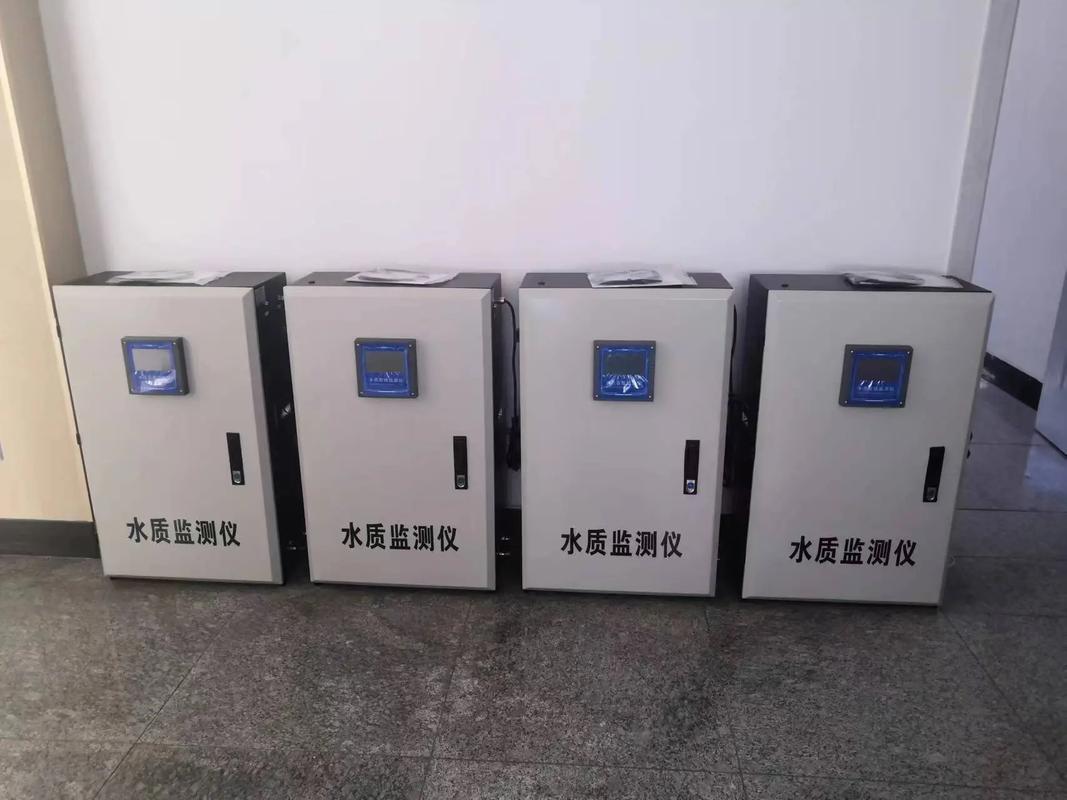

II. Architecture du Système : Boîte de Surveillance Multi-paramètres Intégrée de la Qualité de l'Eau NiuBoL

Pour résoudre les problèmes d'installation sur site désordonnée et d'interférence entre capteurs dans les salles de pompage, NiuBoL fournit une boîte de surveillance de qualité industrielle pré-intégrée.

2.1. Conception Structurelle &Intégration du Circuit Hydraulique   Boîtier Intégré :Boîtier mural/en armoire avec indice de protection IP54, intégrant les conduites d'eau, les cellules de débit des capteurs et les modules d'acquisition de données.   Conception de Dégazage &Stabilisation du Débit :Canal de débit intégré avec dégazage. Les canalisations d'adduction secondaire ont une pression élevée et beaucoup de bulles ; les capteurs ordinaires dans de tels environnements subissent une dérive des données due aux interférences des bulles. La conception du canal de débit de NiuBoL réduit significativement l'interférence des bulles sur la turbidité (méthode de diffusion à 90°) et sur les électrodes de chlore résiduel, garantissant des lectures stables à faible turbidité (plage 0-1 NTU).   Contrôle de Pression &Débit Constant :Le système intègre des détendeurs de pression et des vannes de régulation de débit, résolvant le problème sensible de la vitesse d'écoulement pour les capteurs de chlore résiduel, assurant une vitesse d'écoulement stable de l'échantillon d'eau sur l'électrode.

2.2. Technologie des Capteurs Principaux   Électrode Combinée Chlore Résiduel/pH/Température :Utilise un système à trois électrodes à potentiel constant (travail, contre, référence). Comparée aux méthodes traditionnelles de colorimétrie à membrane, la solution NiuBoL ne nécessite pas de solution de remplissage, pas de membrane, pas de consommation de réactifs, seulement un étalonnage périodique, réduisant grandement la charge de maintenance (TCO).   Module Turbidité :Source lumineuse LED blanche chaude conforme à la norme USEPA 180.1, résolution jusqu'à 0,001 NTU, avec fonction d'auto-nettoyage, permettant un fonctionnement stable à long terme dans des environnements à faible turbidité.

2.3. Acquisition de Données &Communication   RTU Industriel :Intègre un module d'acquisition de données qui agrège les données de tous les capteurs.   Protocole de Communication :Prend en charge le bus RS485, protocole industriel standard Modbus-RTU.   Transmission à Distance :Prend en charge la 4G, la 5G et la connexion Ethernet directe, se connectant de manière transparente à la "Plateforme de Gestion Intelligente à Distance de l'Adduction d'Eau Secondaire".

2.4. Tableau des Paramètres Techniques des Capteurs

III. Pratique d'Intégration pour Salle de Pompage Intelligente &Guide d'Évitement des Pièges

Lors de l'intégration du système NiuBoL dans une salle de pompage d'adduction d'eau secondaire existante, les détails techniques suivants déterminent l'efficacité des données de surveillance :

3.1. Problèmes de Contrôle de la Vitesse d'Écoulement &de la Pression   Risque :La pression du réseau municipal fluctue considérablement. La connexion directe des capteurs aux lignes à haute pression peut rompre la membrane perméable de l'électrode de chlore résiduel (si méthode à membrane) ou provoquer des lectures de turbidité faussement élevées à cause des bulles.   Solution NiuBoL :Détendeur de pression préinstallé et cellule de débit de type coupe à écoulement stabilisé. Les échantillons d'eau sont d'abord dépressurisés, puis s'écoulent vers le haut dans la cellule, garantissant l'expulsion naturelle des bulles et que les électrodes restent immergées dans de l'eau en écoulement constant à vitesse stable.

3.2. Intégration des Données &Compatibilité de la Plateforme   Risque :De nombreux instruments de qualité d'eau utilisent des protocoles propriétaires, laissant les installateurs passifs lors du développement SCADA ou de la connexion aux plateformes de l'agence de protection de l'environnement.   Solution NiuBoL :Adhère strictement au protocole ouvert Modbus-RTU. Nous fournissons une cartographie détaillée des registres Modbus. Que vous utilisiez un automate Siemens, un logiciel SCADA domestique ou des passerelles IoT génériques, la lecture et l'analyse des données peuvent être achevées en 10 minutes.

3.3. Anti-colmatage &Nettoyage pour une Maintenance à Long Terme   Risque :Même dans les environnements d'eau potable, des films microbiens s'attachent aux ampoules de verre des pH-mètres et aux lentilles des turbidimètres, provoquant une dérive des mesures.   Solution NiuBoL :Les boîtiers de surveillance NiuBoL offrent un module de nettoyage automatique en option (brosse électromagnétique ou ultrason), combiné à la conception en dérivation à faible débit du fabricant, prolongeant les cycles de nettoyage manuel de plus de 3 fois.

FAQ

Q1 : Quels sont les avantages et inconvénients en matière de maintenance du capteur de chlore résiduel à potentiel constant par rapport à la méthode DPD par réactif ?   R : Avantage : sans réactif et en temps réel. La méthode à potentiel constant ne nécessite pas d'agents chromogènes DPD coûteux, pas de tubes péristaltiques, ne génère pas d'effluents à traiter, et est adaptée à la surveillance continue 24h/24 et 7j/7. Inconvénient : étalonnage. Bien que sans réactif, un étalonnage périodique du zéro et de la pente utilisant la méthode de titrage FAS ou une solution standard est toujours nécessaire.

Q2 : Comment les bulles dans l'eau d'entrée interfèrent-elles avec les lectures de turbidité ? Comment NiuBoL résout-il ce problème ?   R : Les bulles provoquent des réflexions et réfractions optiques, augmentant artificiellement la turbidité. NiuBoL utilise une cellule de débit de dégazage spécialement conçue. En modifiant le sens d'écoulement de l'eau (entrée par le haut/sortie par le haut ou entrée par le bas/sortie par le haut) et en ajoutant une chambre tampon, les bulles sont forcées de s'échapper par le haut, assurant des échantillons d'eau homogènes dans la zone de détection de turbidité.

Q3 : Comment corriger la dérive de réponse des capteurs de pH dans l'eau potable à faible conductivité ?   R : L'adduction d'eau secondaire est un environnement à faible force ionique, où les électrodes de pH ordinaires répondent lentement. NiuBoL utilise un circuit de préamplificateur à haute impédance et un algorithme de compensation de température PT1000 intégré, optimisant le gain du signal au niveau logiciel pour les environnements à faible conductivité pour assurer des lectures stables.

Q4 : Comment les différentes zones de pression dans les immeubles de grande hauteur peuvent-elles être connectées à la boîte de surveillance de la qualité de l'eau ?   R : Pour l'alimentation par zones (basse, moyenne, haute pression), chaque zone présente des risques de qualité d'eau différents. NiuBoL propose des versions multi-canaux de boîtiers de surveillance. Si le budget est limité, la priorité devrait être donnée à la surveillance du point le plus défavorable (étage le plus haut) et de la conduite principale de sortie du réservoir, car ces emplacements ont la qualité d'eau la plus mauvaise et reflètent le mieux les vulnérabilités du système.

Q5 : La boîte de surveillance multi-paramètres NiuBoL prend-elle en charge l'intégration avec des plateformes tierces d'eau intelligente/agence de protection de l'environnement ?   R : Oui. Les appareils NiuBoL ne sont pas verrouillés sur une plateforme fermée. Nous fournissons des interfaces standard Modbus-RTU (RS485) et pouvons assister avec des interfaces API ou la conversion de protocole MQTT. Tant que la plateforme tierce prend en charge les protocoles industriels standards, une intégration rapide est possible.

Q6 : Fournissez-vous une cartographie complète des registres Modbus et un SDK pour développement secondaire ?   R : Oui. L'achat de produits NiuBoL comprend une documentation technique complète, incluant des tableaux d'adresses de registres et des exemples de protocole de communication.

Résumé

Choisir la Boîte de Surveillance Multi-paramètres en Ligne pour Adduction d'Eau Secondaire NiuBoL signifie choisir un système de surveillance de salle de pompage avec la stabilité de qualité industrielle et des capacités de connectivité ouvertes.

Nous fournissons non seulement du matériel, mais aussi un support technique complet, de la conception des schémas de tuyauterie à l'intégration des protocoles de communication, visant à réduire significativement la difficulté d'intégration initiale des projets et à diminuer drastiquement les coûts de maintenance sur site (TCO) causés plus tard par le colmatage des capteurs ou l'épuisement des réactifs.

Agissez Maintenant pour Construire une Ligne de Défense de l'Eau Potable Sûre :   Pour demander des supports techniques ou des devis pour des projets en gros, contactez immédiatement les ingénieurs d'application NiuBoL.   Notre équipe technique fournira un support de sélection professionnel en 1 contre 1 dans les 24 heures.
