Traitement biochimique des eaux usées à haute concentration d'azote ammoniacal : Voies technologiques de pointe et guide d'intégration de contrôle numérique

Procédé de traitement biochimique des eaux usées à haute concentration en azote ammoniacal : Voies technologiques de pointe et guide d'intégration du contrôle numérique

Dans les projets de traitement des eaux usées à haute concentration en azote ammoniacal (Azote ammoniacal > 500 mg/L), tels que les eaux usées de cokéfaction, les eaux usées des usines d'engrais et le lixiviat de décharge, les procédés traditionnels de dénitrification rencontrent des points douloureux tels qu'une forte consommation d'énergie pour l'aération, un important apport en source de carbone (COD) et des fluctuations drastiques du pH. Avec l'avancement des objectifs mondiaux de neutralité carbone, les technologies de dénitrification autotrophe à faible consommation d'énergie sont devenues la solution privilégiée pour les intégrateurs de systèmes (SI).

En tant que leader dans la technologie de détection numérique, NiuBoL s'engage à fournir des capteurs de haute précision basés sur le protocole de communication RS485. Grâce à la surveillance en temps réel de l'oxygène dissous (DO), du pH, du potentiel d'oxydo-réduction (ORP) et de la concentration en azote ammoniacal, il garantit la stabilité des nouveaux procédés biochimiques (tels que l'ANAMMOX et le CANON) dans des conditions de travail complexes.

I. Nitrification-dénitrification raccourcie : Une percée pour le traitement des eaux usées à faible rapport C/N

Le cœur de la nitrification-dénitrification raccourcie (Nitrification-dénitrification raccourcie) consiste à contrôler l'oxydation de l'azote ammoniacal jusqu'au stade du nitrite (NO₂-N), suivie d'une dénitrification directe, en sautant ainsi l'étape de conversion en nitrate (NO₃-N).

1.1 Contrôle cinétique et mécanisme de compétition microbienne

La clé pour réaliser ce procédé est d'inhiber les bactéries oxydantes du nitrite (NOB) par des facteurs environnementaux tout en favorisant la prolifération des bactéries oxydantes de l'ammoniac (AOB).

Contrôle à faible oxygène dissous : L'affinité pour l'oxygène des AOB est généralement plus élevée que celle des NOB. En utilisant le capteur numérique DO à fluorescence de NiuBoL pour contrôler strictement l'oxygène dissous dans la plage de 0,5 - 0,7 mg/L, les NOB peuvent être efficacement éliminées. Les études montrent que lorsque DO > 1,7 mg/L, le nitrite est rapidement converti en nitrate, entraînant l'échec de la nitrification raccourcie.

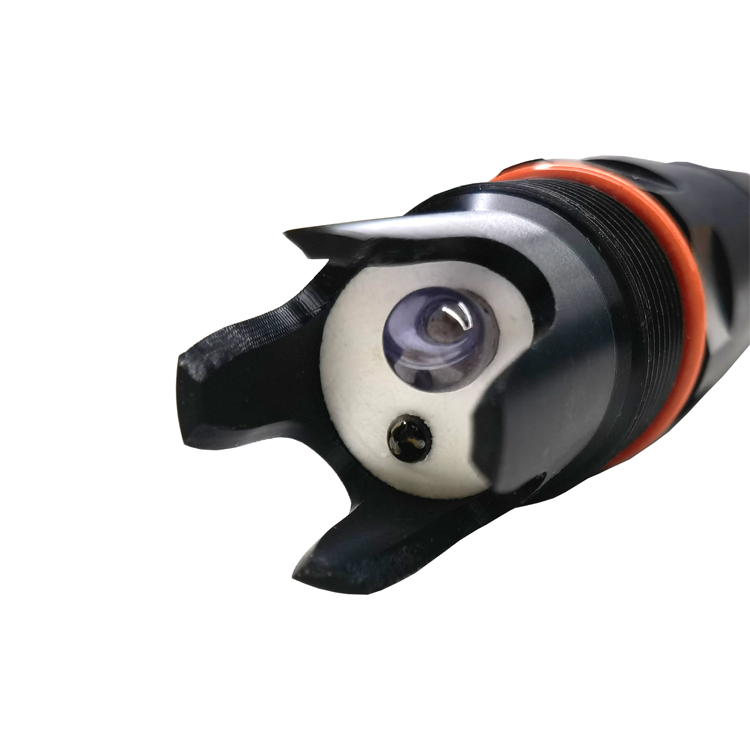

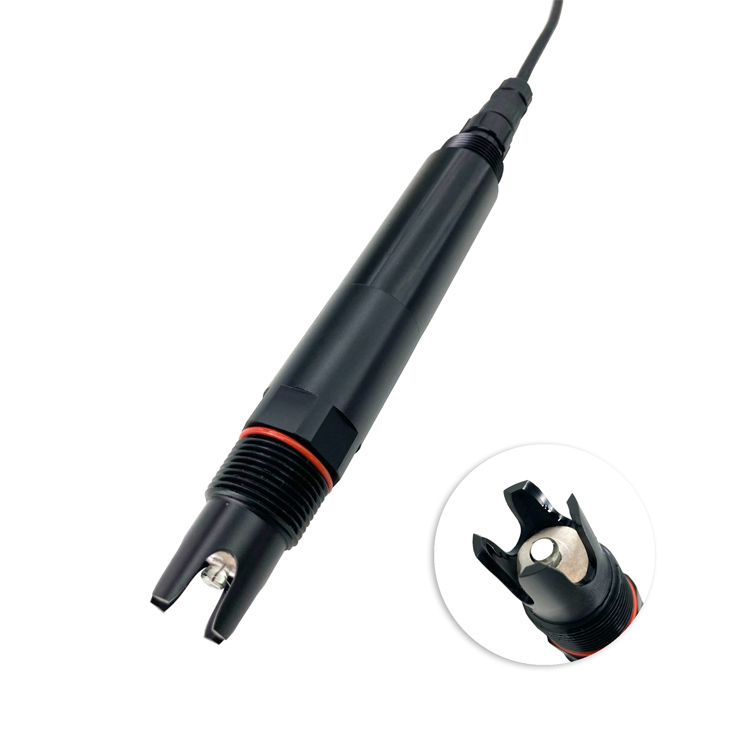

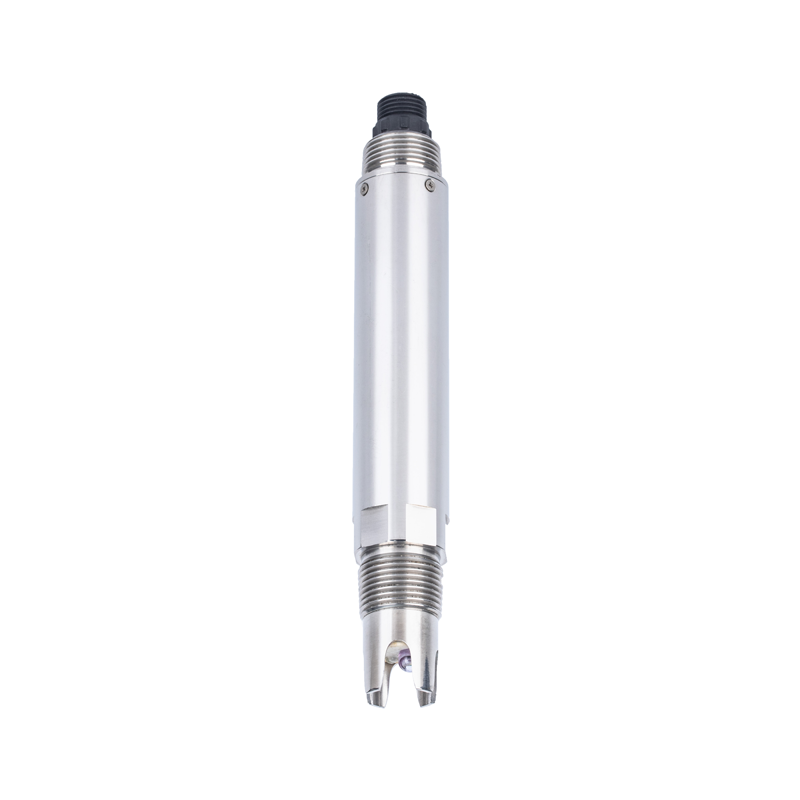

Inhibition par le pH et l'ammoniac libre (FA) : Lorsque le pH se situe dans la plage de 6,45 - 8,95, le processus de nitrification est fortement affecté par les fluctuations du pH. En utilisant l'émetteur pH de haute précision de NiuBoL, une surveillance en temps réel de l'alcalinité de l'eau peut être réalisée. L'effet inhibiteur sélectif de l'ammoniac libre sur les NOB est utilisé pour maintenir un taux d'accumulation élevé de nitrite (NAR).

Avantages en ingénierie : Comparé aux procédés traditionnels, ce procédé permet d'économiser environ 25 % de la demande en oxygène pour l'aération et environ 40 % de la source de carbone pour la dénitrification.

II. Oxydation anaérobie de l'ammoniac (ANAMMOX) : Le pic économique du procédé de dénitrification

L'oxydation anaérobie de l'ammoniac désigne le procédé dans lequel l'azote ammoniacal est directement oxydé en azote gazeux (N₂) dans des conditions anaérobies ou anoxiques, en utilisant le nitrite comme accepteur d'électrons.

2.1 Mécanisme de réaction biochimique et avantages

Son équation de réaction biochimique est : NH₄⁺ + NO₂⁻ → N₂ + 2H₂O.

Croissance autotrophe : Les bactéries ANAMMOX sont des bactéries autotrophes anaérobies obligées et ne nécessitent pas de sources de carbone organique externes (telles que le méthanol). Cela présente une valeur économique extrêmement élevée pour le traitement des eaux usées à faible rapport C/N et à haute concentration en azote ammoniacal (telles que le liquide de digestion anaérobie et le lixiviat de décharge).

Formes du procédé :

• Procédé combiné SHARON-ANAMMOX : Dans la phase antérieure, environ 50 % de l'azote ammoniacal est converti en nitrite via un réacteur de nitritation, et la phase postérieure est connectée à un réacteur ANAMMOX.

• Procédé CANON (Élimination complète autotrophe de l'azote) : Dans un seul réacteur, la nitrification et l'oxydation anaérobie de l'ammoniac sont réalisées simultanément dans des conditions limitées en oxygène. Ce procédé nécessite un DO extrêmement stable (généralement contrôlé autour de 0,5 mg/L). Toute fluctuation peut entraîner une croissance excessive des AOB ou l'inactivation des bactéries ANAMMOX.

2.2 Importance de la surveillance du procédé

Les bactéries ANAMMOX ont un temps de doublement long (10-15 jours) et sont extrêmement sensibles à l'environnement. Le capteur numérique d'azote ammoniacal (électrode sélective d'ions ISE) fourni par NiuBoL peut surveiller en temps réel la charge d'entrée. Combiné au capteur ORP, il aide les intégrateurs à établir des systèmes d'alerte précoce pour prévenir l'« empoisonnement » causé par une concentration de substrat trop élevée.

III. Nitrification et dénitrification simultanées (SND) et dénitrification aérobie

La nitrification et dénitrification simultanées brisent l'isolation temporelle et spatiale des procédés traditionnels et réalisent la perte d'azote dans le même espace de traitement.

Effet de micro-environnement physique : Dans les systèmes MBBR (Réacteur à lit mobile à biofilm), le gradient d'oxygène à l'intérieur du biofilm est utilisé. La couche externe effectue la nitrification, tandis que la couche interne effectue la dénitrification en raison des conditions anoxiques.

Bactéries de dénitrification aérobie : Les bactéries de dénitrification aérobie (telles que T. pantotropha) découvertes ces dernières années peuvent utiliser le nitrate comme accepteur d'électrons dans des conditions aérobies.

Indicateurs clés : Lorsque l'oxygène dissous est autour de 0,14 mg/L, le taux de nitrification et le taux de dénitrification atteignent un point d'équilibre (taux SND d'environ 4,7 mg/L/h). La haute résolution (0,01 mg/L) des capteurs NiuBoL constitue la base pour maintenir un tel équilibre dynamique.

IV. Spécifications techniques du module de surveillance de la qualité de l'eau industriel de NiuBoL

En réponse aux besoins standardisés des intégrateurs de systèmes (SI), NiuBoL fournit une gamme complète de terminaux de détection basés sur des protocoles numériques :

V. FAQ : Questions courantes dans les projets de traitement des eaux usées à haute concentration en azote ammoniacal

Q1. Pourquoi la nitrification raccourcie est-elle préférée aux procédés traditionnels dans le traitement du lixiviat de décharge ?

Le lixiviat de décharge présente une concentration extrêmement élevée en azote ammoniacal (généralement 1000-3000 mg/L), mais les sources de carbone disponibles sont insuffisantes. La nitrification raccourcie peut non seulement réduire les coûts en source de carbone de 40 %, mais aussi diminuer le volume d'aération, ce qui constitue la voie principale pour réduire les coûts d'exploitation.

Q2. Les bactéries ANAMMOX se développent lentement. Comment retenir la biomasse en ingénierie ?

Des supports MBBR ou la technologie de boues granulaires sont généralement utilisés. Le contrôle strict du rapport entre l'azote nitrite et l'azote ammoniacal à l'entrée (valeur théorique 1,32 : 1) via les capteurs NiuBoL est la clé pour maintenir un taux élevé de dénitrification du système (jusqu'à 8,9 kgN/m³/j).

Q3. Comment garantir la stabilité de la communication Modbus-RTU dans des environnements à fortes interférences électromagnétiques ?

Les capteurs NiuBoL intègrent des circuits d'isolation par optocoupleur en interne et utilisent une paire torsadée blindée pour la transmission. Les signaux numériques ont une capacité anti-bruit électromagnétique extrêmement forte par rapport aux signaux analogiques traditionnels 4-20 mA, garantissant que les données reçues par le PLC sont vraies et fiables.

Q4. Lorsque l'oxygène dissous est contrôlé autour de 0,5 mg/L, le capteur est-il sujet à la dérive ?

Les électrodes DO à membrane traditionnelles sont sujettes à l'inexactitude en faible oxygène. NiuBoL adopte le principe de la méthode de fluorescence, qui ne consomme pas d'oxygène et ne nécessite pas de remplacement de membrane. Il présente une stabilité à long terme extrêmement élevée dans les environnements à faible oxygène, avec un cycle de calibration supérieur à 6 mois.

Q5. Pourquoi la surveillance ORP est-elle nécessaire pendant le procédé de dénitrification ?

L'ORP (potentiel d'oxydo-réduction) est le « témoin » du degré de dénitrification. Lorsque la dénitrification est proche de son achèvement, la courbe ORP présente un point d'inflexion évident (Nitrate Knee). Les SI peuvent utiliser cette caractéristique pour déclencher un ajustement en temps réel du volume de dosage via les signaux RS485.

Q6. Les capteurs NiuBoL peuvent-ils être directement connectés aux plateformes cloud IoT ?

Oui. Les capteurs peuvent se connecter de manière transparente aux passerelles 4G/5G via le protocole standard Modbus-RTU.

Q7. Comment surveiller l'impact de la température de l'eau sur l'efficacité de la dénitrification ?

Les micro-organismes de dénitrification (en particulier les bactéries ANAMMOX) sont extrêmement sensibles à la température. Les capteurs NiuBoL intègrent des éléments de compensation de température de précision, qui ne servent pas seulement à la correction des données mais peuvent également servir de base aux systèmes d'automatisation pour ajuster la puissance de chauffage du réacteur.

Q8. Comment prévenir l'entartrage des capteurs dans les eaux usées fortement polluées ?

Pour les caractéristiques visqueuses des eaux usées à haute concentration en azote ammoniacal, NiuBoL recommande d'associer des modules de nettoyage automatique pneumatique. Les instructions de nettoyage sont envoyées régulièrement via le bus pour maintenir l'extrémité de détection du capteur propre et réduire la fréquence de maintenance manuelle.

Conclusion

Le traitement biochimique des eaux usées à haute concentration en azote ammoniacal a évolué d'une conception de procédé unique vers une solution de contrôle précis du procédé. Que ce soit le contrôle précis de l'oxygène pour la nitrification raccourcie ou l'équilibrage des charges des systèmes d'oxydation anaérobie de l'ammoniac, ils dépendent tous extrêmement de données de base en temps réel et précises.

En tant que fournisseur professionnel de terminaux de détection environnementale, NiuBoL aide les intégrateurs de systèmes à trouver le point d'équilibre optimal dans des environnements fluides complexes en fournissant des outils de détection standardisés, numériques et hautement fiables. Dans la tendance industrielle visant de faibles émissions de carbone et une haute efficacité énergétique, le contrôle numérique sera la compétitivité essentielle pour atteindre une décharge conforme en azote ammoniacal.

Cet article est fourni par le Département Technique Industriel de NiuBoL. Si vous avez besoin de tableaux de mappage de registres Modbus spécifiques ou de sélection de modèles, veuillez contacter le centre de support technique.
