Qu'est-ce que la DBO ? Facteurs influençant la surveillance de la DBO et solutions de capteurs industriels

La DBO (Demande Biochimique en Oxygène) est un indicateur biologique clé dans le traitement des eaux usées industrielles, l’ingénierie de traitement des eaux résiduaires et le monitoring de la qualité de l’eau environnementale. Elle reflète indirectement la teneur en polluants organiques biodégradables dans les masses d’eau par la quantité d’oxygène dissous consommée par le métabolisme microbien. Plus la valeur de DBO est élevée, plus la charge organique dans le corps d’eau est importante, ce qui a un impact significatif sur la conception des procédés de traitement biochimique, l’optimisation du fonctionnement et la conformité des rejets.

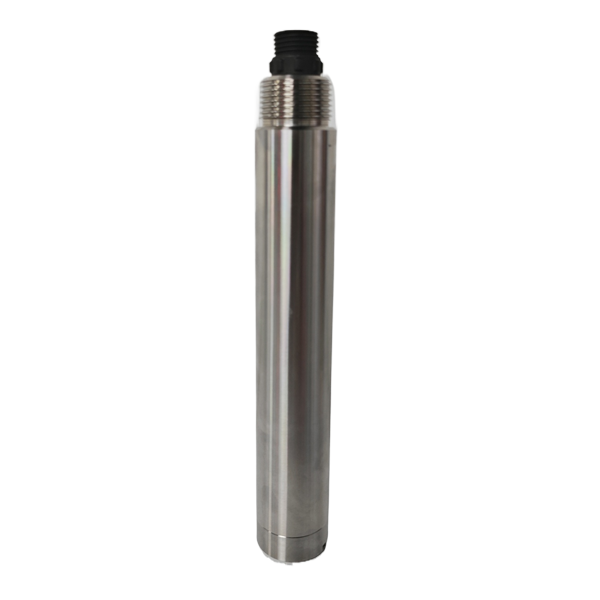

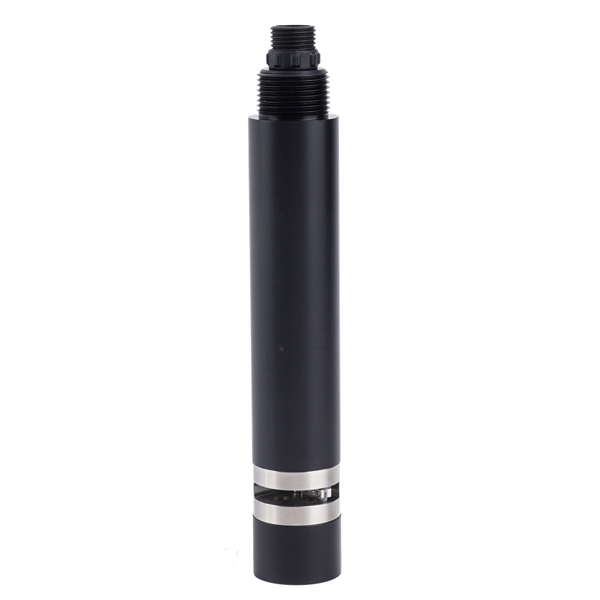

Le capteur de DBO en ligne NiuBoL NBL-BOD-406 adopte la méthode de fluorescence à double longueur d’onde et peut mesurer simultanément les paramètres DBO, turbidité et température. Il prend en charge le protocole RS-485 Modbus/RTU et convient aux stations de traitement des eaux usées municipales, aux points de rejet des eaux usées industrielles et aux stations de monitoring automatique environnemental. Cet article se concentre sur les besoins d’achat de capteurs de qualité de l’eau, explique systématiquement la définition de la DBO, les principaux facteurs d’ingénierie affectant le monitoring, la technologie de monitoring en ligne par fluorescence et les points d’intégration des systèmes, fournissant des références fiables de sélection et d’application pour les équipes techniques en ingénierie.

Définition en ingénierie et signification du monitoring de la DBO

La demande biochimique en oxygène (DBO) est définie comme la quantité d’oxygène dissous consommée par les micro-organismes aérobies oxydant et décomposant la matière organique dans un échantillon d’eau à une température spécifiée (généralement 20°C) et pendant un temps donné. Elle est souvent exprimée en DBO₅ (demande biochimique en oxygène sur 5 jours) en mg/L. C’est un paramètre central pour évaluer le degré de pollution organique des masses d’eau, la charge à l’entrée et à la sortie des stations d’épuration et l’efficacité du traitement biologique.

Dans la pratique d’ingénierie industrielle, la DBO est utilisée conjointement avec la DCO (demande chimique en oxygène) pour déterminer la biodégradabilité des eaux usées (rapport DBO/DCO). Lorsque le rapport est supérieur à 0,3, les procédés de traitement biologique sont adaptés ; en dessous de cette valeur, un prétraitement est nécessaire pour améliorer la biodégradabilité. Le monitoring de la DBO en temps réel ou en ligne permet d’optimiser le volume d’aération, le taux de recirculation des boues et le dosage des nutriments, de réduire la consommation d’énergie et les coûts d’exploitation, et de garantir la conformité des effluents aux normes telles que les « Normes de rejet des polluants des stations de traitement des eaux usées urbaines ».

La méthode traditionnelle de dilution et d’inoculation pour la détermination de la DBO₅ présente un cycle long (5 jours) et est difficile à adapter aux besoins de contrôle des procédés. Le capteur en ligne NBL-BOD-406 de NiuBoL est basé sur la méthode de fluorescence à double longueur d’onde pour réaliser un monitoring continu, améliorant considérablement la vitesse de réponse et la rapidité des données.

Principaux facteurs d’ingénierie affectant la précision du monitoring de la DBO

Les résultats du monitoring de la DBO sont fortement influencés par les propriétés physico-chimiques des échantillons d’eau, les conditions de fonctionnement et les facteurs environnementaux. La conception d’ingénierie et la mise en œuvre sur site doivent contrôler strictement les facteurs clés suivants pour garantir la fiabilité et la répétabilité des données.

Saturation en oxygène dissous (DO)

La base de la détermination de la DBO est la consommation d’oxygène dissous par les micro-organismes décomposant la matière organique dans des conditions aérobies. La détermination standard exige que l’échantillon d’eau atteigne la saturation en oxygène dissous à 20°C. Lors du prélèvement en hiver, la température naturelle est basse et l’oxygène dissous atteint facilement la saturation ; lors du prélèvement en été, une aération et une agitation à température constante de 20°C sont nécessaires pour que le DO atteigne le point de saturation. Une aération insuffisante entraînera un DO initial insuffisant et des résultats de détermination trop faibles.

Dans le monitoring en ligne, le capteur doit combiner des algorithmes de compensation de température pour corriger en temps réel l’impact de la saturation en DO sur les signaux de fluorescence.

Valeur du pH

L’activité microbienne est très sensible au pH. Le pH de l’échantillon d’eau testé doit être ajusté dans la plage de 6,7 à 7,5. En dehors de cette plage, les conditions acides ou alcalines inhiberont le métabolisme microbien, entraînant des lectures de DBO inférieures aux valeurs réelles. Pour les eaux usées industrielles contenant de grandes quantités d’acides, de bases ou d’oxydants, des concentrations appropriées de NaOH ou H₂SO₄ doivent être utilisées pour la neutralisation.

Pour les échantillons à forte dilution, il est recommandé d’utiliser de l’eau de dilution tampon phosphate à pH 7,2 pour maintenir la capacité tampon et réduire l’interférence des fluctuations de pH sur les résultats de détermination. Les capteurs en ligne compensent les effets du pH dans une certaine plage grâce à des algorithmes, mais un pH extrême nécessite toujours un prétraitement en amont.

Température

La température affecte directement le taux métabolique microbien et la solubilité de l’oxygène. La détermination standard de la DBO₅ est effectuée dans des conditions de température constante de 20°C. Lors de l’installation d’équipements de monitoring de la DBO sur des sites industriels, il est recommandé de configurer des systèmes de climatisation ou de température constante dans la salle de monitoring pour garantir que la température ambiante et l’humidité relative répondent aux conditions de fonctionnement de l’instrument (0–45°C). Les écarts de température modifieront la cinétique de réaction et entraîneront des écarts de résultats.

Le NBL-BOD-406 de NiuBoL intègre une mesure simultanée du paramètre température et réduit l’impact des fluctuations de température sur la mesure de fluorescence grâce à des algorithmes de compensation.

Ratio de dilution et caractéristiques de l’échantillon d’eau

Lorsque la valeur estimée de DBO de l’échantillon d’eau dépasse la plage de l’instrument (par exemple, supérieure à 1000 mg/L), il doit être dilué avec de l’eau de dilution aérée saturée à 20°C. Le ratio de dilution est calculé comme le rapport entre l’échantillon d’eau original et le volume dilué, et le résultat doit être multiplié par le multiple correspondant.

Lors de l’opération de dilution, il faut préparer suffisamment d’eau de dilution pour garantir la cohérence des multiples échantillons parallèles. Les eaux usées industrielles contiennent souvent des substances inhibitrices (telles que des métaux lourds et des matières organiques toxiques), nécessitant le choix d’un liquide d’inoculation approprié ou un prétraitement. La turbidité, la couleur et les matières en suspension interféreront également avec la mesure optique et doivent être compensées par des chemins optiques de référence et des mécanismes de nettoyage automatique.

D’autres facteurs influençant incluent l’activité microbienne d’inoculation, le ratio de sels nutritifs et la concentration en substances toxiques. En ingénierie, il est recommandé d’effectuer une vérification de méthode en combinaison avec les caractéristiques de la qualité de l’eau sur site.

Principe de mesure et avantages techniques du capteur de DBO en ligne NiuBoL NBL-BOD-406

Le NBL-BOD-406 de NiuBoL adopte la méthode de fluorescence à double longueur d’onde : les composants organiques dissous absorbent la lumière d’excitation ultraviolette et produisent de la fluorescence. La teneur en DBO est caractérisée indirectement en mesurant l’intensité de fluorescence à des longueurs d’onde d’excitation et d’émission spécifiques. En même temps, un chemin optique de référence est utilisé pour surveiller la turbidité de l’eau, et des algorithmes spéciaux compensent l’atténuation du chemin optique et l’interférence des particules en suspension pour réaliser une mesure stable et fiable.

Cette méthode ne nécessite aucun réactif chimique, évite la pollution secondaire et répond aux exigences d’ingénierie verte et environnementale. Par rapport à la méthode traditionnelle de culture sur 5 jours, elle présente une réponse plus rapide et convient au monitoring continu en ligne.

Principales caractéristiques du capteur de DBO en ligne NBL-BOD-406 :

• Sans réactifs, sans pollution, économique et écologique

• Taille compacte, installation immergée facile, supporte le monitoring continu en ligne

• Mesure simultanée des paramètres DBO, turbidité et température

• Compensation automatique de l’interférence de turbidité

• Équipé d’une brosse de nettoyage automatique pour prévenir l’adhérence de biofilm

• Faible dérive, réponse rapide, mesure précise

• Excellente stabilité pour un monitoring à long terme

• Sans maintenance ou faible maintenance, longue durée de vie, faible coût d’utilisation

• Capteur numérique, interface RS-485, protocole Modbus/RTU

• Conception électronique basse consommation, forte capacité anti-interférences

Spécifications techniques de performance du capteur de DBO NiuBoL NBL-BOD-406

Scénarios d’application et considérations d’intégration en ingénierie

Le NBL-BOD-406 de NiuBoL est largement applicable aux scénarios industriels et municipaux suivants :

• Monitoring à l’entrée et à la sortie des stations de traitement des eaux usées municipales pour évaluer l’efficacité de l’unité de traitement biologique et la conformité des effluents.

• Monitoring continu aux points de rejet des eaux usées des industries chimique, pharmaceutique, agroalimentaire, papetière, etc., pour optimiser les paramètres de prétraitement et des procédés biochimiques.

• Stations de monitoring automatique de la qualité de l’eau environnementale pour l’alerte précoce à la pollution organique des rivières, lacs et eaux de surface.

• Contrôle des procédés des installations centralisées de traitement des eaux usées dans les parcs industriels à forte charge organique.

Considérations d’intégration :

• L’emplacement d’installation doit être choisi dans des zones de flux d’eau représentatives pour éviter les zones mortes, les bulles d’air ou les interférences de forte turbulence. La fenêtre de mesure du capteur doit être complètement immergée sous l’eau > 2 cm.

• Intégration de la communication : le protocole RS-485 Modbus/RTU peut être directement connecté aux systèmes PLC, DCS ou SCADA pour réaliser la collecte de données, l’analyse des tendances, les alarmes de dépassement et le contrôle lié (comme le réglage des ventilateurs d’aération).

• Alimentation et protection : utiliser une alimentation stable 12～24V DC, blindage et mise à la terre des câblages de terrain pour prévenir les interférences électromagnétiques.

• Contrôle environnemental : les points de monitoring sont recommandés d’être équipés de mesures d’ombrage et de température constante pour éviter que la lumière directe du soleil n’affecte les composants optiques.

• Système de nettoyage automatique : vérifier régulièrement l’état de fonctionnement de la brosse de nettoyage et entretenir ou remplacer les dispositifs d’étanchéité dynamiques tous les 18 mois selon les conditions de travail réelles.

• Procédure d’étalonnage : effectuer d’abord l’étalonnage de température, puis l’étalonnage du point zéro et de la pente de turbidité, et enfin l’étalonnage à deux points de la DBO (en utilisant des solutions standards de 5 mg/L et 100 mg/L). S’assurer qu’il n’y a pas de bulles d’air dans le chemin optique pendant l’étalonnage.

• Suggestions de maintenance : nettoyer régulièrement la surface extérieure avec de l’eau du robinet, vérifier l’étanchéité des câbles et la propreté de la fenêtre de mesure. Éviter les chocs mécaniques ou le contact direct des mains avec les surfaces optiques.

Grâce à l’intégration ci-dessus, un système de monitoring de la qualité de l’eau en boucle fermée peut être construit pour améliorer la stabilité du procédé et la conformité.

FAQ

Q1. Quelle est la principale différence entre DBO et DCO ?

La DBO reflète la teneur en matière organique biodégradable et nécessite l’action des micro-organismes ; la DCO reflète l’ensemble des substances réductrices (y compris la matière organique réfractaire) et utilise l’oxydation chimique. Les deux sont utilisés ensemble pour évaluer la biodégradabilité des eaux usées.

Q2. Quelles sont les limitations en ingénierie de la détermination traditionnelle de la DBO₅ ?

Cycle de culture long (5 jours), opération complexe et grande influence de la température et du pH, ce qui rend difficile le contrôle en temps réel des procédés. La méthode de fluorescence en ligne peut raccourcir considérablement le temps de réponse.

Q3. Comment la méthode de fluorescence à double longueur d’onde compense-t-elle l’interférence de la turbidité ?

En utilisant le chemin optique de référence pour surveiller les changements de turbidité et en combinant des algorithmes spéciaux pour compenser l’atténuation du chemin optique et l’interférence des particules en suspension, la stabilité de la mesure est améliorée.

Q4. Comment traiter lorsque le pH des eaux usées est en dehors de 6,7-7,5 ?

Utiliser NaOH ou H₂SO₄ pour la neutralisation et l’ajustement à la plage appropriée en amont, ou utiliser de l’eau de dilution tampon phosphate. Les eaux usées à forte teneur en sel ou hautement toxiques nécessitent une inoculation spéciale ou un prétraitement.

Q5. Quelle est la plage de qualité de l’eau adaptée au capteur NBL-BOD-406 ?

Plage DBO 0～150 mg/L, adaptée aux eaux usées municipales et à certains effluents industriels à charge organique moyenne à faible. Pour les eaux usées à haute concentration, il est recommandé de diluer en amont ou de sélectionner un modèle à plage plus élevée.

Q6. Comment effectuer l’étalonnage du capteur ?

Utiliser l’étalonnage à deux points : d’abord la température, puis le point zéro et la pente de turbidité (solution standard 100 NTU), et enfin le point zéro DBO (5 mg/L) et la pente (100 mg/L). S’assurer qu’il n’y a pas de bulles d’air dans le chemin optique pendant l’étalonnage.

Q7. Quel est le cycle de maintenance de la brosse de nettoyage automatique ?

Il est recommandé de vérifier et d’entretenir la brosse de nettoyage tous les 18 mois. La fréquence réelle doit être ajustée selon la situation d’adhérence biologique de la qualité de l’eau. Après une utilisation continue de 18 mois, il est recommandé de retourner en usine pour remplacer les dispositifs d’étanchéité dynamiques.

Q8. Le résultat du capteur de DBO en ligne est-il cohérent avec la méthode traditionnelle de laboratoire ?

La méthode de fluorescence est une mesure indirecte et présente une certaine corrélation avec la DBO₅. En ingénierie, il est recommandé d’établir une courbe d’étalonnage par des tests de comparaison sur site pour garantir que les données soient utilisées pour le contrôle des procédés et les rapports de conformité.

Conclusion

La DBO, en tant qu’indicateur central pour évaluer la pollution organique des corps d’eau et l’efficacité du traitement biologique, sa précision de monitoring affecte directement l’économie opérationnelle et la conformité environnementale de l’ingénierie de traitement des eaux usées. L’oxygène dissous, le pH, la température et la dilution sont les principales variables d’ingénierie affectant les résultats de monitoring et doivent être contrôlées de manière systématique dans la conception du système.

Le capteur de DBO en ligne NBL-BOD-406 de NiuBoL prend la méthode de fluorescence à double longueur d’onde comme cœur, offrant une solution de monitoring continu sans réactifs, sans maintenance et à faible coût. Il prend en charge le protocole Modbus/RTU pour une intégration facile dans l’automatisation industrielle. Pour les projets de traitement des eaux usées municipales et industrielles, il peut améliorer efficacement les niveaux de contrôle des procédés et optimiser la consommation d’énergie et de produits chimiques.

Lors de la phase de planification du projet, il est recommandé d’effectuer une vérification de méthode et des tests d’équipement en combinaison avec les caractéristiques des échantillons d’eau sur site. Si vous avez besoin de solutions techniques, de personnalisation de paramètres ou de soutien à l’intégration de systèmes pour des conditions de travail spécifiques, veuillez contacter l’équipe d’ingénieurs professionnels de NiuBoL pour construire ensemble un système de monitoring en ligne de la qualité de l’eau efficace et stable.
