NiuBoL Submersible Level Meter : approfondir la technologie de mesure hydrostatique, définir une nouvelle précision dans la surveillance hydrologique industrielle

Défis principaux dans la surveillance industrielle de niveau

Dans les domaines de l’automatisation industrielle moderne et de la surveillance hydrologique, la nature en temps réel et la précision des données de niveau sont cruciales. Que ce soit dans des puits d’eau souterrains allant jusqu’à plusieurs centaines de mètres de profondeur, des bassins de traitement des eaux usées corrosives, ou des systèmes d’irrigation agricole nécessitant un réapprovisionnement précis en eau, les complexités environnementales (telles que la mousse, la vapeur, la vitesse d’écoulement, les différences de température) posent souvent des défis aux transmetteurs de niveau ultrasoniques ou radar traditionnels.

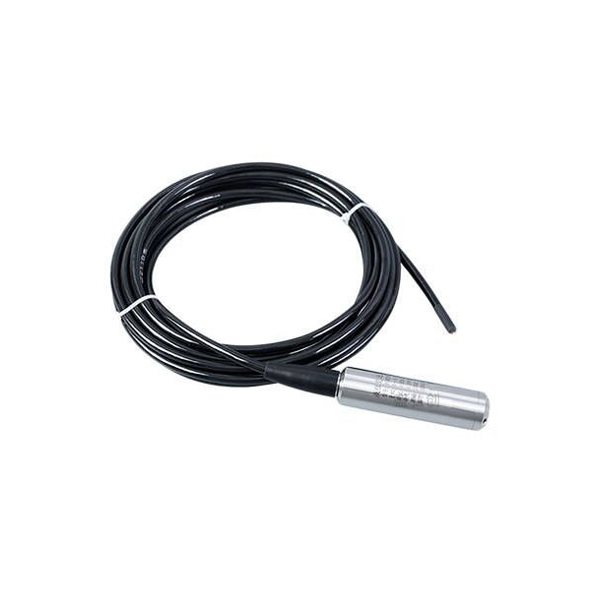

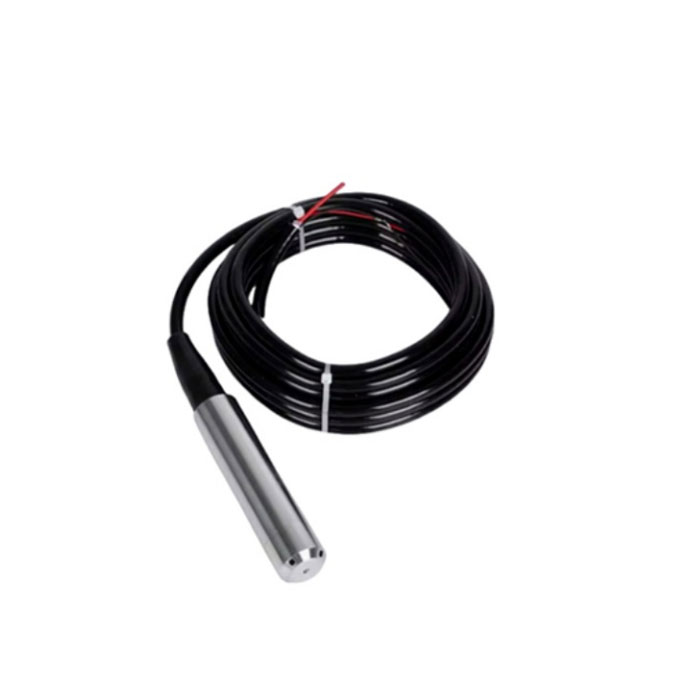

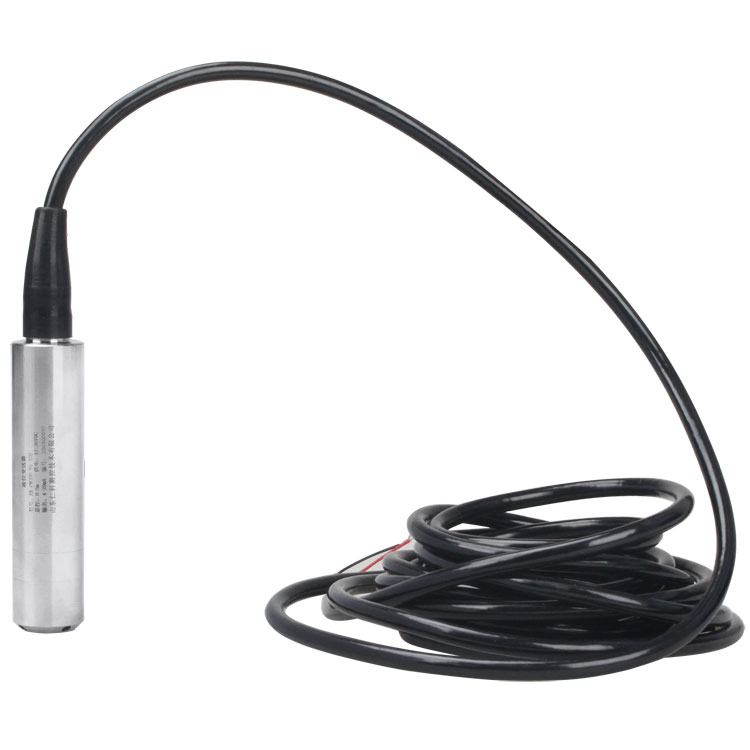

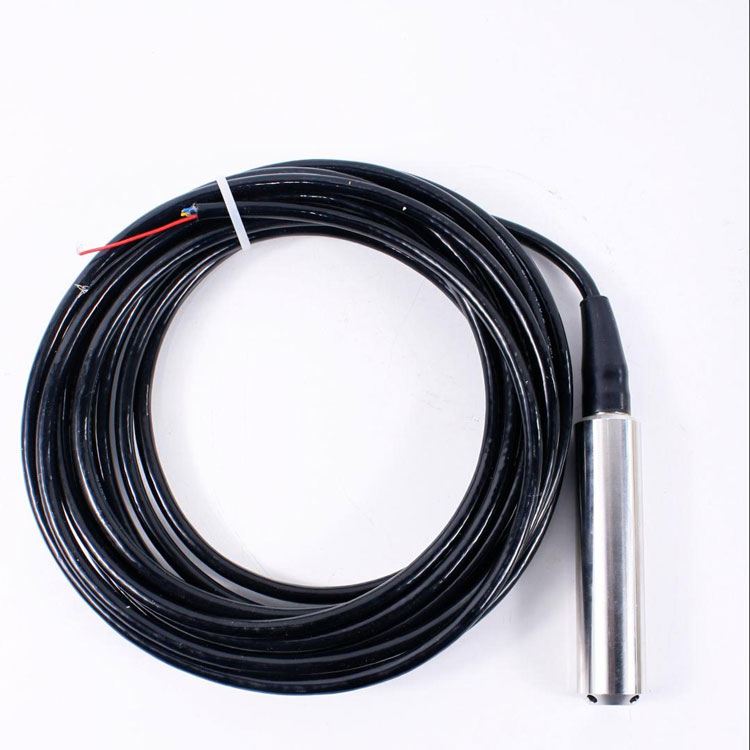

Le transmetteur de niveau submersible NiuBoL, grâce à sa méthode de mesure profondément immergée au fond du liquide, évite fondamentalement les interférences provenant de l’environnement de surface du liquide. Ce n’est pas seulement un capteur, mais un terminal intelligent intégrant perception, stockage et communication.

Technologie de base : analyse approfondie du principe de mesure hydrostatique

Le cœur du transmetteur de niveau submersible NiuBoL repose sur le principe de la statique des fluides. Le capteur est placé au fond du liquide et convertit la profondeur en mesurant la pression hydrostatique du liquide.

Modélisation physique et formule de conversion

Selon le principe d’équilibre hydrostatique, la pression exercée sur la membrane du capteur est directement proportionnelle à la hauteur de la colonne de liquide au-dessus de celle-ci.

NiuBoL utilise un capteur piézorésistif au silicium diffusé haute sensibilité pour convertir la pression P en micro-signaux électriques, puis compense automatiquement les fluctuations de pression atmosphérique grâce à des circuits intégrés internes, délivrant finalement une hauteur h précise.

Excellents avantages du transmetteur de niveau submersible NiuBoL

1. Précision artisanale au niveau 77 GHz et algorithmes intelligents
Bien qu’il appartienne à la catégorie de type pression, NiuBoL poursuit l’excellence dans l’architecture électronique :
Échantillonnage haute fréquence : temps d’échantillonnage jusqu’à 2400 fois/s, retour en temps réel des fluctuations de niveau.
Algorithme de correction central : algorithme intégré de lissage automatique qui filtre efficacement les sauts numériques causés par le démarrage/arrêt de pompe ou les vagues à la surface du liquide, garantissant des données stables.

2. IoT intelligent : transmission à distance sans fil 4G et sécurité des données
Surveillance à distance : convertit astucieusement les changements de niveau en signaux et les télécharge en temps réel vers la plateforme cloud via le réseau 4G.
Visualisation locale : équipé d’un écran haute définition pour visualiser sur site le niveau actuel et le pourcentage de plage.

3. Protection « hardcore » pour environnements extrêmes
Câble ventilé TPU de haute qualité : le câble contient un tube de ventilation haute précision pour compenser les écarts de pression atmosphérique ; le matériau TPU est résistant à la corrosion et à l’usure, adapté à une immersion prolongée.
Conception de trou de guidage incliné : le capuchon protecteur avant adopte une conception de déviation inclinée, empêchant efficacement le limon de boucher la membrane et se défendant contre les impacts physiques d’un écoulement de liquide trop rapide.
Compensation automatique de température : dispose d’une fonction de correction automatique de dérive thermique, maintenant une stabilité à long terme de ±0,2 % FS entre -40 ℃ et +80 ℃.

Tableau des paramètres techniques principaux du transmetteur de niveau submersible

Applications industrielles et recommandations de solutions pour le transmetteur de niveau submersible

1. Approvisionnement en eau urbain et traitement des eaux usées
Dans les usines d’eau et les réservoirs en hauteur, NiuBoL fournit un retour de niveau stable. Sa coque en acier inoxydable anti-corrosion garantit une durée de vie extrêmement longue même dans des environnements difficiles tels que les bassins d’eaux usées.

2. Irrigation agricole et surveillance de puits géothermiques
Dans la surveillance de puits profonds, il est recommandé d’utiliser une suspension par câble en acier. Grâce à la haute résistance à la traction des câbles NiuBoL, il peut maintenir des connexions électriques stables dans les mesures à grande profondeur (par exemple 100-500 mètres).

3. Surveillance des rivières et alerte aux inondations
Pour les environnements d’eau dynamique (rivières ou canaux de drainage), il est recommandé d’installer des manchons de protection d’un diamètre intérieur d’environ Ф40-50 mm. Ouvrir des trous à différentes hauteurs sur la paroi du tuyau pour placer le capteur dans un environnement d’eau relativement statique, éliminant ainsi les erreurs de mesure causées par la pression dynamique.

FAQ :

Q1 : Le transmetteur de niveau submersible peut-il mesurer des liquides visqueux ou corrosifs ?
R : Les modèles standards NiuBoL conviennent aux liquides non corrosifs pour l’acier inoxydable (comme l’eau propre, les huiles ordinaires, les eaux usées neutres). Pour les liquides fortement corrosifs (tels que les acides et alcalis forts), veuillez consulter le personnel technique pour des câbles en matériau Téflon personnalisés ou des coques anti-corrosion.

Q2 : La longueur du câble peut-elle être personnalisée ? Quelle est la plage de mesure maximale ?
R : Entièrement personnalisable. Nous pouvons fournir des longueurs correspondantes de câbles ventilés blindés selon la profondeur réelle de votre puits ou réservoir (par exemple 10 m, 50 m, 200 m, etc.).

Q3 : Que se passe-t-il si le trou de ventilation du câble ventilé est scellé par de l’eau ?
R : Si le trou de ventilation est obstrué, le capteur ne pourra pas détecter les changements de pression atmosphérique actuelle, ce qui entraînera un décalage des valeurs de mesure avec la météo (fluctuations de pression atmosphérique). Lors de l’installation, assurez-vous que la boîte de jonction ou le dispositif de protection à l’extrémité du câble reste sec et ventilé.

Q4 : Pourquoi la fréquence d’échantillonnage est-elle aussi élevée que 2400 fois/s ?
R : L’échantillonnage haute fréquence est conçu pour fonctionner avec des algorithmes de filtrage numérique internes. En calculant un grand nombre d’échantillons, il peut filtrer les erreurs aléatoires causées par les perturbations du liquide, l’agitation ou les impacts brefs, délivrant des hauteurs de niveau réellement stables.

Q5 : Quels sont les avantages des transmetteurs de niveau submersibles par rapport aux transmetteurs ultrasoniques ?
R : Les transmetteurs ultrasoniques sont fortement affectés par les obstacles au sommet du conteneur, la mousse, la vapeur et les changements de pression d’air. En revanche, les transmetteurs de niveau submersibles NiuBoL sont immergés profondément au fond du liquide, les résultats de mesure dépendant uniquement de la pression hydrostatique, sans être affectés par la mousse ou la vapeur de surface. L’installation est plus discrète et les coûts sont généralement plus avantageux.

Q6 : S’il y a beaucoup de limon dans l’eau, le capteur risque-t-il de se boucher ?
R : NiuBoL adopte une conception spécifique de trou de guidage incliné et de capuchon protecteur avant pour gérer ces conditions complexes. Le capuchon protecteur bloque les grosses particules d’impuretés, tandis que la conception inclinée utilise les principes de dynamique des fluides pour réduire la possibilité d’accumulation de limon fin.

Résumé

Le transmetteur de niveau submersible NiuBoL, avec son installation compacte et facile, son étanchéité profonde IP68, son alimentation large tension et ses algorithmes haute précision, est devenu une référence dans le domaine moderne de la surveillance de niveau. Il ne résout pas seulement les défis de survie des équipements de surveillance traditionnels dans des environnements difficiles, mais réalise également une gestion transparente et sécurisée des données. Que ce soit pour la gestion municipale, l’irrigation agricole ou la sécurité minière, choisir NiuBoL signifie choisir le professionnalisme, la précision et la fiabilité.
