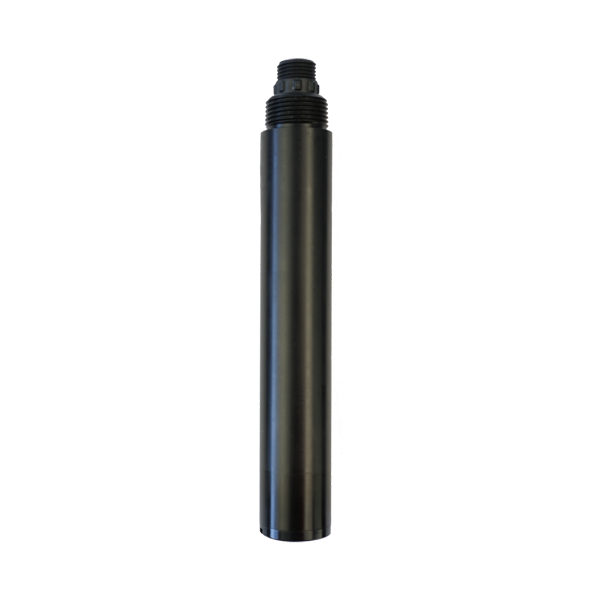

Principes Techniques et Applications d'Ingénierie du Capteur Intégré de Matières en Suspension en Ligne NBL-WQ-TSS

Surveillance en Ligne des Eaux Usées Industrielles et des Eaux de Surface : Intégration Système et Applications d'Ingénierie du Capteur de Matières en Suspension NiuBoL NBL-WQ-TSS

Dans les projets modernes de traitement de l'eau industrielle et de surveillance environnementale, la mesure en temps réel des matières en suspension (MES) revêt une importance technique considérable. Les matières en suspension sont non seulement un indicateur clé du niveau de pollution de l'eau, mais affectent également directement la transparence de l'eau, l'environnement métabolique des organismes aquatiques et la durée de vie des canalisations d'eau industrielles.

Pour les intégrateurs de systèmes, les fournisseurs de solutions IoT et les entrepreneurs en génie, le choix d'un capteur de matières en suspension en ligne offrant une haute stabilité, une forte capacité anti-interférences et une facilité d'intégration dans les systèmes de contrôle existants est crucial pour garantir la qualité de livraison des projets de surveillance. Le capteur NiuBoL NBL-WQ-TSS, grâce à sa sortie numérique et son principe de diffusion de la lumière, fournit un support de données de base fiable pour divers sites industriels.

Contexte du Projet et Analyse des Besoins des Applications Industrielles

Dans le traitement des eaux usées industrielles (telles que la papeterie, le tannage, le traitement des minerais) et les procédés d'épuration des eaux usées municipales, les exigences de surveillance des matières en suspension sont très spécialisées et différenciées :

• Exigences de Rejet Conforme :Conformément aux "Normes de Rejet Global des Eaux Usées" nationales, différents niveaux de rejet imposent des limites strictes sur la concentration en matières en suspension (par exemple, 70–400 mg/L). Les systèmes de surveillance automatisés doivent fournir des données continues et précises pour répondre aux audits environnementaux.

• Exigences d'Optimisation des Procédés :Dans les bassins d'aération ou de décantation des stations d'épuration, la connaissance en temps réel de la concentration des boues (MLSS/MES) aide à optimiser les taux de recyclage et à réduire les coûts de dosage des produits chimiques.

• Exigences de Protection des Équipements :Les composés métalliques et les sédiments dans les eaux usées métallurgiques et minières, s'ils ne sont pas séparés à temps, provoquent l'usure des pompes en aval et l'envasement des canaux.

Lors de la conception de solutions, les intégrateurs de systèmes font souvent face à des défis tels que des environnements de site complexes (turbidité élevée, interférences de la lumière ambiante, fortes interférences électromagnétiques) et une fréquence de maintenance limitée, nécessitant ainsi un matériel de détection offrant une fiabilité de niveau industriel.

Position du Capteur de Matières en Suspension dans l'Architecture Système

Dans les systèmes IoT industriels typiques ou de surveillance de la qualité de l'eau, le capteur de matières en suspension NiuBoL NBL-WQ-TSS se situe au cœur de la couche de détection physique.

Grâce à son interface numérique standard, le capteur peut s'interfacer directement avec les niveaux système suivants :

1. Extrémité d'Acquisition de Données (API/RTU) :Le signal de sortie RS485 peut être directement connecté aux API (Siemens, Schneider) ou RTU industriels courants.

2. Passerelle de Calcul en Bordure :Dans les projets d'eau intelligente, les données des capteurs convergent vers une passerelle de bordure pour un traitement de linéarisation préliminaire et un filtrage des valeurs aberrantes.

3. Plateforme SCADA/Cloud :Les données finales sont acheminées vers l'affichage de la salle de contrôle centrale ou le système de gestion cloud, fournissant une base visuelle pour les décisions d'approvisionnement technique et la maintenance opérationnelle quotidienne.

Protocole de Communication et Description de la Compatibilité Industrielle

Dans la pratique d'ingénierie, les signaux analogiques (par exemple, 4-20mA) sont très sensibles au bruit induit par les équipements haute puissance sur de longues distances de transmission. Le NiuBoL NBL-WQ-TSS utilise une interface physique RS485 et prend en charge le protocole standard Modbus RTU, offrant des avantages significatifs en matière d'intégration système :

• Mise en Réseau Multi-Appareils :Un seul bus RS485 peut héberger plusieurs nœuds de capteurs, réduisant considérablement la complexité du câblage et les coûts d'ingénierie.

• Transmission de Données Haute Fiabilité :Le protocole numérique inclut un mécanisme de vérification, garantissant l'intégrité et la précision des données du capteur à l'ordinateur hôte.

• Avantage de la Structure à Fibre Optique :Le capteur adopte en interne une conception à structure de fibre optique combinée à une source lumineuse LED infrarouge, filtrant efficacement les interférences de lumière parasite externes, maintenant une stabilité de sortie constante aussi bien en conditions de forte lumière extérieure qu'en faible luminosité de laboratoire.



Paramètres Techniques Clés du Capteur de Matières en Suspension NBL-WQ-TSS

Solutions Systématiques pour les Scénarios d'Application Industrielle

Scénario 1 : Surveillance des Eaux Usées Métallurgiques et de Traitement des Minerais   Défis Environnementaux sur Site :Concentration de matières en suspension extrêmement élevée dans l'eau de résidus (jusqu'à 10^4 mg/L ou plus), contenant une grande quantité d'oxydes métalliques, réactifs chimiquement, sujets à l'usure physique des capteurs.   Solution d'Intégration Système :Installation submersible, déploiement du capteur NiuBoL à la sortie du bassin de décantation. Rétroaction en temps réel de la concentration au système de contrôle de dosage via l'interface RS485.   Valeur pour l'Utilisateur :Surveillance automatique de l'efficacité de la sédimentation, dosage précis des coagulants, empêchant les matières en suspension à haute concentration de pénétrer dans les rivières et d'entraîner des amendes environnementales.

Scénario 2 : Contrôle de Procédé de la Station d'Épuration Municipale   Défis Environnementaux sur Site :Les bassins d'aération contiennent de nombreuses bulles qui adhèrent facilement à la fenêtre optique, interférant avec la mesure.   Solution d'Intégration Système :Installer le capteur verticalement dans une zone de turbulence stable. Utiliser la caractéristique de réponse rapide du capteur (<30s) pour surveiller en temps réel les changements de concentration des boues.   Valeur pour l'Utilisateur :Améliorer la stabilité du procédé, réduire la charge de travail d'échantillonnage et d'analyse manuelle, garantir que les indicateurs MES de l'effluent respectent les normes.

Scénario 3 : Surveillance des Sections de Rivière et des Réservoirs/Lacs   Défis Environnementaux sur Site :Variations importantes de la lumière ambiante, le capteur doit fonctionner sans surveillance à long terme avec des exigences strictes de consommation d'énergie.   Solution d'Intégration Système :Capteur alimenté par un RTU basse consommation, utilisant le principe de diffusion de la lumière LED infrarouge pour éviter les interférences de la lumière visible.   Valeur pour l'Utilisateur :Fournir des données de référence stables et à long terme sur la transparence des eaux de surface, alerte précoce des risques d'envasement et de fermentation anaérobie.

Guide de Sélection pour l'Approvisionnement d'Ingénierie

Face à différentes marques et modèles de capteurs de matières en suspension, le personnel d'approvisionnement est invité à évaluer selon les dimensions suivantes :

1. Adéquation de la Plage et de la Précision :Pour la surveillance des points de rejet, une plage de 0–2000 mg/L répond à la plupart des scénarios industriels ; pour les environnements à faible turbidité comme les usines de traitement d'eau, confirmer la limite de détection inférieure.

2. Cohérence de la Méthode de Communication :Privilégier les signaux numériques RS485. Comparés aux signaux analogiques, ils sont non seulement anti-interférences mais permettent également d'obtenir des informations de diagnostic de l'appareil via le protocole.

3. Adaptabilité à l'Environnement d'Installation :Déterminer si l'installation est de type canalisation ou submersible en canal ouvert. Le filetage 3/4 NPT standard de NiuBoL NBL-WQ-TSS offre une excellente compatibilité.

4. Redondance d'Alimentation :Pour les sites industriels, choisir des produits prenant en charge une entrée de tension large 12–24V pour s'adapter aux différentes alimentations à découpage ou systèmes de batterie.

Précautions d'Intégration Système (Pratique d'Ingénierie)

• Élimination des Bulles sur la Fenêtre :Lors de l'installation, s'assurer qu'aucune bulle n'est générée au niveau de la fenêtre de mesure avant du capteur. Les bulles produisent des signaux diffusés qui provoquent des lectures faussement élevées.

• Évitement de l'Effet de Paroi :L'avant du capteur doit maintenir une distance d'au moins 10 cm du fond du réservoir ou de la paroi latérale pour éviter que la lumière réfléchie n'interfère avec le chemin optique.

• Protection du Câble :Bien que le capteur ait une protection IP68, dans les environnements à fort courant, les câbles doivent être posés dans des conduits métalliques pour le blindage, et le câble ne doit pas être trop tendu pour éviter une rupture interne.

• Cycle de Maintenance Régulière :En fonction du taux d'encrassement biologique sur site, nettoyer la fenêtre de mesure avec un chiffon doux et un détergent tous les 1 à 3 mois pour maintenir une haute précision.

FAQ (Questions Techniques et d'Approvisionnement Fréquemment Posées)

Questions Techniques

Q1 :Quelle est la différence entre le principe de diffusion de la lumière et le principe de transmission de la lumière ? R :La méthode de diffusion de la lumière (en particulier la rétrodiffusion) est plus avantageuse pour la surveillance des matières en suspension et boues à haute concentration, avec une meilleure linéarité et une meilleure résistance aux interférences de couleur que la méthode de transmission.

Q2 :Comment le capteur traite-t-il les erreurs de mesure causées par la température ? R :Le NiuBoL NBL-WQ-TSS possède un capteur de température Pt1000 intégré et effectue une compensation de température automatique via le circuit interne, éliminant l'effet du mouvement thermique sur les caractéristiques optiques.

Q3 :Ce capteur peut-il mesurer des substances de différentes tailles de particules ? R :Oui. Cependant, comme les caractéristiques de diffusion des différentes matières en suspension varient, il est recommandé d'effectuer un étalonnage de pente basé sur des échantillons d'eau sur site lors de la première installation.

Questions de Sélection

Q4 :Le matériau du boîtier POM du NBL-WQ-TSS résiste-t-il aux acides et bases forts ? R :Le POM (polyoxyméthylène) possède une excellente résistance mécanique et aux solvants. Pour les environnements fortement oxydants ou acides/basiques extrêmes, consulter le personnel technique pour une évaluation des conditions spécifiques.

Q5 :Prend-il en charge la transmission sans fil ? R :Le capteur lui-même émet une sortie RS485 standard ; il peut permettre un déploiement sans fil 4G/5G en se connectant à un module DTU tiers.

Q6 :Le temps de réponse de 30s est-il suffisant pour les exigences de contrôle automatique ? R :Le temps de réponse T90 de 30s est beaucoup plus rapide que le temps de retard de la plupart des procédés de traitement de l'eau industriels, répondant pleinement aux exigences de contrôle en boucle fermée.

Questions d'Approvisionnement/Projet

Q7 :Le produit est-il fourni avec un certificat d'étalonnage ? R :Chaque capteur est étalonné avec une suspension standard avant de quitter l'usine, et des rapports d'inspection d'usine peuvent être fournis en fonction des besoins du projet.

Q8 :Quel est le délai de livraison et la politique après-vente pour les achats en volume ? R :NiuBoL maintient des niveaux de stock stables. Un support technique en ligne professionnel et des services de garantie sont fournis aux intégrateurs de systèmes ; le délai de livraison spécifique dépend de la taille de la commande.

Conclusion : Logique de Décision pour l'Approvisionnement d'Ingénierie

Pour le personnel d'approvisionnement industriel, la sélection des capteurs de matières en suspension en ligne ne doit pas se concentrer uniquement sur le prix, mais également sur le coût du cycle de vie dans des environnements industriels spécifiques. Le capteur NiuBoL NBL-WQ-TSS résout les problèmes d'interférence de signal grâce à sa sortie numérique RS485, améliore la durabilité avec sa conception IP68 et son matériau POM, et la faible consommation de 0,2W ouvre davantage de possibilités pour les stations de surveillance à distance.

Lors de la conception de solutions de systèmes de traitement de l'eau, l'intégration d'un capteur TSS parfaitement compatible avec les API et ayant une logique de maintenance simple améliorera considérablement l'efficacité de livraison des projets et la satisfaction des utilisateurs finaux.
