Capteur de pH de qualité de l'eau en ligne : Solution de qualité industrielle pour la surveillance des solutions aqueuses de pH

Dans les domaines de l'automatisation industrielle, de l'ingénierie du traitement de l'eau et du contrôle des processus, la valeur du pH, en tant qu'indicateur central de l'acidité et de l'alcalinité des solutions aqueuses, affecte directement l'efficacité des réactions chimiques, la durée de vie des équipements, la qualité des produits et la conformité environnementale. Le capteur de pH de qualité de l'eau NiuBoL NBL-PHG-206 est développé spécifiquement pour les intégrateurs de systèmes, les fournisseurs de solutions IoT, les entrepreneurs de projets et les sociétés d'ingénierie. Il offre une capacité de surveillance continue en ligne fiable et prend en charge les protocoles de communication industriels standard pour une intégration transparente avec les systèmes SCADA, PLC et DCS.

Le capteur se concentre sur la fiabilité de l'ingénierie et la compatibilité du système, aidant les projets d'intégration à réduire les coûts de maintenance et à améliorer la stabilité des processus pour répondre aux exigences strictes de l'énergie, de la chimie, de la protection de l'environnement et d'autres industries.

Concept de base et importance technique du pH des solutions aqueuses

La valeur du pH est l'un des paramètres physico-chimiques les plus importants des solutions aqueuses. Presque tous les phénomènes naturels, les changements chimiques et les processus de production impliquant des solutions aqueuses sont étroitement liés à la valeur du pH. Dans les domaines de l'industrie, de l'agriculture, de la médecine, de la protection de l'environnement et de la recherche scientifique, la mesure précise du pH est devenue la base du contrôle des processus et de l'assurance qualité.

La définition mathématique du pH est le logarithme décimal négatif de l'activité des ions hydrogène :

pH = -lg a(H⁺)

ou exprimé approximativement par pH = -log₁₀[H⁺] (où [H⁺] est en mol/L).

Ce concept a été proposé par le biochimiste danois Sørensen en 1909 pour convertir des concentrations extrêmement faibles d'ions hydrogène en valeurs numériquement pratiques pour les applications d'ingénierie. Par exemple, dans l'eau pure à 25°C, [H⁺] = 10⁻⁷ mol/L, ce qui donne un pH = 7, défini comme neutre.

D'un point de vue microscopique, les molécules d'eau sont constamment en équilibre d'ionisation :

H₂O ⇌ H⁺ + OH⁻ (ou plus précisément 2H₂O ⇌ H₃O⁺ + OH⁻)

La constante du produit ionique K_w de l'eau est de 10⁻¹⁴ à 25°C, soit :

[H⁺] × [OH⁻] = 10⁻¹⁴ mol²/L²

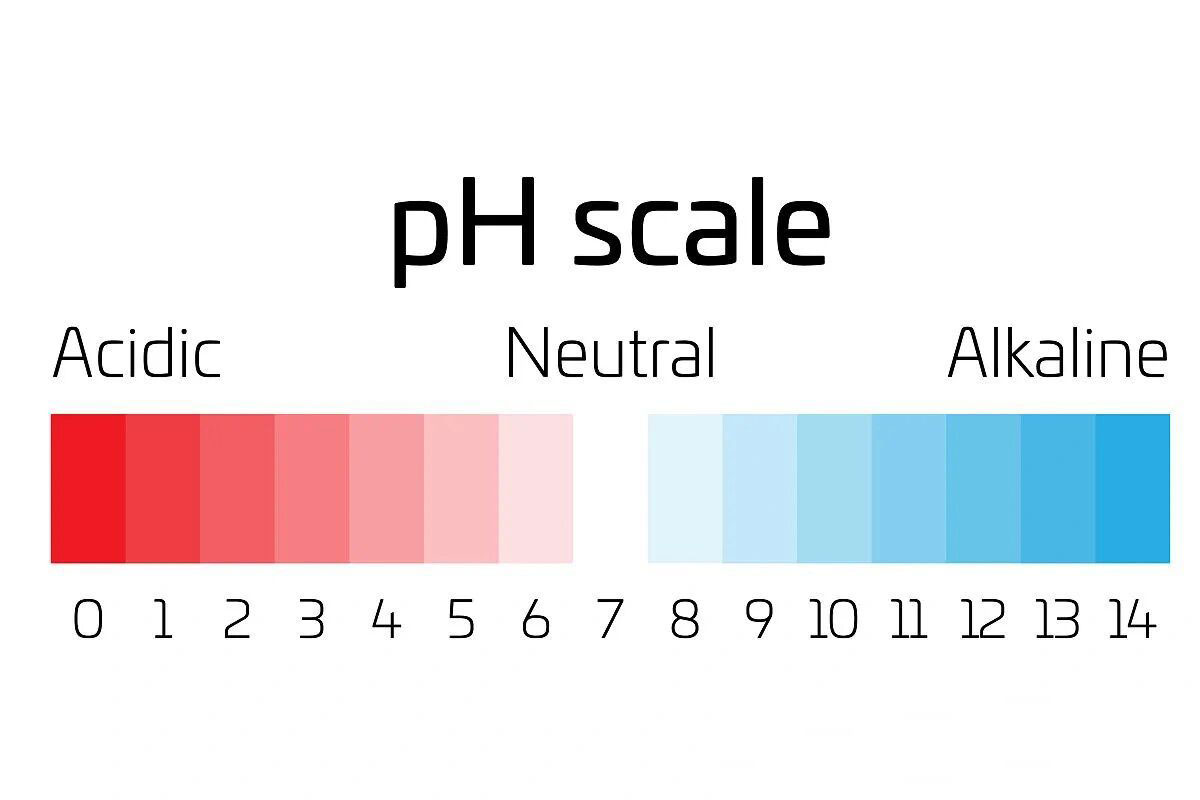

Cela conduit à trois jugements fondamentaux :

• Solution neutre : pH = 7, [H⁺] = [OH⁻] = 10⁻⁷ mol/L

• Solution acide : pH < 7, [H⁺] > [OH⁻] ; plus le pH est bas, plus l'acidité est forte

• Solution alcaline : pH > 7, [H⁺] < [OH⁻] ; plus le pH est élevé, plus l'alcalinité est forte

Dans les milieux industriels réels, la température, la force ionique et les substances coexistantes affectent l'activité des ions hydrogène. Par conséquent, la mesure en ligne nécessite une compensation automatique de la température (ATC) pour garantir l'exactitude des données. La nature logarithmique du pH entraîne des changements non linéaires : la quantité de neutralisant nécessaire pour passer d'un pH 2 à un pH 3 est bien plus importante que pour passer d'un pH 6 à un pH 7. Cela nécessite des systèmes dotés d'une haute résolution et de capacités de surveillance à réponse rapide pour obtenir un contrôle précis en boucle fermée.

Dans les processus industriels, la valeur du pH affecte directement plusieurs indicateurs clés :

• Efficacité de la coagulation et de la floculation : La plage de pH optimale se situe généralement entre 6,5 et 8,5 ; le dépassement de cette plage réduit considérablement l'efficacité des coagulants tels que le PAC ou le sulfate d'aluminium.

• Processus de désinfection : Dans la désinfection à l'acide hypochloreux, un pH élevé réduit la proportion de HOCl efficace, affectant les performances de stérilisation.

• Protection contre la corrosion des équipements : Un pH bas dans l'eau d'alimentation des chaudières provoque facilement une corrosion acide ; un pH élevé peut entraîner une fragilisation alcaline ou un entartrage. La plage de pH recommandée pour l'eau de chaudière est généralement comprise entre 8,5 et 11,0, selon la pression de la chaudière et la méthode de traitement.

• Conformité des rejets : La plupart des normes environnementales exigent un pH de l'effluent compris entre 6 et 9 ; la surveillance en temps réel permet d'éviter les risques de dépassement.

La surveillance continue du pH en ligne est bien supérieure à l'échantillonnage intermittent. Elle permet de capturer rapidement les fluctuations et de s'associer aux systèmes de dosage pour optimiser le dosage des réactifs et réduire l'intervention manuelle.

Rôle clé de la valeur du pH dans le contrôle des processus industriels

Dans la production industrielle, des écarts mineurs de la valeur du pH peuvent entraîner des modifications des vitesses de réaction, des fluctuations de la qualité du produit ou des dommages aux équipements. Dans l'ingénierie du traitement des eaux usées, le contrôle du pH affecte la neutralisation des polluants, l'activité microbienne et la qualité finale de l'effluent. Dans l'industrie de l'énergie, la surveillance du pH de l'eau d'appoint et des condensats de la chaudière est directement liée à la sécurité de l'unité et à l'efficacité énergétique. Dans le contrôle des processus chimiques, un ajustement précis du pH détermine la sélectivité et le rendement de la réaction.

Le capteur NBL-PHG-206 fournit des données en temps réel dans la plage de pH 0 à 14,00 via la méthode de l'électrode de verre, avec un temps de réponse inférieur à 30 secondes et une précision de ±0,1 pH. Combiné à la compensation automatique de température Pt1000, il répond aux exigences d'une mesure stable dans des conditions de travail complexes. Après l'intégration de ce capteur, les équipes d'ingénierie peuvent construire des systèmes de régulation automatique en boucle fermée, améliorant considérablement l'efficacité et la fiabilité globales du projet.

Principaux avantages techniques du capteur de pH de qualité de l'eau NBL-PHG-206

Le NBL-PHG-206 est conçu pour les applications industrielles sur le terrain et possède plusieurs caractéristiques de qualité technique :

• Double amplificateur différentiel à haute impédance avec une forte capacité d'anti-interférence électromagnétique et une vitesse de réponse rapide.

• Électrode de pH brevetée : La solution de référence interne s'infiltre lentement à travers un pont salin microporeux sous une pression ≥100 kPa, avec une infiltration positive durant plus de 20 mois, prolongeant considérablement la durée de vie de l'électrode par rapport aux électrodes industrielles ordinaires.

• Indice de protection IP68, permettant une installation submersible à long terme.

• Compensation automatique de la température (Pt1000) pour éliminer l'influence des fluctuations de température.

• Sortie standard RS-485 Modbus RTU, directement compatible avec les principaux contrôleurs industriels sans modules de conversion supplémentaires.

Ces caractéristiques font que le capteur est particulièrement performant dans l'intégration de systèmes, notamment pour les projets nécessitant un fonctionnement stable à long terme.

Paramètres des spécifications techniques

Voici les paramètres techniques détaillés du capteur de pH de qualité de l'eau NBL-PHG-206 :

Note : Le capteur est adapté à la plupart des scénarios de traitement de l'eau industrielle et de surveillance des processus, et prend en charge la mesure de milieux à faible conductivité lorsqu'il est associé à des électrodes pour eau pure/ultrapure.

Scénarios d'application typiques du capteur de pH de qualité de l'eau NBL-PHG-206

Le NBL-PHG-206 est largement utilisé dans les projets industriels suivants :

1. Ingénierie du traitement des eaux environnementales : Surveillance du pH à l'entrée et à la sortie des stations d'épuration des eaux usées municipales et industrielles, prenant en charge le contrôle automatique du dosage pour garantir un rejet conforme.

2. Surveillance de l'eau des chaudières de l'industrie électrique : Mesure du pH de l'eau d'appoint chimique, de la vapeur saturée et des condensats pour prévenir la corrosion et assurer la sécurité des unités.

3. Contrôle des processus chimiques : Surveillance continue de la neutralisation acide-base, de la préparation des solutions salines et des cuves de réaction pour un accès facile aux systèmes DCS.

4. Ingénierie alimentaire et pharmaceutique : Surveillance du pH de l'eau de processus pour soutenir la traçabilité de la certification QS/HACCP.

5. Agriculture et aquaculture : Régulation de la qualité de l'eau dans les systèmes d'irrigation ou d'aquaculture à grande échelle, combinée à des plateformes IoT pour la surveillance à distance.

6. Recherche scientifique et plateformes d'automatisation : Intégré dans des stations de surveillance multi-paramètres pour fournir une acquisition de données stable.

Dans ces scénarios, le capteur aide les intégrateurs à configurer rapidement le système et à réduire le temps de débogage sur site.

Précautions relatives à l'intégration et à la compatibilité du système

Le NBL-PHG-206 adopte le protocole RS-485 Modbus RTU avec un débit en bauds par défaut de 9600 et prend en charge la modification d'adresse. Il est compatible avec les automates tels que Siemens S7 et Schneider Modicon, ainsi qu'avec les systèmes DCS d'ABB et Honeywell.

Les points d'intégration comprennent :

• Utiliser une alimentation indépendante de 12 à 24 V DC pour éviter les interférences de masse commune.

• Câble blindé à 4 fils torsadés (rouge : alimentation positive, noir : GND, bleu : 485A, blanc : 485B). Pour une transmission longue distance, ajouter une résistance terminale de 120 Ω.

• Prise en charge de l'accès aux enregistreurs sans papier, aux écrans tactiles et aux passerelles IoT pour le téléchargement de données sur le cloud.

• Avant l'installation, confirmer que l'adresse et le débit en bauds correspondent pour éviter les conflits de bus.

La conception de la sortie numérique réduit considérablement la complexité et le coût d'intégration.

Guide d'installation et de raccordement électrique

Le capteur utilise une interface 3/4 NPT et prend en charge l'installation submersible dans les canalisations ou les réservoirs. L'angle d'installation doit être incliné de plus de 15° pour éviter que les positions horizontales ou inversées n'affectent l'infiltration de la solution de référence.

Le raccordement électrique utilise un connecteur étanche M16-5 broches avec un séquençage de câblage clair. Une étanchéité doit être appliquée au point de câblage. Pour les environnements d'immersion à long terme, des câbles résistants à la corrosion sont recommandés.

Spécifications de maintenance et d'entretien

Pour maintenir la précision de la mesure, il est recommandé de :

• Nettoyer à l'eau distillée et sécher en tamponnant avant la mesure.

• Conserver dans une solution de chlorure de potassium 3 mol/L lorsqu'il n'est pas utilisé.

• Nettoyer les dépôts sur la membrane de verre avec de l'acide chlorhydrique dilué et rincer.

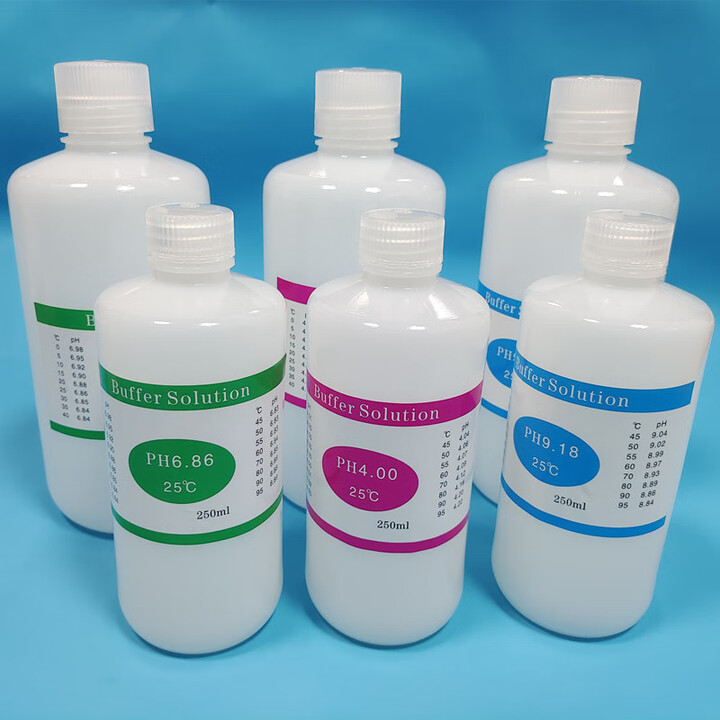

• Effectuer un étalonnage en deux points tous les 3 à 6 mois.

• Éviter l'immersion prolongée dans l'eau distillée ou les solutions protéiques.

Lorsqu'un écart important persiste après l'étalonnage, remplacez rapidement le capteur pour garantir la fiabilité du système.

FAQ

1. Quels protocoles de communication le NBL-PHG-206 prend-il en charge ?

R : Le protocole standard RS-485 Modbus RTU, qui peut être directement connecté à un automate, un système DCS ou des passerelles IoT.

2. Convient-il à la mesure de l'eau pure ou de l'eau ultrapure ?

R : Lorsqu'il est associé à une électrode dédiée, il peut répondre à la surveillance de la qualité de l'eau avec une conductivité inférieure à 3 μS/cm et convient à l'eau des chaudières électriques.

3. Quelles sont les exigences relatives à l'angle d'installation ?

R : Il doit être incliné de plus de 15° et ne peut être horizontal ou inversé.

4. Comment réaliser la surveillance et l'alerte à distance ?

R : Accédez à l'ordinateur hôte via Modbus, définissez des alarmes de limite supérieure et inférieure de pH, et prenez en charge le contrôle sans surveillance.

5. Quelle est la durée de vie du capteur ?

R : Le système de référence breveté permet à l'infiltration de durer plus de 20 mois, ce qui prolonge considérablement la durée de vie par rapport aux électrodes ordinaires.

6. Quelle est la plage de tension d'alimentation ?

R : Tension large de 12 à 24 V DC, avec une consommation d'énergie aussi basse que 0,2 W.

7. Prend-il en charge une longueur de câble personnalisée ?

R : Standard 5 mètres ; d'autres longueurs peuvent être personnalisées selon les exigences du projet.

8. Quel est le cycle d'étalonnage recommandé ?

R : Effectuer un étalonnage en deux points tous les 3 à 6 mois, à ajuster en fonction de la corrosivité du milieu.

Résumé

Le capteur de pH en ligne NiuBoL NBL-PHG-206 combine organiquement les principes scientifiques des solutions aqueuses de pH avec les exigences de l'ingénierie industrielle. Il fournit une base matérielle fiable pour les projets de surveillance du pH en ligne avec des performances de mesure stables, des interfaces de communication standard et une conception de protection à long terme. Qu'il s'agisse de nouveaux systèmes de traitement de l'eau ou de mises à niveau d'équipements existants, ce capteur peut aider les intégrateurs de systèmes et les sociétés d'ingénierie à réaliser un contrôle précis des processus, à réduire les coûts d'exploitation et de maintenance et à renforcer la compétitivité des projets.

Choisir la série de capteurs industriels NiuBoL, c'est choisir une solution d'automatisation professionnelle et stable. Pour la sélection technique, la vérification d'échantillons ou le support d'intégration par lots, veuillez contacter l'équipe d'ingénierie NiuBoL. Nous fournirons des solutions personnalisées en fonction des conditions de travail spécifiques.
