Introduction : La « Turbidité » comme Paramètre de Contrôle de Processus Clé et son Essence Optique

Dans les systèmes de surveillance multiparamétrique de la qualité de l'eau et de contrôle de processus des fluides, la turbidité est un paramètre de contrôle clé hautement représentatif. Du point de vue de la physique optoélectronique, la turbidité n'est pas une unité de concentration massique directe d'une substance, mais une propriété optique complexe. Elle fait référence à la caractérisation physique de l'empêchement de la transmission de la lumière par les particules en suspension dans un fluide.

Lorsqu'un faisceau lumineux collimaté est injecté dans un échantillon de fluide, en raison de la présence de particules en suspension non homogènes (telles que sédiments, colloïdes, algues, micro-organismes et polymères industriels de haut poids moléculaire) ayant des indices de réfraction différents du milieu environnant, les photons subissent une diffusion (changement de direction de propagation) et une absorption (perte d'énergie) lorsqu'ils traversent ces particules. Dans le contrôle de la filtration industrielle, la purification et la désinfection de l'eau potable, ainsi que la conformité des rejets d'eaux usées environnementales, la turbidité est un indicateur de contrôle essentiel pour évaluer l'efficacité d'interception du système et le risque de percée des filtres. Les données de turbidité en ligne, en temps réel et de haute précision déterminent directement la stabilité de la boucle de rétroaction du processus. Cependant, dans des conditions de terrain complexes, en raison de la sensibilité des caractéristiques optiques, diverses interférences parasites sont susceptibles de se produire pendant le processus de mesure.

Points de Douleur Fondamentaux : Déconstruction des Quatre Facteurs d'Interférence Affectant la Précision de la Mesure de Turbidité

En pratique, dès qu'une mesure optique est effectuée, des chaînes causales d'interférence sont omniprésentes. Pour atteindre un contrôle de processus précis, les quatre facteurs d'interférence sous-jacents suivants doivent être analysés en profondeur :

2.1 Facteur A : Interférence de Réfraction des Bulles et Sauts Dynamiques   Les bulles sont l'interférence physique principale provoquant des sauts de données anormaux dans les turbidimètres en ligne industriels. L'indice de réfraction de l'eau est d'environ 1,333, tandis que l'indice de réfraction de l'air à l'intérieur des bulles est proche de 1,000. Lorsque des micro-bulles sont générées dans le fluide en raison de changements de pression soudains, d'une élévation de température ou d'une agitation mécanique, chaque bulle agit comme une micro-lentille sphérique dans le trajet optique.

Évitement de Processus :L'interférence des bulles doit être évitée en optimisant le point d'installation sur site. Installer le capteur dans une section où la vitesse d'écoulement est stable et sans turbulence désordonnée, verticalement ou en oblique contre le sens de l'écoulement, en évitant le sommet des canalisations (où le gaz s'accumule) ou directement après les sorties de pompe.

2.2 Facteur B : Taille des Particules, Forme et Distribution Spatiale des Angles de Diffusion   Les formes physiques des matières en suspension dans l'eau varient considérablement, avec des distributions de taille de particules couvrant souvent plusieurs ordres de grandeur, conduisant à des différences fondamentales dans la distribution spatiale de l'énergie de la lumière diffusée.

Contrôle Géométrique Spatial :Les différences de forme et de taille des particules entraînent des réponses d'intensité lumineuse latérale et avant très différentes. Par conséquent, l'angle de diffusion doit être strictement spécifié dans la mesure de turbidité. Le principe néphélométrique à 90° reconnu par l'industrie offre une grande stabilité et une supériorité pour capturer les particules en suspension de différentes tailles et équilibrer les contributions de diffusion combinées des particules grandes et petites.

2.3 Facteur C : Absorption Spectrale de l'Intensité Lumineuse par la Couleur de l'Eau (Biais Colorimétrique Négatif)   La couleur de l'eau, causée par de la matière organique dissoute (telle que l'acide humique, l'acide tannique) ou des colorants industriels, a un effet d'absorption fort sur la source lumineuse des turbidimètres conventionnels.

Évitement de Processus :Les sources lumineuses visibles doivent être abandonnées, et des longueurs d'onde invisibles spéciales autres que la lumière visible (telles que la lumière proche infrarouge) doivent être utilisées pour minimiser l'absorption spectrale et l'interférence de fluorescence partielle.

2.4 Facteur D : Lumière Parasite Externe et Réflexion Parasite de Fond (Dérive Positive du Point Zéro)   Cette interférence dépend directement des limites physiques du capteur et du processus d'installation de la cuve.

Conséquence Physique :Ces rayons lumineux parasites non ciblés sont reçus et amplifiés par le détecteur à 90°, formant directement un fort bruit de fond optique, provoquant un débordement sévère du point zéro et une dérive positive (lecture non nulle en l'absence de matière en suspension).

Percée Technologique : Mécanisme Optoélectronique Anti-Interférence du Capteur de Turbidité Néphelométrique NiuBoL NBL-WQ-TS

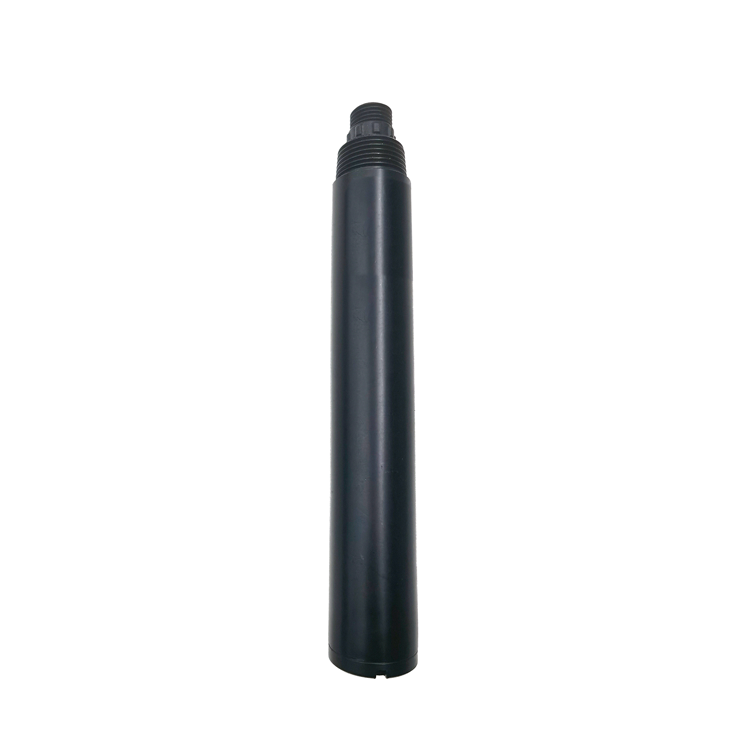

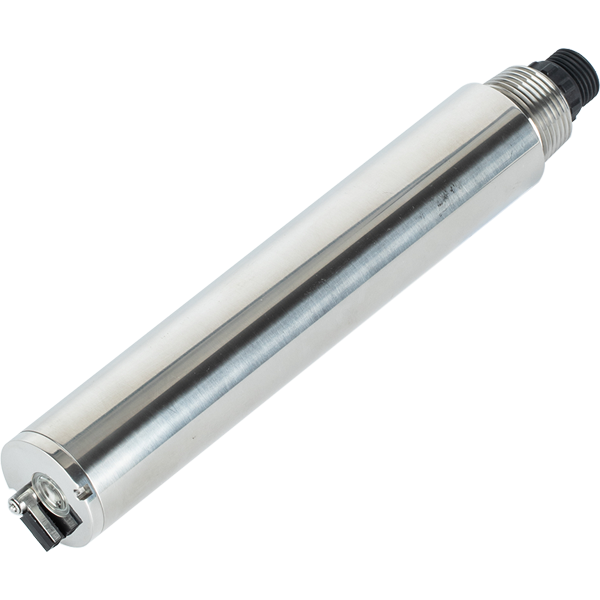

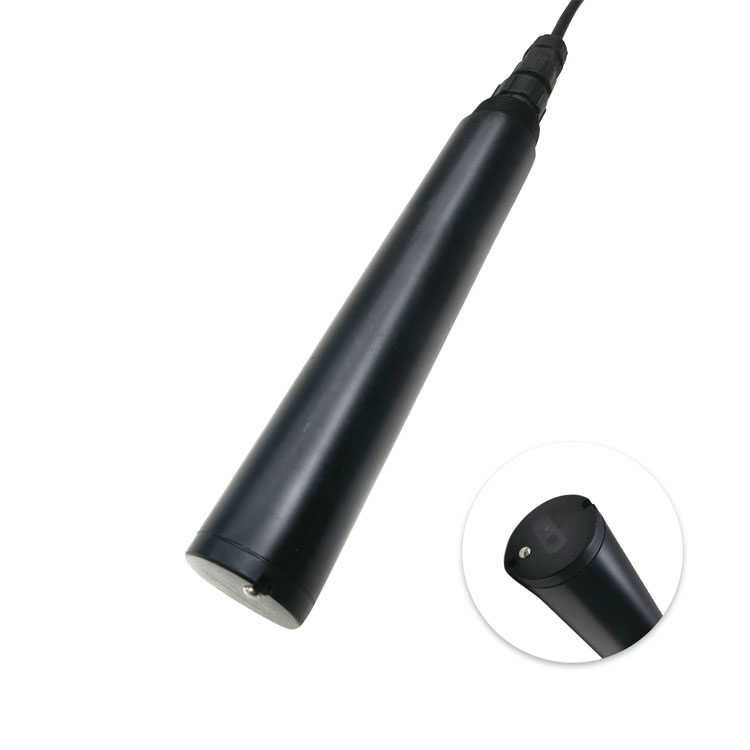

Pour répondre aux quatre points de douleur d'interférence optique dans les conditions industrielles, NiuBoL a développé le capteur de turbidité en ligne intégré NBL-WQ-TS. Cet appareil est conçu de manière stricte sur la base du principe néphélométrique à 90°, éliminant une par une les interférences environnementales depuis l'architecture matérielle physique et du trajet optique :

Source Lumineuse LED Proche Infrarouge 860nm :   Le NBL-WQ-TS abandonne les sources lumineuses visibles conventionnelles et utilise une LED proche infrarouge 860nm hautement stable. Cette longueur d'onde infrarouge invisible spécifique évite parfaitement les bandes d'absorption spectrale des couleurs naturelles de l'eau (telles que jaune, marron, vert), éliminant complètement l'interférence de couleur. Il permet une mesure de diffusion de particules pure même face aux eaux usées de brassage alimentaire, d'impression et de teinture.

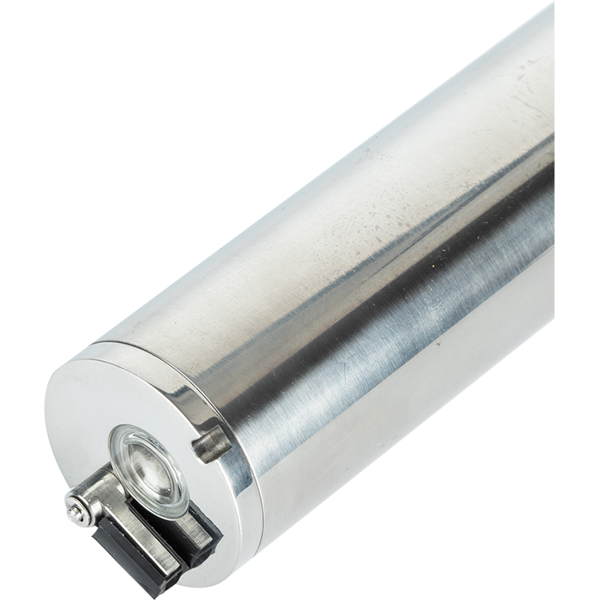

Structure Physique de Précision à Fibre Optique :   L'appareil utilise une conception de transmission par fibre optique hautement concentrée et de collimation du faisceau à l'intérieur, convergeant la lumière incidente en un faisceau d'énergie parallèle, limitant strictement la zone de diffusion du spot. Cette structure de trajet optique fermée et hautement focalisée lui confère une forte résistance aux lumières parasites externes et à l'interférence de la lumière naturelle.

Conception Géométrique de Diffusion Standard à 90° :   Suit strictement la norme internationale ISO 7027, plaçant le récepteur à une position strictement perpendiculaire à 90° par rapport à la lumière incidente. Cette conception géométrique offre une excellente reproductibilité pour la diffusion de Mie et de Rayleigh, garantissant une grande linéarité et précision sur toute la plage 0-1000NTU.

Tableau des Paramètres Techniques Clés du Capteur de Turbidité en Ligne NiuBoL NBL-WQ-TS

Lors de l'intégration système et de la sélection pour des achats en gros d'ingénierie, le matériel standardisé, les spécifications de plage et les paramètres électriques sont la base pour garantir la compatibilité du système. Les paramètres spécifiques sont les suivants :

Intégration du Système d'Eau Intelligente &Spécification d'Étanchéité pour le Câblage sur Site

Pour intégrer de manière transparente le turbidimètre en ligne dans le réseau de contrôle IoT et assurer une haute fiabilité, l'installation physique sur site et l'intégration électrique doivent strictement suivre ces spécifications :

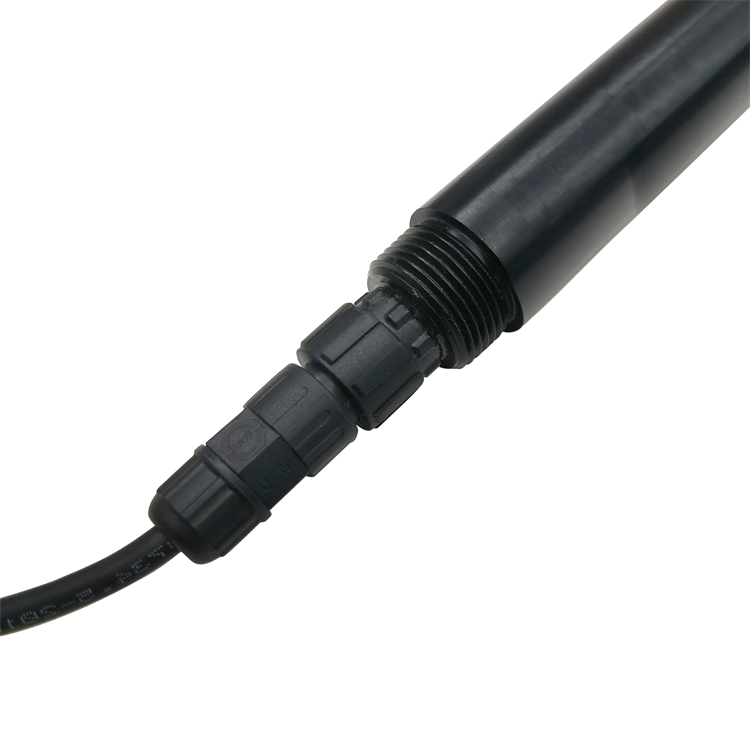

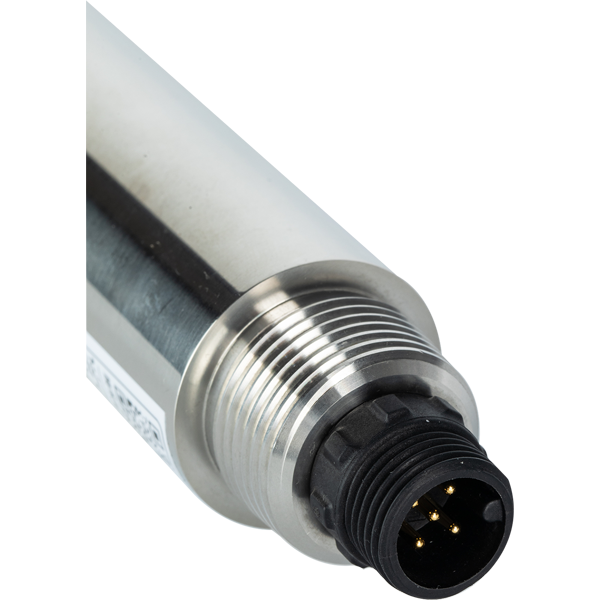

Évitement des Pièges d'Installation Physique :Utiliser un filetage 3/4 NPT pour une installation immergée ou fixe dans une canalisation. Effectuer strictement un traitement d'étanchéité et anti-corrosion secondaire aux points de connexion. Compte tenu que les câbles doivent rester immergés dans l'eau à long terme (y compris l'eau de mer ou les eaux usées industrielles à forte teneur en sel) ou exposés à un air agressif, toutes les bornes intermédiaires doivent être équipées de bande d'étanchéité et de manchons anti-corrosion. Prévoir un jeu naturel pour les câbles ; ne jamais laisser les câbles sous tension pendant la suspension pour éviter une perte de signal due à une rupture par fatigue des fils.

Topologie de Contrôle :Le capteur est alimenté en 12-24V CC, et sa très faible consommation statique de 0.2W permet une connexion directe à divers RTU distants à faible puissance alimentés par énergie solaire ou systèmes de contrôle en boucle fermée PLC d'usine. Via la connexion directe RS-485, un interrogatoire à haute fréquence des données de terrain peut être réalisé.

Procédures d'Étalonnage Standardisées de Niveau Industriel &de Maintenance Quotidienne

La mesure de la turbidité repose entièrement sur le flux lumineux ; la propreté de la fenêtre de mesure et les procédures d'étalonnage standardisées sont la ligne de vie de l'instrument.

6.1 Processus d'Étalonnage avec Spécification Technique de 10 cm   Pour éliminer complètement la réflexion parasite et le bruit de fond générés par les parois du récipient d'étalonnage, la procédure d'étalonnage à deux points standardisée suivante doit être exécutée :

Étalonnage du Zéro :Utiliser un grand bécher pour mesurer une quantité appropriée de solution de turbidité zéro. Suspendre verticalement le capteur NBL-WQ-TS dans la solution. Spécification Technique Critique :La face d'extrémité de mesure du capteur doit être maintenue à au moins 10 cm au-dessus du fond du bécher et également à au moins 10 cm des parois intérieures. Laisser reposer 3-5 minutes jusqu'à ce que la lecture se stabilise complètement et que les micro-bulles remontent et s'échappent complètement, puis émettre la commande d'étalonnage du zéro.

Étalonnage de la Pente (Gain) :Avec le même agencement physique de suspension (maintenir >10 cm des parois et du fond), immerger verticalement le capteur dans la solution standard de Formazine. Laisser reposer 3-5 minutes jusqu'à stabilisation, puis effectuer l'étalonnage du gain de pente.

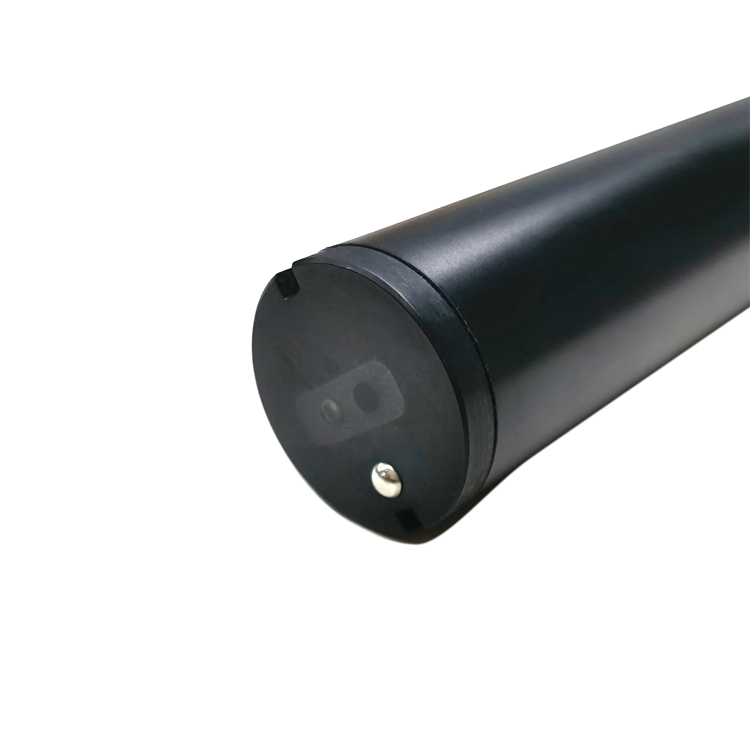

6.2 Maintenance Quotidienne de la Propreté de la Fenêtre   Surface Extérieure du Capteur &Fenêtre :Nettoyer régulièrement la surface extérieure du capteur et la fenêtre de mesure optique avec de l'eau du robinet à basse pression. Si des débris ou des résidus de biofilm persistent, essuyer délicatement avec un chiffon non tissé doux et humide. Pour des salissures graisseuses tenaces, ajouter une petite quantité de détergent ménager à l'eau du robinet pour le trempage et le nettoyage.

Précautions de Maintenance :Le capteur contient des lentilles optiques de précision extrêmement sensibles et des composants électroniques à micro-courant. Pendant la maintenance, s'assurer que le capteur n'est pas soumis à des chocs mécaniques violents. L'intérieur est entièrement scellé et ne contient aucune pièce pouvant être entretenue par l'utilisateur.

FAQ

Q1 : Pourquoi la source lumineuse infrarouge 860nm utilisée dans le NBL-WQ-TS peut-elle ignorer l'interférence de couleur des brasseries ou des plans d'eau à forte couleur comme le fleuve Jaune ?   R : Parce que la plupart des substances colorées (telles que les molécules jaunes naturelles dans le moût de fermentation, l'acide humique, etc.) ont des bandes d'absorption spectrales principalement concentrées dans la région de la lumière visible de 380nm-780nm. Le NBL-WQ-TS utilise une lumière proche infrarouge de 860nm, qui se trouve en dehors de la plage d'absorption spectrale sélective de ces molécules de couleur. Les photons ne subissent qu'une diffusion physique avec les particules solides en suspension lors de leur passage, éliminant ainsi complètement le biais négatif causé par la couleur.

Q2 : Si le capteur est à moins de 10 cm du fond du bécher pendant l'étalonnage, cela provoquera-t-il une déviation positive ou négative ?   R : Cela provoquera une déviation positive significative (lecture faussement élevée). Lorsque la face d'extrémité de mesure est trop proche du fond du récipient, le faisceau incident infrarouge de haute intensité frappe la surface solide du bécher, produisant une "lumière réfléchie parasite de fond" non due aux particules. Cette partie de la lumière réfléchie, reçue par le détecteur à 90°, est interprétée à tort par l'instrument comme une contribution de diffusion des particules dans l'eau, augmentant ainsi le point zéro.

Q3 : Comment assortir précisément les trois plages différentes (0-20NTU, 0-200NTU, 0-1000NTU) pour le traitement de l'eau propre municipale et des eaux usées de haute pureté chimique ?   R :   - 0-20.00NTU (haute résolution 0.01NTU) :Correspond précisément à l'effluent des stations de traitement d'eau potable municipales, aux processus d'eau pure par ultrafiltration/osmose inverse et aux eaux usées de rinçage haute pureté des semi-conducteurs.   - 0-200.0NTU :Adapté à l'eau brute dans les usines de traitement d'eau, au contrôle des processus de réutilisation des eaux recyclées et aux points de rejet d'eaux usées industrielles légères.   - 0-1000.0NTU :Conçu spécifiquement pour les bassins d'aération, l'effluent des bassins de décantation dans les stations d'épuration, et les projets de surveillance des rejets de pollution environnementale à grande échelle.

Q4 : Quelles sont les exigences de fixation par filetage pour la protection IP68 (jusqu'à 20m de profondeur) pour la surveillance de la qualité de l'eau des réservoirs et barrages en eau profonde ?   R : Le boîtier du capteur est en composite POM et ABS, offrant une forte résistance à la pression. Pendant l'installation en eau profonde, ne jamais utiliser le câble du capteur directement pour le levage. Le filetage 3/4 NPT à l'arrière doit être utilisé pour fixer le capteur à une tige de liaison rigide en acier inoxydable ou en PVC, puis l'ensemble de l'assemblage de tige est fixé au support du barrage, garantissant que l'appareil ne dérive pas ou ne se tord pas sous les courants d'eau à 20m de profondeur.

Q5 : Pour les canalisations d'alimentation en eau secondaires contenant des micro-bulles, quelle disposition de cellule de flux doit être utilisée avec ce capteur ?   R : Il est recommandé que les intégrateurs de systèmes n'utilisent pas l'installation directe en ligne, mais conçoivent une "cellule de flux de dégazage en dérivation". Dériver le débit de la canalisation principale vers le bas de la cellule de flux, avec une faible vitesse d'écoulement, permettant au fluide de monter lentement. Les micro-bulles s'échapperont et seront évacuées par le haut sous l'effet combiné de la gravité et de la différence de flottabilité. L'eau échantillon dégazée de la couche inférieure-médiane passe ensuite par la face de mesure du capteur via un débordement.

Q6 : Le capteur de turbidité NiuBoL fournit-il un manuel de registre de développement Modbus-RTU standard pour supporter la connexion en série de plusieurs capteurs ?   R : Oui. La gamme NBL-WQ-TS prend en charge nativement l'interface standard industrielle RS-485 et le protocole Modbus-RTU. L'adresse esclave unique de chaque capteur peut être modifiée via une commande logicielle. Les intégrateurs de systèmes peuvent connecter des dizaines de capteurs en parallèle sur une seule paire torsadée de bus et lire directement les données de registre de turbidité et de température sans aucun module de conversion tiers.

Résumé

Dans l'intégration des systèmes IoT de surveillance multiparamétrique de la qualité de l'eau et de surveillance environnementale, contrôler précisément l'interférence des bulles et éliminer la lumière réfléchie parasite de fond équivaut à sauvegarder la ligne de vie sous-jacente de l'ensemble du système de surveillance. Avec son mécanisme optoélectronique infrarouge 860nm, son architecture géométrique à 90° de haute précision et son protocole pratique Modbus-RTU, le capteur de turbidité en ligne néphélométrique NiuBoL NBL-WQ-TS fournit une solution en ligne robuste et de qualité industrielle pour les projets d'eau mondiaux.

Voie de Support Technique &d'Acquisition Commerciale :   Pour obtenir le manuel complet des registres de communication Modbus, les dessins d'installation CAD du capteur de turbidité en ligne NiuBoL NBL-WQ-TS, ou pour obtenir des devis spéciaux pour les achats en gros gouvernementaux environnementaux, veuillez contacter directement notre équipe d'ingénierie d'application. Nous fournirons un support d'intégration de solution technique en 1 à 1 dans les 24 heures.
