Liste des équipements des stations météorologiques : capteurs, alimentation, communication et critères de sélection

Une liste des équipements des stations météorologiques doit être établie à partir des objectifs de surveillance. Une station utilisée pour l’agriculture, l’exploitation routière, l’assistance aéroportuaire, la surveillance environnementale ou les tests en laboratoire n’a pas besoin exactement du même ensemble de paramètres. Les acheteurs demandent souvent une station à quatre, cinq ou six paramètres, mais le point de départ le plus utile est le suivant : quelle décision la station prendra-t-elle en charge, quelle précision est requise et où l'équipement sera-t-il installé ?

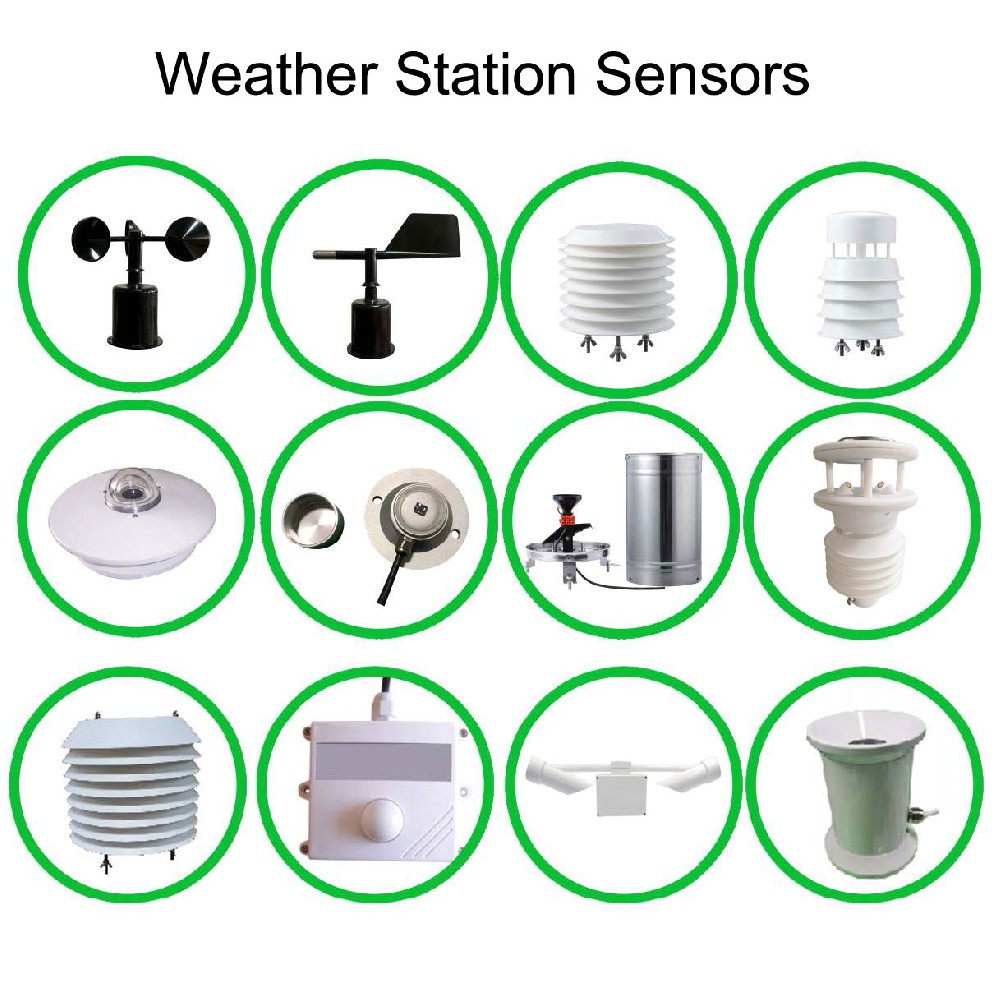

Groupes d'équipements dans une station météo automatique

Une station météo automatique complète comprend des capteurs de terrain, du matériel de montage, un collecteur de données, une alimentation électrique, un module de communication, un boîtier, une mise à la terre et une plateforme logicielle. Le groupe de capteurs peut être intégré ou séparé. Les capteurs à ultrasons intégrés réduisent le câblage et les pièces mobiles. Des capteurs séparés permettent différentes hauteurs d'installation et un remplacement plus facile des instruments individuels.

Les stations agricoles incluent souvent la température, l’humidité, la vitesse et la direction du vent, les précipitations, le rayonnement, l’humidité du sol et la température du sol. Les stations environnementales peuvent ajouter des variables relatives aux particules, au bruit ou aux gaz. Les stations routières peuvent donner la priorité au vent, aux précipitations et au microclimat local. C'est pourquoi la sélection des équipements doit être liée au cas d'utilisation plutôt qu'à une liste générique.

Comment choisir entre un équipement intégré et modulaire

L'équipement intégré est pratique lorsque le projet nécessite une installation rapide, une apparence compacte et une maintenance réduite. C’est courant pour l’agriculture intelligente, la surveillance routière, les poteaux intelligents, les réseaux environnementaux et les stations IoT à distance. L'équipement modulaire convient lorsque le projet nécessite des hauteurs d'observation standard, une mesure de rayonnement séparée, un emplacement indépendant du pluviomètre ou le remplacement de capteurs uniques.

Pour l'approvisionnement, l'intégration n'est pas automatiquement moins chère une fois l'ensemble du système pris en compte, et la modularité n'est pas automatiquement plus précise à moins que le choix de l'emplacement et l'étalonnage ne soient effectués correctement. La décision doit être basée sur l'espace du site, l'accès pour la maintenance, les variables requises, la durée de vie prévue et l'intégration de la plateforme.

Communication, alimentation et chemin de données

La plupart des capteurs météorologiques compacts NiuBoL utilisent la sortie RS485 et le protocole standard Modbus, qui permet l'intégration avec des collecteurs de données, des automates, des RTU et des passerelles IoT. Le collecteur stocke les valeurs horodatées et les télécharge via 4G, Ethernet, Wi-Fi ou d'autres méthodes de communication du projet. L'énergie solaire peut être utilisée lorsque l'alimentation secteur n'est pas disponible, mais la consommation électrique doit être calculée avec les capteurs sélectionnés et l'intervalle de téléchargement.

Une liste d'équipement professionnel doit spécifier la tension d'alimentation, la longueur du câble, le type de connecteur, le plan des registres, le support de montage, le boîtier, la protection contre la foudre, la mise à la terre et les fonctions de la plate-forme. Sans ces précisions, l'acheteur pourra recevoir des capteurs mais pas une station complète.

Règles d'installation qui protègent la qualité des données

Les capteurs à ultrasons doivent être montés sur un tuyau vertical et maintenus à niveau. La marque nord doit être alignée avec le nord géographique. Le site de montage doit éviter les bâtiments, les arbres, les poteaux, les fils et les bords de toit qui produisent un flux d'air turbulent. Les émetteurs radar et radio ne doivent pas être installés sur le même plan et les sources de vibrations doivent être évitées.

Pour les mesures météorologiques en zone ouverte, il est courant d'installer des instruments à vent à environ 10 m au-dessus du sol dans une zone dégagée. Si l'instrument est installé sur un bâtiment, la hauteur et les obstacles environnants doivent être examinés. Pour les stations du projet qui ne peuvent pas répondre aux critères d'observation formels, la limitation doit être documentée dans le rapport de réception.

Scénarios d'application

Station météorologique agricole

Défi de l'environnement de terrain :Les exploitations agricoles ont besoin de données météorologiques locales pour l’irrigation, les alertes de gel, les risques de maladies et la prévention des catastrophes.

Schéma d'intégration du système :Sélectionnez les capteurs de température, d'humidité, de vent, de pluie, de rayonnement et de sol selon vos besoins, avec la 4G ou l'énergie solaire.

Valeur utilisateur :Les gestionnaires peuvent comparer les conditions des champs avec les événements des cultures et améliorer les délais de réponse.

Station de surveillance environnementale

Défi de l'environnement de terrain :L’interprétation de la qualité de l’air nécessite le contexte météorologique, notamment la direction du vent et l’humidité.

Schéma d'intégration du système :Combinez l'équipement d'une station météorologique avec des modules de particules, de gaz ou de bruit et téléchargez des données sur une plateforme environnementale.

Valeur utilisateur :Les opérateurs peuvent expliquer les événements de pollution à l’aide des enregistrements locaux de vent et de météo.

Surveillance des routes et des transports

Défi de l'environnement de terrain :Les tronçons de route peuvent subir des changements locaux de vent, de pluie ou de pression qui affectent la sécurité.

Schéma d'intégration du système :Utilisez des capteurs à ultrasons compacts sur des mâts ou des portiques avec une alimentation et une communication stables.

Valeur utilisateur :Les gestionnaires de trafic reçoivent des données à proximité du site pour les avertissements et l'examen des opérations.

Campus ou station de recherche

Défi de l'environnement de terrain :Les utilisateurs ont besoin de relevés météorologiques visibles, exportables et faciles à maintenir.

Schéma d'intégration du système :Utilisez une station automatique avec une dénomination claire des capteurs, un tableau de bord de plate-forme et une exportation de données.

Valeur utilisateur :La station prend en charge l'enseignement, les enregistrements d'expériences et l'utilisation de démonstration.

Liste de contrôle de l'acheteur

• Définissez l’objectif de la surveillance avant de sélectionner le nombre de paramètres.

• Confirmez la compatibilité de la carte de registre et de la plate-forme RS485 Modbus.

• Spécifiez la méthode d'alimentation, la longueur du câble, la hauteur de montage et le boîtier.

• Vérifiez si le projet nécessite des capteurs intégrés ou modulaires.

• Incluez les photos d'installation, la table d'adresses et l'exportation des données dans les fichiers d'acceptation.

Comment lire une citation d'une station météo

Un devis de station météo doit indiquer si le fournisseur propose uniquement des capteurs ou une station opérationnelle complète. Une station complète comprend normalement un ensemble de capteurs, un mât, une traverse ou un support de montage, un enregistreur de données, une alimentation, un module de communication, un boîtier, des accessoires de mise à la terre, un accès à la plate-forme et des documents d'installation. Si l’un de ces éléments manque, l’acheteur doit savoir qui le fournira.

Le devis doit également identifier quelles données sont mesurées directement et lesquelles sont des modules optionnels. Par exemple, les PM2,5, PM10, le bruit, les radiations et les précipitations peuvent être facultatifs sur certains capteurs intégrés. Si l'acheteur a besoin de ces valeurs pour un besoin du projet, elles doivent être inscrites dans la commande et vérifiées lors de l'acceptation.

Données livrables après l'installation

Après l'installation, l'acheteur doit recevoir une liste de capteurs, un tableau d'adresses de l'appareil, une connexion à la plateforme, un échantillon d'exportation de données, des photos d'installation et des instructions de maintenance. Ces livrables sont utiles pour les travaux de maintenance futurs car ils réduisent la dépendance vis-à-vis de l'équipe d'installation d'origine.

Éviter la surconfiguration et la sous-configuration

La surconfiguration se produit lorsque chaque capteur facultatif est ajouté sans cas d'utilisation. La sous-configuration se produit lorsqu'une station à faible coût ne dispose pas de la variable nécessaire à la décision réelle. Une ferme qui souhaite bénéficier d’un soutien à l’évapotranspiration peut avoir besoin de données sur le rayonnement et le vent. Un site de surveillance de la poussière nécessite la direction du vent. Une station de démonstration scolaire peut nécessiter un affichage visible et une simple exportation plus qu'un grand ensemble de paramètres.

Un bon tableau de sélection relie donc chaque capteur à une décision, un rapport ou une alarme. Si une variable n’a aucune utilité opérationnelle, elle peut être laissée pour une phase ultérieure. Si une variable est requise pour la réglementation ou l'acceptation du projet, elle doit être incluse dès la première cotation.

Planification de la maintenance avant l'achat

La maintenance de la station météo doit être planifiée avant l'achat car l'accès à la maintenance affecte la sélection du modèle. Une station située sur la pelouse d'un campus peut être inspectée facilement. Une station située sur une montagne, un pont ou une zone industrielle isolée nécessite moins de pièces mobiles, une planification énergétique plus solide et des diagnostics à distance plus clairs. Les acheteurs doivent se demander comment identifier les appareils hors ligne, les défauts des capteurs et les valeurs anormales à partir de la plateforme.

Les pièces de rechange comptent également. Pour les projets comportant de nombreuses stations, le fait de conserver des câbles, des connecteurs, des modules d'alimentation ou des capteurs sélectionnés de rechange peut réduire les temps d'arrêt. Le fournisseur doit expliquer quelles pièces sont remplaçables sur site et lesquelles nécessitent un service en usine.

FAQ sur les décisions de projet

Q1 : Quels équipements sont inclus dans une station météo automatique ?

R : Il comprend généralement des capteurs, un mât de montage, un collecteur de données, un système d'alimentation, un module de communication, un boîtier, des accessoires de mise à la terre et une plate-forme logicielle.

Q2 : Quelle est la différence entre les capteurs météorologiques 5-en-1 et 6-en-1 ?

R : Un capteur 5 en 1 couvre généralement la vitesse et la direction du vent, la température, l’humidité et la pression. Une configuration 6-en-1 ajoute une autre variable telle que la pluviométrie ou la lumière selon le modèle.

Q3 : Pourquoi RS485 Modbus est-il courant ?

R : RS485 Modbus prend en charge le câblage industriel, les dispositifs adressables et l'intégration avec des enregistreurs, des automates, des passerelles et des plates-formes tierces.

Q4 : Une station météorologique peut-elle servir à la surveillance de l’agriculture et de l’environnement ?

R : Oui si les paramètres sélectionnés correspondent aux deux besoins. L'agriculture peut nécessiter des données sur le sol ou les radiations, tandis que les projets environnementaux peuvent nécessiter des modules de particules, de gaz ou de bruit.

Q5 : Comment la puissance doit-elle être sélectionnée ?

R : Utilisez l'alimentation secteur lorsqu'elle est disponible. Utilisez l'énergie solaire pour les sites distants, mais calculez la taille de la batterie et du panneau en fonction de la charge du capteur et de l'intervalle de téléchargement.

Q6 : Qu'est-ce qui affecte la précision de la station météo après l'achat ?

R : L'emplacement, la hauteur de montage, l'alignement nord, la qualité du câble, la stabilité de l'alimentation électrique, la maintenance et la cartographie des unités affectent tous la qualité pratique des données.

Q7 : Les acheteurs doivent-ils choisir des capteurs intégrés ou séparés ?

R : Choisissez des capteurs intégrés pour un déploiement compact et une maintenance réduite. Choisissez des capteurs séparés lorsque des hauteurs standard ou un placement individuel des capteurs sont requis.

Q8 : Quels documents faut-il demander ?

R : Demandez des fiches techniques, des schémas de câblage, des cartes de registre Modbus, un guide d'installation, des instructions de plate-forme et une liste de contrôle d'acceptation.

Q9 : La station peut-elle télécharger sur une plateforme cloud ?

R : Oui, avec un collecteur de données ou une passerelle appropriée. La plateforme peut afficher des valeurs en temps réel, un historique, des alarmes et exporter des enregistrements.

Q10 : Qu'est-ce qu'une bonne séquence d'approvisionnement ?

R : Commencez par l'application, sélectionnez les variables, confirmez le site d'installation, choisissez la communication et l'alimentation, puis demandez une liste complète des équipements.

Résumé

L'équipement de la station météo doit être sélectionné comme un système : capteurs, alimentation, communication, montage, logiciel et enregistrements d'acceptation. Les capteurs météorologiques NiuBoL prennent en charge la mesure ultrasonique compacte, la communication RS485 Modbus et l'intégration au niveau du projet pour l'agriculture, les routes, la surveillance environnementale, les campus et les stations de recherche.
