Fonctionnalités détaillées des capteurs de pH

Introduction

Les capteurs de pH sont des outils indispensables pour la surveillance de la qualité de l'eau et sont largement utilisés dans la surveillance environnementale, la production industrielle, l'agriculture, l'aquaculture et la recherche en laboratoire. La valeur du pH est un indicateur clé pour mesurer l'acidité ou l'alcalinité d'une solution, ce qui affecte directement les propriétés chimiques et l'adéquation de l'eau. Lors de la sélection et de l'utilisation des capteurs de pH, il est essentiel de bien comprendre leurs fonctionnalités, le choix des matériaux, la compatibilité chimique et les scénarios applicables pour garantir des résultats de mesure précis et une stabilité à long terme. Cet article fournit une introduction détaillée aux fonctions, caractéristiques, critères de sélection et considérations d'utilisation des capteurs de pH, offrant une référence complète pour les utilisateurs.

Principe de base des capteurs de pH :

Les capteurs de pH fonctionnent généralement sur des principes électrochimiques, mesurant la concentration des ions hydrogène (H⁺) dans une solution pour déterminer son acidité ou son alcalinité. Un capteur de pH typique se compose des composants principaux suivants :

- Électrode de mesure : Généralement une électrode en verre remplie d'une solution de référence (par exemple, KCl), qui réagit avec les ions H⁺ dans la solution à travers une membrane sensible pour produire une différence de potentiel.

- Électrode de référence : Fournit un potentiel de référence stable, utilisant généralement une électrode Ag/AgCl, en conjonction avec un pont salin (comme une solution saturée de KCl), formant une différence de potentiel avec l'électrode de mesure.

- Unité de traitement du signal : Amplifie le faible signal électrique généré par les électrodes et le convertit en une valeur de pH, généralement sortie sous forme de signal numérique ou analogique.

- Module de compensation de température : Étant donné que les mesures de pH sont affectées par la température, les capteurs de pH modernes intègrent généralement des capteurs de température pour effectuer une compensation automatique de la température.

La plage de mesure de la valeur du pH s'étend généralement de 0 à 14, correspondant à des environnements fortement acides, neutres et fortement alcalins. La précision du capteur varie généralement de ±0,01 à ±0,1 unités de pH, selon la conception et la qualité de l'étalonnage de l'équipement.

Principales fonctions des capteurs de pH :

Les capteurs de pH ne servent pas uniquement à mesurer l'acidité ou l'alcalinité des solutions, mais possèdent également diverses caractéristiques fonctionnelles qui les rendent adaptés à différents scénarios. Les principales fonctions des capteurs de pH incluent :

1. Mesure de haute précision : Les capteurs de pH peuvent fournir des mesures de pH de haute précision, adaptées à l'analyse en laboratoire, le contrôle des processus industriels et d'autres scénarios nécessitant des données précises. Les capteurs de pH haut de gamme, avec étalonnage automatique et compensation de température, peuvent limiter les erreurs de mesure à ±0,01 unités de pH.

2. Adaptabilité à une large plage de températures : Différents capteurs de pH peuvent fonctionner dans des environnements allant de basses températures (0°C) à hautes températures (jusqu'à 100°C ou plus). Les électrodes en verre conviennent aux environnements à haute température, tandis que les électrodes en polymère sont mieux adaptées aux conditions de température modérée et basse.

3. Compatibilité chimique : Selon le choix des matériaux, les capteurs de pH peuvent être utilisés dans divers environnements chimiques. Les électrodes en verre sont chimiquement inertes et adaptées aux solutions fortement corrosives, tandis que les électrodes en polymère conviennent mieux aux environnements non corrosifs ou légèrement corrosifs.

 4. Conception étanche et résistante aux chocs : De nombreux capteurs de pH disposent de conceptions d'étanchéité étanches, les rendant adaptés à une immersion prolongée dans l'eau (comme les stations de surveillance de la qualité de l'eau). Les capteurs avec des boîtiers en polymère ont une forte résistance aux chocs, ce qui les rend idéaux pour les environnements extérieurs ou sujets aux vibrations.

5. Compensation automatique de température (ATC) : Les valeurs de pH sont fortement affectées par la température. Les capteurs de pH modernes intègrent souvent des capteurs de température pour surveiller la température de la solution en temps réel et corriger automatiquement les lectures de pH, garantissant des mesures précises.

6. Méthodes de sortie multiples : Les capteurs de pH prennent en charge plusieurs méthodes de sortie de signal, telles que les signaux analogiques (4-20 mA), les signaux numériques (RS485, Modbus) ou la transmission sans fil, facilitant l'intégration avec les systèmes d'acquisition de données ou les plateformes IoT.

7. Stabilité à long terme et fonction d'auto-nettoyage : Certains capteurs de pH haut de gamme sont équipés de fonctions d'auto-nettoyage (comme le nettoyage par ultrasons ou par jet) pour réduire l'accumulation de débris sur la surface de l'électrode, prolonger la durée de vie et assurer une stabilité à long terme.

Sélection des matériaux pour les capteurs de pH :

Les performances et l'applicabilité d'un capteur de pH sont largement déterminées par les matériaux utilisés dans sa construction. Les facteurs clés à considérer lors de la sélection des matériaux incluent :

- Plage de température de mesure :

    - Matériaux polymères (par exemple, résine époxy, plastique) : Conviennent aux environnements à température moyenne à basse (0-60°C), économiques et couramment utilisés en laboratoire ou pour la surveillance générale de la qualité de l'eau.

    - Matériaux en verre : Conviennent aux environnements à haute température (jusqu'à 100°C ou plus), largement utilisés dans les processus industriels ou la stérilisation à haute température.

- Composition chimique des solutions :

    - Électrodes en polymère : Non adaptées aux solutions contenant de fortes concentrations d'acides inorganiques, de bases ou de solvants organiques, car ceux-ci peuvent corroder les matériaux polymères.

    - Électrodes en verre : En raison de leur inertie chimique, les électrodes en verre résistent aux acides forts (par exemple, acide sulfurique, acide nitrique), aux bases fortes (par exemple, hydroxyde de sodium) et aux solutions salines, ce qui les rend idéales pour les laboratoires chimiques ou la surveillance des eaux usées industrielles.

- Performance étanche : Les capteurs de pH doivent souvent être immergés dans des solutions pendant de longues périodes, nécessitant une excellente performance étanche. Une protection IP68 est couramment choisie pour garantir que le capteur peut fonctionner sous l'eau sans fuite.

- Résistance aux chocs :

    - Boîtier en polymère : Possède une haute résistance mécanique et peut absorber les impacts, ce qui le rend adapté aux environnements extérieurs ou à fortes vibrations.

    - Boîtier en verre : Plus fragile et susceptible aux chocs mécaniques, adapté aux laboratoires ou aux installations fixes.

Compatibilité chimique des capteurs de pH :

La compatibilité chimique est une considération essentielle lors de la sélection d'un capteur de pH. Les points clés incluent :

- Limites des électrodes en polymère : Les électrodes de pH à base de polymère (par exemple, résine époxy ou boîtiers en plastique) peuvent se dégrader dans des solutions contenant des acides forts, des bases ou des solvants organiques. Par exemple, une exposition prolongée à de l'acide sulfurique concentré ou à des solvants organiques peut provoquer un vieillissement ou une défaillance du matériau. Lors du choix d'électrodes en polymère, vérifiez la composition chimique de la solution et consultez les tableaux de compatibilité.

- Avantages des électrodes en verre : Le verre est hautement inerte et résistant à la corrosion par la plupart des produits chimiques, ce qui le rend idéal pour mesurer les acides forts (par exemple, acide sulfurique, acide nitrique), les bases fortes (par exemple, hydroxyde de sodium) ou les solutions salines. Les électrodes en verre sont le choix privilégié dans les environnements fortement corrosifs.

- Considérations pour environnements spéciaux : Dans certains environnements spécifiques (comme les solutions contenant du fluorure), les électrodes en verre peuvent être corrodées, et des électrodes spéciales avec des revêtements anti-fluorure doivent être sélectionnées. De plus, pour les solutions à forte turbidité ou avec des particules en suspension, des capteurs avec fonctions d'auto-nettoyage doivent être utilisés pour éviter la contamination des électrodes.

Considérations pour la sélection et l'utilisation des capteurs de pH :

1. Exigences de précision :

    L'analyse en laboratoire nécessite généralement des capteurs de haute précision (±0,01 unités de pH), tandis que la surveillance industrielle ou sur le terrain peut accepter une précision moyenne (±0,1 unités de pH). Choisissez en fonction des scénarios d'application, en équilibrant précision et coût.

2. Étalonnage et maintenance :

    Les capteurs de pH doivent être régulièrement étalonnés avec des solutions tampons standard (par exemple, pH 4,01, 7,00, 10,01) pour garantir la précision des mesures.

    La surface de l'électrode doit être nettoyée régulièrement pour éviter l'accumulation de biofilms ou de précipités, qui peuvent affecter les résultats des mesures.

    Pour un stockage à long terme, les électrodes en verre doivent être immergées dans une solution de KCl pour maintenir l'activité de la membrane sensible.

3. Adaptabilité environnementale :

    Assurez-vous que les plages de température et de pression du capteur sont compatibles avec l'environnement d'application.

    Pour une utilisation en extérieur, privilégiez les capteurs avec des indices élevés d'étanchéité et de protection contre la poussière (par exemple, IP68).

4. Installation et intégration :

    Choisissez la méthode d'installation appropriée (par exemple, immersion, à flux continu ou à insertion) pour correspondre au système de surveillance.

    Assurez-vous de la compatibilité entre le capteur et les interfaces du système d'acquisition de données (par exemple, prise en charge de Modbus ou sortie 4-20 mA).

Scénarios d'application des capteurs de pH :

Les capteurs de pH sont largement utilisés dans les domaines suivants :

- Surveillance environnementale : Surveillance du pH des rivières, lacs et océans pour évaluer la pollution de l'eau et la santé écologique.

- Traitement de l'eau : Dans le traitement de l'eau potable, le traitement des eaux usées et le traitement des effluents industriels, la surveillance en temps réel du pH aide à optimiser le processus de traitement.

- Agriculture et aquaculture : Surveillance du pH de l'eau d'irrigation ou des systèmes d'aquaculture pour optimiser la croissance des cultures ou les conditions de vie aquatique.

- Production industrielle : Dans des industries comme la chimie, la pharmacie et l'agroalimentaire, le contrôle du pH des réactions garantit la qualité des produits.

- Recherche en laboratoire : Fourniture de données de pH de haute précision pour la recherche en chimie, biologie et sciences environnementales.

Développement futur :

Avec les avancées en science des matériaux et en microélectronique, les performances des capteurs de pH continueront de s'améliorer. Les tendances de développement futures incluent :

1. Miniaturisation et intégration : Développement de capteurs plus petits intégrant plusieurs paramètres (par exemple, pH, température, conductivité) pour réduire la taille et le coût des équipements.

2. Capteurs intelligents : Combinaison d'algorithmes d'intelligence artificielle pour développer des capteurs de pH avec des fonctions d'auto-diagnostic et d'auto-étalonnage, améliorant la précision et la facilité d'utilisation des mesures.

3. Durabilité améliorée : Utilisation de nouveaux matériaux anti-corrosion et de technologies d'auto-nettoyage pour prolonger la durée de vie des capteurs dans des environnements difficiles.

Conclusion :

Les capteurs de pH, en tant qu'outil central pour la surveillance de la qualité de l'eau, couvrent un large éventail de fonctions, y compris la mesure de haute précision, l'adaptabilité à une large plage de températures, la compatibilité chimique et la stabilité à long terme. Lors du choix des capteurs de pH, il est nécessaire de prendre en compte les matériaux, la compatibilité chimique, les exigences de précision et les environnements d'application pour garantir que leurs performances répondent aux besoins réels. Grâce à une sélection et un entretien appropriés, les capteurs de pH peuvent jouer un rôle important dans la surveillance environnementale, la production industrielle et la recherche scientifique, fournissant un soutien de données fiable pour la gestion de la qualité de l'eau.

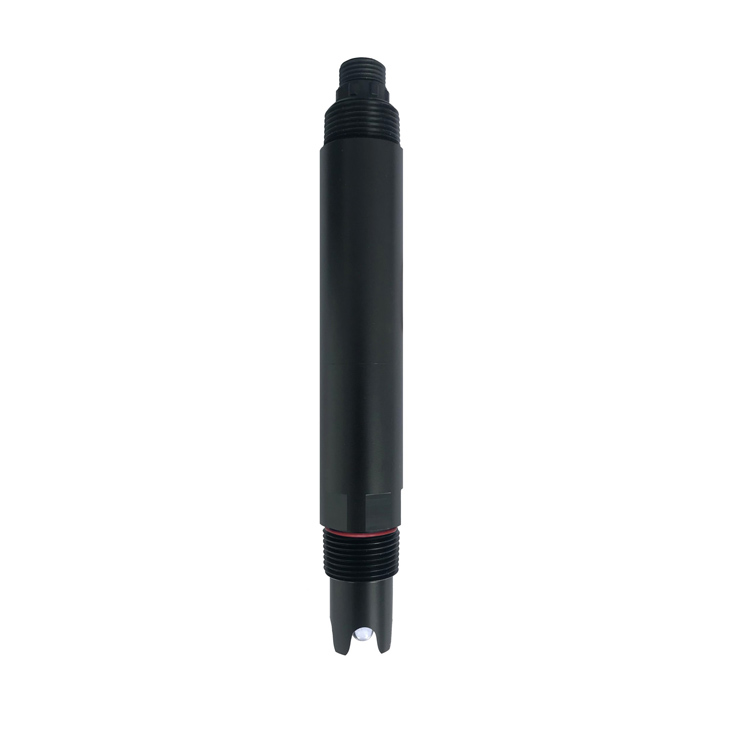

Fiche technique du capteur de qualité de l'eau en ligne NBL-PHG-206A
