 Introduction

L'oxygène dissous (OD) désigne l'oxygène moléculaire dissous dans l'eau, généralement exprimé en milligrammes d'oxygène par litre d'eau (mg/L). En tant qu'indicateur critique de la qualité de l'eau, l'OD reflète directement la santé et la capacité d'épuration des masses d'eau. Il est largement utilisé dans la surveillance environnementale, le traitement de l'eau, l'aquaculture et la recherche scientifique. Les capteurs d'oxygène dissous mesurent précisément les concentrations d'oxygène dans l'eau en utilisant des principes électrochimiques ou optiques, fournissant des données essentielles pour l'évaluation et la gestion de la qualité de l'eau. Cet article détaille les concepts de base, les principes de fonctionnement, les caractéristiques techniques et les scénarios d'application des capteurs d'oxygène dissous.

 Concepts de base de l'oxygène dissous

L'oxygène dissous est de l'oxygène moléculaire (O₂) dissous dans l'eau, et sa concentration est influencée par plusieurs facteurs :

- Pression atmosphérique : Une pression atmosphérique plus élevée augmente le niveau de saturation de l'oxygène dissous dans l'eau.

- Température de l'eau : À mesure que la température de l'eau augmente, la solubilité de l'oxygène diminue, réduisant les niveaux d'OD.

- Salinité : Une salinité plus élevée abaisse la solubilité de l'oxygène, diminuant la concentration d'OD.

- Substances consommatrices d'oxygène : La matière organique, les micro-organismes ou d'autres substances consommatrices d'oxygène réduisent l'OD par des réactions d'oxydation.

Dans une eau de surface propre et non polluée, les niveaux d'OD sont généralement proches de la saturation (par exemple, environ 9 mg/L à 20°C et 1 atm). Lorsque l'eau est contaminée par de la matière organique, la décomposition microbienne peut consommer l'oxygène plus rapidement qu'il n'est reconstitué, entraînant une baisse des niveaux d'OD, parfois approchant zéro. Cela peut déclencher une décomposition anaérobie, entraînant une pourriture et des odeurs nauséabondes, dégradant sévèrement la qualité de l'eau. Ainsi, la concentration d'OD est une métrique clé pour évaluer la pollution de l'eau et la santé écologique.

Principes de fonctionnement des capteurs d'oxygène dissous

Les capteurs d'oxygène dissous sont principalement divisés en deux catégories : électrochimiques et optiques, chacune basée sur des principes de mesure distincts. Voici les principes de fonctionnement des deux principaux types :

 1. Capteurs d'oxygène dissous électrochimiques

Les capteurs électrochimiques incluent les méthodes polarographiques et galvaniques, toutes deux reposant sur des réactions d'électrodes pour mesurer la concentration d'oxygène dans l'eau.

Méthode polarographique

- Structure :

  - Cathode : Généralement faite d'or (Au) ou de platine (Pt) sous forme d'anneaux pour une haute conductivité et une stabilité chimique.

  - Anode : Utilise du chlorure d'argent-argent (Ag/AgCl) ou du chlorure de mercure-mercureux (Hg/Hg₂Cl₂) comme électrode de référence.

  - Électrolyte : Généralement une solution de chlorure de potassium (KCl), fournissant un environnement de conduction ionique stable.

  - Membrane perméable à l'oxygène : Couvre la cathode, faite de matériaux comme le polytétrafluoroéthylène (PTFE), le chlorure de polyvinyle (PVC), le polyéthylène (PE) ou du caoutchouc silicone. Cette membrane permet aux molécules d'oxygène de passer tout en bloquant d'autres substances pour éviter la contamination des électrodes.

- Principe de fonctionnement :

  1. Une tension externe (généralement 0,6–0,8 V) est appliquée, provoquant une réduction de l'oxygène à la cathode :

     O₂ + 4H⁺ + 4e⁻ → 2H₂O

     Le courant résultant est proportionnel à la concentration d'oxygène dissous.

  2. La membrane perméable à l'oxygène contrôle le taux de diffusion des molécules d'oxygène, ralentissant la réaction pour assurer la stabilité de la mesure.

  3. L'électrode de référence fournit un potentiel stable, et une unité de traitement du signal convertit le courant en une lecture de concentration d'OD.

- Caractéristiques :

  - Nécessite une tension externe pour la « polarisation ».

  - Offre une haute précision de mesure, adaptée aux applications en laboratoire et industrielles.

  - Nécessite un remplacement périodique de l'électrolyte et de la membrane perméable à l'oxygène pour maintenir les performances.

Méthode galvanique

- Structure : Similaire à la méthode polarographique, mais la cathode est généralement en argent (Ag), l'anode en plomb (Pb) ou en zinc (Zn), et l'électrolyte est une solution alcaline (par exemple, KOH).

- Principe de fonctionnement :

  1. Les molécules d'oxygène traversent la membrane jusqu'à la cathode, où une réaction de réduction se produit, générant un courant :

     O₂ + 2H₂O + 4e⁻ → 4OH⁻

     À l'anode, une réaction d'oxydation se produit :

     Pb → Pb²⁺ + 2e⁻

  2. La réaction est spontanée, ressemblant à une pile galvanique, et ne nécessite pas de tension externe.

  3. L'intensité du courant est proportionnelle à la concentration d'oxygène dissous.

- Caractéristiques :

  - Pas besoin d'alimentation externe, et temps de réponse rapide.

  - Structure simple, adaptée aux appareils portables.

  - Les matériaux d'électrode (par exemple, le plomb) peuvent se dégrader avec le temps, nécessitant un entretien périodique.

Avantages et inconvénients des capteurs électrochimiques

- Avantages :

  - Haute précision de mesure (±0,1 mg/L ou mieux).

  - Réponse rapide, adaptée à la surveillance en temps réel.

  - Coût relativement faible, idéal pour les applications à grande échelle.

- Inconvénients :

  - La membrane perméable à l'oxygène est sujette à la contamination, nécessitant un nettoyage ou un remplacement régulier.

  - L'électrolyte peut s'évaporer ou se dégrader avec le temps.

  - Sensible aux interférences de substances comme les sulfures, qui peuvent causer des erreurs de mesure.

 2. Capteurs d'oxygène dissous optiques (Méthode de fluorescence)

Les capteurs OD optiques, basés sur l'extinction de fluorescence, gagnent en popularité en raison de leur haute stabilité et de leur nature non consommatrice d'oxygène.

- Structure :

  - Capuchon fluorescent : Revêtu de matériaux fluorescents sensibles à l'oxygène (par exemple, complexes de ruthénium ou porphyrines de platine).

  - Source de lumière : Une diode électroluminescente (LED) bleue, émettant généralement de la lumière à 450–470 nm.

  - Photodétecteur : Reçoit les signaux de fluorescence, généralement une photodiode.

  - Capteurs de température et de pression : Utilisés pour une compensation environnementale automatique.

- Principe de fonctionnement :

  1. La lumière bleue excite le matériau fluorescent dans le capuchon, le faisant émettre de la lumière rouge (généralement 600–650 nm).

  2. Les molécules d'oxygène dans l'eau interagissent avec le matériau fluorescent, éteignant la fluorescence (réduisant son intensité ou sa durée de vie).

  3. La concentration d'oxygène est calculée en mesurant la différence de phase entre la lumière rouge et bleue ou la durée de vie de la fluorescence, en utilisant une courbe d'étalonnage interne.

  4. Les capteurs de température et de pression intégrés corrigent automatiquement les influences environnementales, assurant la précision de la mesure.

- Caractéristiques :

  - Pas de membrane ou d'électrolyte, éliminant le besoin de polarisation.

  - Ne consomme pas d'oxygène et n'est pas affecté par le flux d'eau.

  - Résistant aux interférences chimiques (par exemple, sulfures, chlorures), adapté aux environnements aquatiques complexes.

  - Dérive minimale dans le temps, réponse rapide et besoins d'entretien faibles.

 Caractéristiques techniques des capteurs d'oxygène dissous

1. Haute précision et stabilité : Les capteurs électrochimiques atteignent une haute précision (±0,1 mg/L) grâce aux membranes et à l'étalonnage ; les capteurs optiques excellent en stabilité à long terme en raison de leurs propriétés non consommatrices et résistantes aux interférences.

2. Compensation automatique : Les capteurs OD modernes intègrent des capteurs de température et de pression pour corriger automatiquement les facteurs environnementaux, assurant des résultats précis.

3. Résistance aux interférences : Les capteurs optiques sont hautement résistants aux interférences chimiques (par exemple, sulfures, ammoniac), idéaux pour les eaux polluées ; les capteurs électrochimiques nécessitent des membranes adaptées pour minimiser les interférences.

4. Options de sortie multiples : Prise en charge des signaux analogiques (4–20 mA), numériques (RS485, Modbus) ou de transmission sans fil pour une intégration facile avec les systèmes d'acquisition de données ou les plateformes IoT.

5. Faible entretien : Les capteurs optiques nécessitent un entretien minimal en l'absence de membranes ou d'électrolytes ; les capteurs électrochimiques nécessitent un entretien périodique mais peuvent avoir des cycles étendus avec des conceptions d'auto-nettoyage.

 Applications des capteurs d'oxygène dissous

1. Surveillance environnementale :

   - Surveillance des niveaux d'OD dans les rivières, lacs et océans pour évaluer la santé écologique et les niveaux de pollution.

   - Mesure de l'OD dans les bassins d'aération des stations d'épuration pour assurer un oxygène suffisant pour la dégradation microbienne de la matière organique.

2. Aquaculture :

   - Surveillance en temps réel des niveaux d'OD dans les systèmes d'aquaculture pour optimiser les conditions de croissance des poissons, crevettes et autres organismes aquatiques (généralement maintenus à 4–8 mg/L).

3. Traitement des eaux industrielles :

   - Surveillance de l'OD dans le traitement de l'eau potable, les pharmaceutiques ou le traitement des aliments pour assurer la qualité de l'eau et la stabilité des processus.

4. Recherche scientifique :

   - Fourniture de données d'OD de haute précision pour la chimie de l'eau, l'océanographie et les études environnementales, soutenant les analyses des dynamiques de l'eau et des processus écologiques.

 Considérations pour la sélection et l'utilisation

1. Choisir le bon type de capteur :

   - Capteurs électrochimiques : Idéaux pour les applications à haute précision et sensibles aux coûts, comme la surveillance en laboratoire ou industrielle.

   - Capteurs optiques : Adaptés à la surveillance à long terme, aux conditions d'eau complexes ou aux scénarios à faible entretien, tels que les études sur le terrain ou l'aquaculture.

2. Étalonnage et maintenance :

   - Capteurs électrochimiques : Nécessitent un étalonnage périodique (en utilisant de l'eau oxygénée saturée ou des solutions zéro-oxy gène) et un remplacement des membranes et électrolytes (tous les 6–12 mois).

   - Capteurs optiques : Nécessitent un étalonnage moins fréquent mais des vérifications périodiques de la propreté et de l'intégrité du capuchon fluorescent.

   - Éviter d'utiliser des objets durs pour nettoyer les électrodes ou les capuchons fluorescents afin de prévenir les dommages aux surfaces sensibles.

3. Adaptabilité environnementale :

   - Assurer que les plages de température (0–50°C) et de pression du capteur correspondent à l'environnement aquatique cible.

   - Sélectionner des capteurs avec des indices d'étanchéité élevés (par exemple, IP68) pour une immersion à long terme.

4. Intégration des données :

   - Confirmer que l'interface de sortie du capteur est compatible avec le système de surveillance (par exemple, Modbus ou 4–20 mA).

   - Dans les eaux à forte turbidité, privilégier les capteurs optiques pour minimiser les interférences des particules en suspension.

 Développements futurs

Les avancées en technologie des capteurs propulsent l'évolution des capteurs d'oxygène dissous dans les directions suivantes :

- Intégration multi-paramètres : Combinaison de l'OD avec le pH, la turbidité, la conductivité et d'autres paramètres pour développer des capteurs compacts multi-paramètres de qualité de l'eau.

- Technologie intelligente : Intégration d'algorithmes d'IA pour l'auto-diagnostic, l'auto-étalonnage et la détection d'anomalies afin d'améliorer la fiabilité des mesures.

- Miniaturisation et faible consommation : Développement de capteurs plus petits et à faible puissance pour les appareils portables et les applications IoT.

- Matériaux avancés : Utilisation de matériaux fluorescents plus durables ou de revêtements anti-encrassement pour prolonger la durée de vie des capteurs et réduire les besoins d'entretien.

 Conclusion

Les capteurs d'oxygène dissous permettent une mesure précise des concentrations d'oxygène dans l'eau par des principes électrochimiques ou optiques, fournissant des données critiques pour la surveillance et la gestion de la qualité de l'eau. Les capteurs électrochimiques sont reconnus pour leur haute précision et leur faible coût, les rendant adaptés aux applications en laboratoire et industrielles, tandis que les capteurs optiques excellent en performance non consommatrice, résistante aux interférences et à faible entretien, idéaux pour les environnements complexes et la surveillance à long terme. Une sélection et un entretien appropriés des capteurs OD peuvent considérablement améliorer l'efficacité et la fiabilité de l'analyse de la qualité de l'eau, offrant un soutien vital pour la protection environnementale, l'aquaculture et les processus industriels.

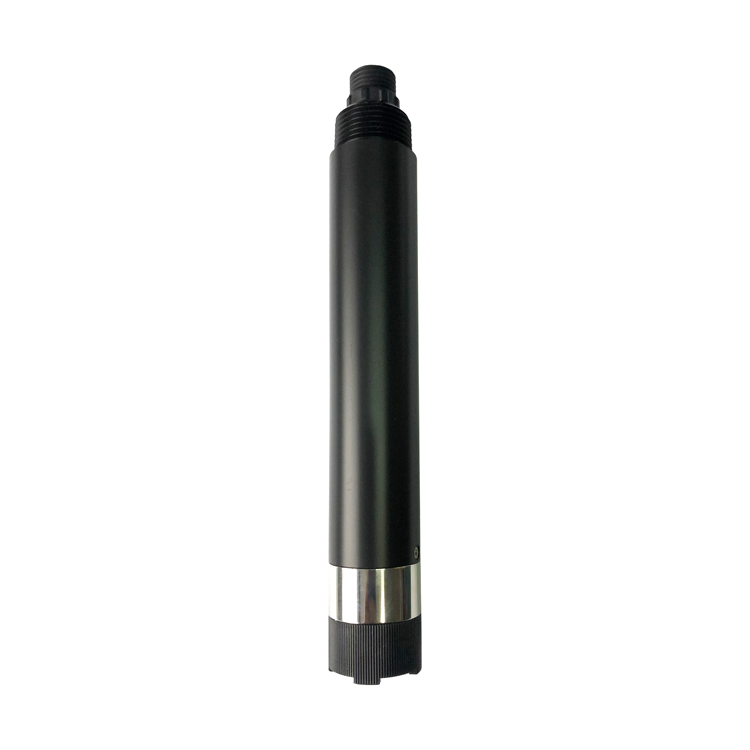

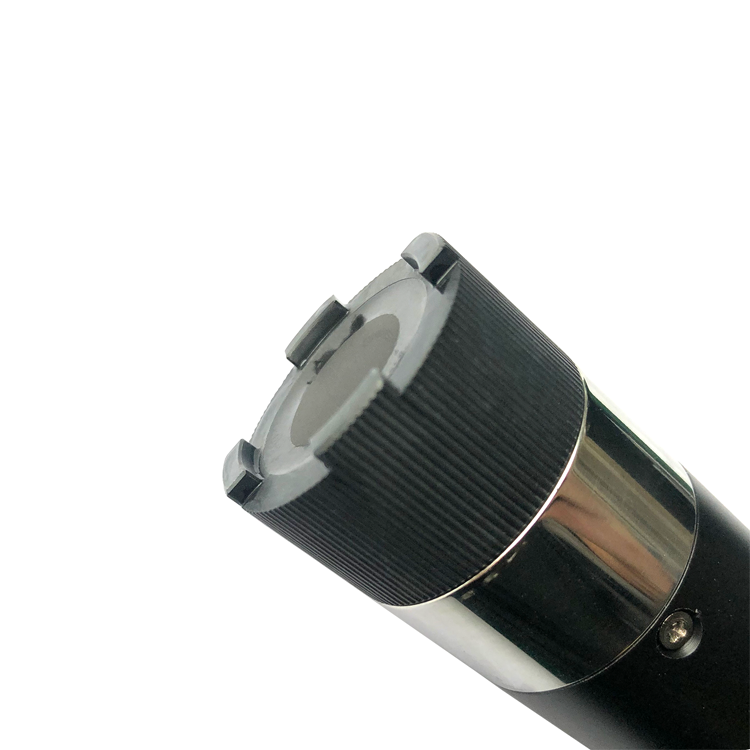

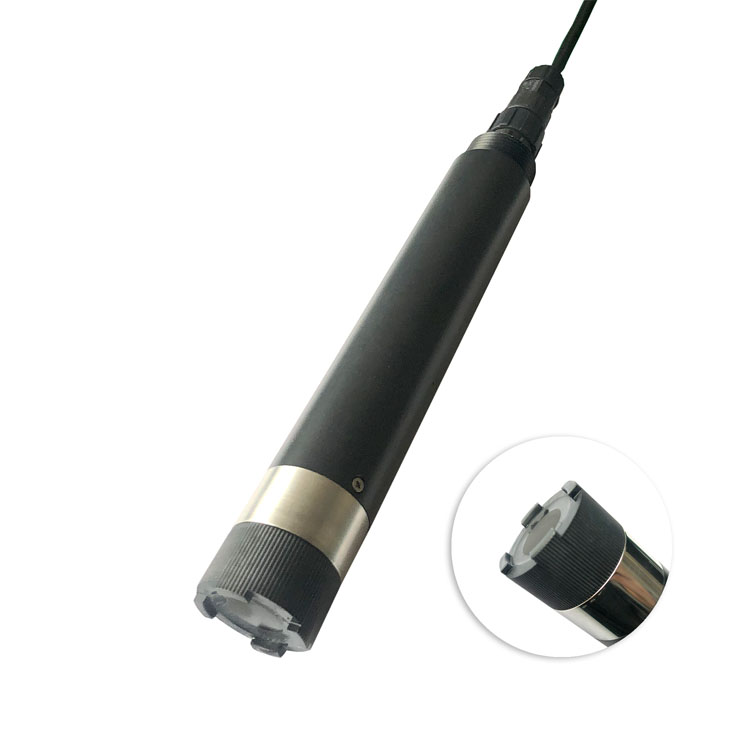

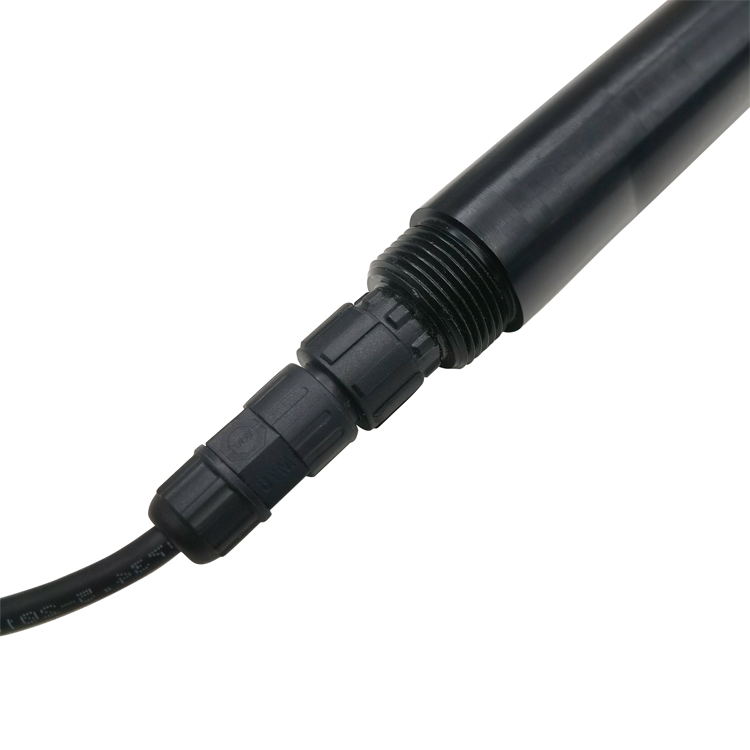

Fiche technique du capteur d'oxygène dissous par fluorescence en ligne NBL-RDO-206
