Application et principes des capteurs de DCO dans la surveillance de la qualité de l'eau

Application et principes des capteurs de DCO dans la surveillance de la qualité de l'eau

Introduction

La Demande Chimique en Oxygène (DCO) est un indicateur important pour mesurer le degré de pollution organique dans les masses d'eau. Elle reflète la quantité totale de substances réductibles dans l'eau qui peuvent être oxydées par des oxydants forts. Les capteurs de DCO, en tant qu'outil efficace pour la surveillance de la qualité de l'eau, sont largement utilisés dans le traitement des eaux usées industrielles, le traitement des eaux usées municipales, la surveillance environnementale et la gestion intelligente de l'eau. Avec l'essor de l'Internet des Objets (IoT), la gouvernance des rivières et la gestion basée sur une grille de la qualité de l'eau, les capteurs de DCO jouent un rôle de plus en plus crucial dans la gouvernance de l'environnement aquatique. Cet article présente en détail la définition, les scénarios d'application, les principes de mesure, les caractéristiques techniques et les orientations futures de développement des capteurs de DCO.

Concept de base de la Demande Chimique en Oxygène (DCO) :

La Demande Chimique en Oxygène (DCO) désigne la quantité d'oxydant consommée par les substances réductibles (comme la matière organique) dans un échantillon d'eau lorsqu'il est traité avec un oxydant fort (comme le dichromate de potassium) dans des conditions spécifiques. Elle est exprimée en milligrammes par litre (mg/L) d'oxygène. Plus la valeur de DCO est élevée, plus la pollution organique dans la masse d'eau est importante. La DCO est un indicateur clé pour évaluer la pollution de l'eau, l'efficacité du traitement des eaux usées et la gestion de l'environnement aquatique, en particulier dans les contextes suivants :

- Eaux usées industrielles : Surveillance de la teneur en polluants organiques dans les eaux usées pour garantir que les émissions respectent les normes environnementales.

- Stations d'épuration : Évaluation de l'efficacité des processus de traitement des eaux usées et optimisation des paramètres opérationnels.

- Surveillance environnementale : Analyse de la qualité de l'eau des rivières, lacs et rivières urbaines pour identifier les sources de pollution.

- Sécurité de l'eau potable : Garantie que la qualité de l'eau du robinet et de l'approvisionnement en eau secondaire respecte les normes sanitaires.

Avec l'attention croissante de la société pour la protection de l'environnement, les capteurs de DCO, combinés à la technologie IoT, ont permis une surveillance en temps réel et précise de la qualité de l'eau dans les systèmes d'eau intelligents, la gouvernance des rivières et la gestion basée sur une grille, fournissant un soutien de données vital pour la gouvernance de l'environnement aquatique.

Scénarios d'application des capteurs de DCO :

Les capteurs de DCO sont largement utilisés dans divers domaines. Voici leurs principales applications :

- Surveillance des eaux usées industrielles : Dans des industries telles que la chimie, la pharmacie, la papeterie et le textile, les capteurs de DCO surveillent en temps réel la teneur en matière organique dans les eaux usées pour garantir le respect des normes nationales ou locales (par exemple, les « Normes d'émission des polluants pour les stations d'épuration urbaines »). Grâce à la surveillance en ligne, les entreprises peuvent optimiser les processus de traitement des eaux usées et réduire les coûts de traitement.

- Stations d'épuration : Les capteurs de DCO évaluent l'efficacité de l'élimination des matières organiques dans les processus de traitement des eaux usées, optimisant l'aération, la coagulation et les processus de dégradation biologique. Les données en temps réel aident les opérateurs à ajuster dynamiquement les paramètres de traitement, améliorant l'efficacité du traitement et la qualité des effluents.

- Surveillance de la qualité de l'eau environnementale :

  - Rivières et lacs : Surveillance de la DCO des masses d'eau naturelles pour évaluer les niveaux de pollution, identifier les sources de pollution et soutenir la gouvernance des rivières et la protection écologique de l'eau.

  - Rivières urbaines : Surveillance en temps réel de la pollution organique dans les systèmes d'eau urbains pour aider à la gestion de l'environnement aquatique urbain.

  - Protection des sources d'eau : Garantie de la sécurité des sources d'eau potable et prévention de la pollution organique.

- Gestion intelligente de l'eau et IoT : Les capteurs de DCO sont connectés aux plateformes IoT via des interfaces numériques (telles que RS485, Modbus) pour une surveillance basée sur une grille de la qualité de l'eau et une transmission de données à distance. Dans la gouvernance des rivières, les capteurs peuvent être déployés à des points clés le long des rivières pour fournir des données en temps réel soutenant la gestion des responsabilités régionales.

- Eau potable et approvisionnement en eau secondaire : Les capteurs de DCO surveillent la qualité de l'eau des usines de traitement d'eau et des systèmes d'approvisionnement en eau secondaire pour garantir une faible teneur en matière organique dans l'eau potable.

- Recherche scientifique : Dans les sciences environnementales, la chimie de l'eau et la recherche écologique, les capteurs de DCO fournissent des données de haute précision pour analyser la dynamique de la pollution de l'eau, la santé des écosystèmes et les schémas de migration des polluants.

Principes de mesure des capteurs de DCO :

Les méthodes de mesure des capteurs de DCO sont principalement divisées en deux catégories : les méthodes chimiques et les méthodes physiques. Voici une introduction à leurs principes et caractéristiques :

1. Méthodes chimiques :

   Les méthodes chimiques mesurent la quantité de substances oxydables dans l'eau par des réactions chimiques d'oxydation. Les méthodes courantes incluent :

   - Méthode du dichromate de potassium : Le dichromate de potassium (K₂Cr₂O₇) est utilisé pour oxyder la matière organique dans l'eau dans des conditions acides. L'oxydant résiduel est mesuré par titrage ou colorimétrie, et la valeur de DCO est calculée.

   - Méthode de titrage coulométrique : La consommation d'oxydants est mesurée par titrage électrochimique.

   - Méthode colorimétrique : Le changement de couleur après l'oxydation de la matière organique est utilisé pour mesurer l'absorbance et calculer la DCO.

   - Méthode de digestion catalytique scellée : L'oxydation de la matière organique est accélérée dans un environnement scellé avec des catalyseurs, réduisant le temps de réaction.

   - Méthode de digestion par micro-ondes : Le chauffage par micro-ondes accélère la réaction d'oxydation et améliore l'efficacité de la mesure.

   - Méthode d'auto-échauffement : La DCO est mesurée par la réaction d'auto-échauffement de l'échantillon, adaptée à des scénarios spécifiques.

   Caractéristiques :

   - Avantages : Large plage de mesure (0-15000 mg/L), résultats précis, adapté à divers types de qualité d'eau.

   - Inconvénients : Nécessite de grandes quantités de réactifs chimiques (par exemple, dichromate de potassium, sulfate d'argent), coût élevé ; la digestion de l'échantillon prend beaucoup de temps (généralement 1-2 heures), faible performance en temps réel ; les sous-produits (comme les ions de chrome et d'argent) peuvent provoquer une pollution secondaire s'ils ne sont pas correctement traités.

2. Méthodes physiques (Absorption ultraviolette, méthode UV) :

   La méthode d'absorption UV est une méthode de mesure physique qui ne nécessite pas de réactifs chimiques et repose sur les caractéristiques d'absorption de la matière organique dans l'eau à des longueurs d'onde ultraviolettes spécifiques.

   Principe :

   - La matière organique dans l'eau présente une forte absorption à une longueur d'onde de 254 nm.

   - Une source de lumière UV (généralement une lampe au deutérium ou à mercure) émet une lumière monochromatique à 254 nm, qui traverse l'échantillon d'eau.

   - Un photodétecteur mesure l'intensité de la lumière passant à travers l'échantillon d'eau pour calculer l'absorbance (A = log(I₀/I), où I₀ est l'intensité de la lumière incidente, et I est l'intensité de la lumière transmise).

   - L'absorbance est convertie en concentration de DCO sur la base d'une courbe d'étalonnage prédéfinie (relation entre l'absorbance et la DCO).

   - Les capteurs intègrent généralement des fonctions de compensation de température et de turbidité pour corriger les effets des facteurs environnementaux.

   Caractéristiques :

   - Avantages :

     - Aucun réactif chimique requis, respectueux de l'environnement, pas de pollution secondaire.

     - Temps de réponse rapide (secondes), adapté à la surveillance en ligne en temps réel.

     - Maintenance simple, coûts opérationnels faibles.

   - Inconvénients :

     - La précision de la mesure est affectée par la turbidité et la chromaticité de l'eau, nécessitant une compensation de turbidité.

     - Efficace uniquement pour les substances organiques qui absorbent la lumière UV ; peut sous-estimer les valeurs de DCO pour certaines substances organiques à faible poids moléculaire qui n'absorbent pas la lumière UV.

Caractéristiques techniques des capteurs de DCO :

- Haute sensibilité et réponse rapide : Les capteurs à absorption UV peuvent effectuer des mesures en quelques secondes, adaptés à la surveillance en temps réel ; les capteurs à méthode chimique peuvent également atteindre une haute sensibilité en optimisant le processus de digestion.

- Respectueux de l'environnement : La méthode d'absorption UV évite l'utilisation de réactifs, empêchant la pollution par les métaux lourds ; les méthodes chimiques réduisent l'utilisation de réactifs grâce à des dispositifs de digestion miniaturisés, réduisant l'impact environnemental.

- Compensation automatique : Les capteurs de DCO modernes intègrent généralement des fonctions de compensation de température, de turbidité et de pression, réduisant l'impact des facteurs environnementaux sur les résultats de mesure.

- Intégration des données et compatibilité IoT : Prend en charge plusieurs interfaces de sortie (par exemple, 4-20 mA, RS485, Modbus), permettant une intégration transparente avec les plateformes IoT pour la surveillance et l'analyse de données à distance.

- Large plage de mesure : Les méthodes chimiques conviennent aux masses d'eau à haute DCO (par exemple, eaux usées industrielles, 0-15000 mg/L) ; les méthodes UV conviennent aux masses d'eau à faible et moyenne DCO (par exemple, eaux de surface, 0-200 mg/L).

Considérations pour la sélection et l'utilisation des capteurs de DCO :

- Choisir la bonne méthode de mesure :

   - Méthode chimique : Convient aux exigences de haute précision et de large plage, telles que les eaux usées industrielles ou l'analyse en laboratoire.

   - Méthode d'absorption UV : Convient aux scénarios de surveillance en temps réel et à faible maintenance, tels que les eaux de surface ou les eaux usées municipales.

- Étalonnage et maintenance :

   - Capteurs à méthode chimique : Nécessitent un étalonnage régulier (à l'aide de solutions DCO standard), un remplacement des réactifs et une élimination appropriée des liquides usés.

   - Capteurs à méthode UV : Nettoyage régulier des fenêtres optiques pour éviter les interférences dues à la saleté ou aux biofilms ; l'étalonnage est moins fréquent mais nécessite une vérification des courbes d'étalonnage.

- Adaptabilité environnementale :

   - Assurer la température de fonctionnement du capteur (généralement 0-50°C) et le niveau d'étanchéité (par exemple, IP68).

   - Dans les eaux très turbides, privilégier les capteurs à absorption UV avec compensation de turbidité.

- Précision des données :

   - Méthode UV : Prendre en compte les interférences des substances non organiques (par exemple, nitrates) avec absorption UV.

   - Méthode chimique : Garantir la cohérence de la qualité des réactifs et des conditions de digestion pour éviter les écarts de mesure.

Rôle des capteurs de DCO dans la gestion intelligente de l'eau :

Dans le contexte de la gestion intelligente de l'eau et de la gouvernance des rivières, les capteurs de DCO contribuent à la gestion de l'environnement aquatique de plusieurs manières :

- Surveillance basée sur une grille : Déploiement de capteurs de DCO à des points clés le long des rivières et des lacs pour former un réseau de surveillance basé sur une grille pour la collecte de données de qualité de l'eau en temps réel.

- Soutien à la gouvernance des rivières : Fourniture de données de responsabilité régionale aux gestionnaires de rivières, suivi des sources de pollution et optimisation des stratégies de gouvernance.

- Intégration IoT : Transmission et analyse de données en temps réel via des plateformes cloud pour soutenir les systèmes d'alerte précoce et les réponses aux événements de pollution.

- Prise de décision basée sur les données : Combinaison de big data et d'intelligence artificielle pour analyser les tendances de changement de la DCO, prévoir les fluctuations de la qualité de l'eau et guider les stratégies de gouvernance.

Développement futur :

Avec les avancées technologiques, les capteurs de DCO devraient connaître plusieurs améliorations qui renforceront leur fonctionnalité, précision et polyvalence :

1. Miniaturisation et réduction des coûts :

   Le développement futur des capteurs de DCO se concentrera sur la miniaturisation de leur taille tout en réduisant les coûts de production. Cela les rendra plus abordables et accessibles pour une utilisation généralisée dans les systèmes industriels, municipaux et de surveillance environnementale.

2. Amélioration de la sensibilité et de la sélectivité :

   Les nouvelles conceptions de capteurs amélioreront la sensibilité aux faibles concentrations de polluants organiques, en particulier pour des contaminants spécifiques. Une sélectivité améliorée permettra également aux capteurs de distinguer différents types de matières organiques, fournissant des données de qualité de l'eau plus précises.

3. Intégration avec des analyses avancées :

   L'intégration des capteurs de DCO avec des analyses de données avancées, l'intelligence artificielle (IA) et des algorithmes d'apprentissage automatique permettra de meilleures prédictions des tendances de la qualité de l'eau. Ces technologies peuvent aider à détecter les événements de pollution en temps réel et optimiser les processus de traitement, réduisant l'impact environnemental et les coûts opérationnels.

4. Surveillance sans fil et à distance :

   Les futurs capteurs de DCO incluront probablement des capacités sans fil, permettant une surveillance à distance en temps réel. Cela améliorera l'efficacité des systèmes de surveillance de la qualité de l'eau environnementale, en particulier dans les endroits éloignés ou difficiles d'accès, et permettra l'accès et l'analyse des données à distance via des plateformes cloud.

5. Capteurs multi-paramètres :

   Il y a une tendance vers les capteurs multi-paramètres qui mesurent non seulement la DCO, mais aussi d'autres paramètres de qualité de l'eau tels que le pH, la turbidité, l'oxygène dissous et les nutriments. Ces capteurs peuvent fournir des données plus complètes et précises pour évaluer la qualité de l'eau, en particulier pour les écosystèmes sensibles à plusieurs polluants.

6. Capteurs autonettoyants et sans entretien :

   À mesure que la demande pour des systèmes de surveillance en temps réel à faible entretien augmente, les futurs capteurs de DCO pourraient intégrer des mécanismes autonettoyants et d'autres fonctionnalités innovantes réduisant le besoin d'entretien et de calibrage manuels.

7. Adaptabilité environnementale améliorée :

   Avec le changement climatique mondial affectant les systèmes aquatiques, les futurs capteurs de DCO seront conçus pour mieux résister à une large gamme de conditions environnementales, y compris des températures extrêmes, une salinité élevée et des masses d'eau plus turbulentes, garantissant des performances constantes dans des conditions diverses.

8. Interopérabilité et standardisation des données :

   Des efforts seront faits pour standardiser les sorties de données et les protocoles de mesure afin d'assurer la compatibilité avec les systèmes mondiaux de surveillance de la qualité de l'eau et permettre un partage plus facile des données entre différentes plateformes. Cela soutiendra la collaboration internationale et les efforts pour lutter contre la pollution de l'eau à l'échelle mondiale.

Conclusion :

Les capteurs de DCO jouent un rôle essentiel dans la surveillance moderne de la qualité de l'eau, aidant les industries, les municipalités et les agences environnementales à suivre les polluants organiques dans les masses d'eau. Avec les avancées technologiques, ces capteurs sont prêts à connaître des améliorations significatives en termes de sensibilité, d'efficacité, de rentabilité et d'intégration avec l'IoT et l'analyse de données. L'avenir des capteurs de DCO contribuera à une gestion de l'eau plus intelligente et durable, soutenant les efforts pour protéger et restaurer les ressources en eau mondiales.

Ces développements renforceront notre capacité à surveiller, analyser et traiter la pollution de l'eau, menant finalement à une eau plus propre et plus sûre pour tous.

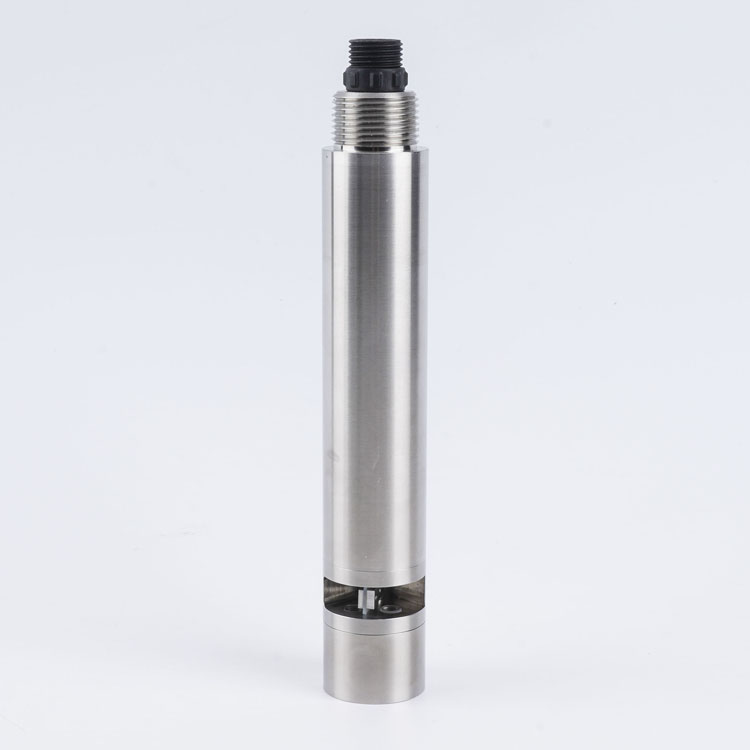

Fiche technique du capteur de qualité de l'eau en ligne NBL-COD-208

Capteur de qualité de l'eau en ligne NBL-COD-208.pdf
