Concepts fondamentaux de la conductivité, principes de mesure et son rôle clé dans la surveillance de la qualité de l'eau industrielle

Cet article analyse en profondeur les concepts fondamentaux de la conductivité, ses principes de mesure et son rôle clé dans la surveillance de la qualité de l'eau industrielle. En discutant de l'influence de la température, de la concentration ionique et de la constante de cellule (valeur K) sur la précision des mesures, combinée aux avantages techniques des capteurs de conductivité intelligents NiuBoL, il fournit des solutions de surveillance précise de la concentration en électrolytes pour le génie du traitement de l'eau, l'irrigation agricole et la production industrielle.

Analyse complète de la technologie de conductivité : Principes physiques, facteurs d'influence et solutions d'application pour la surveillance industrielle

Dans les domaines de la physique et de l'électrochimie, la Conductivité Électrique est une grandeur physique fondamentale qui mesure la capacité d'une substance à conduire le courant. En particulier en écologie, traitement de l'eau et production industrielle moderne, la conductivité est devenue un indicateur clé pour caractériser la concentration ionique, la pureté de l'eau et la teneur en électrolytes des solutions. Comprendre les principes profonds de la conductivité et appliquer des équipements de surveillance haute précision est la base pour réaliser une gestion intelligente de l'eau et un contrôle industriel précis.

En tant que marque leader mondiale de capteurs de qualité de l'eau, NiuBoL s'engage à développer des terminaux de surveillance de conductivité haute performance. Cet article analysera systématiquement la connotation technique de la conductivité et son application pratique dans des scénarios réels, d'un point de vue d'ingénierie professionnelle.

Définition physique de base de la conductivité

La conductivité est une expression quantitative de la capacité d'un objet à conduire le courant. Sous l'action d'un champ électrique, la relation entre la densité de courant de conduction J dans le milieu et l'intensité du champ électrique E détermine la valeur de cette grandeur.

• Milieu isotrope : Pour la plupart des solutions liquides, la conductivité se comporte comme un scalaire, ce qui signifie que la capacité de conduction est identique dans toutes les directions.

• Milieu anisotrope : Dans certains cristaux spécifiques ou solides non homogènes, la conductivité se comporte comme un tenseur, qui doit être exprimé mathématiquement par une matrice 3×3.

• Système d'unités : L'unité standard internationale est le Siemens par mètre (S/m). En surveillance de la qualité de l'eau, les unités couramment utilisées sont le millisiemens par centimètre (mS/cm) ou le microsiemens par centimètre (μS/cm).

Principe de mesure de la conductivité d'une solution : Méthode de la cellule de conductivité

La mesure de la conductivité d'une solution est essentiellement l'application réciproque de la mesure de résistance. Son outil central est la cellule de conductivité, généralement composée d'une paire d'électrodes métalliques parallèles (comme des électrodes de platine platiné) avec une distance fixe (L).

1. Paramètres géométriques et constante de cellule (K)

La relation entre la conductivité et la conductance mesurée G est déterminée par la constante de cellule K. Dans un champ électrique uniforme idéal, si A=1cm² et L=1cm, alors K=1cm⁻¹. Cependant, en ingénierie réelle, des champs électriques non uniformes (champs parasites) existent souvent entre les électrodes, donc la valeur K doit être étalonnée avec précision en utilisant une solution standard de chlorure de potassium (KCl).

2. Signal d'excitation de mesure

Pour éviter l'électrolyse de la solution (effet de polarisation) causée par le courant continu, les conductimètres utilisent généralement une tension alternative sinusoïdale avec une fréquence de 1kHz à 3kHz comme signal d'excitation appliqué aux électrodes.

Facteurs clés affectant la précision de la mesure de conductivité

1. Haute corrélation avec la température

La température est la variable la plus active affectant la conductivité.

• Électrolytes liquides : Lorsque la température augmente, la viscosité de la solution diminue, le mouvement des ions s'accélère et la conductivité augmente en conséquence.

• Conducteurs métalliques : Contrairement aux liquides, la conductivité des métaux diminue avec l'augmentation de la température.

• Mécanisme de compensation : Pour permettre la comparaison dans différents environnements, un compensateur de température est généralement introduit pour convertir la valeur mesurée à une température de référence (généralement 25°C).

2. Degré de dopage et concentration ionique

La conductivité des solutions aqueuses dépend directement de la concentration des sels dissous.

• Eau de haute pureté : Teneur en ions extrêmement faible, conductivité extrêmement basse (résistivité extrêmement élevée).

• Eaux usées industrielles / Eau de mer : Contiennent une grande quantité de sels inorganiques et d'impuretés chimiques, présentant une conductivité élevée.

3. Dérive de la constante de cellule

Pendant une utilisation prolongée, la contamination ou la corrosion à la surface de l'électrode provoquera des changements dans la surface effective A, ce qui entraînera à son tour une dérive de la valeur K. Cela nécessite que les instruments de surveillance aient une bonne stabilité et des fonctions d'étalonnage régulier.

Spécifications techniques du capteur de conductivité industriel NiuBoL

Scénarios d'application industrielle des capteurs de conductivité

• Surveillance de l'eau d'alimentation des chaudières : Dans les industries de l'énergie électrique et thermique, la surveillance de la conductivité du condensat et de l'eau d'alimentation est un indicateur clé pour prévenir l'entartrage et la corrosion des chaudières.

• Fertigation agricole : Dans l'agriculture intelligente, la conductivité (valeur EC) est utilisée pour surveiller en temps réel la concentration de la solution nutritive afin de garantir un apport nutritif précis aux cultures.

• Systèmes d'osmose inverse (RO) : En comparant la conductivité avant et après la membrane, évaluer le taux de dessalement et l'état de santé des éléments membranaires.

• Surveillance environnementale : Perception en temps réel des changements de salinité dans les rivières, lacs et eaux souterraines, alerte précoce d'intrusion d'eau salée ou de pollution anthropique.

FAQ

Q1. Pourquoi la mesure de conductivité doit-elle utiliser du courant alternatif et non du courant continu ?

Le courant continu provoquerait le mouvement directionnel des ions dans la solution vers les électrodes et des réactions électrochimiques (électrolyse), produisant des gaz ou des précipités à la surface des électrodes, formant un potentiel de polarisation qui interfère gravement avec la mesure de la résistance réelle. Le courant alternatif compense cet effet en inversant rapidement la polarité.

Q2. Qu'est-ce que la constante de cellule de conductivité (K), et pourquoi est-elle différente pour chaque capteur ?

La constante de cellule de conductivité est une propriété de la géométrie des électrodes. Bien qu'elle puisse être calculée théoriquement, en raison de la non-uniformité de la distribution du champ électrique (champ parasite), chaque capteur physique doit être étalonné avec une solution standard de KCl après fabrication pour déterminer sa valeur K réelle afin d'assurer la précision des mesures.

Q3. Plus la qualité de l'eau est pure, plus la conductivité est élevée ou faible ?

Plus la qualité de l'eau est pure, moins elle contient de composants ioniques, plus la conductivité est faible, donc plus la conductivité est basse. La conductivité de l'eau ultrapure approche généralement la limite théorique de 0.055 μS/cm.

Q4. Quel est le principe de la Compensation Automatique de Température (ATC) ?

Étant donné que la conductivité de la solution fluctue avec la température (généralement environ 2% de changement par degré), la fonction ATC utilise un capteur de température intégré pour mesurer la température de l'eau en temps réel et convertit automatiquement la valeur mesurée à la valeur sous l'état standard de 25°C selon le coefficient de température prédéfini.

Q5. Quels protocoles de communication le capteur NiuBoL prend-il en charge ?

Nous prenons principalement en charge le protocole industriel RS485 (Modbus-RTU). Ce protocole a une forte capacité anti-interférence, prend en charge la mise en réseau de plusieurs capteurs et peut transmettre des signaux vers des API ou des passerelles d'acquisition via de longs câbles.

Q6. Comment choisir la constante d'électrode K appropriée ?

K=0.01 : Convient pour l'eau ultrapure et l'eau de nettoyage des semi-conducteurs.
K=0.1 : Convient pour l'eau pure et l'eau d'alimentation des chaudières.
K=1.0 : Convient pour l'eau du robinet, les eaux usées industrielles et les eaux environnementales conventionnelles.
K=10.0 : Convient pour l'eau de mer et les solutions chimiques à haute concentration.

Q7. Quelle est la relation entre la conductivité et les MES (Matières En Suspension) ?

Les deux sont positivement corrélés. Les MES représentent la quantité totale de sels dissous dans l'eau et peuvent généralement être estimées en multipliant la conductivité par un facteur de conversion (généralement entre 0.5 et 0.7), mais la méthode la plus précise reste la mesure directe.

Q8. Comment le capteur maintient-il sa durabilité dans des environnements fortement acides ou alcalins ?

Pour les environnements très corrosifs, NiuBoL propose des capteurs de conductivité utilisant du matériau PTFE et des conceptions inductives (induction électromagnétique) pour éviter les problèmes de corrosion causés par le contact direct entre les électrodes et le milieu.

En tant que dimension centrale pour mesurer la qualité de l'eau et les caractéristiques des électrolytes, la précision de mesure de la conductivité est directement liée à la sécurité de la production industrielle et à la conformité de la gouvernance environnementale. Des définitions physiques tensorielles complexes à la conception des cellules de conductivité en ingénierie réelle, chaque détail technique détermine la fiabilité des données.

En intégrant les capteurs de conductivité haute précision NiuBoL avec des plateformes de surveillance intelligentes, les entreprises peuvent non seulement réaliser une perception dynamique en temps réel de la qualité de l'eau, mais aussi intégrer de manière transparente les paramètres environnementaux dans les systèmes de gestion numérique s'appuyant sur des protocoles standardisés tels que RS485 (Modbus-RTU). À l'avenir, avec l'approfondissement de la technologie IoT, la surveillance de conductivité à haute stabilité continuera à apporter une contribution clé à l'utilisation durable des ressources en eau mondiales.

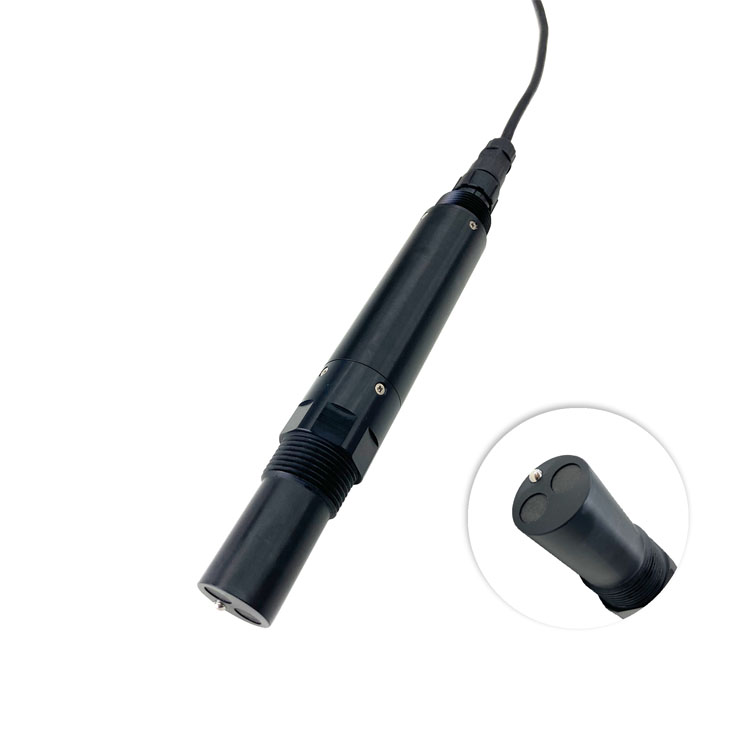

Fiche technique du capteur de conductivité de qualité de l'eau en ligne NBL-WQ-EC

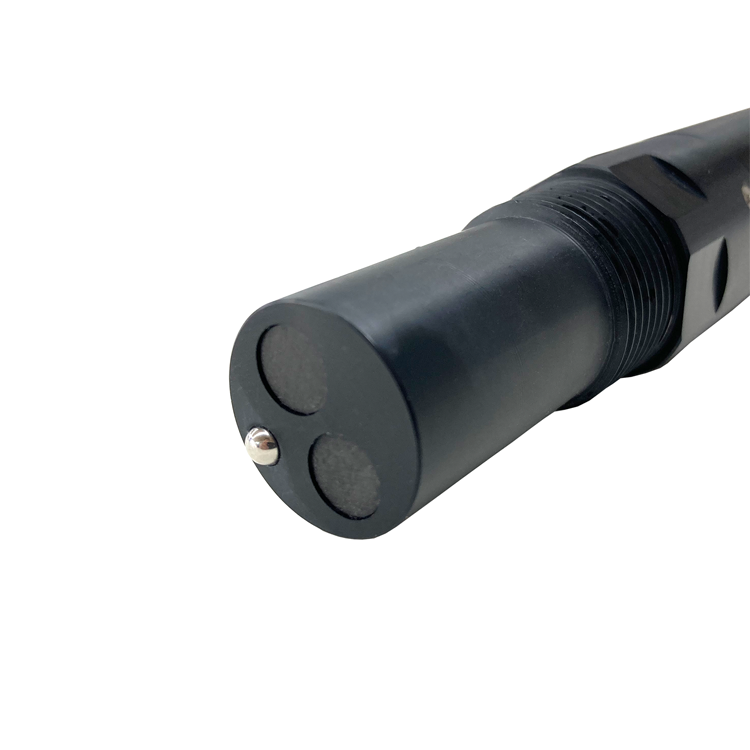

NBL-WQ-EC water quality conductivity sensor.pdf

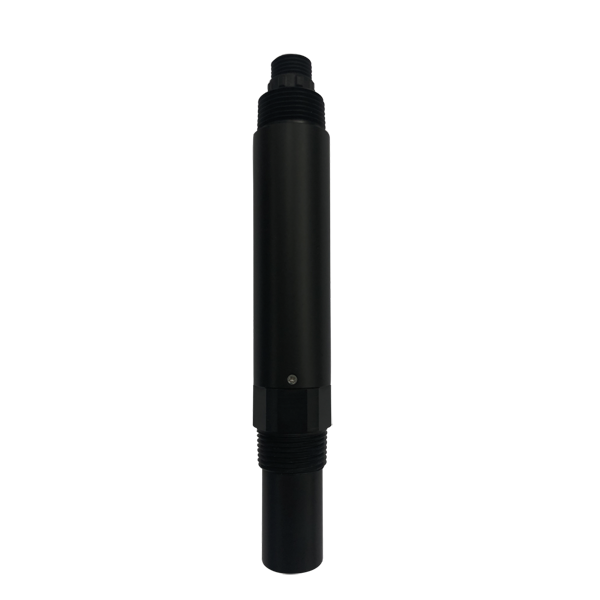

NBL-WQ-EC-4A Online water Conductivity Sensor.pdf

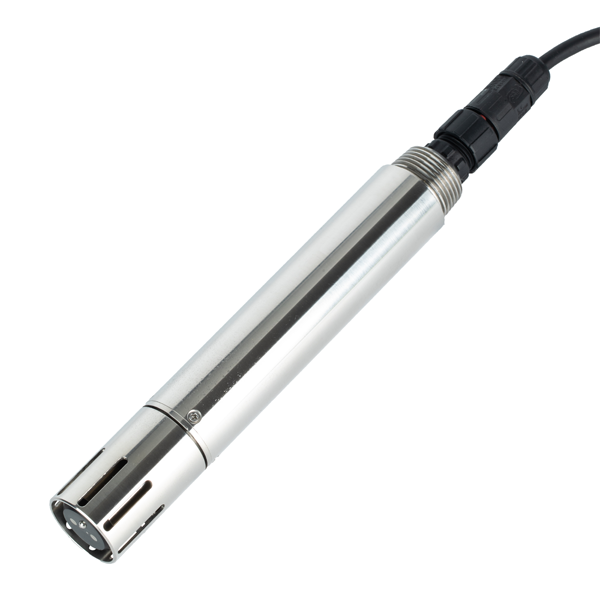

NBL-WQ-ECS-4 Industrial-grade Online Salinity Sensor.pdf

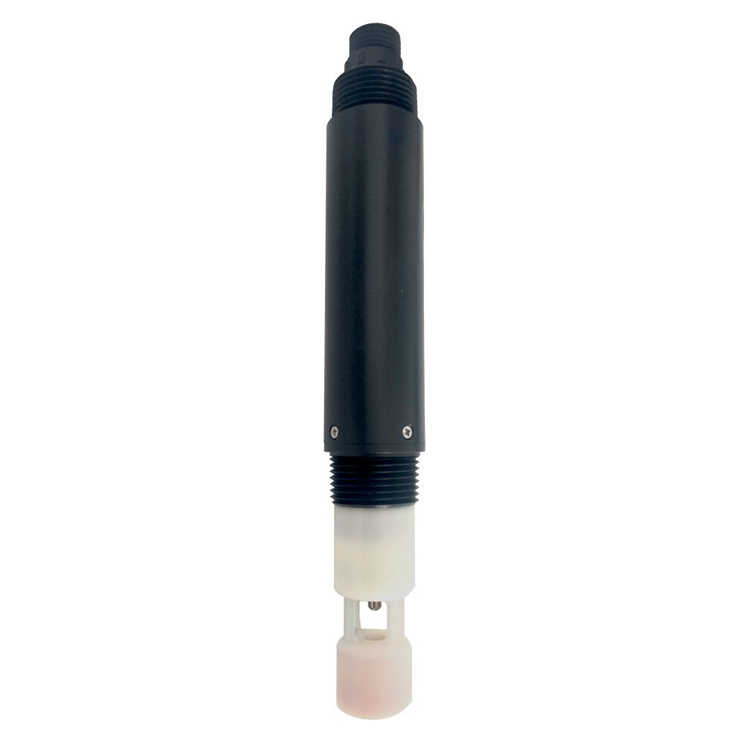

NBL-WQ-EC-S Industrial-grade Online Salinity Sensor.pdf
