Normes d'installation des stations météorologiques sur le campus et guide d'intégration des systèmes

Normes d'installation des stations météorologiques de campus et guide d'intégration système : Exigences clés pour le déploiement de projets d'ingénierie

Importance cruciale de l'installation des stations météorologiques en milieu scolaire

Les stations météorologiques de campus ne servent pas seulement d'outils de démonstration pédagogique, mais constituent également des nœuds de perception intégrés à l'écosystème du campus intelligent. Leurs données peuvent être connectées aux systèmes de gestion de l'énergie des bâtiments (BEMS), aux plateformes d'alerte précoce de sécurité du campus ou aux centres de mégadonnées de surveillance environnementale, soutenant les alertes météo extrêmes, la liaison avec la qualité de l'air et les projets d'enseignement interdisciplinaires STEM. Dans la pratique réelle de l'ingénierie, une installation non conforme peut entraîner des écarts de vitesse/direction du vent dépassant 20 %, des données de rayonnement faussées ou une dérive des capteurs d'humidité, affectant finalement la fiabilité du système et la réception du projet.

Les systèmes NiuBoL sont optimisés spécifiquement pour les besoins des projets : faible consommation d'énergie (<5W), indice de protection IP65, alimentation redondante solaire + batterie, support du bus RS485 pour le regroupement de capteurs et compatibilité avec les passerelles industrielles grand public, permettant un déploiement efficace à grande échelle sur les réseaux de campus.

Sélection du site de la station météorologique du campus et exigences d'évaluation environnementale

Exigences relatives au terrain et à l'ouverture

Le champ d'observation doit être situé dans une zone plane avec une pente inférieure à 1:10, en évitant les vallées, les sommets de collines ou les emplacements présentant des effets d'îlots de chaleur urbains importants. Selon les normes de l'OMM et de l'Administration Météorologique de Chine, les environs du champ d'observation doivent être dégagés, avec un rapport hauteur/distance des obstacles ≤1/10 (c'est-à-dire que la distance entre les obstacles et la clôture doit être d'au moins 10 fois la hauteur de l'obstacle). Dans les environnements de campus, les emplacements privilégiés incluent les bords des terrains de sport, les espaces ouverts dans les zones expérimentales ou les plateformes de bas niveau sur le côté sud des bâtiments d'enseignement, tout en évitant l'obstruction par des bâtiments de grande hauteur (>10 m).

Problèmes courants de sélection de site sur les campus : la proximité des unités extérieures de climatisation, des bouches d'extraction des cafétérias ou des transformateurs peut entraîner des turbulences locales, une pollution thermique ou des interférences électromagnétiques.

Surface minimale du site et aménagement zoné

Pour les stations météorologiques de base sur les campus, la surface du champ d'observation doit être ≥8–12 m² ; pour les stations complètes (incluant le rayonnement, le sol, la température du sol et d'autres éléments), une surface ≥25–30 m² est recommandée. L'aménagement zoné suit le principe « sud bas, nord haut » : placez le pluviomètre à la position sud la plus basse, les capteurs de vent au point nord le plus haut, et les capteurs de rayonnement dans la zone ouverte centrale. La clôture doit être en plastique technique blanc ou en acier inoxydable mat, de 1,2 à 1,5 m de haut, avec une conception en maille ventilée pour éviter les interférences de réflexion.

NiuBoL propose des systèmes de supports personnalisés : tours en alliage d'aluminium réglables (hauteur jusqu'à 10 m), composants à pointes anti-oiseaux et renforts anti-basculement, garantissant un aménagement conforme même dans les espaces limités des campus.

Évitement des sources d'interférences et compatibilité électromagnétique

• Interférences électromagnétiques : Maintenir une distance ≥50 m des transformateurs haute tension, des sous-stations et des stations radar ; éviter les équipements à fort champ magnétique (tels que les moteurs ou les émetteurs radio haute puissance). Les capteurs de type impulsion sont particulièrement sensibles aux interférences électromagnétiques ; utiliser des câbles blindés + des parasurtenseurs (conformes à la norme IEC 61000-4-5).

• Pollution chimique/particulaire : Rester à une distance ≥100 m des sorties d'égouts, des décharges et des cheminées de cafétéria ; éviter que les gaz acides/alcalins ne corrodent les condensateurs sensibles à l'humidité.

• Interférences biologiques et humaines : Dans un rayon de 50 m du champ d'observation, interdire la plantation de cultures ou d'arbres de plus de 1 m de haut ; installer un filet de protection pour prévenir les dommages causés par les animaux et les contacts accidentels des étudiants.

Effectuer des tests de résistance à la terre (<4 Ω) et un balayage de l'environnement électromagnétique sur site pour garantir la conformité aux exigences techniques de sélection de site des stations météorologiques de base nationales QX/T 685—2023.

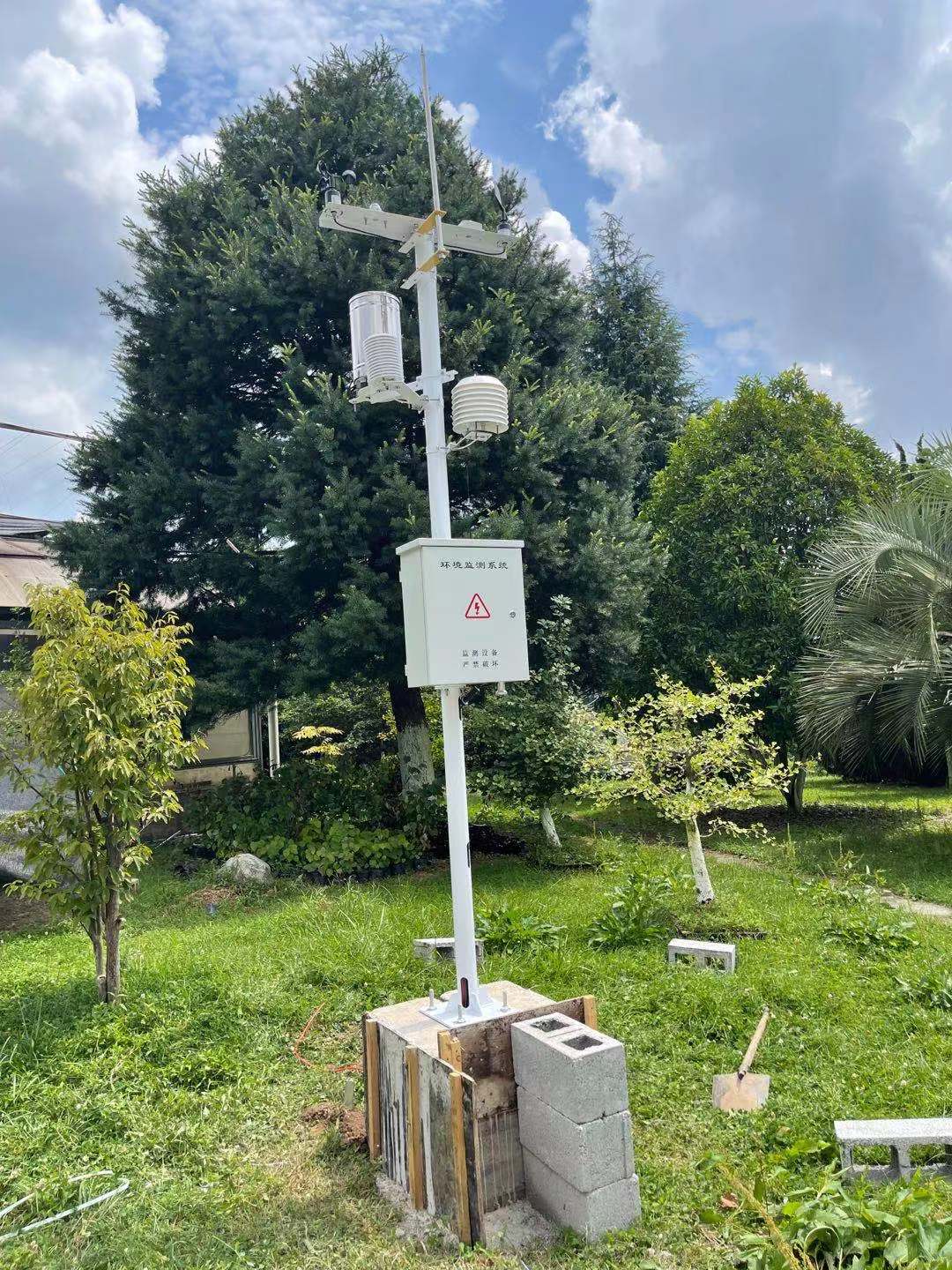

Points clés pour l'installation et la fixation de la station météorologique du campus

Construction des fondations et fixation structurelle

Utiliser une fondation en béton (taille ≥800×800×600 mm) avec des boulons d'ancrage pré-intégrés (M12 ou plus) pour fixer la base de la tour. La hauteur d'installation standard du capteur de vent est de 10 m (ajustable de 6 à 10 m selon les besoins du projet), en utilisant des tours en treillis perforées pour minimiser les turbulences. Dans les zones à vents forts ou sismiques, ajouter des patins anti-vibrations et des haubans multi-points pour le renforcement.

Les tours NiuBoL présentent une conception inclinable pour une maintenance et un étalonnage des capteurs pratiques, réduisant ainsi les risques associés au travail en hauteur.

Exigences de précision pour l'installation des capteurs

• Capteur de direction du vent : Orienté nord-sud (marque pointant vers le nord géographique vrai), erreur d'installation ≤±3°.

• Capteur de température et d'humidité : Installé à l'intérieur d'un abri à persiennes ou d'un bouclier anti-radiation, à 1,5–2,0 m au-dessus du sol.

• Capteur pluviométrique : Ouverture maintenue de niveau, à ≥0,3 m au-dessus du sol pour éviter les interférences par éclaboussures.

• Capteur de rayonnement : Installé horizontalement avec une grande précision de suivi ; les instruments de rayonnement direct nécessitent un tracker solaire.

Tous les câbles des capteurs doivent être acheminés par des conduits de protection souterrains ou gainés pour éviter l'exposition.

Infrastructure d'alimentation et de communication

Préférer une alimentation redondante solaire + batterie au lithium, avec l'alimentation secteur en secours. Les options de communication incluent le filaire RS485, le sans-fil 4G/5G ou le réseau étendu à basse consommation LoRaWAN.

Solutions d'intégration et de compatibilité système

Les stations météorologiques de campus NiuBoL supportent les protocoles Modbus RTU sur RS485, MQTT sur TCP/IP et HTTP/HTTPS pour une intégration transparente :

• Intégration avec les systèmes PLC/SCADA : Lire les données des éléments via le mappage des registres Modbus.

• Accès aux plateformes IoT : Utiliser l'abonnement aux rubriques MQTT pour le téléchargement sur le cloud et la visualisation.

Les scénarios d'intégration de projets courants incluent la liaison des données météorologiques au contrôle de l'éclairage/climatisation du campus, l'affichage sur de grands écrans de surveillance environnementale et la fusion avec des capteurs de qualité de l'air pour générer des indices environnementaux composites.

Principaux paramètres techniques des stations météorologiques de campus NiuBoL

Questions Fréquemment Posées (FAQ)

1. Comment évaluer l'impact des obstacles lors de la sélection du site de la station météorologique du campus ?
   Utilisez le calcul de l'angle d'élévation : angle d'élévation de l'obstacle ≤5°, distance ≥10 fois la hauteur ; évitez les obstructions dans les directions du lever et du coucher du soleil.

2. Comment le système NiuBoL s'intègre-t-il aux plateformes IoT existantes du campus ?
   Mappage direct des registres/rubriques via le protocole Modbus RTU ou MQTT, compatible avec les plateformes IoT grand public.

3. Quel est le cycle de maintenance du système et les exigences d'étalonnage ?
   Maintenance préventive une fois par trimestre ; étalonnage des capteurs tous les 6 à 12 mois.

4. Comment éviter les effets des interférences électromagnétiques sur les données ?
   Maintenir une distance ≥50 m des transformateurs ; utiliser des câbles blindés + une protection contre les surtensions SPD ; effectuer des tests de bruit de fond électromagnétique sur site.

5. Comment assurer la fiabilité de l'alimentation électrique dans les projets de campus distants ?
   Double secours solaire + batterie au lithium ; la conception basse consommation de NiuBoL supporte ≥7 jours de fonctionnement continu pendant les périodes nuageuses/pluvieuses.

6. Comment éviter les interférences mutuelles lors de l'installation de groupes de capteurs multiples ?
   Aménagement zoné strict : capteurs de vent/pluie en périphérie, rayonnement/température-humidité au centre ; acheminement des câbles catégorisé.

Conclusion

L'installation normalisée des stations météorologiques de campus est la base pour garantir la qualité des données et le fonctionnement stable du système, déterminant directement la valeur à long terme du projet. La série NiuBoL, construite sur la fiabilité de classe ingénierie et la compatibilité ouverte, aide les intégrateurs à livrer efficacement des sous-systèmes météorologiques de campus intelligents. Si vous avez besoin d'un soutien pour des études sur site, de solutions d'intégration personnalisées ou de conseils sur la sélection des paramètres, n'hésitez pas à contacter l'équipe technique de NiuBoL pour faire avancer conjointement la mise en œuvre de projets de perception environnementale dans le secteur de l'éducation.
