Principe de surveillance en ligne de l'azote ammoniacal, Sources et guide d'application du capteur d'azote ammoniacal

L'azote ammoniacal, un indicateur clé dans la surveillance de la qualité de l'eau

L'azote ammoniacal désigne l'azote présent dans l'eau sous forme d'ammoniac libre (non ionique, NH₃) ou d'ions ammonium (NH₄⁺). Avec l'azote organique, l'azote nitreux et l'azote nitrique, il constitue l'une des principales formes du cycle de l'azote dans les masses d'eau. Ces formes sont interconverties par l'ammonification, la nitrification et la dénitrification microbiennes, influençant directement le processus d'eutrophisation et la sécurité écologique des eaux. Dans des domaines tels que le traitement des eaux usées, le rejet des eaux industrielles, la surveillance des eaux de surface et l'aquaculture, la maîtrise en temps réel et précise de la concentration en azote ammoniacal est fondamentale pour garantir la qualité de l'environnement aquatique et l'optimisation des procédés.

Cet article aborde la définition, les propriétés, la toxicité, les sources et les solutions de surveillance en ligne de l'azote ammoniacal, en se concentrant sur le capteur intégré d'azote ammoniacal en ligne NiuBoL NBL-WQ-NHN-4. Ce capteur utilise la méthode de l'électrode sélective d'ions, combinée au protocole RS-485 Modbus RTU et à la compensation automatique de température, fournissant des données de surveillance continues stables et fiables pour des environnements aquatiques complexes.

Définition de l'azote ammoniacal et transformation des formes d'azote dans l'eau

L'azote ammoniacal en solution aqueuse désigne la somme de l'azote présent sous forme d'ammoniac libre (NH₃) et d'ions ammonium (NH₄⁺). L'ammoniac libre, également appelé ammoniac non ionique, présente une forte liposolubilité et une biotoxicité importante ; les ions ammonium sont relativement stables et moins toxiques. Les deux formes maintiennent un équilibre dynamique dans l'eau, fortement influencé par le pH et la température.

L'azote ammoniacal est étroitement lié aux autres formes d'azote :

• L'azote organique est converti en azote ammoniacal par la décomposition microbienne (ammonification).

• En conditions aérobies, l'azote ammoniacal est successivement converti en azote nitreux (NO₂⁻-N) puis en azote nitrique (NO₃⁻-N) par les bactéries nitrosantes et nitrifiantes.

• En milieu anoxique, l'azote nitrique peut être réduit en diazote (N₂) par dénitrification et s'échapper de l'eau.

Ce processus de cycle de l'azote est un mécanisme important d'auto-épuration de l'eau et aussi un facteur d'entraînement de l'eutrophisation. Une concentration excessivement élevée d'azote ammoniacal consomme non seulement l'oxygène dissous, mais peut aussi conduire à une prolifération excessive d'algues et détruire l'équilibre écologique aquatique. Par conséquent, l'azote ammoniacal est souvent utilisé comme un indicateur clé pour évaluer le degré de pollution de l'eau par les matières organiques azotées.

Propriétés générales et équilibre chimique de l'ammoniac

L'ammoniac (NH₃) est un gaz incolore à l'odeur piquante caractéristique, de masse moléculaire 17,03, point de fusion -77,7°C, point d'ébullition -33,35°C, et densité d'environ 0,61. Il est très soluble dans l'eau, l'éther et l'éthanol, formant de l'ammoniaque.

Lorsque l'ammoniac se dissout dans l'eau, la réaction d'équilibre simplifiée suivante se produit :

NH₃ (g) + H₂O (l) ⇌ NH₃·H₂O (aq) ⇌ NH₄⁺ + OH⁻ + (-1)H₂O (l)

Ici, NH₃·H₂O (aq) représente l'ammoniac non ionique lié de manière lâche aux molécules d'eau par des liaisons hydrogène. Pour simplifier, l'ammoniac non ionique dans l'eau est généralement représenté par NH₃, et l'ammoniac ionique par NH₄⁺. L'azote ammoniacal est la somme de NH₃ et NH₄⁺.

La forme sous laquelle l'ammoniac existe dans l'eau est fortement influencée par le pH et la température :

• Lorsque le pH ou la température augmente, la proportion d'ammoniac non ionique (NH₃) augmente.

• La relation d'équilibre typique peut être simplifiée ainsi : NH₃ + H⁺ ⇌ NH₄⁺ ; NH₄⁺ + OH⁻ ⇌ NH₃ + H₂O.

L'ammoniac non ionique est la forme principalement responsable de la toxicité de l'ammoniac pour les organismes aquatiques, tandis que les ions ammonium sont pratiquement non toxiques. Cette caractéristique fait que la surveillance de l'azote ammoniacal doit prendre en compte simultanément la concentration totale d'ammoniac, le pH et la température pour évaluer précisément les risques réels.

Les méthodes de dosage en laboratoire de l'azote ammoniacal comprennent :

• Pour les traces : méthodes spectrophotométriques comme la méthode au bleu d'indophénol et la méthode au réactif de Nessler.

• Pour des concentrations plus élevées : titrage par neutralisation ou méthode de l'électrode sélective d'ions.

Toxicité de l'ammoniac et son impact sur les organismes aquatiques et le corps humain

La toxicité de l'ammoniac provient principalement de l'ammoniac non ionique (NH₃). Les organismes aquatiques comme les poissons y sont particulièrement sensibles. Pour protéger les organismes aquatiques d'eau douce, la concentration d'ammoniac non ionique dans l'eau doit être maintenue en dessous de 0,02 mg/L.

Lorsque le corps humain est exposé à l'ammoniac gazeux, les manifestations de toxicité sont liées à la concentration et au temps d'exposition :

• À 140 ppm (environ 0,1 mg/L), une légère irritation survient.

• À 350 ppm (environ 0,25 mg/L), un inconfort notable apparaît mais peut être toléré pendant 1 heure.

• À 200–330 ppm, une exposition de 30 minutes peut provoquer une forte irritation des yeux et des fosses nasales, accompagnée d'éternuements, de salivation, de nausées, de maux de tête et d'autres symptômes.

• Des concentrations plus élevées (au-dessus de 2500 ppm) présentent des risques létaux aigus et peuvent entraîner de l'emphysème, une opacification de la cornée voire la cécité.

Une exposition chronique peut provoquer des troubles digestifs, des conjonctivites chroniques, des bronchites, etc. L'ingestion d'eau ammoniacale concentrée (20–30 mL à 25%) peut être mortelle.

Principales sources d'ammoniac dans l'eau et signification comme indicateur de pollution

Les sources d'azote ammoniacal dans l'eau sont nombreuses, incluant à la fois des processus naturels et des pollutions anthropiques :

• Sources naturelles : décomposition biochimique de matières organiques azotées (comme les résidus animaux/végétaux, les excréments).

• Sources agricoles : engrais azotés entraînés dans les eaux par ruissellement de surface.

• Sources industrielles : eaux usées de la production d'engrais, de la cokéfaction, de la gazéification, de la teinture, du raffinage du pétrole, de la galvanoplastie, etc.

• Sources domestiques : eaux usées urbaines et eaux d'élevage.

Importance de la surveillance en ligne de l'azote ammoniacal et choix des technologies

Bien que les méthodes d'analyse traditionnelles en laboratoire soient précises, elles souffrent d'un manque de rapidité et d'une incapacité à assurer une surveillance continue. Une surveillance en temps réel aux entrées/sorties des stations d'épuration, aux rejets industriels, dans les bassins d'aquaculture ou sur des sections clés des eaux de surface permet de détecter rapidement les anomalies, de guider les ajustements de procédé et de répondre aux exigences de transmission de données des réglementations environnementales.

La méthode de l'électrode sélective d'ions (ISE) est l'une des technologies phares pour la surveillance en ligne de l'azote ammoniacal. Elle ne nécessite pas de réactifs complexes, permet une mesure directe dans l'eau, est peu affectée par la couleur et la turbidité, offre une réponse rapide et un entretien relativement aisé. Combinée à une compensation automatique de température et à des protocoles de communication numériques, elle permet une intégration transparente avec les automates, DCS ou systèmes SCADA.

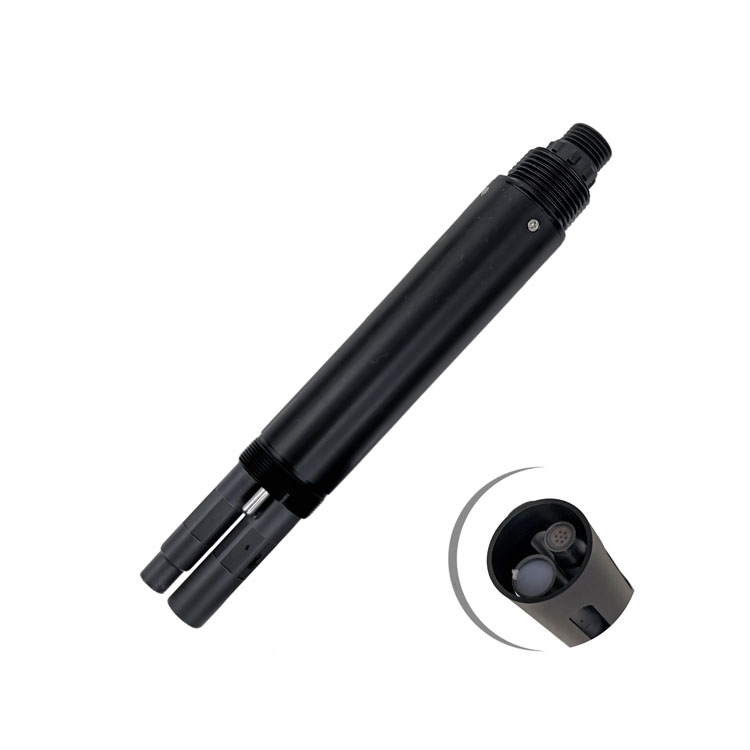

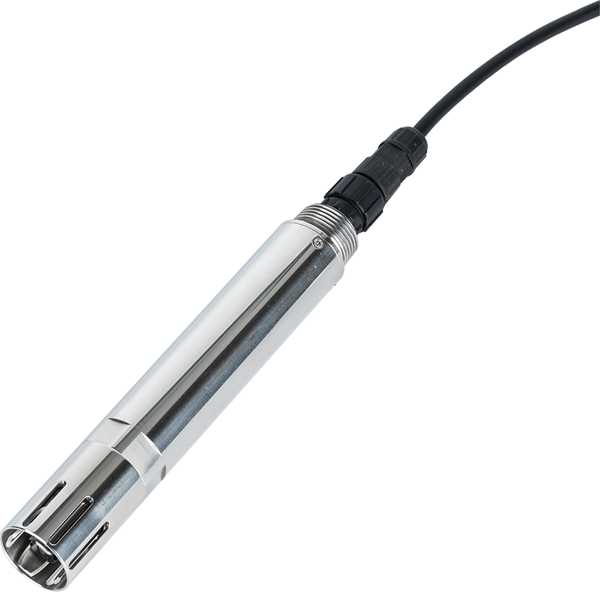

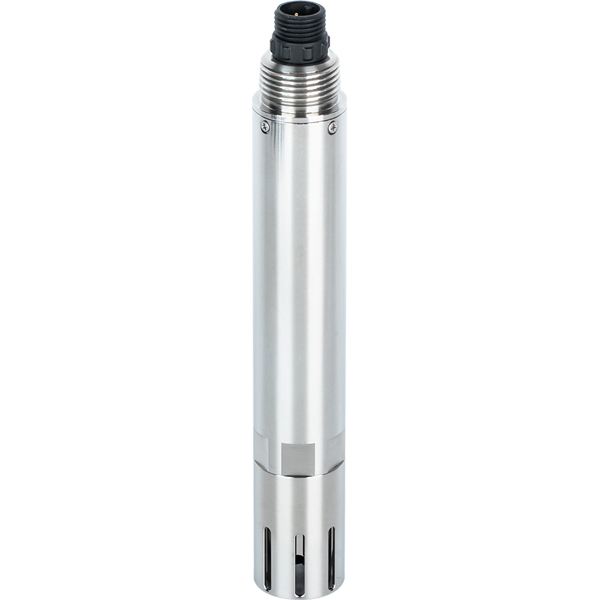

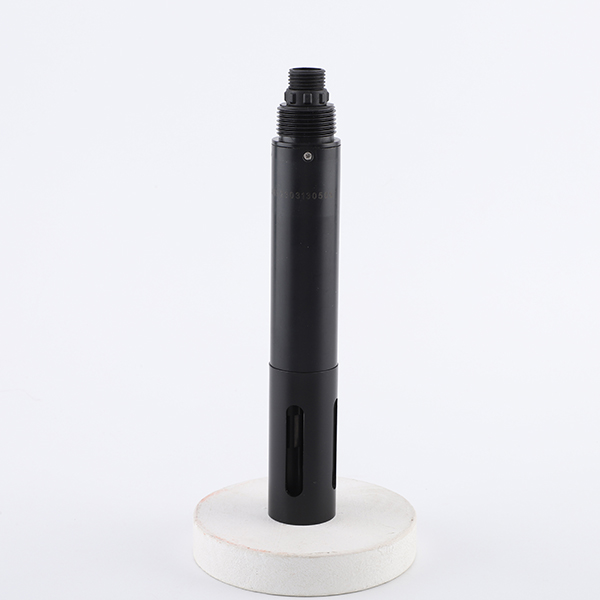

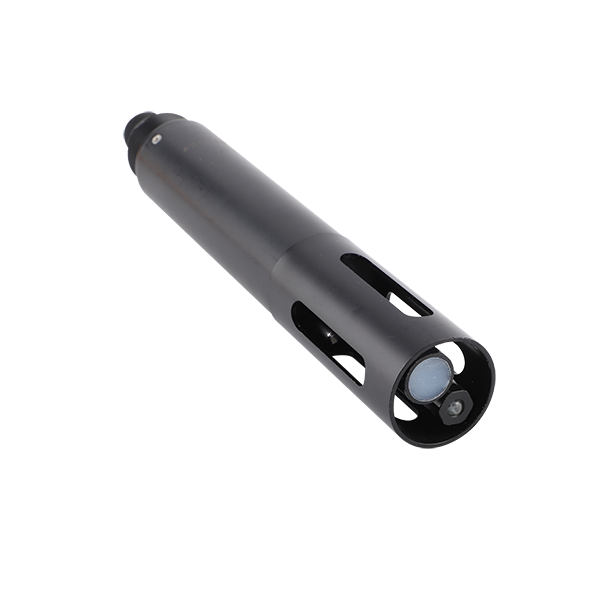

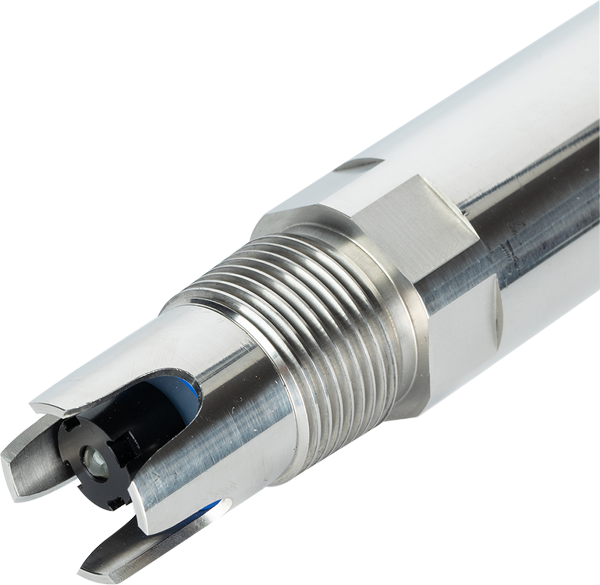

Détails techniques du capteur intégré d'azote ammoniacal en ligne NiuBoL NBL-WQ-NHN-4

Le capteur intégré d'azote ammoniacal en ligne NiuBoL NBL-WQ-NHN-4 est spécialement conçu pour la surveillance de la qualité de l'eau de niveau industriel. Il utilise une électrode sélective d'ions ammonium brevetée à membrane PVC avec fonction de compensation de température intégrée, garantissant une mesure rapide, précise et économique. Le capteur convient à des scénarios tels que le traitement des eaux usées, les eaux industrielles, les eaux de surface et les eaux d'aquaculture.

Principe de fonctionnement

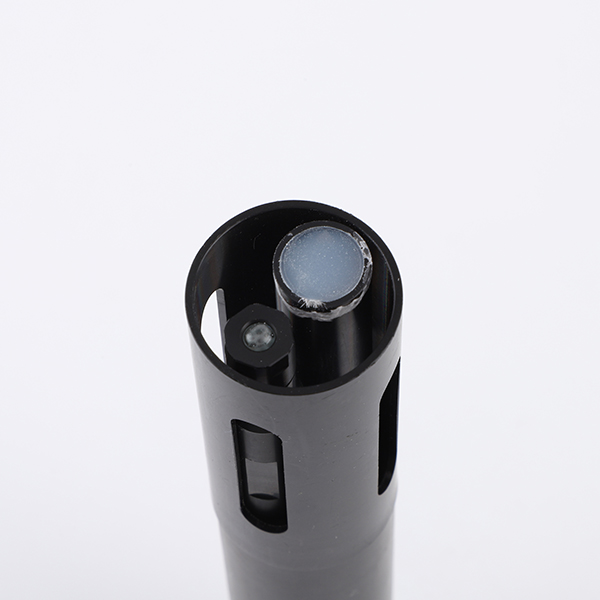

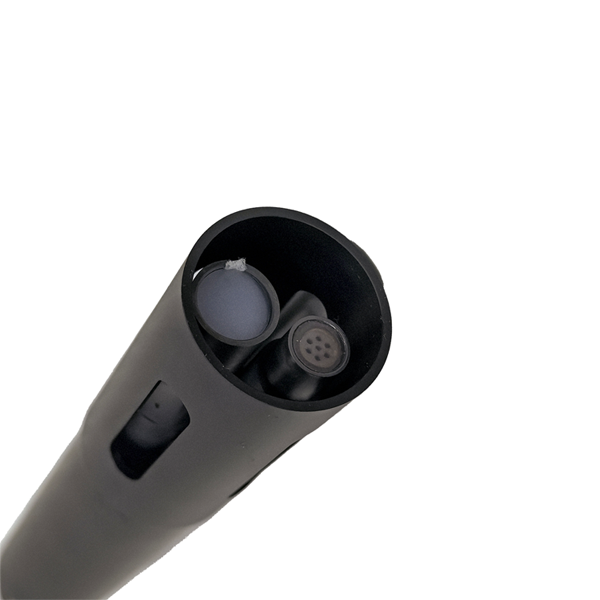

Le capteur repose sur la méthode de l'électrode sélective d'ions (ISE) et génère des signaux de potentiel via la réponse de la membrane PVC sélective aux ions NH₄⁺. La solution de référence interne diffuse lentement à travers un pont salin microporeux sous une pression d'au moins 100 kPa (1 Bar), formant un système de référence stable qui prolonge significativement la durée de vie de l'électrode. Lors de la mesure, la compensation automatique de température (Pt1000) corrige l'influence de la température sur le potentiel de l'électrode et sur l'équilibre des formes d'ammoniac, fournissant la concentration totale en azote ammoniacal.

Paramètres techniques du capteur intégré d'azote ammoniacal en ligne NBL-WQ-NHN-4

Installation et connexion électrique

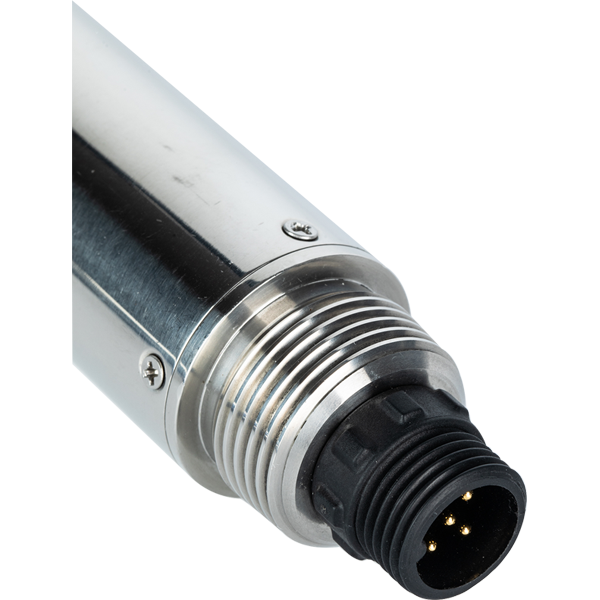

Lors de l'installation, le capteur ne doit pas être placé à l'envers ou horizontalement ; il doit être incliné d'au moins 15°. Il utilise un filetage 3/4 NPT pour une installation submersible ou en cuve facile. Vérifier la séquence de câblage avant la mise sous tension pour éviter tout court-circuit ou inversion. Tous les branchements doivent être étanches, et les câbles doivent avoir une certaine résistance à la corrosion pour s'adapter aux environnements d'immersion ou d'exposition prolongée.

Entretien et soin

Retirer le manchon de protection de l'électrode avant usage, faire tremper dans de l'eau propre pendant 2 heures pour l'activer, puis rincer à l'eau déminéralisée. Pour un non-usage prolongé (plus de deux semaines), stocker au sec et remettre le bouchon de protection. Vérifier régulièrement la sécheresse des bornes de connexion et nettoyer les zones contaminées avec de l'alcool anhydre.

FAQ

Q1. Quelle est la différence entre l'azote ammoniacal et l'azote total ?

L'azote ammoniacal désigne spécifiquement la somme de l'ammoniac libre et des ions ammonium, tandis que l'azote total comprend toutes les formes d'azote (azote ammoniacal, nitreux, nitrique et organique). L'azote ammoniacal reflète davantage la pollution organique récente, l'azote total reflète la charge azotée globale.

Q2. Pourquoi l'ammoniac non ionique est-il plus toxique ?

L'ammoniac non ionique (NH₃) est liposoluble et pénètre facilement les membranes cellulaires biologiques (comme les branchies des poissons), entre dans le sang où il oxyde l'hémoglobine et réduit la capacité de transport d'oxygène. Les ions ammonium (NH₄⁺) sont chargés et ont une faible perméabilité, d'où une toxicité plus faible.

Q3. Comment le pH et la température influencent-ils la toxicité de l'azote ammoniacal ?

L'augmentation du pH ou de la température déplace l'équilibre vers l'ammoniac non ionique, augmentant la toxicité. Par conséquent, le pH et la température doivent être enregistrés simultanément pendant la surveillance pour évaluer précisément les risques.

Q4. Quels sont les avantages de la méthode de l'électrode sélective d'ions par rapport à la spectrophotométrie ?

La méthode ISE ne nécessite pas de réactifs, permet une mesure en ligne directe, a un temps de réponse court (T90＜60 s), est peu affectée par la couleur et la turbidité, et a des coûts de maintenance plus faibles, la rendant adaptée à la surveillance continue.

Q5. Pour quelles eaux le capteur NiuBoL NBL-WQ-NHN-4 est-il adapté ?

Il convient aux eaux de surface, aux eaux usées industrielles, aux sections de procédé des stations d'épuration, aux bassins d'aquaculture, etc., avec un pH de 4～10, une température de fonctionnement de 0～40℃, et l'indice de protection IP68 supporte l'installation submersible.

Q6. Comment étalonner le capteur d'azote ammoniacal ?

Utiliser la méthode d'étalonnage à deux points avec des solutions étalons à différentes concentrations. Vérifier régulièrement et ajuster selon les caractéristiques de l'échantillon d'eau réel.

Q7. Quels sont les dangers d'un excès d'azote ammoniacal pour l'aquaculture ?

Il peut provoquer des lésions des tissus branchiaux, des difficultés respiratoires, un retard de croissance et même la mort des poissons. Une attention est requise lorsque la concentration d'ammoniac non ionique dépasse 0,02 mg/L.

Q8. Comment les données de surveillance en ligne de l'azote ammoniacal sont-elles transmises et intégrées ?

Le NBL-WQ-NHN-4 supporte le protocole RS-485 Modbus RTU et une sortie 4-20 mA optionnelle, permettant une connexion directe aux automates, DCS, écrans tactiles ou enregistreurs sans papier pour réaliser une surveillance à distance et un téléchargement de données.

Résumé

En tant qu'indicateur important de la pollution de l'eau et du risque écologique, la surveillance précise de l'azote ammoniacal revêt une grande importance pour la protection de l'environnement, la production industrielle et l'aquaculture. Des principes fondamentaux du cycle de l'azote aux mécanismes de toxicité et au contrôle des sources, la technologie de surveillance en ligne est le maillon clé pour une gestion efficace.

Le capteur intégré d'azote ammoniacal en ligne NiuBoL NBL-WQ-NHN-4 offre aux utilisateurs une solution pratique et économique, avec sa technologie d'électrode sélective d'ions stable, sa sortie numérique fiable et ses caractéristiques d'entretien simple. Il aide les opérateurs à saisir en temps réel la dynamique de l'eau, à prendre des mesures correctives opportunes et à améliorer le niveau de gestion de l'environnement aquatique.

Dans les applications pratiques, il est recommandé d'effectuer une analyse complète en combinant des paramètres tels que le pH, la température et l'oxygène dissous, et d'effectuer un entretien et un étalonnage réguliers pour garantir la précision des données et le fonctionnement stable à long terme de l'équipement. Grâce à une surveillance scientifique et un contrôle efficace, les risques de pollution par l'azote ammoniacal peuvent être considérablement réduits, contribuant ainsi au développement durable.
