Mesure de la turbidité de l'eau : sources d'erreur et entretien du capteur

Dans la surveillance en ligne de l'eau, la mesure de la turbidité de l'eau devrait être spécifiée autour de la preuve et de l'action parce que les bulles, l'encrassement, la lumière errante, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité.

Le résultat utile n'est pas simplement une valeur affichée; c'est la capacité de relier la fréquence de nettoyage et de vérification à la matrice d'eau et la conséquence de l'alarme. Spécifiez l'appareil de champ et la vérification fonctionnent avec la contrainte que le zéro d'une fenêtre optique sale peut cacher le problème plutôt que de le corriger.

Lire les symptômes d'échec avant le nettoyage

La turbidité reflète la lumière dispersée par la matière en suspension et colloïdale.

Les particules s'installent ou se redistribuent après l'échantillonnage, de sorte que les résultats en ligne et en capture nécessitent une comparaison synchronisée.

La mesure de l'eau potable à basse portée nécessite une gamme et une discipline d'installation différentes des eaux usées à haute teneur en soufre.

Ensemble, ces conditions définissent la question technique de la surveillance en ligne de l'eau : si la mesure proposée et la portée du système peuvent relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme. Ils doivent être vérifiés par rapport aux dossiers du site avant que le modèle et les accessoires ne soient approuvés.

Référence du produit vérifié pour le devis

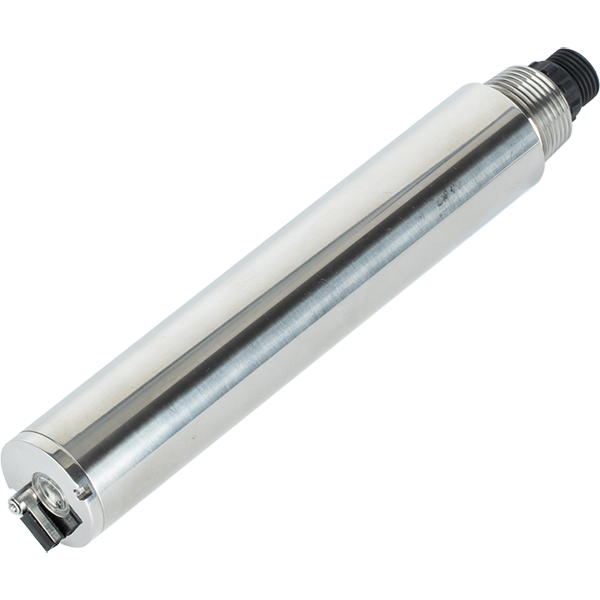

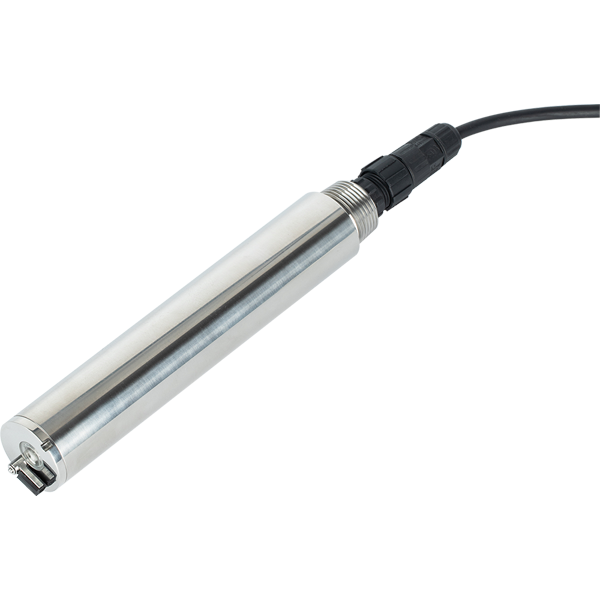

Pour la mesure de la turbidité de l'eau, le tableau utilise le manuel du capteur de turbidité NBL-WQ-TS comme référence vérifiée. Il définit une option d'ingénierie réaliste pour la surveillance en ligne de l'eau; il ne supprime pas la contrainte de projet décrite ci-dessus. La configuration finale, la gamme et les accessoires doivent être confirmés en fonction de la cotation et des données d'eau du projet.

Pour les travaux de surveillance en ligne de l'eau, la précision nominale n'est qu'une partie de la pertinence. La portée, la matrice d'eau, l'installation, l'accès au nettoyage, la sortie et la méthode de comparaison décident si les performances indiquées peuvent être démontrées après l'installation.

Nettoyage, étalonnage et planification des pièces de rechange

La routine de la sonde de turbidité devrait nettoyer le visage optique, enlever les bulles et vérifier le zéro et la pente avec des normes adaptées à la gamme de NTU sélectionnée. Enregistrer ce qui a été trouvé avant le nettoyage; une valeur avant et après est une preuve utile de la gravité de l'encrassement.

L'ordre approuvé doit nommer chaque élément de service et modèle compatible. La quantité de stocks pour la sonde de turbidité dépend de la population installée, des conséquences de la défaillance, de la durée de conservation et du délai de réapprovisionnement.

La fréquence d'entretien devrait suivre la dérive des données et le chargement du site, et non un calendrier copié depuis un autre projet. Pour la surveillance en ligne de l'eau, examiner l'intervalle après le premier mois et à nouveau après un changement saisonnier ou de production.

Limite du projet avant comparaison des prix

Conception de la demande autour des preuves réelles

1. Inspection telle que trouvée

Défi terrain :La turbidité reflète la lumière dispersée par la matière en suspension et colloïdale. À ce stade, le risque d'ingénierie est que les bulles, l'encrassement, la lumière errante, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité.

Intégration du système:Lors de l'examen de la conception, l'équipe doit consigner les dépôts, les dommages, l'état du débit et la lecture brute avant de perturber la surface de mesure.

Valeur utilisateur :Le propriétaire reçoit des preuves du mode de défaillance réel. Cela crée une base documentée pour la décision de relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme.

2. Décision de nettoyage et d'étalonnage

Défi terrain :Les particules s'installent ou se redistribuent après l'échantillonnage, de sorte que les résultats en ligne et en capture nécessitent une comparaison synchronisée. À ce stade, le risque d'ingénierie est que les conditions du site peuvent modifier le capteur entretenu avant que l'opérateur le voit.

Intégration du système:Lors de l'examen de la conception, l'équipe doit comparer la réponse avant et après le nettoyage et étalonner seulement lorsqu'une norme ou une référence valide confirme un biais correct.

Valeur utilisateur :Le propriétaire reçoit un calibrage et un remplacement de pièces moins inutiles. Cela réduit l'exposition au problème déclaré : les bulles, l'encrassement, la lumière errante, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité.

3. Remise en service et planification des secours

Défi terrain :La mesure de l'eau potable à faible portée nécessite une gamme et une discipline d'installation différentes des eaux usées à haute teneur en soufre. À ce stade, le risque d'ingénierie est que le zéro d'une fenêtre optique sale peut cacher le problème plutôt que de le corriger.

Intégration du système:Lors de l'examen de la conception, l'équipe doit confirmer la stabilité des données et des alarmes, puis établir les quantités consommables et de rechange de la population installée, les conséquences et les délais.

Valeur utilisateur :Le propriétaire reçoit un coût de service prévisible et des pannes plus courtes. La conclusion reste soumise à cette contrainte : la mise à zéro d'une fenêtre optique sale peut cacher le problème plutôt que le corriger.

Preuve d'acceptation avant le transfert

L'acceptation du capteur entretenu doit couvrir l'installation, la réponse stable, l'unité, la portée, les communications, les alarmes et la méthode de comparaison. Un nombre sur l'écran prouve le transfert de données, et non la qualité des mesures.

Prendre l'échantillon de référence au même point de surveillance de l'eau en ligne et le temps après stabilisation. Régler la tolérance à la fois à partir des spécifications NiuBoL et de l'incertitude de la méthode de référence; différentes méthodes ne devraient pas être nécessaires pour convenir exactement.

Enregistrez la route de câble, l'adresse du périphérique, les paramètres Modbus, l'échelle, les tests d'alarme et le contact de service responsable. Inclure la preuve que le point récupère correctement après l'interruption de l'alimentation et du réseau.

RFQ détaille la sélection du modèle

Donnez aux fournisseurs des données sur l'eau mesurées et un croquis d'installation plutôt qu'un seul nom d'application. Identifier la pression ou la profondeur, le débit, l'encrassement, la distance du câble, la sortie, les exigences du contrôleur et la façon dont l'opérateur utilisera la lecture. La preuve sur le terrain connexe est : La turbidité reflète la lumière dispersée par la matière en suspension et colloïdale.

Les détails des soumissions pour la surveillance en ligne de l'eau devraient porter sur la quantité, la destination, la date de livraison, le langage de documentation, l'emballage, les pièces de rechange, les accessoires d'étalonnage et la mise en service. Câble personnalisé, sortie analogique, support, cellule de flux ou passerelle peut affecter le prix et le délai.

Comment éviter une spécification trompeuse

Le principal risque commercial n'est pas simplement une lecture inexacte. Si les bulles, l'encrassement, la lumière perdue, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité, le propriétaire peut approuver une conception ou une réponse opérationnelle qui ne peut relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme. Le résultat peut être un coût de projet ou de service plus élevé même lorsque le matériel de terrain répond à sa spécification nominale.

Les distributeurs doivent conserver les détails de l'application derrière le modèle sélectionné. Les entrepreneurs devraient transmettre ces détails aux dessins et aux dossiers de mise en service. Pour la mesure de la turbidité de l'eau, une commande répétée n'est fiable que lorsque la portée, le matériau, la sortie, le câble et les accessoires correspondent à la fonction d'origine.

Utiliser la signature d'échec pour choisir l'action de maintenance

Un biais ascendant progressif qui tombe après le nettoyage suggère un revêtement optique; des pics positifs aigus peuvent indiquer des bulles ou des sédiments perturbés; une valeur plate peut indiquer une ligne d'échantillonnage bloquée ou des données discontinues. Enregistrer les données brutes et l'état du débit avant le zéro ou le réétalonnage. La forme de l'erreur indique souvent au technicien plus que le dernier numéro.

Les points d'eau potable à faible portée ont besoin de normes et de manipulations propres adaptées à leur gamme d'exploitation, tandis que les points d'eaux usées ont besoin de solides représentatifs et d'inspections optiques plus fréquentes. La méthode de service et la tolérance d'acceptation devraient donc être indiquées en mesurant les droits et non copiées entre les deux applications.

FAQ sur les décisions de projet

Q1: Quel symptôme devrait déclencher le service sur la mesure de la turbidité de l'eau?

De plus en plus de biais, de réponse lente, de bruit anormal, de données incroyablement plates ou d'un grand changement après le nettoyage sont des signatures utiles. Enregistrer la valeur telle que trouvée et l'état physique avant le service.

Q2: Quand l'étalonnage est-il justifié?

Étalonnage seulement après vérification de la propreté, de l'état de l'échantillon et de l'installation, et après une norme ou une référence valide confirme le biais. L'étalonnage ne peut réparer une partie sensible endommagée ou un mauvais point de mesure. Les données sur le terrain connexes sont les suivantes : La mesure de l'eau potable à basse portée nécessite une gamme et une discipline d'installation différentes des eaux usées à haute teneur en soufre.

Q3: Comment l'intervalle d'entretien doit-il être réglé?

Utiliser le manuel comme point de départ, puis réviser l'intervalle de dérive et d'encrassement observé dans la surveillance en ligne de l'eau. Relisez-le après des changements saisonniers, de chargement ou de traitement.

Q4: Qu'est-ce que RS485 Modbus L'acceptation RTU doit prouver?

Confirmer la polarité, l'adresse, le taux de baud, la parité, le registre, l'unité et la décimalisation à partir du périphérique de champ vers le PLC, RTU ou l'enregistreur de données. Testez ensuite la manipulation des données, la perte de communication et la reprise. Appliquer cette exigence lorsque l'équipe doit relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme.

Q5: Comment comparer la lecture de champ avec une référence?

Utiliser le même endroit et le même temps après stabilisation. Consigner la manipulation, la température, les unités, la méthode et l'incertitude de l'échantillon; un échantillon de prélèvement non assorti ne suffit pas pour approuver ou rejeter un point en ligne. L'enregistrement d'acceptation doit également indiquer cette contrainte de projet: le fait de mettre à zéro une fenêtre optique sale peut cacher le problème plutôt que de le corriger.

Q6: Quelle plage de référence NiuBoL est pertinente pour l'examen initial?

La famille de produits citée comprend 0-20.00, 0-100.0 ou 0-1000.0 NTU. Il s'agit d'une référence manuelle, et non d'une approbation automatique du modèle; les valeurs de routine, les pics crédibles et la matrice d'eau contrôlent toujours la sélection finale. La preuve sur le terrain connexe est : La turbidité reflète la lumière dispersée par la matière en suspension et colloïdale.

Q7: Pourquoi n'y a-t-il pas de prix réel du projet dans l'article?

NiuBoL doit citer la sonde de turbidité par rapport à la gamme réelle, câble, matériaux mouillés, montage, contrôleur, articles de nettoyage, quantité et destination. Un prix de projet numérique n'est pas indiqué parce que les manuels disponibles ne définissent pas une limite d'approvisionnement complète ou une liste de prix approuvée. À ce point de surveillance de l'eau en ligne, l'état pertinent du site est que les bulles, l'encrassement, la lumière errante, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité.

Q8: Quels éléments doivent être séparés dans la citation?

Séparer le capteur, le support ou la cellule de flux, les options de câble, contrôleur, passerelle, armoire, articles d'étalonnage, consommables, pièces de rechange, documentation, mise en service et fret. Cela empêche une plus petite offre d'apparaître moins chère qu'un point complet. Appliquer cette exigence lorsque l'équipe doit relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme.

Q9: Que devrait envoyer l'acheteur avec une enquête sur la mesure de la turbidité de l'eau?

Envoyez les données sur l'eau, les photographies ou les dessins, la sortie requise, la distance du câble, la quantité, la destination et le calendrier. Inclure le problème actuel : les bulles, l'encrassement, la lumière errante, la sédimentation et la mauvaise position de l'échantillon peuvent créer de faux événements de turbidité. Ce détail permet d'examiner la pertinence avant l'émission du prix.

Résumé

Pour la surveillance en ligne de l'eau, l'utilisation de la mesure de la turbidité de l'eau n'est justifiée que dans un plan de mesure et d'intervention défini. La sélection devrait permettre à l'équipe de lier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme sans ignorer que la mise à zéro d'une fenêtre optique sale peut cacher le problème plutôt que de le corriger.

Pour obtenir une offre NiuBoL spécifique au projet, attachez des données d'eau représentatives et la limite d'installation et de contrôle prévue. Matériel séparé, accessoires, pièces détachées et support pour que la comparaison commerciale reste traçable. Appliquer cette exigence lorsque l'équipe doit relier la fréquence de nettoyage et de vérification à la matrice d'eau et aux conséquences de l'alarme.
