Guide de sélection du capteur de turbidité pour la surveillance en ligne de la qualité de l’eau

Un capteur de turbidité est généralement acheté lorsque le projet doit détecter en permanence les particules en suspension. Le problème peut être une percée filtrante dans une usine d’eau, le ruissellement pluvial dans une rivière, le transfert de solides dans les eaux usées ou les algues, ainsi que des changements de sédiments dans un réservoir. L’acheteur doit d’abord définir la plage NTU attendue et l’action qui suit une alarme.

Ne choisissez pas le capteur de turbidité uniquement par la portée NTU

La portée est importante, mais la fenêtre optique, l’accès de nettoyage, le mouvement de l’eau et l’angle d’installation déterminent si le capteur reste utile. La surveillance de l’eau potable à basse portée nécessite une optique stable et une installation soignée. La surveillance des rivières ou des eaux usées nécessite un contrôle renforcé de l’encrassement et un plan pour les sédiments, les bulles et les débris flottants.

Vérification NiuBoL spécifications du capteur de turbidité

Les plages de turbidité vérifiées incluent de 0 à 20,00 NTU, 0 à 100,0 NTU et 0 à 1000,0 NTU. Les acheteurs doivent éviter de commander la gamme la plus large par défaut. Une application à faible plage nécessite une meilleure sensibilité à faible NTU, tandis qu’une rivière ou un point d’eaux usées sale nécessite suffisamment de marge pour gérer les événements sans saturer la lecture.

Tableau de sélection des candidatures

Là où le capteur se situe dans un système de surveillance

Un capteur de turbidité peut se connecter par RS485 Modbus RTU à un enregistreur de données, un PLC ou une passerelle IoT. Dans une station fluviale, la turbidité est souvent combinée au pH, au DO, à la conductivité, à la COD ou à l’azote ammoniac. Dans une station d’épuration, il peut être connecté à SCADA pour les enregistrements de performance du filtre et d’alarme.

Le nettoyage et la validation doivent être spécifiés

La mesure de la turbidité optique dépend d’une fenêtre de mesure propre. Si le site est isolé, incluez une méthode de nettoyage, un accès sécurisé et un registre de maintenance. Si la lecture est utilisée pour la conformité ou l’exploitation, conservez un contrôle de turbidité portable ou une procédure de référence en laboratoire afin que la valeur en ligne puisse être vérifiée après nettoyage ou événements intenses.

Détails de la RFQ qui empêchent la refonte

Pour un capteur de turbidité, envoyez le type d’eau, la portée attendue, la température, la pression, les photos d’installation, la longueur du câble, les besoins en sortie, le modèle du contrôleur ou de la passerelle, la quantité et le pays de destination. Inclure la portée normale de la NTU, la portée maximale des événements, la profondeur de l’eau, le type de solides, l’accès de nettoyage et si le point est monté en chenal ouvert, en réservoir, en tuyau ou en station.

Pour les sous-traitants, précisez également qui fournit l’armoire, le support, la ligne d’échantillonnage, l’alimentation, la protection contre les surtensions, la carte SIM ou le compte plateforme. Les éléments manquants de la lunette apparaissent généralement lors de la mise en service, lorsqu’ils sont plus coûteux à résoudre.

Erreur d’achat courante

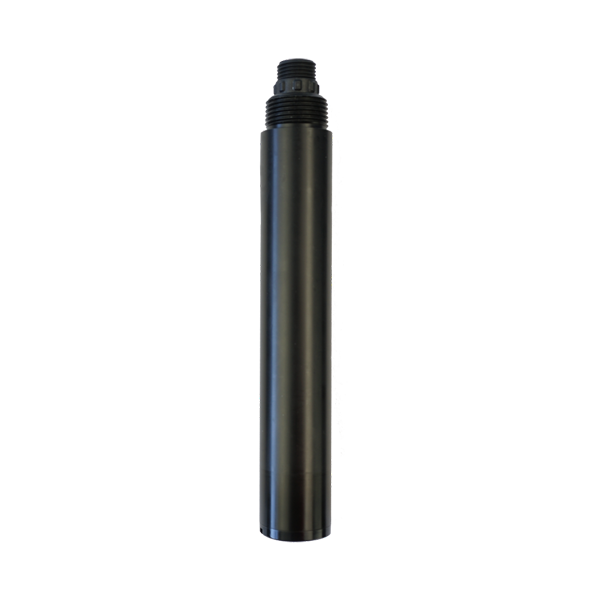

Une erreur courante est de considérer la turbidité et le TSS comme un même achat. La turbidité est normalement signalée dans la NTU et réagit à la diffusion de la lumière. Le TSS est une concentration de masse et dépend des caractéristiques locales des particules. Si le projet a besoin de solides en suspension en mg/L, discutez de l’étalonnage du TSS et des conditions d’application au lieu de supposer que NTU peut être converti directement.

La position d’installation détermine si la valeur NTU est utile

Un capteur de turbidité doit être placé là où l’eau est mélangée et représentative. Dans un tuyau, évitez les bulles fortes et les turbulences. Dans un chenal ouvert, évitez les coins morts et les endroits où les sédiments enfouissent la fenêtre optique. Dans une rivière, protégez le capteur des débris tout en le maintenant dans l’eau courante.

Pour de l’eau propre à faible intensité, même de petites bulles ou des dépôts de fenêtres peuvent être importants. Pour les eaux usées ou le ruissellement pluvial, le problème le plus important peut être l’encrassement rapide et la capacité des opérateurs à nettoyer le capteur en toute sécurité après un événement à forte teneur en solides.

Exemples de sélection de plage NTU

Utilisation des données après l'installation

Les données de turbidité devraient être liées à l’action. Une usine d’eau potable peut inspecter la filtration ou l’état des coagulants. Une station fluviale peut marquer des événements de tempête ou des ruissellements de chantiers. Une sortie d’eaux usées peut déclencher un prélèvement ou une inspection de procédé. Si aucune action n’est définie, un graphe de turbidité devient un bruit de fond.

Détails d’approvisionnement pour les intégrateurs

Les intégrateurs doivent confirmer RS485’adresse, la carte des registres, l’itinéraire du câble, l’alimentation et si la plateforme affiche NTU avec la décimale correcte. Ils doivent aussi confirmer si le client s’attend uniquement à la turbidité ou souhaite une estimation TSS. Si l’appel d’offres demande des solides en suspension en mg/L, le fournisseur devrait discuter d’un capteur TSS ou d’une corrélation de site au lieu de ne proposer que le NTU.

Pour NiuBoL projets, le devis doit séparer le capteur, le contrôleur ou le logger, le support de montage, les accessoires de nettoyage et toute plateforme requise. Cela facilite la comparaison des enchères et réduit les ajouts de champs.

Comment utiliser les données de turbidité après la mise en service

Les données du premier mois de turbidité doivent être examinées en fonction de la pluie, de l’opération du filtre, du calendrier de décharge, des registres de nettoyage et des événements connus du site. Cette revue aide à définir des seuils d’avertissement réalistes. Sans période de révision, un projet peut régler des alarmes trop serrées et créer du bruit, ou trop lâche et manquer des événements importants.

Pour un point de traitement de l’eau potable ou industriel, la tendance à la turbidité peut guider l’inspection du filtre et l’ajustement du procédé. Pour une station fluviale, la turbidité peut devoir être interprétée comme la précipitation, la conductivité et l’activité de construction en amont.

Limite d’approvisionnement pour les projets de turbidité

L’acheteur doit demander si le devis inclut uniquement la sonde ou aussi le contrôleur, le support, le câble, le registrateur de données, l’accessoire de nettoyage et la connexion de la plateforme. Les capteurs optiques installés dans des eaux difficiles nécessitent un dispositif de nettoyage pratique. Si cela manque dans le champ de vision, le système installé peut fonctionner uniquement pendant la première période de propreté.

NiuBoL soutien à la sélection est le plus fort lorsque l’acheteur fournit des photos de l’emplacement prévu, de la plage NTU prévue et de la raison du suivi. Ces informations modifient la portée recommandée et la méthode d’installation.

Exemple de projet : surveillance des sorties de filtre

Pour une sortie filtrante, le capteur de turbidité nécessite généralement une plage NTU plus faible et une condition d’échantillonnage stable. Un capteur à haute portée peut survivre à des événements de saleté, mais il peut ne pas fournir la sensibilité que l’opérateur attend à faible turbidité. L’acheteur doit définir la valeur normale, la valeur d’alarme et la valeur maximale de l’événement avant la sélection de la plage.

L’entrepreneur doit également planifier comment retirer les bulles de l’échantillon et comment nettoyer la fenêtre optique. Si des bulles apparaissent après une pompe ou une vanne, la tendance à la turbidité peut paraître pire que l’eau filtrée elle-même.

Plage du capteur de turbidité et contrôles de nettoyage

Avant de publier le bon de commande, l’acheteur doit confirmer par écrit cinq éléments : paramètre mesuré, plage attendue, point d’installation, signal de sortie et propriétaire de la maintenance. Ces cinq éléments évitent la plupart des malentendus entre les achats, l’ingénierie, les opérateurs de site et le fournisseur. Si un élément est inconnu, la RFQ devrait le préciser clairement au lieu de cacher l’incertitude.

Le devis doit également séparer le corps du capteur, le câble, le contrôleur ou le registrateur de données, l’accessoire de montage, les matériaux d’étalonnage ou de vérification, la passerelle de communication, l’emballage et les documents. Cela permet de comparer les fournisseurs selon leur portée réelle. Un prix plus bas n’est pas utile si l’acheteur découvre plus tard que le contrôleur, la cellule de flux, le support ou la carte du registre n’a pas été inclus.

Enregistrements de base de turbidité

Gardez le manuel d’utilisation, la définition du câblage, la carte de Modbus registre, le registre d’étalonnage, les photos d’installation, les réglages d’alarme, la liste de bagages et les suggestions de pièces de rechange dans un seul dossier. Pour les distributeurs et les entrepreneurs, ce dossier est également protégé après la vente. Lorsque l’utilisateur final demande de l’aide des mois plus tard, l’équipe de service peut voir ce qui a été fourni, comment cela a été installé et quelles hypothèses ont été prises lors de la mise en service.

Pour les appels d’offres, précisez si la production requise est la turbidité brute, l’alarme d’événement, une tendance à long terme ou des preuves de conformité. Ce sont des livrables différents. Un capteur acceptable pour la surveillance des tendances peut encore nécessiter une méthode de référence si le propriétaire doit signaler les valeurs officielles à une autorité externe ou à un superviseur de projet.

Pour les projets de turbidité, la vérification finale doit comparer le NTU normal, le NTU d’alarme et le NTU d’événement maximal. Un capteur sélectionné uniquement pour l’événement maximal peut être faible à faibles valeurs d’eau propre, tandis qu’un capteur à faible portée peut saturer lors d’événements pluviaux ou d’eaux usées.

FAQ sur les décisions de projet

Q1 : Que mesure un capteur de turbidité ?

R : Il mesure la diffusion optique causée par des particules en suspension et rapporte généralement la turbidité dans les NTU.

Q2 : Quelles NiuBoL plages de turbidité sont vérifiées ?

R : Les plages vérifiées incluent de 0 à 20,00 NTU, 0 à 100,0 NTU et 0 à 1000,0 NTU, avec une résolution dépendant de la plage.

Q3 : La plage la plus large est-elle toujours meilleure ?

R : Non. Choisissez une plage basse pour la sensibilité à l’eau propre et une plage plus élevée pour l’eau sale ou la surveillance d’événements.

Q4 : Les capteurs de turbidité peuvent-ils se connecter à SCADA ?

R : Oui. NiuBoL capteurs de turbidité prennent en charge RS485 Modbus RTU pour l’intégration PLC, data logger, RTU ou SCADA.

Q5 : Qu’est-ce qui cause des relevés de turbidité instables ?

R : Les bulles, les fenêtres optiques sales, l’enfouissement des sédiments, les algues, un mauvais débit et des points d’échantillonnage non représentatifs sont des causes fréquentes.

Q6 : La turbidité est-elle la même que la TSS ?

R : Non. La turbidité est la NTU optique, tandis que la TSS est la concentration de solides en suspension. La corrélation peut nécessiter une calibration spécifique au site.

Q7 : Qu’est-ce qui doit être testé avant la rétrocession ?

R : Vérifier la lecture de base, l’effet de nettoyage, la communication, le seuil d’alarme, les données historiques et la comparaison avec une méthode de référence.

Q8 : Quand l’auto-nettoyage est-il utile ?

R : L’auto-nettoyage est utile dans les zones éloignées, riches en algues, riches en sédiments ou en eaux usées où le nettoyage manuel coûte cher.

Q9 : Quelles informations doivent être envoyées pour sélection ?

R : Envoyer le type d’eau, NTU normal et maximum, photos d’installation, puissance, sortie, longueur du câble et accès à la maintenance.

Résumé

Un capteur de turbidité doit être sélectionné selon la portée, l’état de l’eau et l’accès à la maintenance. Les spécifications NTU vérifiées ne sont que le point de départ. Pour une surveillance en ligne stable, les acheteurs doivent définir le point d’installation, la méthode de nettoyage RS485 l’intégration et la procédure de vérification des références. NiuBoL capteurs de turbidité peuvent assurer la surveillance de l’eau potable, des rivières, des réservoirs et des eaux usées lorsque ces conditions sont claires.
