Chlore résiduel dans l’eau potable : sélection de capteurs pour une surveillance sûre de la désinfection

Le chlore résiduel est conservé dans l’eau potable pour maintenir la désinfection dans les usines de traitement et les réseaux de distribution. Le défi technique n’est pas d’éliminer complètement le chlore, mais de le maintenir dans une plage contrôlée qui protège la sécurité microbiologique sans dosage excessif.

Pourquoi l'eau potable utilise du chlore résiduel

Le chlore est largement utilisé car il est efficace et économique pour tuer les micro-organismes pathogènes. Une fois que le chlore réagit avec les bactéries, les matières organiques et les substances réductrices, la quantité restante est appelée chlore résiduel.

Un niveau résiduel dans le réseau permet d'éviter une recontamination lors du transport dans les canalisations municipales, les réseaux communautaires et les réservoirs de stockage. Si le chlore résiduel est trop faible, le risque pour la sécurité microbienne augmente. S'il est trop élevé, les problèmes de goût, d'odeur, d'irritation et de sous-produits augmentent.

Chlore libre, chlore combiné et chlore total

Le chlore libre comprend les formes HOCl, OCl et le chlore dissous. Le chlore combiné comprend des composés chloramines tels que NH2Cl, NHCl2 et NCl3. Le chlore résiduel total est la somme du chlore libre et du chlore combiné.

Les documents de passation des marchés doivent indiquer la valeur requise. De nombreux points de contrôle de l'eau potable se concentrent sur le chlore résiduel libre, tandis que certains projets demandent le chlore total. La sélection d’une mauvaise cible de mesure peut créer des conflits d’acceptation.

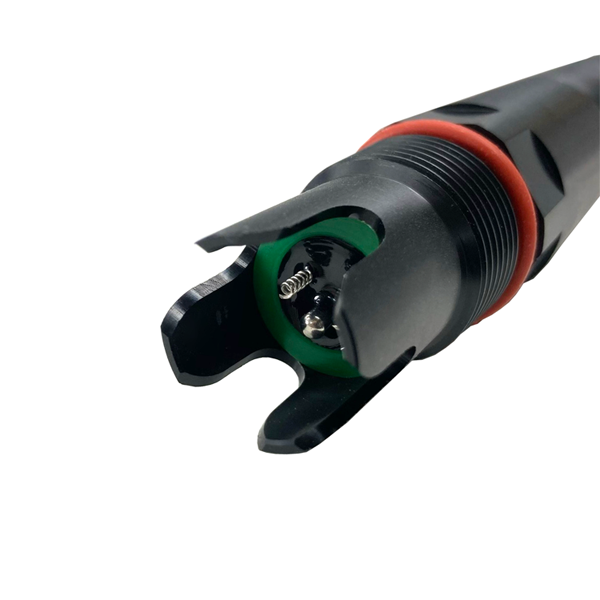

Où les capteurs de chlore en ligne ajoutent de la valeur

Les capteurs de chlore résiduel en ligne sont utiles aux points de vente des usines, aux points du réseau de distribution, aux installations d'eau en bouteille, aux piscines, aux projets de refroidissement de l'eau en circulation et de traitement de l'eau. La valeur du capteur peut être envoyée à PLC, SCADA, à un enregistreur ou à une passerelle IoT via RS485 Modbus RTU.

Étant donné que le comportement du chlore est affecté par le pH, la température, le temps de contact et la demande en eau, le capteur de chlore est souvent intégré à la surveillance du pH et de la turbidité. Cela donne aux opérateurs un meilleur contexte qu’un seul indice de chlore.

Paramètres techniques pour l'examen des achats

Scénarios d'application

Sortie d'usine d'eau

Défi de l'environnement du site :L'usine doit maintenir une désinfection résiduelle après le traitement.

Schéma d'intégration du système :Installez le chlore résiduel en ligne avec les données de pH et de débit.

Valeur utilisateur délivrée :Les opérateurs peuvent contrôler le dosage et conserver des preuves de la sécurité de l’eau.

Terminal du réseau de distribution

Défi de l'environnement du site :Le chlore résiduel peut se décomposer avant que l’eau n’atteigne les utilisateurs finaux.

Schéma d'intégration du système :Déployez une surveillance aux points terminaux ou aux réservoirs de stockage.

Valeur utilisateur délivrée :Le service public reçoit une alerte précoce en cas de faible risque résiduel.

Eau en bouteille ou ligne de remplissage

Défi de l'environnement du site :Le contrôle de la désinfection doit être stable sans résidus excessifs.

Schéma d'intégration du système :Utilisez la surveillance en ligne avant le remplissage et pendant la vérification du processus.

Valeur utilisateur délivrée :Les équipes qualité obtiennent des enregistrements continus pour le contrôle des processus.

Eau de piscine

Défi de l'environnement du site :Trop de chlore irrite les utilisateurs, tandis que trop peu augmente les risques en matière d'hygiène.

Schéma d'intégration du système :Intégrez la surveillance du chlore et du pH avec des alarmes.

Valeur utilisateur délivrée :Les opérateurs peuvent concilier hygiène et confort.

Guide de sélection des capteurs de chlore résiduel

• Définissez si du chlore libre ou du chlore total est requis.
• Confirmer la plage : faible concentration résiduelle d'eau potable ou concentration de processus plus élevée.
• Vérifiez le débit de l'échantillon, la plage de pH et l'état de la pression.
• Utilisez RS485 Modbus RTU pour PLC ou l'intégration d'une plateforme distante.
• Plan de comparaison de référence et procédure d’étalonnage.

Notes d'intégration et de maintenance

• Installer après un temps de mélange et de contact adéquat.
• Évitez les lignes d’échantillonnage stagnantes et les bulles.
• Associez le chlore au pH là où les performances de désinfection sont importantes.
• Documentez les unités, les niveaux d’alarme et la mise à l’échelle des registres.
• Nettoyer et calibrer selon la qualité de l'eau et les règles du site.

Logique de contrôle pour les usines d'eau et les réseaux

Le contrôle du chlore résiduel doit être conçu autour de l’emplacement du point de mesure. En sortie d'une usine d'eau, le capteur permet de vérifier la stabilité du dosage après mélange et temps de contact. À la fin d'un réseau de distribution, la même valeur devient un avertissement précoce en cas de dégradation du chlore, de contamination des canalisations, de long temps de rétention ou de vieillissement excessif de l'eau.

Un système pratique sépare généralement les niveaux d’alarme en conditions de résidu faible, de résidu élevé et de maintenance du capteur. Les alarmes résiduelles faibles protègent la sécurité microbiologique, les alarmes résiduelles élevées empêchent le surdosage et les alarmes de maintenance rappellent à l'opérateur d'inspecter le débit de l'échantillon, l'état des électrodes et les enregistrements d'étalonnage.

Pourquoi le pH et la température devraient être inclus

Les performances du chlore libre changent avec le pH car l’équilibre entre l’acide hypochloreux et l’ion hypochlorite change. La température affecte également la vitesse de réaction et la réponse du capteur. Une lecture de chlore sans contexte de pH et de température peut être techniquement correcte mais opérationnellement incomplète.

C'est pour cette raison que de nombreux projets B2B combinent le chlore résiduel avec la surveillance du pH, de la turbidité et du débit. Cela donne aux intégrateurs de systèmes une base plus solide pour le contrôle du dosage et donne aux opérateurs de meilleures preuves en cas de plaintes concernant la qualité de l'eau ou de demandes anormales de désinfection.

Risques d’approvisionnement à éviter

L'erreur d'approvisionnement la plus courante consiste à demander un capteur de chlore sans spécifier le chlore libre, le chlore total, la pression de l'échantillon, la plage de pH et l'interface de sortie. Un autre problème fréquent est l'installation du capteur à un point stagnant où l'eau ne représente pas le processus réel.

Avant de commander, les acheteurs doivent confirmer si une Flow Cell est requise, si l'armoire est équipée d'une entrée RS485 ou 4-20 mA, si la plate-forme de surveillance a besoin des détails du registre Modbus et comment l'étalonnage sera effectué après l'installation.

Points de consigne pratiques et limites de contrôle

Le contrôle du chlore résiduel doit commencer par l'objectif réglementaire, mais le point de consigne technique doit également tenir compte de la longueur des tuyaux, de l'âge de l'eau, de la température, du pH et de la demande en substances organiques ou inorganiques. Une valeur suffisante en sortie d'installation peut devenir trop faible aux bornes du réseau après un long temps de séjour.

Dans les projets où le capteur est lié à un équipement de dosage, la stratégie de contrôle doit inclure des limites d'alarme supérieure et inférieure, la gestion des défauts du capteur et une procédure de vérification manuelle. Cela empêche le contrôleur de surdoser en raison d'une ligne d'échantillon bloquée, de bulles d'air ou d'un problème de maintenance.

Comment spécifier le point de mesure du chlore

Un bon point de mesure présente un débit représentatif, une pression stable, un mélange adéquat et un temps de contact suffisant après le dosage. Le capteur ne doit pas être installé dans un tronçon mort ou à un endroit où le chlore fraîchement dosé ne s'est pas mélangé uniformément. Pour la surveillance des terminaux, l'emplacement doit représenter un risque réel sur le réseau plutôt qu'une simple commodité.

L'installation par cellule à circulation est souvent préférée pour le chlore résiduel en ligne, car elle permet de contrôler les conditions des échantillons et facilite la maintenance. L'acheteur doit confirmer si le site peut fournir un flux d'échantillon stable dans les conditions de fonctionnement du capteur.

Utilisation des données pour les services publics, les OEM et les intégrateurs

Pour un service public, les données sur le chlore résiduel soutiennent l’assurance de la désinfection et la supervision du réseau de distribution. Pour un équipementier OEM, il peut être intégré dans des skids de traitement d’eau packagés. Pour un intégrateur IoT, la sortie RTU RS485 Modbus permet de construire une surveillance à distance multipoint avec des alarmes horodatées.

La documentation utile du projet doit inclure les espèces de chlore mesurées, la plage, l'unité, l'adresse Modbus, la carte du registre, l'intervalle d'étalonnage, les exigences de débit d'échantillon et la relation entre les lectures de chlore, de pH et de température.

Transfert du projet et exploitation à long terme

Un projet de chlore résiduel ne doit pas se terminer par un simple test de signal réussi. Le fichier de transfert doit enregistrer le point d'échantillonnage, la disposition de la cellule à circulation, le liquide d'étalonnage ou la méthode de référence, les paramètres d'alarme, les paramètres de communication Modbus et la responsabilité de maintenance de routine.

Pour un fonctionnement à long terme, l'acheteur doit comparer les données en ligne avec une méthode fiable sur le terrain ou en laboratoire pendant la première période d'exploitation. Une fois la relation locale confirmée, les données du capteur deviennent plus utiles pour l'examen du dosage, la supervision du réseau et l'investigation des événements anormaux.

Causes courantes des litiges liés à la lecture du chlore

Les problèmes de lecture proviennent généralement de cibles de mesure peu claires, d'un flux d'échantillon instable, d'une interprétation incorrecte du pH ou d'une comparaison de données en ligne avec un test manuel effectué à un moment différent. Le projet devra définir la méthode de comparaison avant acceptation.

Lorsque le capteur, le point d'échantillonnage et la référence manuelle sont alignés, les données sur le chlore deviennent plus faciles à défendre dans le cadre des opérations quotidiennes et plus faciles à comprendre pour les superviseurs à distance.

C'est également la raison pour laquelle les dessins du projet doivent marquer le point d'échantillonnage exact, et pas seulement l'emplacement de l'armoire à instruments.

FAQ

Q1 : Qu’est-ce que le chlore résiduel dans l’eau potable ?

Le chlore résiduel est le chlore restant après les réactions de désinfection, utilisé pour maintenir la protection microbienne à travers les réservoirs de stockage et les réseaux de distribution.

Q2 : Pourquoi le chlore résiduel ne devrait-il pas être nul dans un réseau de distribution ?

Un résidu nul peut indiquer une perte de protection contre la désinfection et un risque accru de repousse microbienne ou de contamination dans le réseau de canalisations.

Q3 : Quelle est la différence entre le chlore libre et le chlore total ?

Le chlore libre comprend les espèces de chlore actif telles que HOCl et OCl-. Le chlore total comprend le chlore libre et le chlore combiné tel que les chloramines.

Q4 : Où doit-on installer un capteur de chlore résiduel en ligne ?

Il doit être installé à des points représentatifs tels qu'une sortie d'usine, un terminal de distribution, une sortie de réservoir de stockage ou une ligne de traitement après un temps de mélange et de contact adéquat.

Q5 : Pourquoi le pH est-il important pour la surveillance du chlore ?

Le pH affecte l’équilibre entre l’acide hypochloreux et l’ion hypochlorite, ce qui modifie l’efficacité de la désinfection et l’interprétation de la lecture du chlore.

Q6 : Quelle plage convient à la surveillance des résidus d’eau potable ?

La surveillance à plage basse, telle que 0 à 2 000 mg/L, convient généralement au contrôle des résidus dans l'eau potable, tandis que les plages plus élevées conviennent aux applications de traitement.

Q7 : Comment RS485 Modbus RTU aide-t-il les projets de chlore ?

RS485 Modbus RTU permet au capteur de chlore de se connecter aux passerelles PLC, SCADA, RTU ou cloud pour les alarmes, les enregistrements et la supervision du dosage à distance.

Q8 : Quelles conditions du site doivent être confirmées avant de sélectionner un capteur de chlore ?

Confirmez les espèces de chlore, la plage de pH, la pression, la température, le débit de l'échantillon, la méthode d'installation, le signal de sortie et les exigences d'étalonnage.

Q9 : Les données sur le chlore résiduel peuvent-elles contrôler directement les pompes doseuses ?

Il peut prendre en charge le contrôle du dosage lorsque le système comprend un échantillonnage stable, des points de consigne vérifiés, une gestion des défauts et une logique de sécurité manuelle.

Q10 : Quelle documentation un fournisseur doit-il fournir pour le transfert du projet ?

Le fournisseur doit fournir la portée, la précision, le câblage, les informations du registre Modbus, les étapes d'étalonnage, les notes d'installation et le calendrier de maintenance.

Résumé

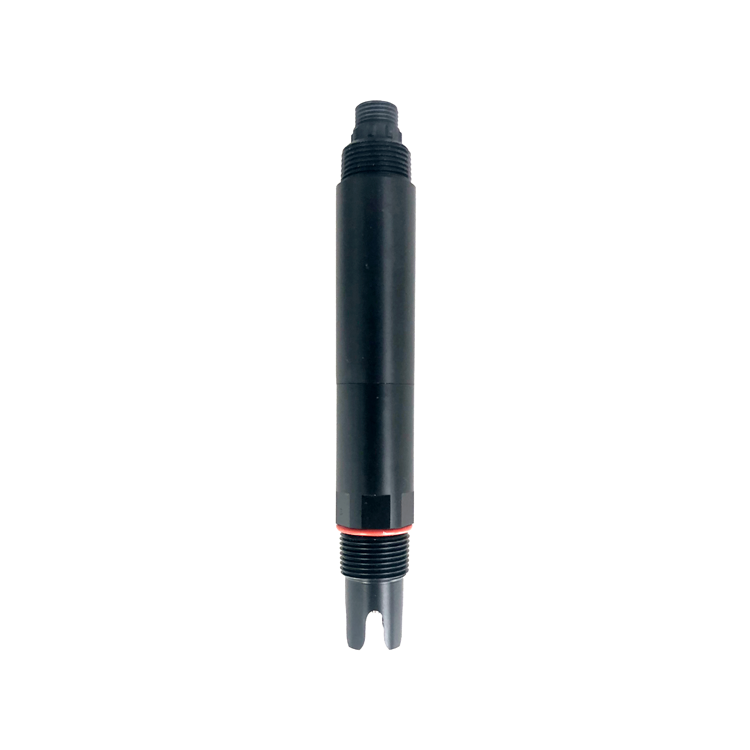

La surveillance du chlore résiduel favorise la salubrité de l’eau potable et une désinfection contrôlée. Les capteurs NiuBoL NBL-WQ-CL offrent une intégration numérique pour les usines de traitement de l'eau, les réseaux et les systèmes de traitement qui nécessitent des données stables sur le chlore.
