principe de fonctionnement du capteur de niveau de liquide

Le capteur de niveau de liquide est un dispositif de surveillance de la hauteur des liquides, largement utilisé dans de nombreux domaines tels que l'industrie, la protection de l'environnement et l'hydrologie. Il convertit les informations de hauteur de liquide en signaux électriques ou numériques grâce à divers principes physiques pour l'enregistrement, le contrôle ou la surveillance.

Le capteur de niveau de liquide est divisé en types suivants :

1. Capteur de niveau de liquide à flotteur : il utilise un flotteur pour flotter dans le liquide et en mesurer le niveau. Le flotteur se déplace avec le niveau du liquide, et ce mouvement est converti en un signal électrique émis par un dispositif mécanique.

2. Capteur de niveau de liquide capacitif : le niveau est déterminé en mesurant la différence de capacité entre le liquide et le capteur. Toute variation de niveau de liquide entraîne des variations de capacité, et le niveau est déterminé en mesurant ces variations.

3. Capteur de niveau de liquide piézorésistif : Basé sur le principe de la pression hydrostatique du liquide, cette pression est convertie en signal électrique. L'élément sensible à l'intérieur du capteur détecte la pression du liquide et génère un signal électrique proportionnel à la hauteur du niveau.

Le capteur de niveau de liquide peut également être divisé en deux catégories : avec et sans contact :

- Capteur de niveau de liquide à contact : tel que flotteur, flotteur, hydrostatique, etc., ce type de capteur est directement en contact avec le liquide mesuré, grâce au changement de quantité physique pour mesurer le niveau de liquide.

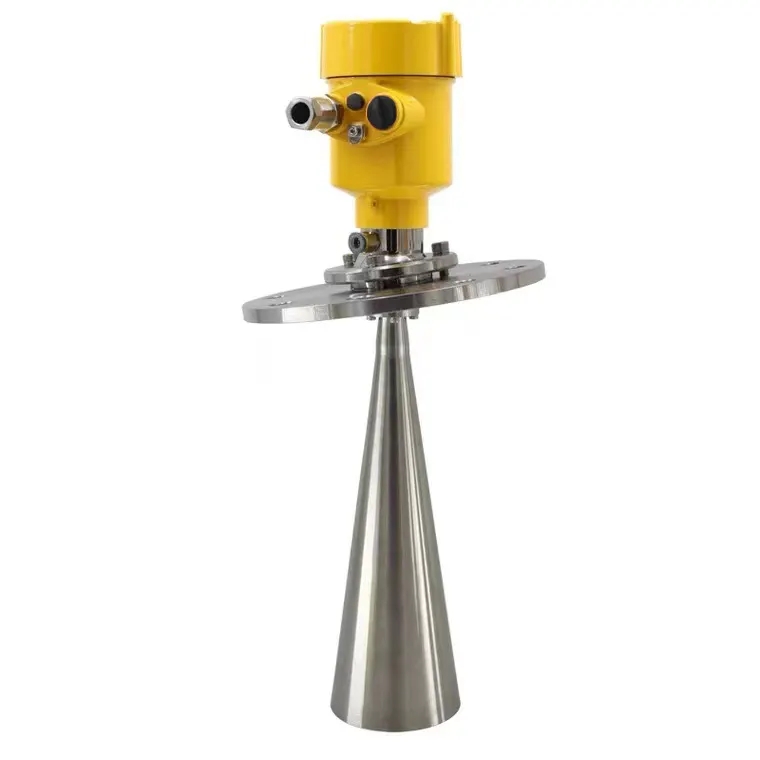

- Capteur de niveau de liquide sans contact : comme le capteur de niveau de liquide à ultrasons et le capteur de niveau de liquide radar, ils n'entrent pas directement en contact avec le liquide, mais en transmettant des ondes acoustiques ou électromagnétiques et en recevant son signal réfléchi pour mesurer le niveau de liquide.

Principe de fonctionnement du capteur de niveau de liquide :

Le principe de fonctionnement des capteurs de niveau de liquide varie selon leur type et leur réalisation, mais ils peuvent être classés en plusieurs catégories principales : hydrostatique, à flotteur, capacitif, ultrasonique et optique. Voici les principes de fonctionnement de ces types de capteurs :

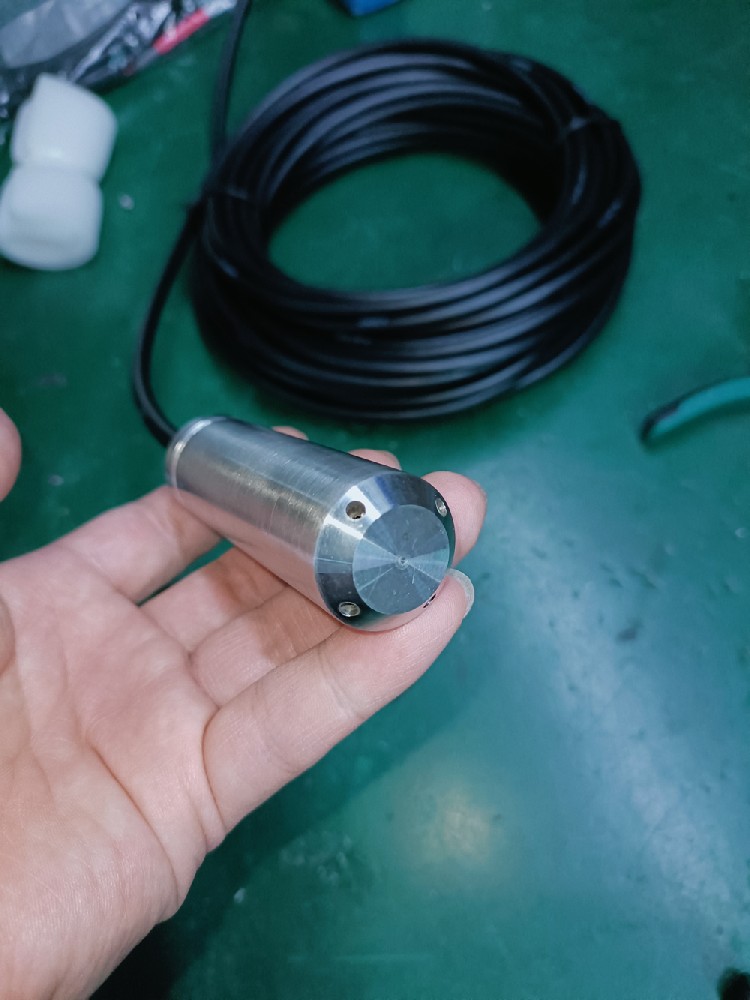

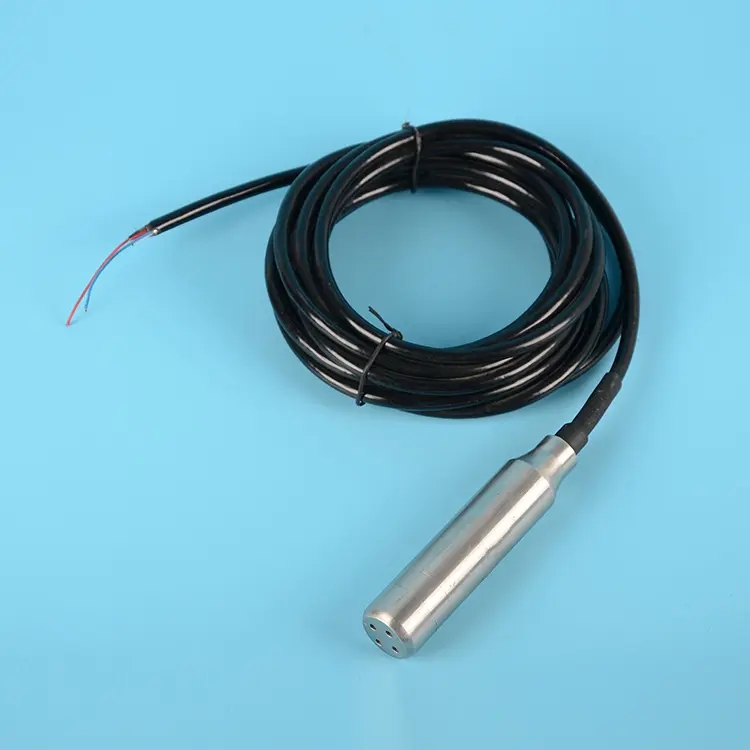

1. Capteur de niveau de liquide hydrostatique

Le capteur de niveau de liquide hydrostatique fonctionne selon le principe selon lequel la pression statique du liquide est proportionnelle à sa hauteur. Lorsque le transmetteur de niveau (capteur) est placé dans le liquide mesuré à une certaine profondeur, la pression à sa surface peut être calculée selon une formule liée à la densité du liquide, à l'accélération de la pesanteur et à la profondeur du transmetteur. Le capteur introduit la pression du liquide dans la chambre à pression positive à travers l'acier inoxydable conducteur d'air. Parallèlement, la pression atmosphérique à la surface du liquide est connectée à la chambre à pression négative du capteur pour contrebalancer la pression atmosphérique à l'arrière du capteur, afin de mesurer la pression statique précise du liquide. Ce signal de pression est converti et compensé en un signal de sortie de courant (par exemple, 4-20 mA), utilisé pour indiquer la hauteur du liquide.

2. Capteur de niveau de liquide à flotteur

Le capteur de niveau de liquide à flotteur utilise le principe de la montée et de la descente du flotteur avec le niveau du liquide pour détecter ce dernier. Le flotteur est généralement équipé de matériaux magnétiques ou de composants électroniques. Lorsque le flotteur monte et descend avec le niveau du liquide, il active les matériaux magnétiques ou les composants électroniques internes pour produire des variations de signal correspondantes. Ces variations peuvent être converties en indication de niveau de liquide après traitement. Le capteur de niveau de liquide à flotteur se caractérise par une structure simple et une grande fiabilité.

3. Capteur de niveau de liquide capacitif

Le capteur de niveau de liquide capacitif utilise la variation de la valeur de capacité entre le milieu mesuré et la sonde pour détecter le niveau de liquide. Lorsque le niveau de liquide augmente, la constante diélectrique entre le milieu mesuré et la sonde change, ce qui entraîne une variation de la valeur de capacité. Cette variation est convertie et compensée par un circuit pour indiquer le niveau de liquide. Le capteur de niveau de liquide capacitif offre des caractéristiques de mesure sans contact, une grande précision et une excellente fiabilité.

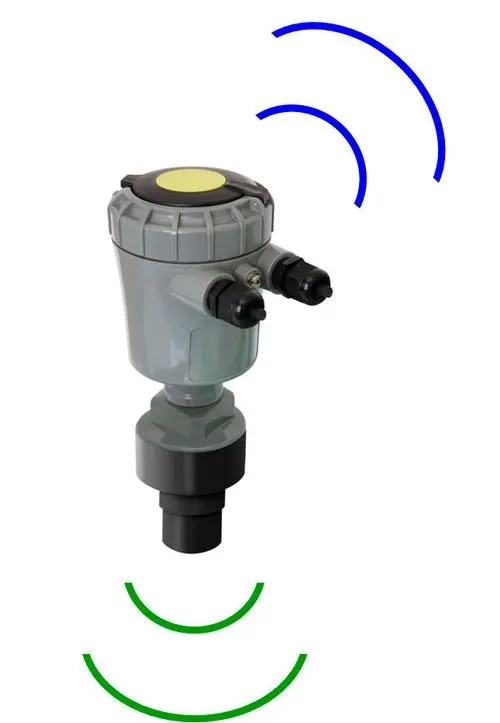

4. Capteur de niveau de liquide à ultrasons

Le capteur de niveau de liquide à ultrasons mesure le niveau du liquide en transmettant des impulsions ultrasonores à la surface du liquide et en recevant les ondes réfléchies. Le capteur émet les impulsions ultrasonores et reçoit les ondes réfléchies après un certain temps, la différence de temps étant proportionnelle à la distance entre le niveau du liquide et le capteur. La mesure et le calcul de cette différence de temps permettent d'obtenir la hauteur du liquide. Le capteur de niveau de liquide à ultrasons se caractérise par une mesure sans contact, une large plage de mesure et une grande précision.

5. Capteur optique de niveau de liquide

Le capteur optique de niveau de liquide utilise le principe de réflexion ou de réfraction de la lumière à l'interface entre le liquide et l'air pour détecter le niveau de liquide. Le capteur émet un faisceau lumineux vers la surface du matériau et enregistre la lumière réfléchie ou réfractée par la surface grâce à une cellule photoélectrique ou un autre composant. La hauteur du liquide est déterminée en fonction de la variation de la lumière. Le capteur optique de niveau de liquide se caractérise par un temps de réponse rapide et une grande précision.

Comment choisir un capteur de niveau de liquide ?

Choisir le bon capteur de niveau de liquide est un processus qui prend en compte plusieurs facteurs. Voici quelques étapes et considérations clés pour vous aider à choisir le bon capteur de niveau de liquide :

1. Déterminer les exigences de mesure :

   - Milieu de mesure : le type de liquide à mesurer (par exemple, eau, huile, solution acido-basique, etc.).

   - Plage de mesure : La hauteur de mesure maximale et minimale du liquide.

   - Précision de mesure : La précision ou la résolution de mesure souhaitée.

2. Conditions environnementales :

   - Température : La température ambiante à laquelle le capteur fonctionne.

   - Pression : La pression dans le récipient où se trouve le liquide.

   - Corrosivité : si le liquide est corrosif ou non, et si le capteur en matériau spécial est nécessaire.

3. Type de capteur :

   - Contact et sans contact : Sélectionné selon que le contact direct avec le liquide est requis.

   - Type à flotteur, type capacitif, type à ultrasons, etc. : choisissez en fonction de différents principes de fonctionnement et scénarios d'application.

4. Signal de sortie :

   - Signal analogique (ex : 4-20mA) ou signal numérique (ex : RS485, I2C) : à choisir en fonction des besoins du système de contrôle et de l'équipement de surveillance.

5. Méthode de montage :

   - Montage latéral, montage supérieur ou montage inférieur : choisissez en fonction de la structure du conteneur et de l'espace d'installation.

6. Exigences d'alimentation :

   - Confirmez la tension de fonctionnement et la consommation électrique du capteur pour garantir qu'une alimentation électrique stable peut être fournie sur le site.

7. Certification et normes :

   - Sélectionnez des capteurs conformes aux normes et certifications industrielles pertinentes pour garantir la qualité et la sécurité.

8. Budget et entretien :

   - Tenez compte du coût d’achat et du coût d’entretien du capteur.

9. Fournisseurs et service après-vente :

   - Sélectionnez des fournisseurs réputés et tenez compte de leur support technique et de leur service après-vente.

En suivant les étapes ci-dessus, vous pouvez présélectionner le capteur de niveau de liquide qui répond à vos besoins spécifiques, et il est préférable d'effectuer des tests sur site ou de consulter un professionnel avant de prendre une décision finale.

En résumé, les capteurs de niveau de liquide fonctionnent selon différents principes, mais ils reposent tous sur la variation d'une grandeur physique pour détecter la hauteur du liquide. En pratique, chaque capteur de niveau de liquide a ses propres applications et avantages. Lors de votre choix, vous devez prendre en compte des facteurs tels que les caractéristiques du liquide, la plage de mesure, les exigences de précision, les conditions environnementales, etc., afin de choisir le capteur de niveau de liquide le plus adapté.
