Capteur d'humidité du sol TDR VS Capteur d'humidité du sol FDR

Les capteurs d'humidité du sol FDR (réflectance dans le domaine fréquentiel) et TDR (réflectance dans le domaine temporel) sont deux technologies modernes couramment utilisées pour la mesure non destructive de la teneur en humidité du sol. Ils s'appuient sur les propriétés de propagation des ondes électromagnétiques dans le sol pour évaluer sa constante diélectrique et ainsi en déduire sa teneur en humidité.

Capteur d'humidité du sol FDR (réflectance dans le domaine fréquentiel)

Principe de mesure : Les capteurs FDR utilisent la variation de fréquence des ondes électromagnétiques haute fréquence pour calculer la constante diélectrique du sol. Lorsque les ondes électromagnétiques se propagent dans des milieux présentant différentes constantes diélectriques, leur réponse en fréquence change et, en analysant ces variations, la teneur en humidité du sol peut être déterminée.

Capteur d'humidité du sol  TDR (réflectance dans le domaine temporel)

- Principe de mesure : Le capteur TDR envoie une impulsion électromagnétique haute fréquence le long de la ligne de transmission dans le sol, et calcule la constante diélectrique en fonction du temps de propagation de l'onde électromagnétique dans le sol, puis obtient la teneur en humidité.

Capteur d'humidité du sol TDR vs capteur d'humidité du sol FDR :

La précision des capteurs FDR (réflectance dans le domaine fréquentiel) et TDR (réflectance dans le domaine temporel) varie selon les types de sol, ce qui est principalement lié aux caractéristiques physiques du sol, telles que la constante diélectrique, la teneur en sel, la densité, etc.

- Sols de marée : Dans les sols à forte teneur en humidité tels que les sols de marée, il a été démontré que les capteurs d'humidité du sol TDR peuvent avoir une précision de mesure supérieure à celle du FDR. Cela peut être dû au fait que la technologie TDR est plus adaptable aux conditions du sol, en particulier dans des conditions d'humidité élevée.

Sols rouges et noirs : Dans ces sols, la précision de mesure des capteurs d'humidité FDR pourrait être supérieure. Cela suggère que, dans certains types de sols, les FDR peuvent mieux correspondre aux propriétés du sol, en particulier lorsque les variations de constante diélectrique sont plus complexes.

- Universalité : Dans l'ensemble, le capteur d'humidité du sol TDR est considéré comme plus universel sur une large gamme de types de sols, ce qui signifie que ses performances sont relativement stables dans différentes conditions de sol, mais cela peut également s'accompagner d'un coût et d'une complexité plus élevés.

- Influence des propriétés du sol : La salinité, la structure et la teneur en matière organique du sol affecteront les mesures des deux capteurs. Le FDR, en raison de son principe de fonctionnement, peut ne pas être aussi sensible que le TDR aux changements de conductivité du sol, ce qui peut être un avantage dans les sols très salins.

- Exigences d'étalonnage : Quelle que soit la technologie, la précision dépend d'un étalonnage correct du sol. Certains types de sols peuvent nécessiter des courbes d'étalonnage spécifiques pour garantir des mesures précises.

Par conséquent, lors de la sélection d'un capteur d'humidité du sol FDR ou TDR pour la surveillance à long terme ou d'un type de sol spécifique, les caractéristiques spécifiques du sol doivent être prises en compte et un étalonnage ciblé peut être nécessaire pour garantir l'obtention des données les plus précises.

La raison pour laquelle les capteurs TDR (réflectance dans le domaine temporel) ont une précision de mesure plus élevée dans les sols humides que les capteurs FDR (réflectance dans le domaine fréquentiel) peut être liée aux facteurs suivants :

1. Sensibilité aux variations de la constante diélectrique : les sols humides présentent généralement une teneur en eau élevée, ce qui entraîne des variations importantes de la constante diélectrique. La technique TDR calcule la constante diélectrique, et donc la teneur en eau, en analysant le temps de propagation d'une onde électromagnétique dans le sol. Dans des conditions de forte humidité, cette mesure directe du temps peut être plus sensible aux faibles variations de la constante diélectrique, fournissant ainsi une estimation plus précise de la teneur en eau.

2. Compensation de la salinité et de la conductivité : La capacité du capteur d'humidité du sol TDR à mesurer indépendamment la conductivité du sol permet de corriger les mesures d'humidité dans les environnements à forte salinité, où les sols soumis aux marées peuvent contenir des niveaux élevés de sels solubles. En compensant les effets de la conductivité, le TDR peut refléter plus précisément les variations d'humidité et éviter les interférences dues au sel.

3. Gestion de l'atténuation du signal : Dans les sols à forte teneur en humidité, l'atténuation des ondes électromagnétiques peut varier. En contrôlant et en analysant précisément les caractéristiques temporelles des ondes réfléchies, la technique TDR permet de mieux gérer cette atténuation et de maintenir la précision de la mesure.

4. Adaptable : les capteurs d'humidité du sol TDR sont conçus pour gérer des conditions de sol complexes, et leur adaptabilité aux types et conditions de sol peut être plus prononcée dans des conditions extrêmes telles que les sols de marée.

En revanche, les capteurs d'humidité du sol FDR, tout en fournissant des mesures très précises dans la plupart des situations, peuvent voir leurs performances diminuer dans certaines conditions, comme une humidité élevée et potentiellement une conductivité élevée, notamment lorsque de subtiles variations d'humidité doivent être distinguées avec précision. Par conséquent, dans des environnements tels que les sols intertidaux, les avantages de mesure du TDR sont encore plus marqués.

Comparaison des prix des capteurs d'humidité du sol TDR et FDR

Les raisons du prix moins élevé des capteurs FDR (Frequency Domain Reflectance) par rapport aux capteurs TDR (Time Domain Reflectance) sont principalement liées à la complexité technique et aux coûts des composants :

1. Simplicité technique : les capteurs d'humidité du sol FDR utilisent des ondes électromagnétiques à une fréquence unique ou à une gamme limitée de fréquences pour mesurer la constante diélectrique du sol, ce qui implique généralement des composants électroniques et des conceptions relativement simples qui ne nécessitent pas les générateurs d'impulsions complexes et les systèmes d'acquisition de données à grande vitesse requis pour le TDR.

2. Coût de production : Étant donné que le FDR fonctionne sur un principe relativement simple, son processus de production peut être plus facile à standardiser et à produire en masse, ce qui réduit directement le coût de fabrication.

3. Conception du circuit : la conception du circuit des FDR ne nécessite généralement pas le traitement de signaux à grande vitesse ni de mesures temporelles précises, ce qui signifie que des composants électroniques à moindre coût peuvent être utilisés.

4. Étalonnage et application : les capteurs d'humidité du sol FDR peuvent être conçus pour être plus dépendants de types de sol spécifiques, mais cela signifie également qu'ils peuvent être optimisés pour des conditions courantes, réduisant ainsi la complexité et donc les coûts.

5. Maintenance et fonctionnement : les capteurs d'humidité du sol FDR sont souvent conçus pour être plus conviviaux, réduisant ainsi la complexité et le coût de la maintenance et du fonctionnement à long terme.

6. Positionnement sur le marché : La popularité des capteurs d'humidité du sol FDR et la concurrence sur le marché peuvent également entraîner des baisses de prix à mesure que davantage de fabricants sont en mesure d'entrer sur le marché et de proposer des solutions diversifiées.

En résumé, le faible coût des capteurs d’humidité du sol FDR en fait un choix économique pour une large gamme d’applications telles que l’agriculture, l’horticulture et la surveillance de l’environnement, bien que le TDR puisse toujours être le choix préféré pour certaines applications où une haute précision est requise.

Le coût des capteurs TDR (Time Domain Reflectance) est influencé par un certain nombre de facteurs, notamment :

1. Complexité technique : La technologie TDR repose sur des composants électroniques à haute vitesse, notamment des circuits générant des impulsions précises et des systèmes d'acquisition de données à haute vitesse capables d'échantillonner rapidement le signal réfléchi. Ces composants de haute précision sont coûteux à développer et à fabriquer.

2. Matériel haute fréquence : Étant donné que le fonctionnement du TDR implique l'envoi et l'analyse d'impulsions électromagnétiques à grande vitesse, il nécessite l'utilisation de lignes de transmission haute fréquence et de composants à impédance adaptée, qui sont souvent coûteux à fabriquer.

3. Précision et résolution : les systèmes TDR de haute précision offrent une détection plus fine des changements d'impédance, ce qui nécessite généralement un matériel plus avancé et des algorithmes plus complexes, ce qui augmente le coût.

4. Logiciels et algorithmes : les capteurs d'humidité du sol TDR disposent d'un logiciel de traitement back-end complexe qui nécessite des algorithmes avancés pour analyser les formes d'onde réfléchies et déterminer les changements d'impédance et les emplacements, et les coûts de développement et de maintenance du logiciel sont également des composants importants.

5. Intégration et personnalisation : les conceptions personnalisées pour des applications spécifiques, telles que des adaptations environnementales spéciales ou des fonctions de traitement de données, peuvent ajouter des coûts de R&D et de production supplémentaires.

6. Économies d'échelle : des coûts unitaires plus élevés sont associés à des volumes de production plus faibles en raison de la plus grande proportion de coûts fixes de R&D et de fabrication répartis sur chaque capteur.

7. Durabilité et fiabilité : les capteurs d'humidité du sol TDR de haute qualité doivent fonctionner de manière constante dans des environnements extérieurs ou industriels difficiles, et les matériaux et les technologies d'emballage utilisés augmentent le coût.

8. Service après-vente et assistance : Les équipements TDR haut de gamme peuvent être accompagnés d'un service après-vente plus complet, comprenant l'étalonnage, la maintenance et la formation des utilisateurs, ce qui affectera également le prix final.

9. Demande du marché et concurrence : La demande du marché pour les TDR de haute précision et l'état de la concurrence entre les fournisseurs affecteront également les prix, mais généralement, les produits à contenu technologique élevé sont vendus à un prix plus élevé.

En résumé, le coût des capteurs d’humidité du sol TDR n’est pas seulement lié à la complexité de la technologie elle-même, mais également étroitement lié à des facteurs tels que l’échelle de production, les services supplémentaires et l’offre et la demande du marché.

Pour résumer

Le FDR et le TDR présentent chacun leurs avantages. Le choix de la technologie dépend des besoins spécifiques de l'application, du budget et de la nécessité d'une surveillance continue à long terme ou de données détaillées stratifiées. Le FDR est largement recommandé pour sa rentabilité, sa facilité d'installation et sa stabilité, tandis que le TDR est plus adapté aux données stratifiées de haute précision. Ces deux technologies sont indispensables à l'agriculture de précision et à la recherche environnementale modernes.

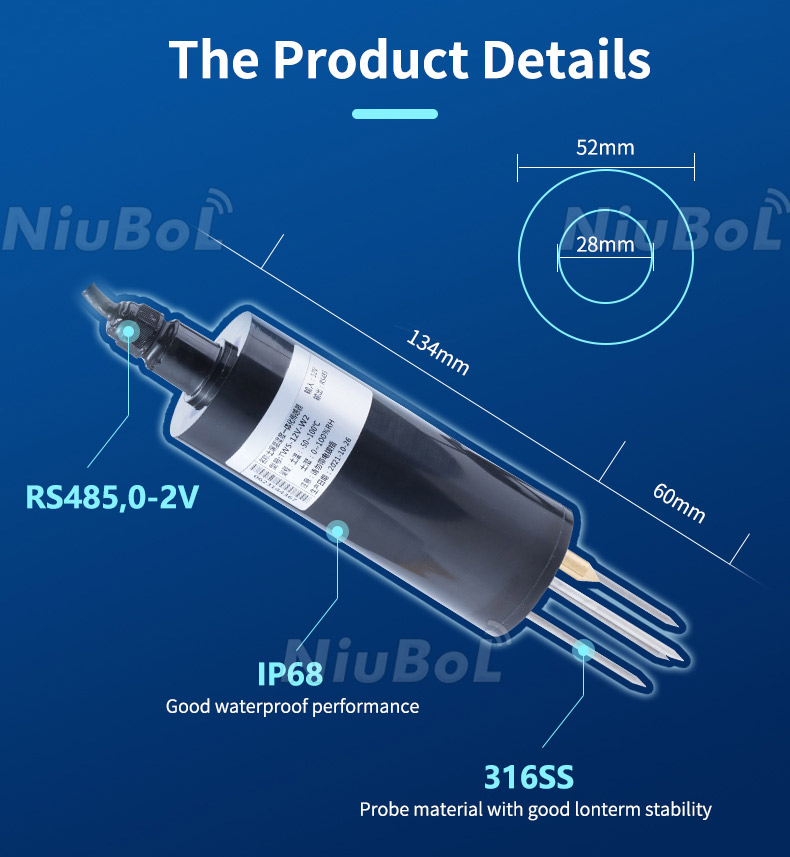

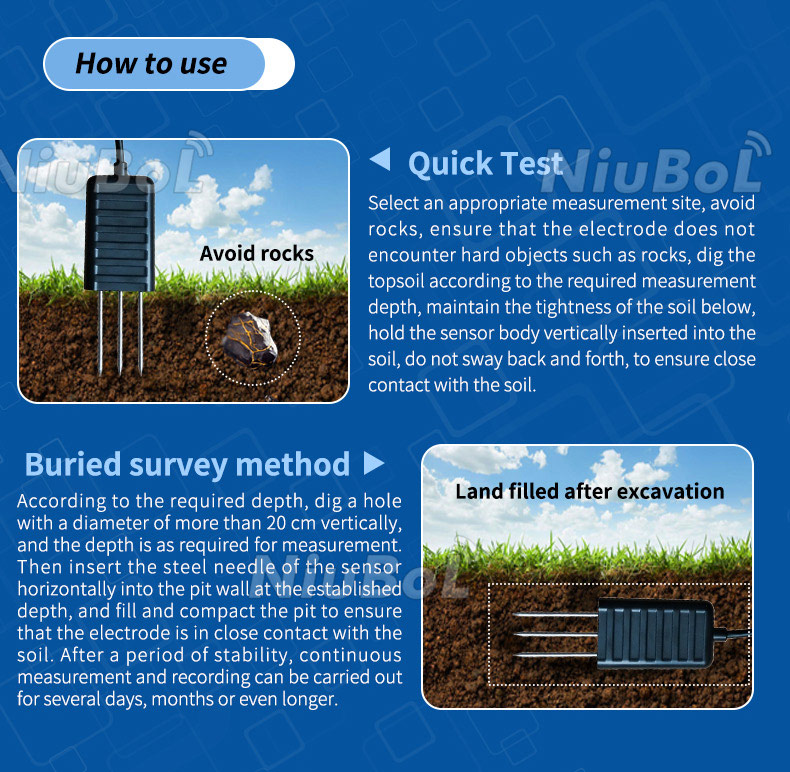

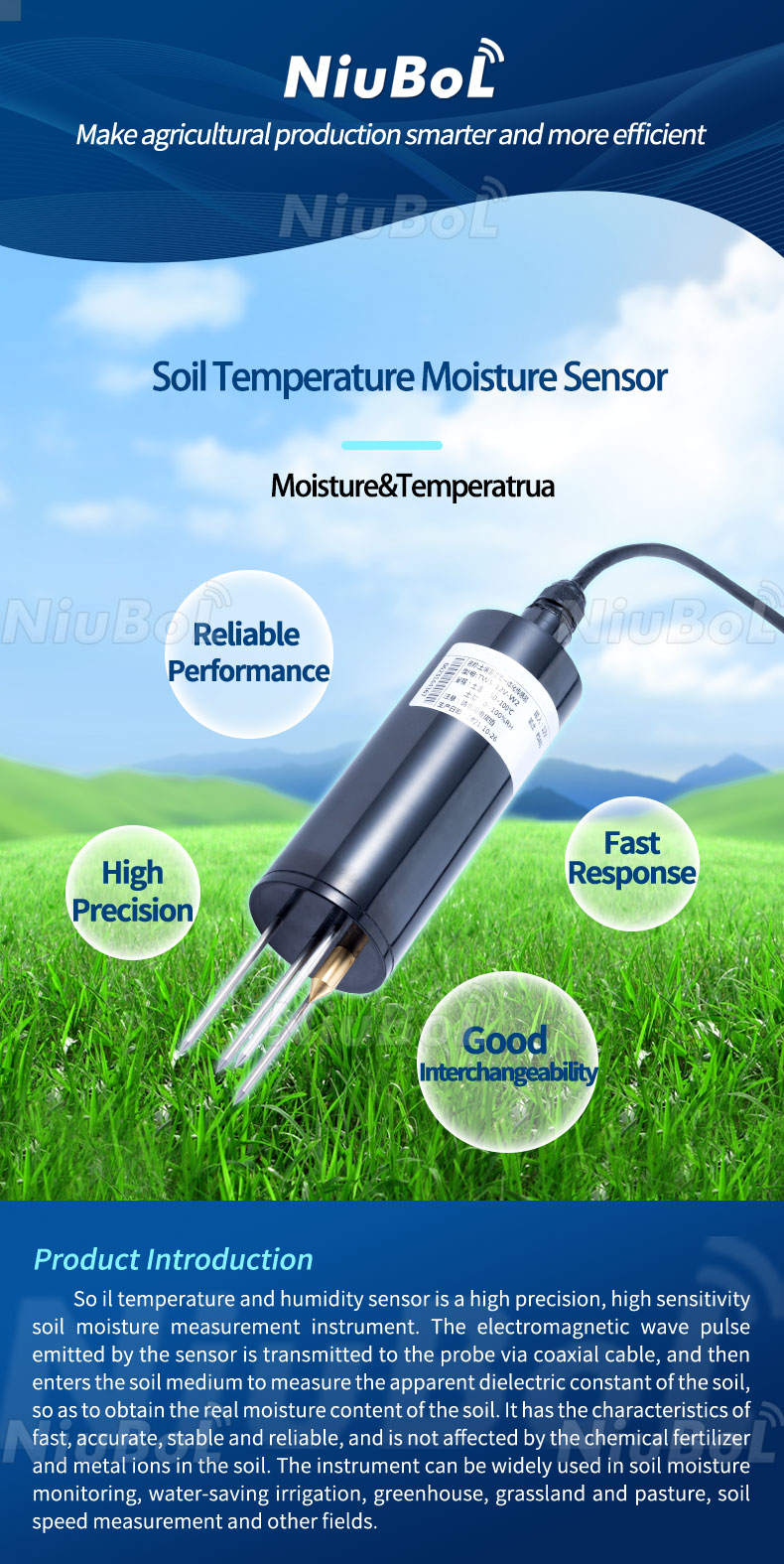

Fiche technique du capteur de température et d'humidité du sol

NBL-S-THR-Capteurs-de-température-et-d'humidité-du-sol-Manuel-d'instructions-V4.0.pdf

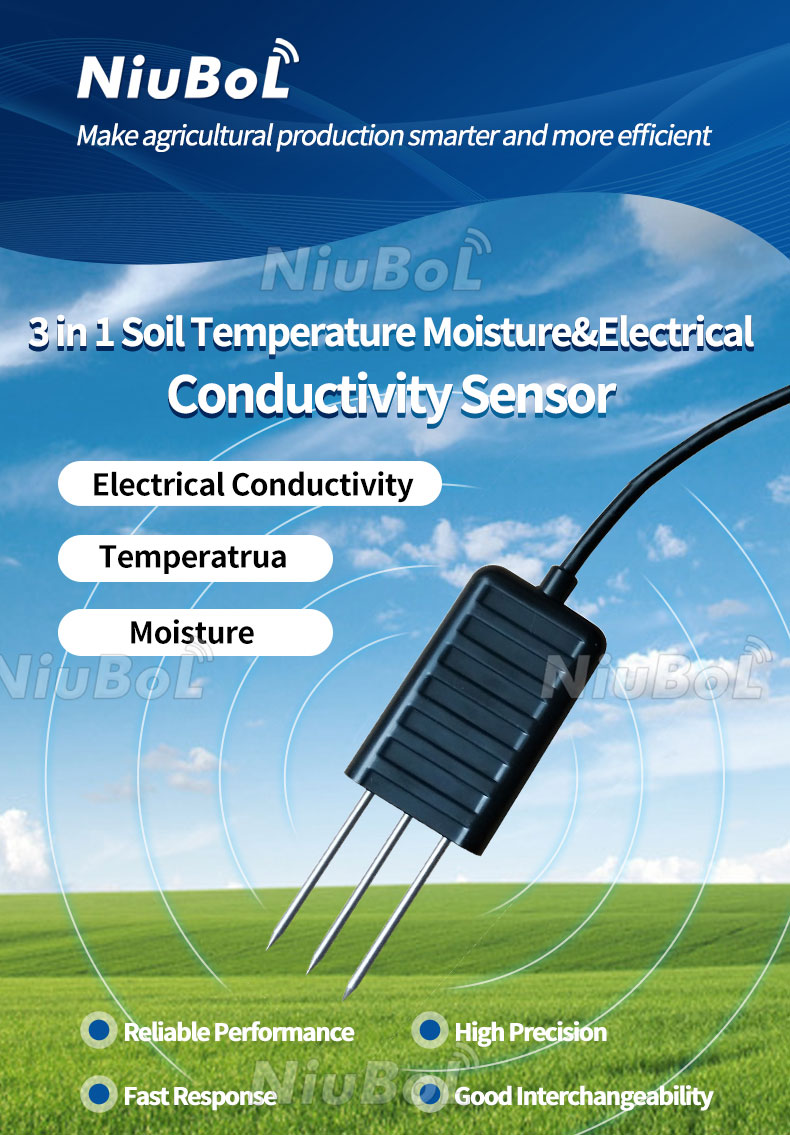

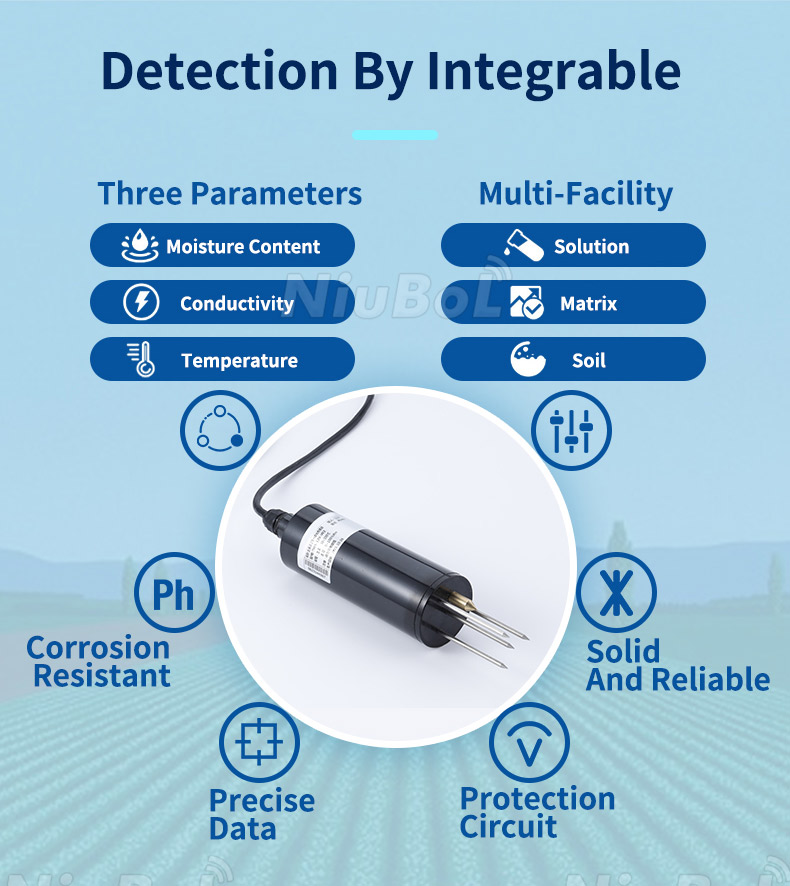

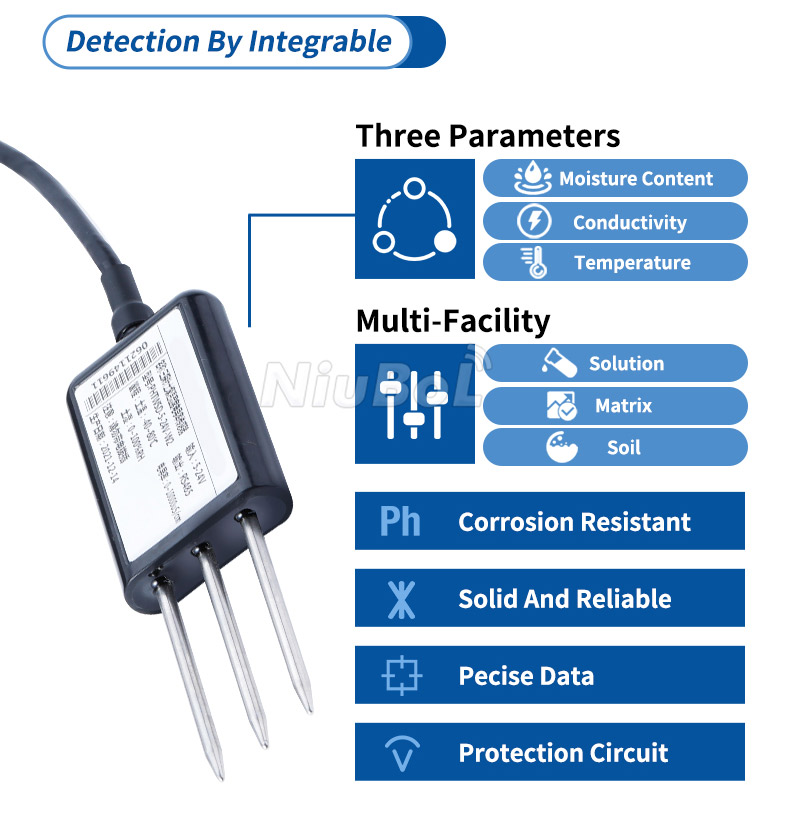

NBL-S-TMC-Capteur de température et d'humidité du sol et de conductivité.pdf
