Qu'est-ce qu'un capteur de niveau d'eau ?

Qu'est-ce qu'un capteur de niveau d'eau ?

Un capteur de niveau d'eau est un appareil électronique spécialement conçu pour mesurer la hauteur d'un liquide (comme l'eau ou l'huile), et plus particulièrement la hauteur de l'eau. Il est capable de convertir les variations réelles du niveau d'eau en signaux électriques, qui sont ensuite traités par un contrôleur ou un ordinateur pour une surveillance et un contrôle du niveau d'eau en temps réel. Les capteurs de niveau d'eau sont largement utilisés dans divers contextes, notamment les réservoirs d'eau, les bassins anti-incendie, les systèmes de traitement des eaux industrielles, les réservoirs, les rivières et les systèmes d'irrigation automatisés pour les particuliers et les industries.

Types de capteurs de niveau d'eau :

Il existe plusieurs types de capteurs de niveau d'eau, notamment à flotteur, de pression, à ultrasons, capacitifs et d'impédance. Chaque type de capteur fonctionne selon un principe différent. Par exemple, les capteurs à flotteur mesurent la hauteur du liquide en faisant flotter le flotteur de haut en bas, tandis que les capteurs à pression mesurent la pression du liquide pour déterminer le niveau. Les capteurs à ultrasons utilisent la différence de vitesse de propagation des ondes sonores dans différents milieux pour mesurer le niveau du liquide.

Il existe différents types de capteurs de niveau d'eau, les plus courants étant :

Capteur de niveau à flotteur : flottez de haut en bas à travers le flotteur pour détecter les changements de niveau d'eau, et ce changement est converti en signal électrique.

Capteurs de niveau d'eau capacitifs : utilisent le changement de valeur de capacité entre l'eau et l'air pour détecter le niveau d'eau.

Capteur de niveau d'eau à ultrasons : calcule la hauteur du niveau d'eau en mesurant le temps nécessaire aux ondes ultrasonores pour être émises et réfléchies.

Capteur de niveau d'eau de type pression : convertit le niveau d'eau en changements de pression, qui sont ensuite détectés par un capteur de pression.

Capteur de niveau d'eau photoélectrique : utilise le principe de réflexion ou de réfraction de la lumière à l'interface entre le liquide et l'air pour détecter le niveau d'eau.

Chaque type de capteur de niveau d'eau a ses avantages et son champ d'application uniques, le choix doit être basé sur les scénarios d'application spécifiques et les besoins à décider.

Le principe de fonctionnement du capteur de niveau d'eau :

Le principe de fonctionnement du capteur de niveau d'eau varie selon son type et sa conception, mais peut être principalement résumé de la manière suivante :

1. Résistifs (contact) : ces capteurs contiennent généralement une série de pistes de cuivre exposées qui servent d'alimentation et de lignes de détection. Lorsque le niveau d'eau monte, l'eau traverse ces lignes, modifiant la résistance du circuit. Cette variation est inversement proportionnelle au niveau d'eau : plus le niveau d'eau est élevé, plus la résistance est faible. La mesure de cette variation permet de déterminer le niveau d'eau. Par exemple, certains capteurs utilisent directement la conductivité de l'eau comme résistance variable pour générer une variation de tension ou de courant reflétant le niveau d'eau.

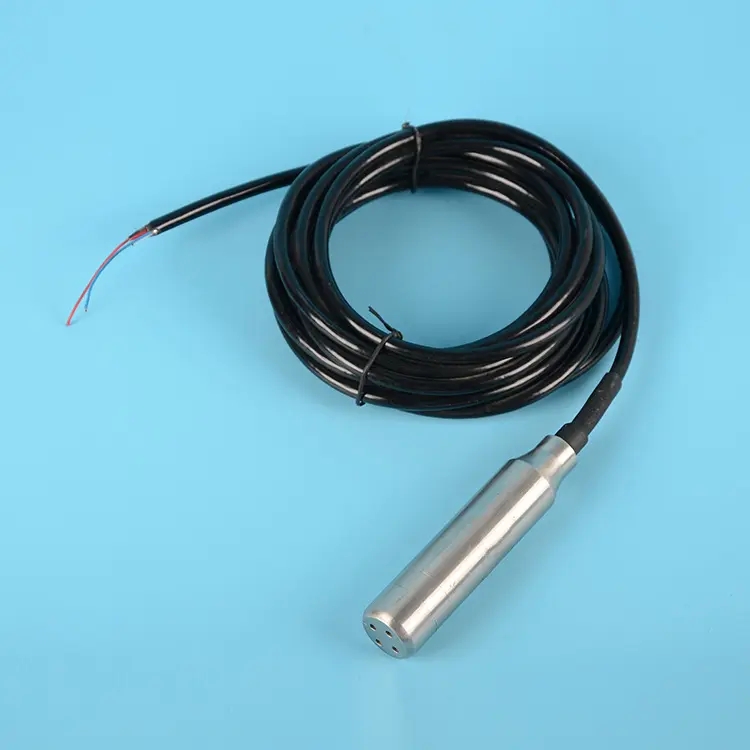

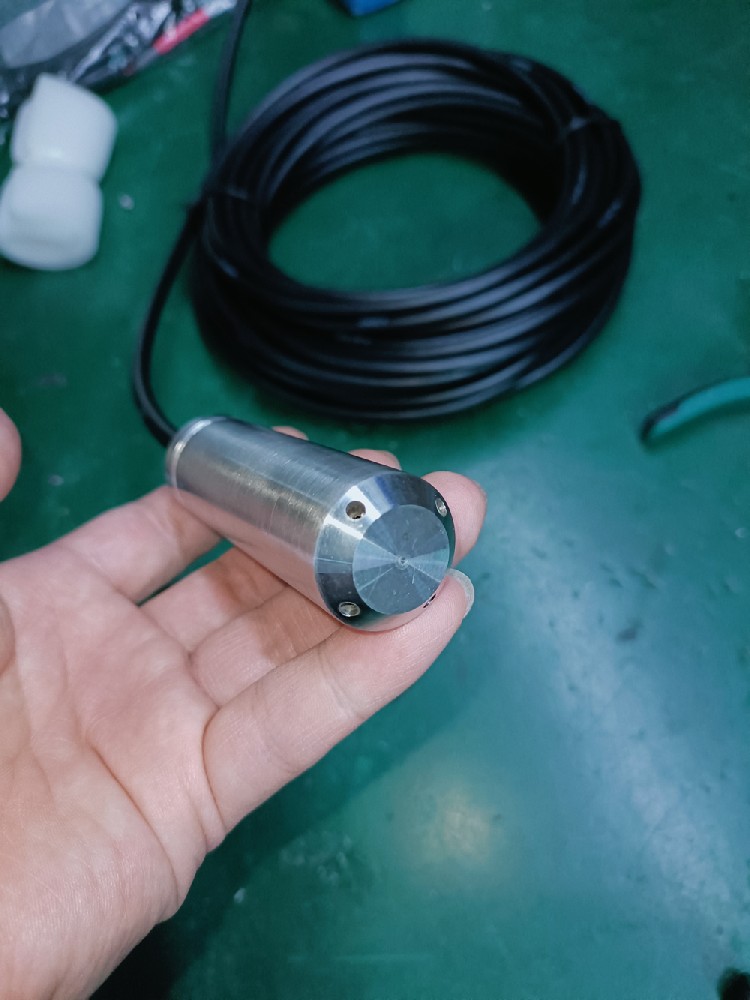

2. Technologie de détection de pression : Les capteurs de pression sont utilisés pour détecter le niveau d'eau lorsque les eaux profondes doivent être mesurées avec précision ou sont soumises à une pression élevée. Le capteur est installé au fond du navire ou à une profondeur spécifique. La pression hydrostatique de l'eau est directement proportionnelle au niveau d'eau, et la hauteur du niveau d'eau est déduite de la mesure de la pression.

3. Capacitif : capteur de niveau d'eau capacitif utilisant l'eau comme diélectrique pour modifier la capacité entre les deux plaques extrêmes, selon le principe du condensateur. Lorsque le niveau d'eau varie, la valeur de la capacité change. La mesure de cette variation permet de déterminer le niveau d'eau.

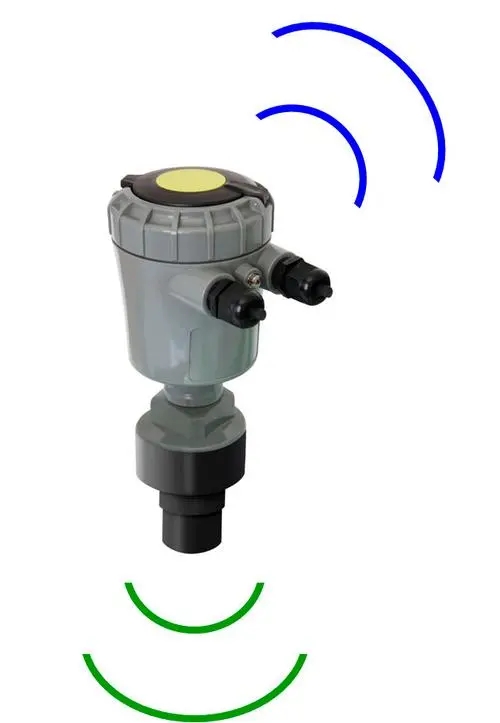

4. Technologie ultrasonique : les capteurs de niveau d'eau à ultrasons émettent des impulsions ultrasoniques, qui sont réfléchies après avoir rencontré la surface de l'eau. En calculant le décalage temporel entre l'émission et la réception des ondes renvoyées, combiné à la vitesse du son, il est possible de calculer la hauteur du niveau d'eau. Cette méthode est adaptée aux mesures sans contact et convient aux plans d'eau plus profonds ou aux eaux claires.

5. Type à flotteur : l'un des procédés les plus traditionnels consiste à actionner un dispositif mécanique ou un interrupteur magnétique par un mouvement de va-et-vient du flotteur, reflétant directement les variations du niveau d'eau. Les variations de position du flotteur sont converties en signal électrique ou autre signal de sortie.

Domaines d'application du capteur de niveau d'eau

Les capteurs de niveau d'eau sont largement utilisés dans divers domaines, notamment, mais sans s'y limiter :

Automatisation industrielle : Dans la chaîne de production des industries chimiques, alimentaires, pharmaceutiques et autres, des capteurs de niveau d'eau sont utilisés pour surveiller le niveau de liquide dans les réservoirs de stockage, les réacteurs et autres équipements afin d'assurer le bon déroulement du processus de production.

Irrigation agricole : dans les systèmes d'irrigation intelligents, les capteurs de niveau d'eau peuvent détecter l'humidité du sol ou le niveau d'eau dans les citernes et ajuster automatiquement le volume d'irrigation en fonction des données pour réaliser une irrigation économe en eau.

Équipements ménagers : Dans les appareils électroménagers tels que les machines à laver, les cafetières, les distributeurs d'eau, etc., des capteurs de niveau d'eau sont utilisés pour contrôler le niveau d'eau et garantir que l'équipement fonctionne sous le niveau d'eau correct.

Surveillance environnementale : Dans la surveillance des rivières, des lacs, des réservoirs et d'autres plans d'eau, les capteurs de niveau d'eau aident à surveiller les changements de niveau d'eau, ce qui est important pour l'alerte aux inondations et la gestion des ressources en eau.

Traitement de l'eau : Dans les usines de traitement de l'eau, des capteurs de niveau d'eau sont utilisés pour surveiller le niveau d'eau dans les réservoirs de filtration, les réservoirs de sédimentation, etc. afin d'assurer le fonctionnement normal du processus de traitement de l'eau.

Lors de l'utilisation de capteurs de niveau d'eau, il est important de veiller à la bonne installation, à l'alimentation électrique et à la lecture du signal. Afin de préserver les performances du capteur, il est nécessaire de le nettoyer et de l'entretenir régulièrement afin d'éviter l'humidité et les fortes vibrations.
