Présentation du capteur de vent (anémomètre)

Définition du capteur de vent (anémomètre)

Un capteur de vent , communément appelé anémomètre , est un instrument utilisé pour mesurer la vitesse et la direction du vent. Il joue un rôle essentiel dans des domaines tels que la météorologie, la surveillance environnementale, l'aviation, la navigation maritime, l'agriculture, l'urbanisme et les énergies renouvelables (par exemple, l'énergie éolienne). Les données fournies par le capteur de vent aident les décideurs et les chercheurs à comprendre les conditions atmosphériques et à optimiser les opérations et les conceptions.

Classification et principes de fonctionnement des anémomètres à vent

Les anémomètres à vent peuvent être classés en différents types en fonction de leurs principes de mesure et de leur structure :

1. Capteurs de vent mécaniques

   - Anémomètre à coupelle

     - Description : L'un des types d' anémomètres les plus courants , composé d'un ensemble de trois ou quatre coupelles montées sur un cadre à un angle spécifique (par exemple, 120°). Les coupelles tournent sous l'effet du vent, leur vitesse de rotation étant proportionnelle à la vitesse du vent.

     - Avantages : Conception simple, durable, largement utilisée dans les stations météorologiques.

     - Inconvénients : L'usure mécanique peut réduire la précision au fil du temps ; il a une vitesse de vent de démarrage minimale en dessous de laquelle il ne peut pas mesurer ; sensible au sable, à la neige ou aux environnements corrosifs.

     Principe de fonctionnement : Les coupelles captent le vent, ce qui entraîne la rotation du composant. La vitesse de rotation est mesurée par un codeur magnétique ou optique, qui convertit la rotation en un signal électrique proportionnel à la vitesse du vent.

    - Anémomètre à girouette

     Description : Ce type d'anémomètre mesure la vitesse et la direction du vent. Il est généralement doté d'une girouette alignée avec la direction du vent et d'une hélice ou d'une coupelle qui mesure la vitesse du vent.

     - Avantages : Fournit à la fois des données sur la vitesse et la direction du vent, adaptées aux applications extérieures.

     - Inconvénients : les pièces mécaniques s'usent et la précision peut être réduite dans des conditions turbulentes.

     Principe de fonctionnement : la girouette s'aligne avec la direction du vent, tandis que l'hélice ou la coupelle tourne. La vitesse de rotation est mesurée de la même manière qu'un anémomètre à coupelle, et la girouette fournit des données directionnelles.

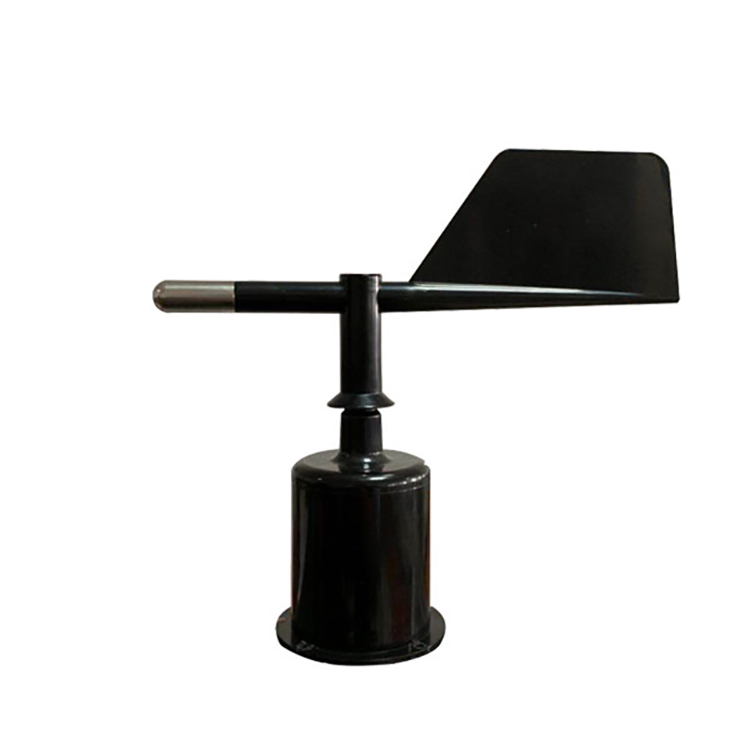

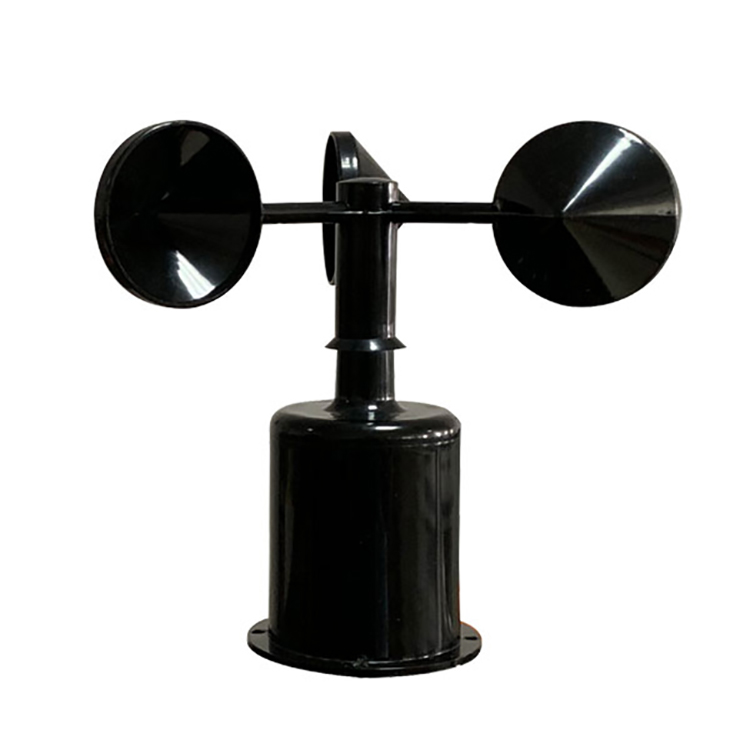

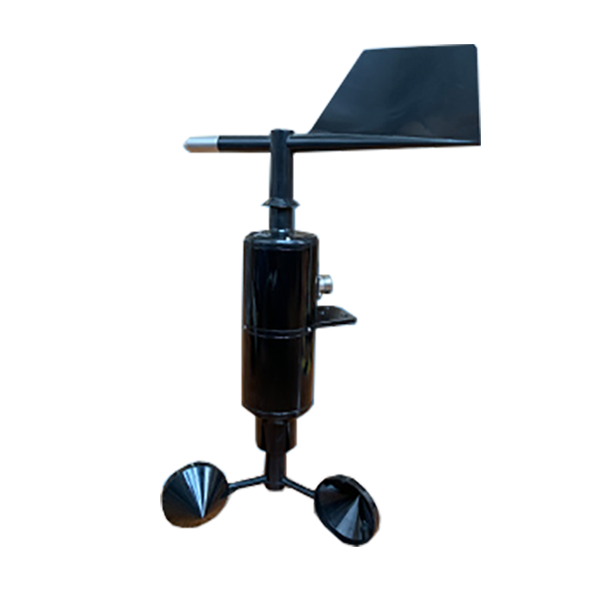

Capteur de direction du vent	Capteur de vitesse du vent	Capteur mécanique de vitesse et de direction du vent à trois coupelles

2. Capteur de vent à ultrasons

   - Description : Mesure la vitesse et la direction du vent en calculant le temps de propagation des ondes ultrasonores entre deux transducteurs. La différence de temps de propagation entre des trajets opposés permet de déterminer la vitesse et la direction du vent.

   - Avantages : Pas de pièces mobiles, plus durable, moins d'entretien et durée de vie plus longue ; haute précision et stabilité, non affectée par l'usure mécanique ; large plage de mesure allant de la vitesse du vent nulle aux vitesses du vent élevées ; réponse rapide, adaptée à la mesure des vitesses instantanées du vent ; multifonctionnel, mesurant à la fois la vitesse et la direction du vent avec une précision de 360° ; fonctionne bien dans les environnements difficiles et est moins sensible à la contamination.

   - Inconvénients : Technologie plus avancée, coûts d'investissement initiaux généralement plus élevés ; les composants électroniques peuvent être sensibles aux températures extrêmes ou aux interférences électromagnétiques ; nécessite un traitement du signal plus complexe, avec des exigences plus élevées en matière de logiciels et de matériel.

   Principe de fonctionnement : les ondes ultrasonores se propagent entre deux transducteurs. Le temps nécessaire aux ondes pour se propager dans des directions opposées dépend de la vitesse et de la direction du vent. En mesurant cette différence de temps, le capteur de vent calcule la vitesse et la direction du vent.

Capteur de vitesse et de direction du vent à ultrasons	Stations météo à ultrasons 5 en 1	Station météo à ultrasons 6 en 1	Station météo à ultrasons tout-en-un

3. Anémomètre à fil chaud

   Description : Utilise un fil fin chauffé par un courant électrique. Lorsque l'air circule sur le fil, il se refroidit et la variation de température est proportionnelle à la vitesse du vent. L'anémomètre ajuste le courant pour maintenir une température constante, ce qui lui permet de calculer la vitesse du vent.

   - Avantages : Haute précision, particulièrement adapté à la mesure de vitesses de vent très faibles, temps de réponse rapide.

   - Inconvénients : Fragile, sensible aux polluants, ne convient pas à une utilisation en extérieur.

   Principe de fonctionnement : Le fil chauffant est refroidi par le vent, et la quantité de refroidissement est proportionnelle à la vitesse du vent. L'anémomètre ajuste le courant pour maintenir une température constante, et le courant requis est utilisé pour calculer la vitesse du vent.

4. Anémomètre laser Doppler

   Description : Utilise la lumière laser et détecte le décalage Doppler de la fréquence de la lumière diffusée par les particules dans l'air pour mesurer la vitesse du vent. Il offre une grande précision et peut mesurer la vitesse du vent dans plusieurs directions simultanément.

   - Avantages : Précision et résolution extrêmement élevées, mesure non intrusive.

   - Inconvénients : Cher et complexe, généralement utilisé dans des environnements de laboratoire ou des applications spécialisées.

   Principe de fonctionnement : un faisceau laser est divisé en deux faisceaux qui se croisent en un point dans l’air. Les particules présentes dans l’air diffusent la lumière, et la mesure du décalage de fréquence (effet Doppler) de la lumière diffusée permet de déterminer la vitesse et la direction du vent.

5. Anémomètre à tube de Pitot

   - Description : Mesure la vitesse du vent en détectant la différence entre la pression statique et la pression dynamique. Il est couramment utilisé dans l'aéronautique et l'industrie.

   - Avantages : Simple et fiable, largement utilisé dans les systèmes de ventilation aéronautiques et industriels.

   - Inconvénients : Ne convient pas à la mesure de faibles vitesses de vent, nécessite un étalonnage pour des lectures précises.

   Principe de fonctionnement : Le tube de Pitot mesure la différence entre la pression statique (pression lorsque l'air est immobile) et la pression dynamique (pression causée par l'air en mouvement). Le principe de Bernoulli permet de calculer la vitesse du vent à partir de cette différence de pression.

Applications des anémomètres à vent

Les anémomètres jouent un rôle crucial dans divers secteurs et applications, fournissant des données précieuses pour la prise de décision, la sécurité et l'efficacité. Parmi les applications clés, on peut citer :

 1. Météorologie et prévisions météorologiques

   - Rôle : Les anémomètres sont essentiels aux stations météorologiques, fournissant des données en temps réel sur la vitesse et la direction du vent. Ces informations permettent de prévoir les conditions météorologiques, de suivre les tempêtes et d'émettre des alertes en cas d'événements météorologiques violents.

   - Avantages : La collecte de données précises et continues soutient à la fois la recherche climatique à long terme et les prévisions météorologiques à court terme.

 2. Aviation

   - Rôle : Les anémomètres sont utilisés dans les aéroports pour surveiller les conditions de vent et garantir un décollage et un atterrissage en toute sécurité. Les pilotes s'appuient sur les données de vent pour ajuster leurs plans de vol et éviter les conditions dangereuses telles que les vents latéraux ou les rafales.

   - Avantages : les données en temps réel aident les pilotes à prendre des décisions éclairées, améliorant ainsi la sécurité et l’efficacité des vols.

3. Navigation maritime

   - Rôle : Les navires et les plateformes offshore utilisent des anémomètres pour surveiller les conditions de vent, aidant ainsi les navigateurs à planifier leurs itinéraires et à éviter les conditions météorologiques dangereuses. Les données sur le vent sont également importantes pour la sécurité maritime et la planification opérationnelle.

   - Avantages : La surveillance continue des conditions de vent garantit une navigation et des opérations en mer sûres et efficaces.

4. Énergie éolienne

   - Rôle : Les parcs éoliens utilisent des anémomètres pour optimiser les performances des éoliennes. Des données précises sur la vitesse et la direction du vent aident les opérateurs à ajuster les pales des éoliennes afin de maximiser la production d'énergie et de minimiser l'usure.

   - Avantages : Efficacité énergétique améliorée, coûts de maintenance réduits et durée de vie prolongée de la turbine.

5. Surveillance environnementale

   - Rôle : Les anémomètres à vent sont utilisés dans les études environnementales pour surveiller la qualité de l’air, la dispersion des polluants et le changement climatique. Les données éoliennes aident les chercheurs à comprendre comment les polluants se propagent et comment les régimes de vent affectent les écosystèmes locaux.

   - Avantages : Soutient les efforts de protection de l’environnement et fournit des données précieuses pour l’élaboration des politiques et des mesures de conservation.

6. Agriculture

   - Rôle : Les agriculteurs utilisent des anémomètres pour surveiller les conditions de vent dans les serres, les vergers et les champs. Les données éoliennes aident les agriculteurs à gérer l'irrigation, à protéger les cultures des dommages causés par le vent et à optimiser les calendriers de plantation et de récolte.

   - Avantages : Rendement accru des cultures, réduction de la consommation d’eau et meilleure gestion des ravageurs et des maladies.

7. Construction et génie civil

   - Rôle : Les anémomètres sont utilisés sur les chantiers de construction, notamment pour les immeubles de grande hauteur, les ponts et les grues. Les données sur le vent contribuent à garantir la sécurité des travailleurs et à prévenir les dommages aux équipements.

   - Avantages : Risque réduit d’accidents et de retards, garantissant que les projets sont terminés à temps.

Comparaison des capteurs de vent mécaniques et des capteurs de vent à ultrasons :

1. Intuition :

 Les capteurs de vent mécaniques utilisent des conceptions traditionnelles telles que des anémomètres à trois coupelles ou à pales spiralées. Leur principe est simple et intuitif, facile à comprendre et à entretenir. Les utilisateurs peuvent observer directement la rotation des coupelles ou des pales, ce qui facilite leur compréhension du principe de fonctionnement.

Les capteurs de vent à ultrasons, quant à eux, fonctionnent en fonction du décalage temporel de propagation des ondes ultrasonores pour mesurer la vitesse et la direction du vent. La technologie est plus avancée, mais le principe est plus complexe, et l'utilisateur moyen peut avoir du mal à en saisir intuitivement le fonctionnement.

 2. Coût initial :

Les capteurs de vent mécaniques ont des processus de fabrication relativement simples et des coûts de matériaux faibles, ce qui réduit leur coût d'achat initial, les rendant adaptés aux applications avec des budgets limités.

 Les capteurs de vent à ultrasons utilisent une électronique plus avancée et des algorithmes de traitement du signal complexes, ce qui entraîne des coûts de fabrication plus élevés et donc un prix d'achat initial plus élevé.

 3. Exigences d'entretien :

Les capteurs de vent mécaniques contiennent des pièces mobiles (telles que des coupelles et des roulements) qui s'usent avec le temps et nécessitent un entretien et un étalonnage réguliers pour garantir la précision des mesures. Dans les environnements difficiles, la fréquence d'entretien peut augmenter.

Les capteurs de vent à ultrasons ne comportent aucune pièce mobile, ce qui réduit le risque d'usure mécanique. Ils nécessitent donc moins de maintenance et sont parfaitement adaptés aux applications de surveillance environnementale à long terme et sans surveillance.

4. Limite minimale de vitesse du vent au démarrage :

Les capteurs de vent mécaniques ont une vitesse de démarrage minimale, généralement d'environ 0,5 m/s. Si la vitesse du vent descend en dessous de cette valeur, les coupelles ou les pales ne peuvent pas démarrer, ce qui rend impossible une mesure précise de la vitesse du vent par vent faible.

 Les capteurs de vent à ultrasons peuvent mesurer avec précision une vitesse de vent allant de zéro à des vitesses de vent élevées, ce qui les rend particulièrement adaptés aux applications qui nécessitent de capturer de légers changements de vent, telles que la recherche météorologique, la surveillance agricole, etc.

 5. Précision :

 La précision des capteurs de vent mécaniques a tendance à se dégrader avec le temps, principalement en raison de l'usure et du vieillissement des composants mécaniques. Ils nécessitent donc un étalonnage régulier pour maintenir la précision des mesures après une utilisation prolongée.

 Les capteurs de vent à ultrasons, étant indépendants du mouvement mécanique, ne sont pas affectés par l'usure mécanique et peuvent fournir des données de vitesse et de direction du vent stables et très précises, ce qui les rend adaptés aux applications avec des exigences de précision élevées.

 6. Vitesse de réponse :

 Les capteurs de vent mécaniques ont une vitesse de réponse relativement lente, notamment pour la mesure instantanée de la vitesse du vent. Des retards peuvent survenir, car les composants mécaniques ont besoin de temps pour atteindre une vitesse de rotation stable.

 Les capteurs de vent à ultrasons offrent une réponse rapide et peuvent capturer les variations de vitesse du vent en peu de temps. Cette fonctionnalité est particulièrement utile pour mesurer la vitesse instantanée du vent et les rafales, notamment dans les secteurs de l'aviation, du transport maritime et autres.

 7. Polyvalence :

 Les capteurs de vent mécaniques mesurent généralement uniquement la vitesse du vent, certains modèles intégrant une girouette pour mesurer sa direction. Cependant, la plage de mesure de la direction est limitée, généralement à 180° ou 360°, selon la conception.

 Les capteurs de vent à ultrasons peuvent mesurer simultanément la vitesse et la direction du vent et peuvent effectuer des mesures à 360° sans aucune limitation angulaire, offrant plus de fonctionnalités et de flexibilité, ce qui les rend adaptés aux applications nécessitant des données complètes sur le champ éolien.

 8. Adaptabilité environnementale :

 Les capteurs de vent mécaniques sont sensibles à la poussière, à la neige et aux environnements corrosifs. Une exposition prolongée à ces conditions peut endommager ou dégrader les composants mécaniques, affectant ainsi la précision des mesures.

 Les capteurs de vent à ultrasons ont une forte adaptabilité environnementale et peuvent fonctionner dans des conditions météorologiques difficiles sans être affectés par la pollution ou la corrosion, ce qui les rend idéaux pour une utilisation dans des environnements extrêmes tels que les plates-formes offshore ou les stations météorologiques de montagne.

 9. Complexité :

 Les capteurs de vent mécaniques sont relativement simples de conception et de fonctionnement. Leur installation et leur utilisation ne nécessitent pas de connaissances avancées en électronique, ce qui les rend adaptés aux applications nécessitant peu d'exigences techniques.

 Les capteurs de vent à ultrasons nécessitent un traitement électronique du signal et un support logiciel plus complexes, ce qui implique des exigences matérielles et logicielles plus élevées. Ils conviennent mieux aux utilisateurs possédant un certain niveau technique ou travaillant dans des domaines spécialisés.

Résumé:

 Les anémomètres sont des outils essentiels pour mesurer la vitesse et la direction du vent. Ils sont largement utilisés en météorologie, aéronautique, maritime, dans l'énergie éolienne, la surveillance environnementale, l'agriculture et bien d'autres domaines. Le choix du type d'anémomètre approprié dépend des exigences spécifiques de l'application, du budget et des capacités de maintenance. Les anémomètres mécaniques, grâce à leur simplicité et leur rentabilité, conservent leur place dans certaines applications, notamment lorsque les coûts de maintenance sont faibles et les exigences de précision peu élevées. Les anémomètres à ultrasons, grâce à leur haute précision, leur faible maintenance, leur large plage de mesure et leur grande adaptabilité environnementale, sont mieux adaptés aux applications exigeant une stabilité à long terme et des données de haute précision, telles que la recherche météorologique, l'évaluation de l'énergie éolienne et l'agriculture de précision.
