Capteur laser industriel de mesure de la profondeur de neige

Capteur laser de hauteur de neige NiuBoL : guide technique d’application pour l’IoT industriel et la surveillance météorologique de précision

Dans les villes intelligentes modernes, les infrastructures ferroviaires et la gestion d’actifs hydroélectriques, l’accumulation de neige n’est plus seulement un paramètre environnemental, mais un élément de données central influençant la sécurité opérationnelle et la planification des ressources. En tant que fabricant professionnel d’équipements de surveillance environnementale, le capteur laser de hauteur de neige (émetteur) NiuBoL adopte le principe de télémétrie laser par phase, offrant aux intégrateurs système, entreprises de travaux et sociétés d’ingénierie une solution de surveillance des conditions neigeuses haute précision et faible maintenance.

I. Évolution technologique de la surveillance de l’accumulation de neige : de l’ultrason au laser

La surveillance traditionnelle de la neige repose souvent sur le principe ultrasonique, mais elle est très sensible aux fluctuations de température de l’air, aux interférences de vent fort et aux « effets de bord » dus à un angle de faisceau ultrasonore trop large. Le capteur laser de hauteur de neige NiuBoL utilise la technologie de télémétrie laser par phase, calculant précisément la distance par la différence de phase du faisceau laser aller-retour vers la surface cible.

1. Précision millimétrique et haute fiabilité

Haute résolution : Résolution du capteur jusqu’à 1 mm, erreur de précision contrôlée dans ±1 mm, résolvant efficacement le problème de déviation de vitesse du son des capteurs ultrasoniques dû aux changements de température.

Fréquence d’échantillonnage élevée : Temps de mesure unique entre 0,05 et 1 s, capable de capturer en temps réel les taux d’accumulation instantanés lors de tempêtes de neige.

Caractéristique faisceau étroit : Comparé à l’ultrason, le spot laser est extrêmement petit (seulement 5 mm à 10 mètres), permettant une détection précise de petites zones d’accumulation sans interférence d’échos parasites provenant des structures ou végétation environnantes.

2. Exploitation approfondie de la valeur des données

Le capteur laser de hauteur de neige n’est pas seulement un outil de mesure précis, mais aussi la clé pour déverrouiller la richesse d’information sur la neige :

Estimation de l’équivalent en eau neigeuse (SWE) : Données continues et précises de hauteur de neige combinées aux informations de température, humidité et rayonnement des stations météo permettent une estimation plus fiable de l’équivalent en eau neigeuse régionale, base pour la prévision d’écoulement et la gestion des réservoirs.

Validation et calibration des données de télédétection : Les données de vérité terrain haute précision fournies par les réseaux de capteurs laser déployés au sol sont indispensables pour valider et calibrer les produits neigeux issus de la télédétection satellitaire.

Optimisation de l’allocation des ressources de déneigement : Combiné aux systèmes SIG, les services de gestion peuvent appréhender précisément l’état de la neige dans différentes zones, allouer dynamiquement les équipements de déneigement et réduire les coûts.

II. Caractéristiques principales d’intégration du transmetteur laser de hauteur de neige NiuBoL

Face aux environnements exigeants des applications d’ingénierie, NiuBoL a intégré plusieurs optimisations spécifiques pour les intégrateurs dans la conception du produit :

1. Installation intelligente et compensation automatique d’inclinaison
   Les capteurs traditionnels exigent une verticalité extrêmement précise lors de l’installation, rendant les travaux difficiles. L’équipement NiuBoL intègre une mesure automatique de l’angle d’inclinaison. Aucun réglage fastidieux d’angle n’est nécessaire sur site ; l’algorithme interne compense automatiquement en fonction de l’angle d’inclinaison pour calculer la vraie hauteur verticale, abaissant fortement le seuil technique pour la construction sur site.

2. Garantie de stabilité en environnements extrêmes

Système de chauffage intelligent : Module de contrôle thermique intégré activant automatiquement le chauffage lorsque la température ambiante descend sous le seuil prédéfini, évitant la formation de givre ou de glace au niveau de la fenêtre d’émission laser et assurant la continuité des données dans des conditions de grand froid (-40 °C).

Protection de grade industriel : Indice de protection IP65 avec boîtier en alliage d’aluminium renforcé, résistant durablement au brouillard salin, pluie, neige et fort rayonnement UV en extérieur.

Algorithme de filtrage intelligent : Algorithme de filtrage intégré garantissant une sortie de données lisse et stable même dans des conditions de mesure difficiles (lumière ambiante trop forte ou surfaces cibles irrégulières).

III. Spécifications techniques et matrice d’applications typiques du capteur laser de hauteur de neige

1. Paramètres techniques principaux (Spécifications techniques)

2. Cas d’applications typiques par secteur du capteur laser de hauteur de neige

• Autoroutes intelligentes et transport ferroviaire : Déployé dans les sections sujettes à neige des autoroutes ou aux aiguillages ferroviaires ; lorsque l’accumulation atteint le seuil, liaison avec écrans d’affichage pour alerte ou activation d’équipements de fonte de neige.

• Surveillance météorologique aéronautique : Intégré dans les systèmes d’observation météo automatique des aéroports (AWOS) pour fournir des rapports en temps réel de hauteur de neige sur piste au contrôle aérien.

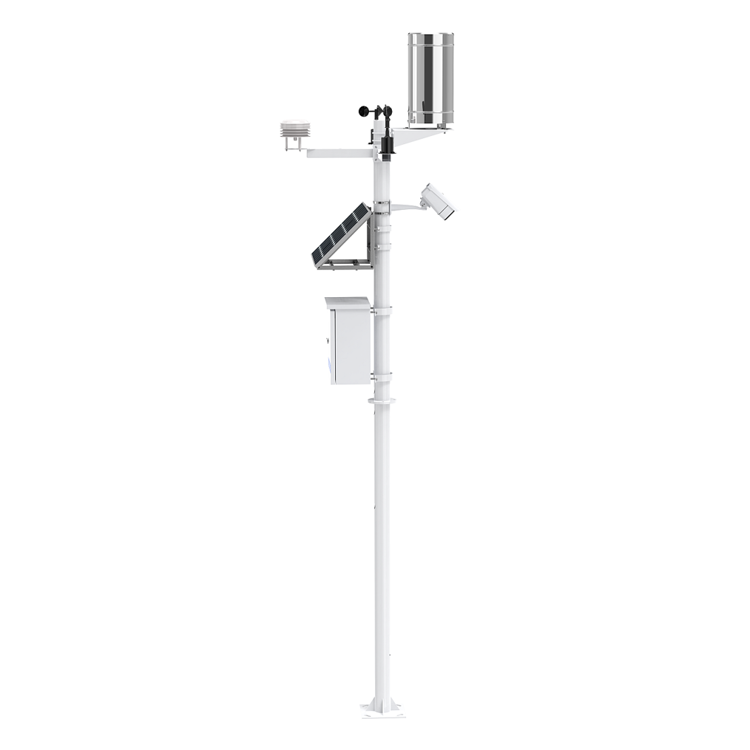

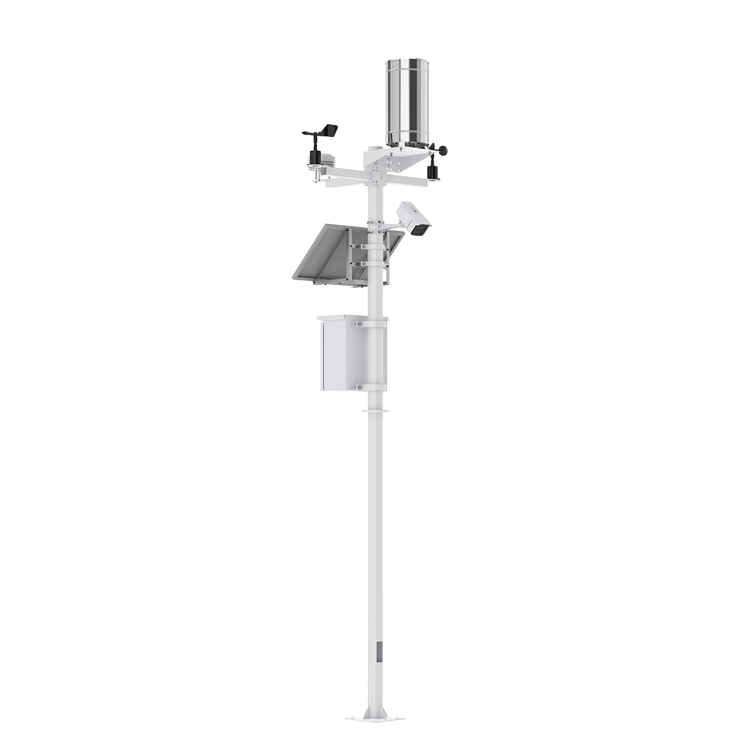

• Ressources en eau et surveillance agricole : Déployé dans des stations haute altitude sans surveillance pour suivre les tendances de fonte des neiges à faible consommation, fournissant des alertes précoces pour crues et sécheresses.

FAQ :

1. Quelle est la stabilité de mesure du capteur laser de hauteur de neige pendant les blizzards ?
   Les capteurs laser NiuBoL utilisent des algorithmes de filtrage spécifiques. Même par forte neige, tant que le laser peut traverser la neige tombante et atteindre la surface neigeuse, l’appareil maintient une bonne continuité d’observation grâce à une logique de moyenne multi-échantillons.

2. Pourquoi choisir le principe laser par phase plutôt que l’ultrason ?
   Le laser par phase n’est pas soumis à la limitation physique de la vitesse du son influencée par la température, et possède un angle de faisceau extrêmement étroit. Les ultrasons forment un large cercle de faisceau à 10 mètres, facilement perturbé par les garde-corps environnants, tandis que la mesure ponctuelle laser est plus pure et précise.

3. Le capteur a-t-il des exigences strictes pour la hauteur et l’angle d’installation ?
   L’appareil peut mesurer dans sa plage, et il intègre un capteur d’angle intégré qui mesure automatiquement l’angle d’inclinaison lors de l’installation. Les installateurs n’ont pas besoin de niveaux de précision ; l’appareil calcule automatiquement la hauteur verticale la plus précise en utilisant des fonctions trigonométriques.

4. Comment le capteur gère-t-il les erreurs de mesure dues à des surfaces neigeuses irrégulières ?
   Les surfaces neigeuses ne sont pas parfaitement planes ; la mesure laser ponctuelle capture la profondeur à des points spécifiques. Dans les grands projets, les intégrateurs utilisent généralement des algorithmes de moyenne mobile, exploitant les données temporelles pour représenter la profondeur moyenne spatiale.

5. La saleté sur l’émetteur laser affecte-t-elle la mesure ?
   Le laser est une détection optique ; une obstruction sévère de la fenêtre d’émission réduit l’énergie réfléchie. Un nettoyage régulier de la lentille est recommandé, mais la fonction de chauffage intégrée empêche efficacement la condensation et l’adhésion de cristaux de glace.

6. Le laser du capteur de hauteur de neige peut-il nuire aux yeux humains ?
   NiuBoL utilise un laser 635 nm<1 mW de classe II sécurisé. Ce type est sûr en usage normal et en vision directe brève (protégé par le réflexe de clignement humain) et conforme aux normes de sécurité pour les sites de surveillance industrielle.

7. Comment effectuer l’étalonnage zéro (distance de référence sans neige) ?
   Pendant les périodes sans neige en automne, les intégrateurs système doivent lire et verrouiller la « distance de référence sol » actuelle via commandes RS485. L’appareil supporte la solidification de cette valeur comme base pour le calcul de hauteur de neige en hiver.

8. Le protocole de communication permet-il l’accès à des plateformes cloud tierces ?
   Entièrement supporté. L’appareil délivre le protocole Modbus-RTU standard avec une excellente compatibilité logicielle. Les intégrateurs peuvent le connecter directement à la plateforme cloud NiuBoL ou le relayer via passerelles edge vers des systèmes privés.

9. L’appareil peut-il démarrer normalement dans des environnements extrêmement froids ?
   Oui. Le capteur utilise des composants de grade large température, couvrant -40 °C à +50 °C. La fonction de chauffage intelligente s’active de force en basse température, protégeant le laser et la carte électronique dans des plages de température optimales.

10. La forte lumière solaire directe interfère-t-elle avec le signal d’écho laser ?
   NiuBoL a optimisé la conception de filtre à bande étroite pour maintenir un excellent rapport signal/bruit sous fort ensoleillement extérieur conventionnel. Si l’intensité lumineuse ambiante est trop élevée, l’algorithme interne identifie et filtre automatiquement les valeurs aberrantes.

Résumé

Dans la quête de digitalisation et d’automatisation, les capteurs laser de hauteur de neige NiuBoL remplacent progressivement les méthodes d’observation manuelle traditionnelles. Pour les intégrateurs système, sa sortie RS485 standardisée, sa technologie laser sans maintenance et sa compensation automatique d’inclinaison réduisent considérablement la complexité du déploiement d’ingénierie et de l’exploitation-maintenance ultérieure.

Choisir NiuBoL, c’est choisir une solution de surveillance de l’accumulation de neige précise, stable et durable.
