Capteur de vent à ultrasons

Qu'est-ce qu'un capteur de vent à ultrasons

Explication détaillée  du capteur de vent à ultrasons

 1. Définition du capteur de vent à ultrasons

Un capteur de vent à ultrasons est un capteur de haute précision qui mesure la vitesse et la direction du vent en utilisant la différence de temps de propagation des ondes ultrasonores. Il émet et reçoit des signaux ultrasonores et calcule la variation temporelle de la propagation des ondes ultrasonores dans l'air pour estimer la vitesse et la direction du vent. Comparés aux capteurs de vent mécaniques traditionnels (tels que les anémomètres à coupelles ou les girouettes), les capteurs de vent à ultrasons ne comportent aucune pièce mobile, offrent un temps de réponse rapide et nécessitent peu de maintenance, ce qui les rend adaptés à la surveillance de la vitesse et de la direction du vent dans des environnements complexes.

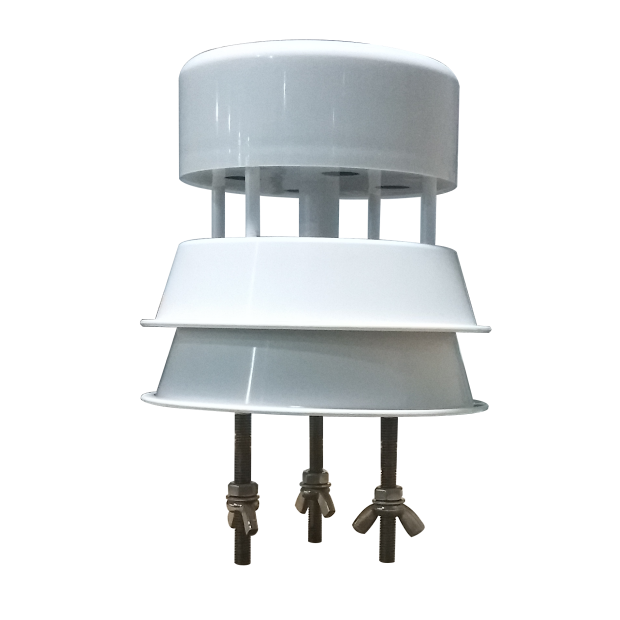

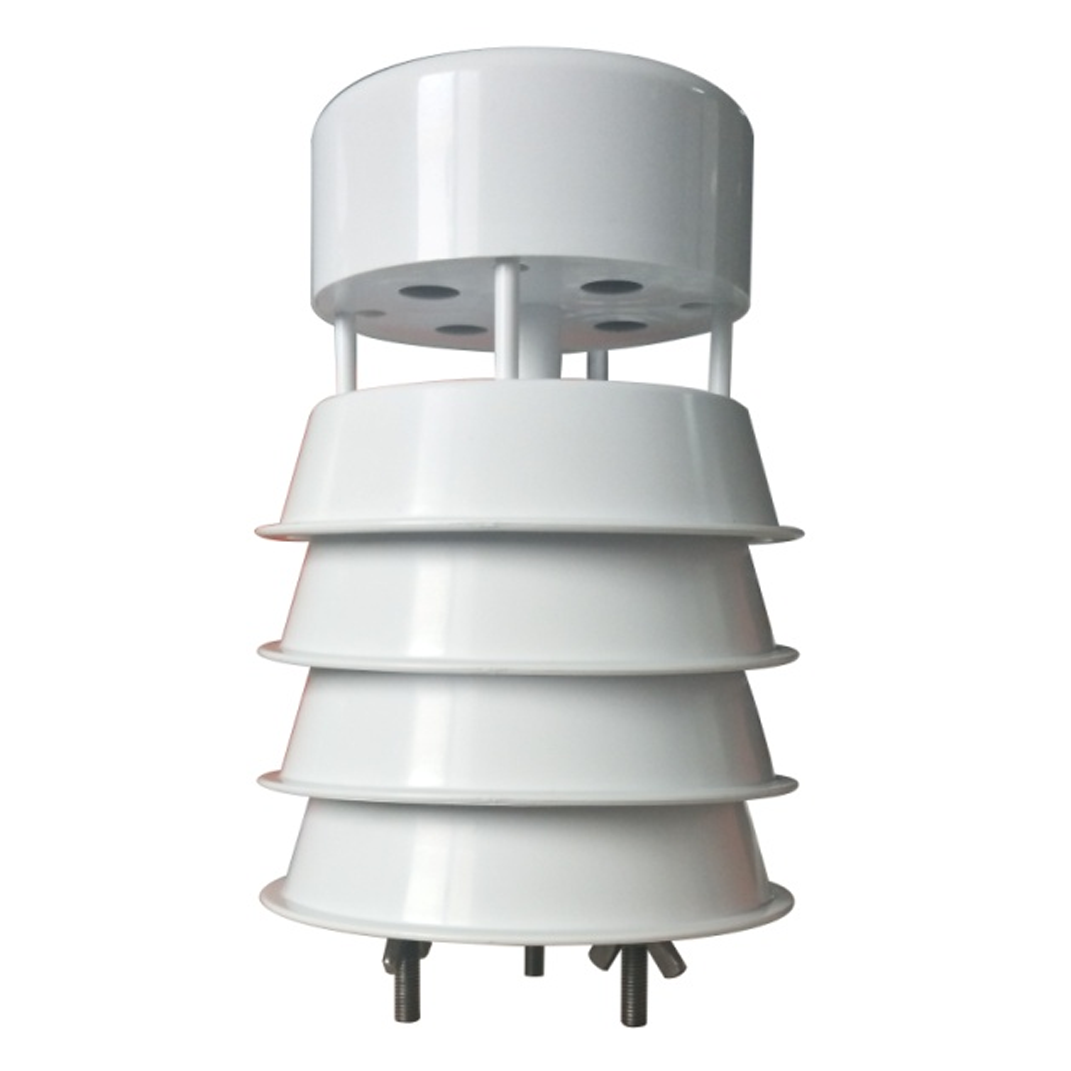

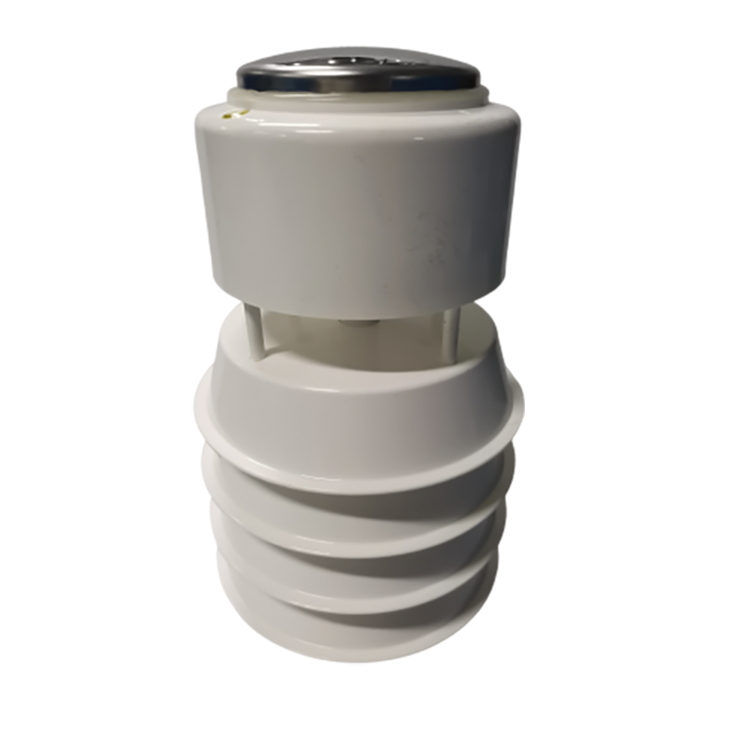

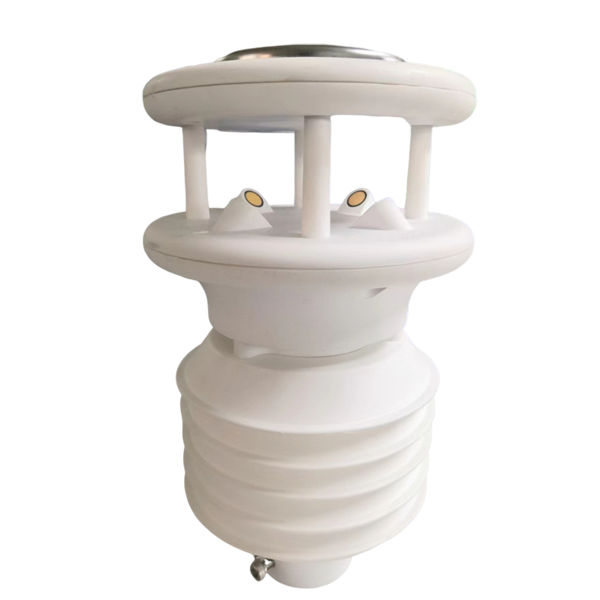

Capteur de vitesse et de direction du vent à ultrasons	Stations météo à ultrasons 5 en 1	Station météo à ultrasons 6 en 1	Station météo à ultrasons tout-en-un

 2. Principe de fonctionnement du capteur de vent à ultrasons

Le principe de fonctionnement du capteur de vent à ultrasons repose sur la méthode du temps de vol des ondes ultrasonores. Le processus est le suivant :

1. Émission et réception ultrasoniques :

   Le capteur comporte généralement plusieurs émetteurs et récepteurs ultrasonores disposés selon certains angles, formant ainsi plusieurs trajets ultrasonores. Une configuration courante consiste en quatre paires d'émetteurs-récepteurs ultrasonores disposés dans des directions différentes pour émettre et recevoir des signaux ultrasonores.

2. Mesure du décalage horaire :

   - Lorsqu'il n'y a pas de vent, la vitesse des ondes ultrasonores dans l'air est constante et le temps nécessaire au signal pour voyager de l'émetteur au récepteur est également fixe.

   Cependant, la présence de vent affecte la vitesse de propagation des ondes ultrasonores. Avec un vent arrière, la vitesse de propagation augmente et le temps de propagation est réduit ; avec un vent de face, la vitesse de propagation diminue et le temps de propagation augmente.

3. Calcul de la vitesse du vent :

   En mesurant les différences de temps de propagation des ondes ultrasonores dans différentes directions, le capteur peut calculer la vitesse du vent. Plus précisément, la vitesse du vent est proportionnelle à la différence de temps : plus la différence est importante, plus la vitesse du vent est élevée.

4. Calcul de la direction du vent :

   - Le capteur étant doté de plusieurs paires d'émetteurs-récepteurs à ultrasons orientés dans différentes directions, il peut déterminer la direction du vent en comparant les différences de temps dans les différentes directions. Grâce à des fonctions trigonométriques, le capteur peut calculer avec précision l'angle de direction du vent.

5. Compensation de température :

   La vitesse de propagation des ondes ultrasonores est influencée par la température. Par conséquent, le capteur est généralement équipé d'un capteur de température pour mesurer la température ambiante en temps réel et corriger le temps de propagation des ultrasons en fonction des variations de température afin de garantir la précision des mesures de la vitesse et de la direction du vent.

6. Effet Doppler (facultatif) :

   - Dans certains capteurs de vent à ultrasons avancés, l'effet Doppler peut être utilisé pour améliorer la précision des mesures. Lorsque le vent déplace de petites particules dans l'air, la fréquence du signal ultrasonore reçu change. Ce décalage de fréquence permet de mesurer plus précisément la vitesse du vent.

 3. Fonctions du capteur de vent à ultrasons

La fonction principale d'un capteur de vent à ultrasons est de fournir des données de haute précision sur la vitesse et la direction du vent. Il est largement utilisé dans des domaines tels que la météorologie, la surveillance environnementale, les transports et l'agriculture. Ses fonctions spécifiques incluent :

1. Surveillance en temps réel :

   - Le capteur peut surveiller en continu et en temps réel la vitesse et la direction du vent, fournissant des données météorologiques précises pour soutenir les prévisions météorologiques, la recherche climatique, etc.

2. Mesure de haute précision :

   - Par rapport aux capteurs de vent mécaniques traditionnels, les capteurs de vent à ultrasons offrent une précision de mesure plus élevée, en particulier dans des conditions de faible vent, où ils maintiennent une sensibilité élevée.

3. Aucune pièce mobile :

   - Grâce à l'absence de pièces mobiles, le capteur de vent à ultrasons est moins sujet à l'usure, à la corrosion et à d'autres problèmes mécaniques. Il est donc adapté à une utilisation extérieure de longue durée et nécessite peu d'entretien.

 4. Réponse rapide :

   - Les capteurs de vent à ultrasons ont un temps de réponse très rapide, ce qui leur permet de capturer rapidement les changements de vitesse et de direction du vent, ce qui est particulièrement utile dans les applications qui nécessitent des réactions rapides.

5. Anti-interférence puissant :

   - Le capteur de vent à ultrasons n'est pas affecté par les interférences électromagnétiques, la poussière, la pluie, la neige ou d'autres facteurs environnementaux, ce qui le rend stable dans des conditions météorologiques difficiles.

6. Sortie multiparamètres :

   - En plus de la vitesse et de la direction du vent, certains capteurs de vent à ultrasons peuvent également mesurer d'autres paramètres météorologiques tels que la température et l'humidité, fournissant des données environnementales plus complètes.

 4. Applications des capteurs de vent à ultrasons

Les capteurs de vent à ultrasons, avec leur haute précision, leur réponse rapide et l'absence de pièces mobiles, sont largement utilisés dans les domaines suivants :

1. Stations météorologiques :

   - Fonction : Utilisé dans les stations météorologiques pour surveiller la vitesse et la direction du vent en temps réel, fournissant un support de données précis pour les prévisions météorologiques et la recherche climatique.

   - Avantages : Haute précision de mesure, capable de fonctionner de manière stable même dans des conditions météorologiques extrêmes, garantissant la continuité et la précision des données.

2. Aéroports :

   - Fonction : fournit des données de vitesse et de direction du vent en temps réel pour le contrôle du trafic aérien, garantissant un décollage et un atterrissage en toute sécurité, en particulier en cas de vents forts, de fortes pluies et d'autres conditions météorologiques extrêmes.

   - Avantages : Réponse rapide, capture rapide des changements de vitesse et de direction du vent pour aider les pilotes à prendre des décisions éclairées.

3. Ports :

   - Fonction : Surveille les changements de vitesse et de direction du vent dans les zones portuaires pour assurer la sécurité des opérations de chargement et de déchargement des navires, évitant ainsi les accidents causés par des conditions météorologiques défavorables.

   - Avantages : Résistant à la foudre et à la corrosion, ce qui le rend adapté à une utilisation à long terme dans les zones côtières.

4. Parcs éoliens :

   - Fonction : Utilisé dans les systèmes de contrôle des éoliennes pour surveiller la vitesse et la direction du vent en temps réel, optimisant l'efficacité de fonctionnement des éoliennes et augmentant la production d'électricité.

   - Avantages : Aucune pièce mobile, adapté à une utilisation extérieure à long terme avec de faibles besoins d'entretien, réduisant les temps d'arrêt.

5. Ponts et autoroutes :

   - Fonction : Surveille la vitesse et la direction du vent à proximité des ponts et des autoroutes pour éviter les accidents de la circulation causés par des vents forts, garantissant ainsi la sécurité routière.

   - Avantages : Réponse rapide, capture rapide des changements dans les conditions de vent, prise en charge de la gestion du trafic en temps réel dans les systèmes de transport intelligents.

6. Plateformes offshore :

   - Fonction : Utilisé dans les plates-formes offshore, les bouées et autres dispositifs pour surveiller la vitesse et la direction du vent sur la mer, aidant les chercheurs à comprendre les caractéristiques du climat marin.

   - Avantages : Étanche à l'eau et à la poussière, capable d'un fonctionnement stable à long terme dans des environnements difficiles tels que l'humidité et le brouillard salin.

7. Surveillance environnementale :

   - Fonction : Utilisé pour la surveillance de la qualité de l'air, le suivi des sources de pollution et l'évaluation de l'impact du vent sur la dispersion des polluants, soutenant les décisions de protection de l'environnement.

   - Avantages : Large plage de mesure, adaptée à diverses conditions environnementales complexes, prenant en charge une surveillance continue à long terme.

8. Agriculture :

   - Fonction : Utilisé dans les serres, les vergers et autres environnements agricoles pour surveiller les changements de vitesse et de direction du vent, aidant les agriculteurs à optimiser l'irrigation, la fertilisation et d'autres opérations pour améliorer le rendement des cultures.

   - Avantages : Prend en charge la surveillance et l'automatisation à distance, permettant aux agriculteurs de visualiser les données éoliennes en temps réel sur des appareils mobiles ou des ordinateurs et d'ajuster les mesures de gestion en conséquence.

Cas d’utilisation spécifiques en agriculture :

   8.1 Irrigation et fertilisation de précision :

   - Les capteurs de vent à ultrasons surveillent la vitesse du vent et se combinent avec d'autres paramètres météorologiques (tels que la température et l'humidité) pour aider les agriculteurs à comprendre les taux d'évaporation et de diffusion de l'eau, optimisant ainsi les programmes d'irrigation et réduisant le gaspillage d'eau.

   - La vitesse du vent a un impact direct sur la dispersion des pesticides et des engrais, et en ajustant le temps et le volume de pulvérisation en fonction des données de vitesse du vent, l'efficacité de l'utilisation des pesticides est augmentée, tout en réduisant l'utilisation de produits chimiques.

    8.2 Contrôle de l'environnement de croissance des cultures :

   - Dans les serres ou les environnements agricoles intelligents, les capteurs de vent à ultrasons surveillent le microclimat interne, garantissant des vitesses de vent appropriées pour la ventilation et l'échange de CO2, qui sont essentiels pour lutter contre les parasites et favoriser une croissance saine des cultures.

   8.3 Alerte précoce aux parasites et aux maladies :

   Le vent est un facteur important de propagation des agents pathogènes et des ravageurs des cultures. En surveillant la vitesse et la direction du vent, les agriculteurs peuvent anticiper la propagation potentielle des maladies et des ravageurs, ce qui permet d'intervenir rapidement et de réduire les dommages aux cultures.

    8.4 Navigation et contrôle pour les machines agricoles intelligentes :

   - Dans les machines agricoles automatisées, telles que les systèmes de pulvérisation intelligents ou les drones, les capteurs de vent à ultrasons ajustent la direction et le débit de pulvérisation en temps réel, garantissant une application uniforme et évitant une couverture inégale causée par les changements de direction du vent.

 8.5 Pulvérisation de précision :

   - En combinant les données GPS et de vitesse du vent, les drones agricoles ou les véhicules terrestres peuvent ajuster dynamiquement leurs modes de pulvérisation pour garantir que la bonne quantité de pesticide ou d'engrais est appliquée dans les bonnes zones, minimisant ainsi la pollution de l'environnement.

   8.6 Surveillance de la maturation des cultures :

   - Bien qu'il ne s'agisse pas d'une application directe des capteurs de vent à ultrasons, la surveillance de l'impact de la vitesse du vent sur les conditions climatiques permet d'évaluer indirectement la maturation des cultures, par exemple en prédisant le séchage naturel par le vent ou la vitesse de maturation des cultures fruitières.

9. Recherche scientifique :

   - Fonction : Utilisé dans des domaines tels que la météorologie, la dynamique des fluides et les sciences de l'environnement pour des expériences de recherche, fournissant des données précises sur la vitesse et la direction du vent pour soutenir les recherches scientifiques.

   - Avantages : Haute précision de mesure, garantissant des données expérimentales précises et fiables et offrant divers formats de sortie pour une intégration transparente avec d'autres appareils expérimentaux.

 10. Événements sportifs :

    - Fonction : Utilisé dans des sports tels que la voile et le kitesurf pour fournir des conditions de vent en temps réel, influençant les décisions stratégiques.

    - Avantages : Haute précision et réponse rapide, aidant les athlètes à ajuster leurs stratégies en fonction de la vitesse et de la direction du vent pour améliorer leurs performances.

Conclusion

Le capteur de vent à ultrasons est un appareil de mesure de la vitesse et de la direction du vent de haute précision, basé sur la méthode de la différence de temps de propagation des ultrasons. Il présente les avantages suivants : absence de pièces mobiles, temps de réponse rapide, faible maintenance et excellente résistance aux interférences. Il permet de surveiller la vitesse et la direction du vent en temps réel et en continu, et est largement utilisé dans de nombreux domaines tels que la météorologie, les transports, l'agriculture et la recherche scientifique. Comparés aux capteurs de vent mécaniques traditionnels, les capteurs de vent à ultrasons se distinguent par leur précision, leur stabilité et leur adaptabilité, particulièrement adaptés à une utilisation prolongée dans des conditions climatiques difficiles.

Grâce aux progrès technologiques constants, le champ d'application des capteurs de vent à ultrasons s'élargit, devenant un outil essentiel pour la surveillance météorologique et environnementale moderne. À l'avenir, les capteurs de vent à ultrasons continueront de promouvoir le développement intelligent de l'agriculture, de l'énergie, des transports et d'autres secteurs, en fournissant des données météorologiques plus précises et plus fiables.
