Principales sources de chlorure dans l'eau et technologie de surveillance en ligne des ions chlorure

I. Principales Sources de Chlorures dans l'Eau : Base Fondamentale pour le Jugement de la Pollution

Pour les équipes professionnelles engagées dans l'intégration de systèmes de surveillance de la qualité de l'eau, les solutions IoT ou les projets de traitement industriel de l'eau, comprendre les sources de chlorures dans l'eau n'est pas seulement une base technique, mais aussi un prérequis pour juger des risques de pollution et concevoir des schémas de surveillance.

Les chlorures existent principalement dans les masses d'eau sous forme d'ions chlorure (Cl⁻), et l'évolution de leur concentration reflète directement le degré de pollution de l'eau. Voici les trois sources principales :

1. Sources de Contexte Géologique : Lixiviation Naturelle des Couches Minérales

Si les eaux souterraines traversent des couches rocheuses contenant des sels (telles que des couches de sel gemme, des nappes d'eau salée) ou des formations minérales riches en chlore, les ions chlorure se dissoudront naturellement dans la masse d'eau. Ce type de source se caractérise par des concentrations relativement stables avec de faibles amplitudes de variation, mais des différences significatives selon les régions géologiques. Par exemple, les valeurs de fond des chlorures dans les eaux souterraines des bassins intérieurs du nord-ouest sont souvent plus élevées que celles des zones montagneuses côtières du sud-est.

2. Sources de Pollution Anthropique : Rejets Domestiques et Industriels

C'est la raison principale des fluctuations anormales de la concentration en chlorures et l'indicateur clé pour juger de la pollution de l'eau :

• Eaux usées domestiques : L'urine et les matières fécales humaines contiennent de grandes quantités de chlorures (produits métaboliques du sel de table)

• Eaux usées industrielles : Les industries agroalimentaire, de teinture et impression, pharmaceutique, chimique, etc., rejettent des eaux usées à haute concentration en chlore

• Ruissellement agricole : Les engrais (chlorure de potassium) pénètrent dans les masses d'eau de surface avec l'eau de pluie après l'épandage

Points Clés du Jugement Technique : Lorsque la concentration en chlorures d'une même source d'eau présente des fluctuations importantes en forme de "vagues" sur une courte période (changements non saisonniers), on peut fondamentalement déterminer qu'elle est soumise à une pollution externe.

3. Intrusion d'Eau de Mer et Influence des Marées : Facteurs Spéciaux dans les Zones Côtières

Dans les zones côtières, le reflux d'eau de mer, le chevauchement des marées ou le dépôt de sels transporté par la brise marine entraîneront des valeurs de fond plus élevées en chlorures dans les rivières, les lacs et les eaux souterraines côtières. À ce moment, un taux élevé de chlorures ne peut être simplement assimilé à de la pollution — il doit être comparé aux valeurs de fond normales de la région et de la saison.

Conseil Professionnel : En été pendant la saison humide, la dilution par les précipitations est évidente, et les chlorures diminuent généralement ; tandis qu'en hiver, saison sèche, ou en conditions de sécheresse, la concentration en chlorures peut naturellement augmenter. L'interférence saisonnière doit être exclue lors du jugement de la pollution.

II. Signification Pratique de la Surveillance des Chlorures dans les Projets de Qualité de l'Eau

Pour les entreprises d'ingénierie et les entrepreneurs de projet, l'installation d'équipements de surveillance en ligne des ions chlorure ne consiste pas simplement à "mesurer le sel", mais repose sur les besoins techniques suivants :

> Les chlorures eux-mêmes ne sont pas directement toxiques, mais leur teneur a une valeur unique en tant qu'"indicateur traceur" — ils sont plus stables que les indicateurs bactériens et plus faciles à détecter en ligne que les indicateurs de matière organique, devenant ainsi la première ligne de défense pour l'alerte précoce à la pollution de l'eau.

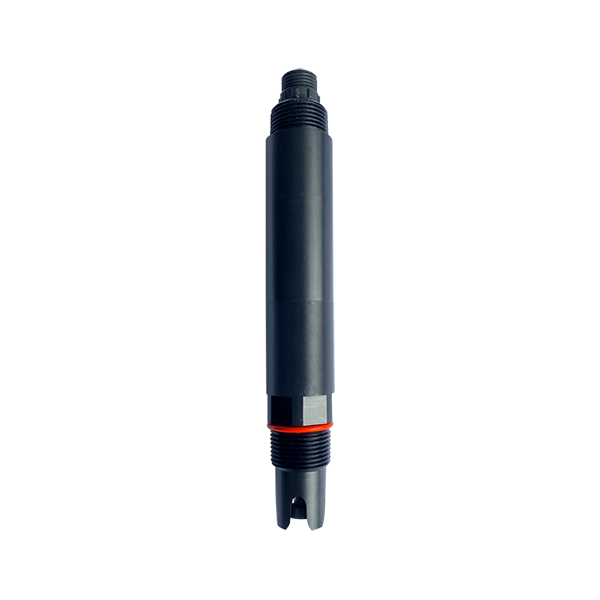

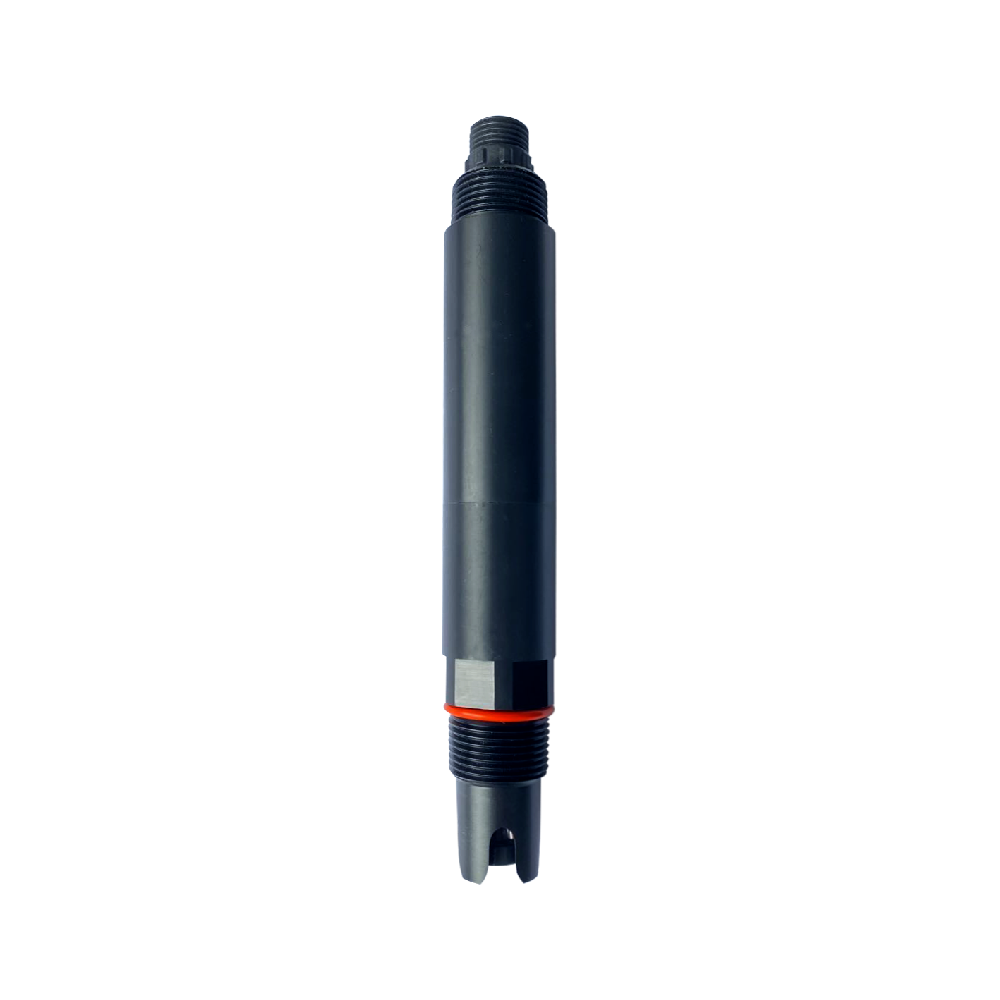

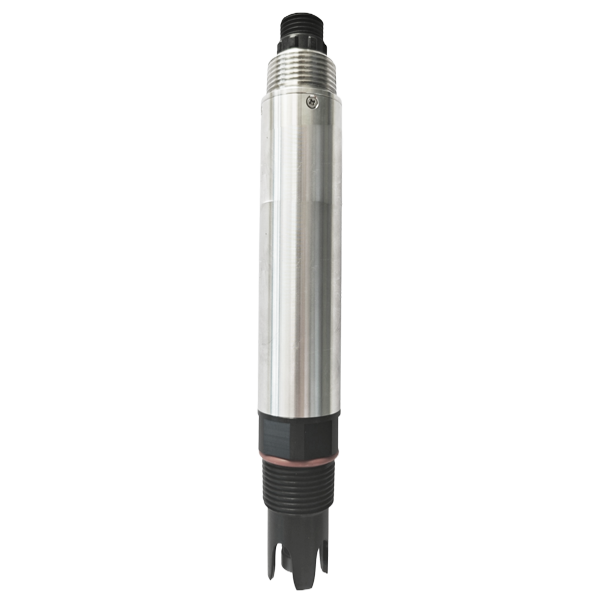

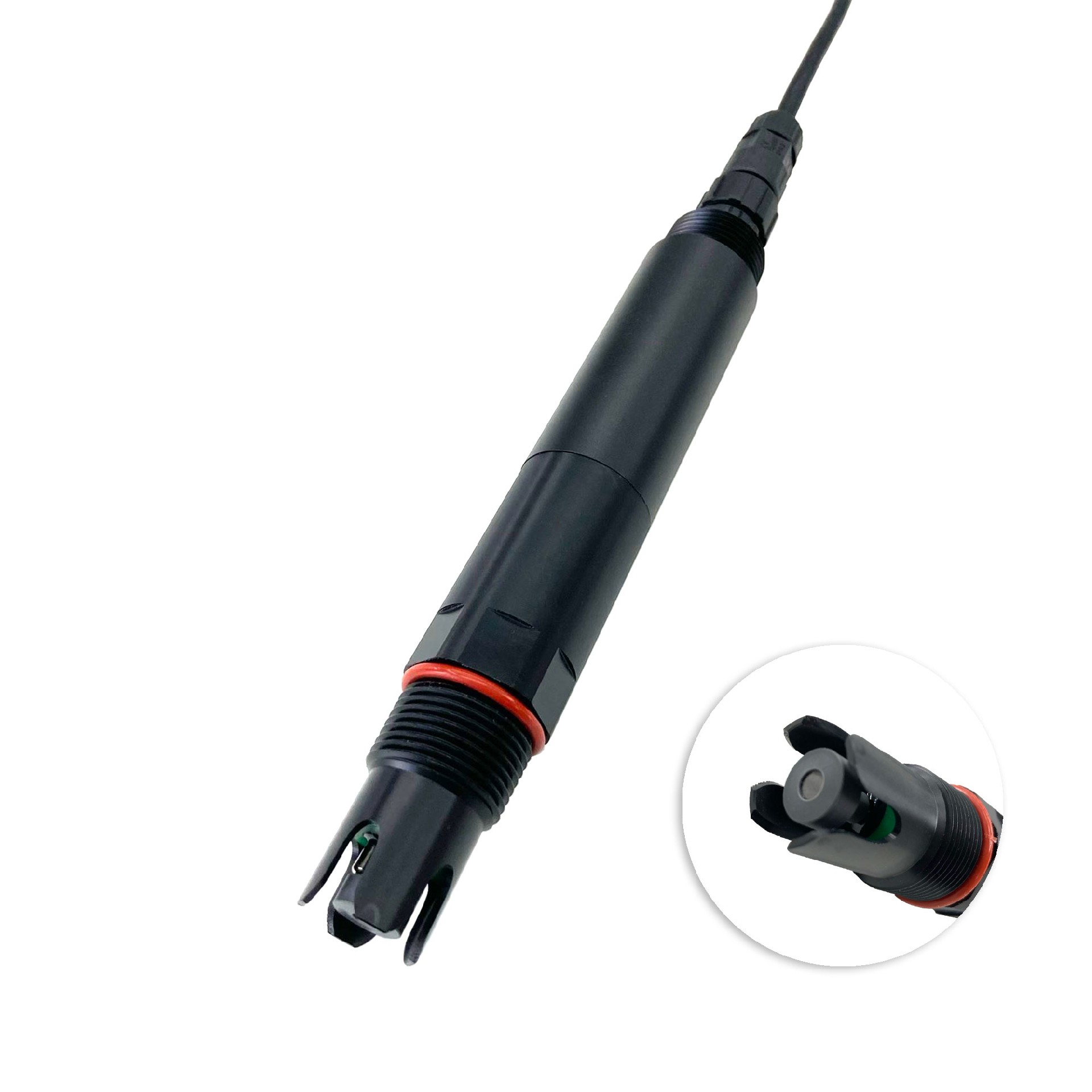

III. Sélection Technologique du Capteur Industriel d'Ions Chlorure : Série NBL-WQ-CLI

Ciblant un positionnement commercial qui ne s'adresse pas directement aux consommateurs finaux mais aux intégrateurs systèmes et fournisseurs d'équipements, ce qui suit fournit des spécifications techniques pouvant être directement intégrées dans des solutions de projet.

Avantages Clés des Produits Capteurs Industriels d'Ions Chlorure

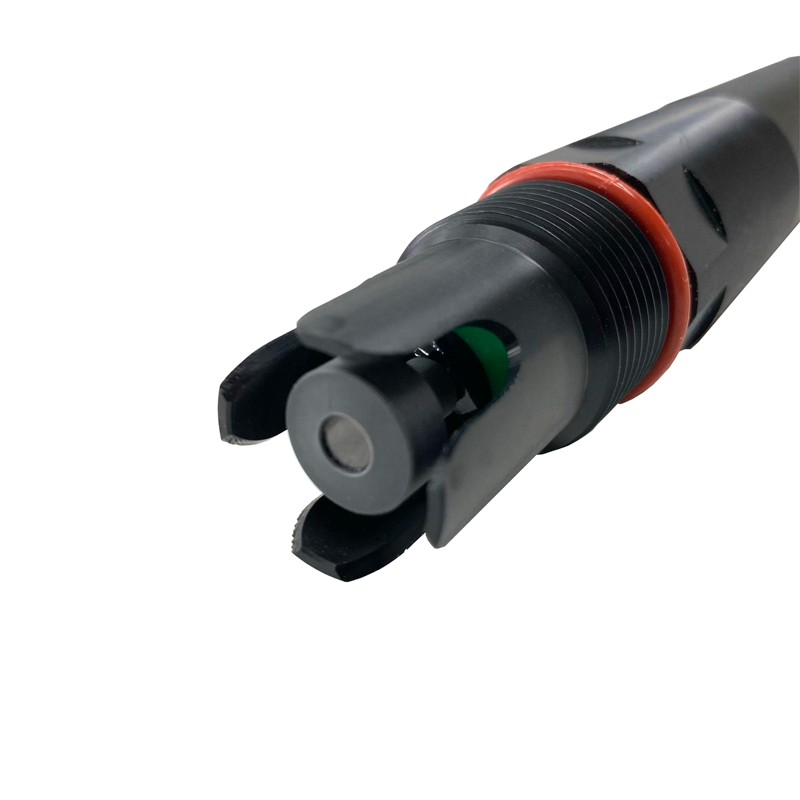

• Électrode sélective d'ions à membrane solide : pas besoin de remplacement fréquent d'électrolyte, cycle de maintenance long

• Système de référence breveté : le liquide de référence interne s'échappe lentement par le pont salin microporeux sous une pression ≥100 kPa, la durée de vie de l'électrode est nettement supérieure à celle des électrodes industrielles ordinaires

• Sorties de signaux multiples : RS-485 (Modbus RTU) + 4-20 mA optionnel, compatible avec les API, systèmes SCADA, contrôleurs industriels, écrans tactiles

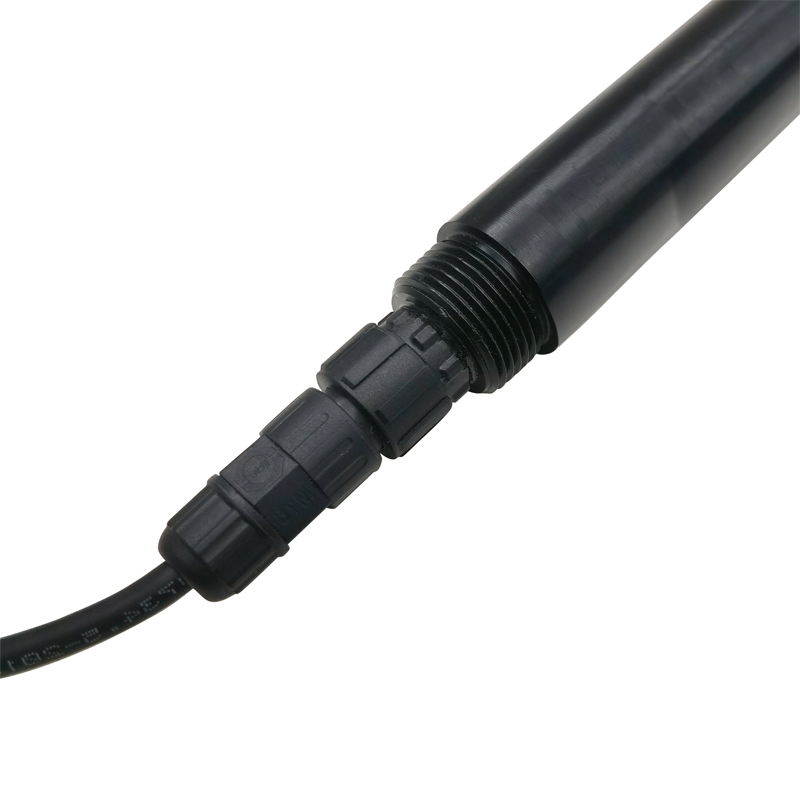

• Filetage 3/4 de pouce NPT : supporte l'installation submersible, en canalisation et en cuve

• Indice de protection IP68 : convient aux environnements difficiles tels qu'humides, sous l'eau et en extérieur

Tableau des Paramètres Techniques du Capteur Industriel d'Ions Chlorure

> Suggestion de Sélection : Choisir le modèle 4A pour la surveillance de l'eau douce (0~3500 mg/L) ; choisir le modèle 4S pour l'eau de mer/les eaux usées à haute teneur en sel.

IV. Scénarios d'Application Typiques (Orientation vers l'Intégration de Projet)

Scénario 1 : Système d'Alerte Précoce pour la Qualité de l'Eau de Source d'Eau Potable

Points de surveillance : en amont de la prise d'eau, avant de la station de pompage
Méthode d'intégration : capteur d'ions chlorure + analyseur de qualité d'eau multi-paramètres + DTU 4G → plateforme cloud
Valeur technique : Réalise une alerte précoce en ligne de la pollution fécale, remplaçant les tests de laboratoire par prélèvement manuel traditionnels

Scénario 2 : Contrôle de la Corrosion dans l'Eau de Refroidissement en Circuit Fermé Industriel

Points de surveillance : entrée d'eau d'appoint, retour d'eau de circulation
Méthode d'intégration : capteur d'ions chlorure + pH/conductivité/ORP + API vanne de purge/remplissage automatique
Valeur technique : Contrôle des ions chlorure ＜500 mg/L, prolonge la durée de vie des équipements d'échange thermique de plus de 30%

Scénario 3 : Caractérisation de la Qualité de l'Eau d'Entrée d'une Station d'Épuration

Points de surveillance : canal d'entrée, point de raccordement des eaux usées industrielles
Méthode d'intégration : capteur d'ions chlorure + azote ammoniacal/DCO/débitmètre → système SCADA de contrôle central
Valeur technique : Identifie rapidement l'impact d'eaux usées à haute teneur en sel anormale et fournit une alerte précoce des risques pour le système biologique

Scénario 4 : Surveillance Environnementale de l'Eau d'Aquaculture et de Surface

Points de surveillance : étangs, sections de rivière, entrées/sorties de zones humides
Méthode d'intégration : bouée solaire + capteur d'ions chlorure + transmission LoRa/NB-IoT
Valeur technique : Évalue l'étendue de l'intrusion d'eau de mer et surveille l'impact du rejet de sel des eaux de queue d'aquaculture

V. Précautions d'Intégration Système

Lors de l'intégration des capteurs d'ions chlorure de la série NBL-WQ-CLI dans des systèmes existants, veuillez vous concentrer sur la confirmation des 6 points suivants :

1. Alimentation et Isolation du Signal : Le capteur est alimenté en 12-24V CC. Il est recommandé d'utiliser un module d'alimentation isolé pour éviter de partager le même circuit avec les variateurs de fréquence et les moteurs de forte puissance.

2. Docking du Protocole de Communication : L'interface RS-485 adopte le Modbus RTU, débit binaire par défaut 9600, 8 bits de données, 1 bit d'arrêt, pas de parité. La compatibilité de l'équipement maître (API/DTU/RTU) doit être confirmée à l'avance.

3. Sélection de la Position d'Installation :
- Éviter la proximité des entrées d'eau ou des dispositifs d'aération (interférence des bulles)
- Éviter une vitesse d'écoulement excessivement élevée (recommandée ＜0,5 m/s)
- Lors de l'installation submersible, l'extrémité du capteur doit être à ≥20 cm du fond de la cuve

4. Prétraitement et Activation de l'Électrode : Les nouvelles électrodes ou les électrodes non utilisées depuis longtemps doivent être alimentées et trempées dans l'eau du robinet pendant 24 heures avant utilisation. Ne pas les placer directement dans de l'eau distillée ou de l'eau pure.

5. Cycle d'Étalonnage : Il est recommandé d'effectuer un étalonnage à deux points tous les 1-2 mois (point bas avec de l'eau déminéralisée, point haut avec une solution NaCl de concentration connue). Raccourcir le cycle d'étalonnage lorsque les concentrations d'ions interférents (S²⁻, I⁻, Br⁻) sont trop élevées.

6. Stockage et Transport : Lorsqu'il n'est pas utilisé, nettoyer la tête d'électrode avec de l'eau déminéralisée, la sécher et la remettre dans le flacon de protection. Il est strictement interdit de laisser la tête d'électrode entrer en contact avec de la graisse de silicone ou de la tremper longtemps dans des solutions protéiques (comme du lait, des eaux usées).

FAQ

Q1 : Les capteurs d'ions chlorure peuvent-ils distinguer si le chlorure provient de l'eau de mer ou des eaux usées domestiques ?

Ne peut pas distinguer directement. Doit être combiné avec d'autres paramètres : conductivité, ions sodium, ions bromure, etc. Lors d'une intrusion d'eau de mer, les ions chlorure et sodium augmentent de manière synchrone, tandis que les eaux usées domestiques sont accompagnées d'une augmentation de l'azote ammoniacal et de la DCO.

Q2 : Pourquoi la lecture de mon capteur fluctue-t-elle considérablement ?

Raisons possibles : ① Bulles d'air attachées à la tête de la membrane de l'électrode ; ② Vitesse d'écoulement instable ou turbulence excessive ; ③ Affecté par des ions interférents (S²⁻, etc.) ; ④ Électrode vieillissante nécessitant un remplacement. Il est recommandé de d'abord vérifier l'environnement d'installation.

Q3 : Le capteur peut-il être directement placé dans l'eau de mer ou des eaux usées à haute teneur en sel ?

La version 0~35000 mg/L (CLI-4S) peut être utilisée directement dans l'eau de mer (environ 19000 mg/L Cl⁻) et la plupart des eaux usées industrielles à haute teneur en sel.

Q4 : Comment dépanner une défaillance de communication Modbus RTU ?

Séquences de vérification : ① Fils A/B inversés ; ② Résistance de terminaison non adaptée (pour les longues distances) ; ③ Conflit d'adresse de l'appareil (par défaut 1) ; ④ Incohérence du débit binaire.

Q5 : Quelle est la durée de vie de l'électrode ?

Dans des conditions d'utilisation normales (milieux non corrosifs, pas d'alternance fréquente sec/humide), la durée de vie de l'électrode est d'environ 12-18 mois. La conception du système de référence breveté peut la prolonger de plus de 20%, mais la durée de vie réelle est affectée par la qualité de l'eau.

Q6 : Comment câbler la version de sortie 4-20 mA ?

Adopte un système à trois fils : alimentation positive (rouge), négative commune (noir), sortie de signal (blanc). Notez que l'extrémité de réception du signal doit être connectée à une résistance d'échantillonnage de 250Ω.

Q7 : Le capteur prend-il en charge le nettoyage automatique ?

La version standard n'a pas de fonction de nettoyage automatique. Si le plan d'eau est sujet à l'encrassement biologique, il est recommandé d'ajouter des dispositifs de nettoyage à air comprimé ou à ultrasons lors de l'intégration du système.

Q8 : Pourquoi la valeur mesurée est-elle toujours inexacte après l'étalonnage ?

Raisons possibles : ① Erreur de préparation de la solution d'étalonnage ; ② Défaillance de la sonde de compensation de température (Pt1000) ; ③ Contamination ou rayures de la tête de la membrane de l'électrode ; ④ Présence d'ions interférents de concentration inconnue. Il est recommandé de retester dans un environnement d'eau pure de laboratoire.

Résumé

Pour les intégrateurs systèmes, les fournisseurs de solutions IoT, les entrepreneurs de projet et les entreprises d'ingénierie, les considérations fondamentales lors du choix d'équipements de surveillance en ligne des ions chlorure ne devraient pas seulement être de savoir "si les données peuvent être mesurées", mais aussi :

• Fiabilité technique : durée de vie de l'électrode, capacité anti-interférence, protection IP68 répondant aux conditions de site

• Commodité d'intégration : protocole standard Modbus RTU, sorties de signaux multiples, interface NPT universelle

• Validité des données : comprendre les sources de chlorures pour interpréter correctement les changements de concentration et éviter les erreurs de jugement

Les capteurs d'ions chlorure des séries NBL-WQ-CLI-4A et 4S, avec leur technologie d'électrode sélective d'ions à membrane solide, leur système de référence breveté et leur protection de qualité industrielle, fournissent des solutions de surveillance des ions chlorure stables et à faible maintenance pour les projets de traitement de l'eau. De la sécurité de l'eau potable au contrôle de la corrosion industrielle, du traitement des eaux usées à la surveillance environnementale, cette série de capteurs est devenue un choix fiable pour les systèmes de surveillance en ligne de la qualité de l'eau de nombreuses entreprises d'ingénierie.

Si vous planifiez un projet de surveillance de la qualité de l'eau ou mettez à niveau un système existant, il est recommandé d'inclure les indicateurs de chlorures dans les paramètres de surveillance de base — ce n'est pas seulement un indicateur sensible de la pollution de l'eau, mais aussi une ligne de défense technique irremplaçable.

Fiche Technique du Capteur d'Ions Chlorure en Ligne NBL-WQ-CLI-2A

Capteur d'Ions Chlorure en Ligne NBL-WQ-CLI-2A.pdf

Fiche Technique du Capteur d'Ions Chlorure en Ligne NBL-WQ-CLI-4

Capteur d'Ions Chlorure en Ligne NBL-WQ-CLI-4.pdf
